Camlock: Cấu Tạo, Phân Loại, Tiêu Chuẩn Và Ứng Dụng Khớp Nối Nhanh

Trong các dây chuyền sản xuất công nghiệp, vận chuyển hóa chất hay hệ thống cấp thoát nước, việc kết nối và tháo rời đường ống thủ công theo cách truyền thống thường tốn nhiều thời gian và chi phí nhân công. Sự xuất hiện của camlock (khớp nối nhanh tay gạt) đã giải quyết hoàn toàn bài toán này nhờ khả năng đóng mở linh hoạt chỉ trong vài giây. Việc hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật cũng như phân loại thiết bị sẽ giúp các kỹ sư và quản lý nhà máy tối ưu hóa chi phí vận hành, đồng thời đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Camlock Là Gì?

Camlock (Cam and Groove Coupling) là khớp nối nhanh dùng để kết nối hoặc tháo rời đường ống, ống mềm và thiết bị chỉ trong vài giây mà không cần dụng cụ. Cam and Groove Coupling hoạt động bằng cơ cấu hai tay gạt khóa, tạo liên kết chắc chắn và kín khít.

Thuật ngữ chuyên ngành gọi đây là khớp nối nhanh kiểu khóa tay gạt. Nhờ cơ cấu khớp gài âm dương kết hợp cùng tay kẹp lệch tâm, sản phẩm cho phép thao tác đóng mở liên tục mà không đòi hỏi cờ lê, mỏ lết hay bất kỳ thiết bị hỗ trợ nào. Thiết kế thông minh này vừa hạn chế tình trạng rò rỉ lưu chất ra môi trường, vừa giảm thiểu tối đa thời gian dừng máy (downtime) trong quá trình bảo trì hoặc chuyển đổi nguồn cấp.

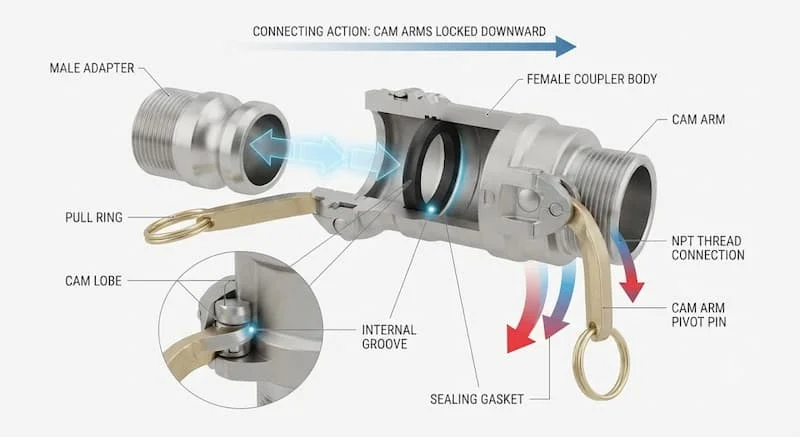

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cam and Groove Coupling

Để đạt độ kín tuyệt đối và chịu được áp lực cao trong môi trường làm việc khắc nghiệt, mỗi bộ khớp nối tay gạt chuẩn kỹ thuật được cấu tạo từ các bộ phận liên kết chặt chẽ:

Cấu tạo chi tiết

• Thân khớp nối (Body): Phần khung vỏ chịu lực, được đúc chính xác từ inox, nhôm, đồng hoặc nhựa cao cấp.

• Đầu đực (Adapter): Phần đầu khớp có rãnh chìm xung quanh chu vi, thiết kế để chui gọn vào đầu cái.

• Đầu cái (Coupler): Phần đầu khớp chứa khoang nhận đực và tích hợp hai tay gạt ở hai bên.

• Hai tay gạt (Cam Arms): Cần gạt cơ học nối với chốt xoay, có phần đệm khóa đè ép lên rãnh đầu đực.

• Gioăng làm kín (Gasket): Lớp đệm cao su hoặc nhựa nằm trong khoang đầu cái, đóng vai trò ngăn rò rỉ lưu chất.

• Ren hoặc mặt kết nối (Ends): Đầu còn lại của khớp nối được gia công ren trong, ren ngoài, đuôi chuột nối ống mềm hoặc mặt bích.

Nguyên lý hoạt động

Cơ chế vận hành của thiết bị dựa trên lực ép cơ học đơn giản nhưng cực kỳ hiệu quả:

1. Đưa đầu đực (Adapter) chèn thẳng vào trong khoang của đầu cái (Coupler).

2. Dùng tay gạt đồng thời hai cần khóa (Cam Arms) gập sát vào thân khớp nối.

3. Chốt xoay lệch tâm của tay gạt sẽ móc chặt vào rãnh chìm trên thân đầu đực, đẩy đầu đực nén chặt vào lớp gioăng làm kín ở đáy đầu cái.

4. Khi cần tháo rời, chỉ cần mở hai tay gạt ra ngoài để giải phóng đầu đực tức thì.

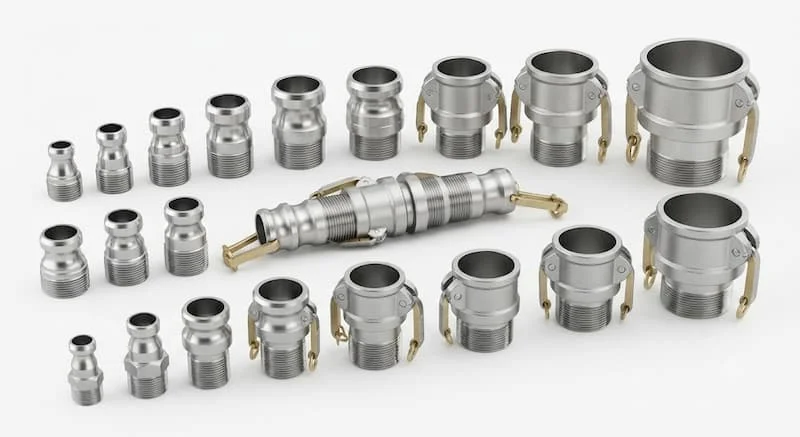

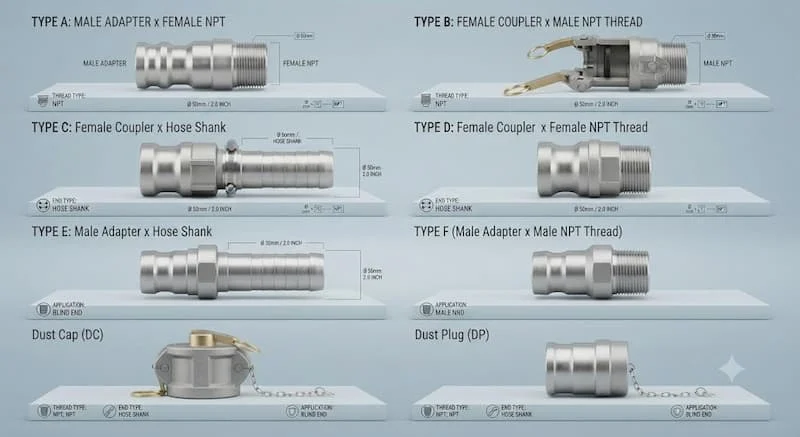

Phân Loại Cam and Groove Coupling Phổ Biến

Để phục vụ đa dạng kiểu kết nối đường ống, nhà sản xuất chia thiết bị thành 8 mã tiêu chuẩn từ Type A đến Type F cùng nắp đậy bảo vệ:

• Cam and Groove Coupling Type A: Đầu đực (Adapter) một đầu, đầu còn lại là ren trong (Female Thread). Dùng nối với van hoặc ống ren ngoài.

• Cam and Groove Coupling Type B: Đầu cái (Coupler) một đầu có hai tay gạt, đầu còn lại là ren ngoài (Male Thread).

• Cam and Groove Coupling Type C: Đầu cái (Coupler) có hai tay gạt, đầu còn lại là đuôi chuột (Hose Shank) để xỏ vào ống mềm.

• Cam and Groove Coupling Type D: Đầu cái (Coupler) có hai tay gạt, đầu còn lại là ren trong (Female Thread).

• Cam and Groove Coupling Type E: Đầu đực (Adapter) một đầu, đầu còn lại là đuôi chuột (Hose Shank) dùng cắm trực tiếp vào ống cao su hoặc ống nhựa mềm.

• Cam and Groove Coupling Type F: Đầu đực (Adapter) một đầu, đầu còn lại là ren ngoài (Male Thread).

• Dust Cap (DC): Nắp đậy đầu cái có tay gạt, dùng để bịt kín đầu cái khi không sử dụng, ngăn bụi bẩn và rác xâm nhập.

• Dust Plug (DP): Nắp bịt đầu đực, dùng để chèn vào đầu cái nhằm bảo vệ đường ống trong trạng thái chờ.

Phân Loại Theo Vật Liệu

Mỗi loại vật liệu đúc thân khớp nối sẽ quyết định môi trường làm việc, độ bền và chi phí đầu tư thiết bị:

• Inox 304: Khả năng chống ăn mòn tốt, chịu lực cao, giá thành hợp lý. Thích hợp cho nước sạch, nước thải, thực phẩm và dầu khí nhẹ.

• Inox 316: Chứa thành phần Molybdenum giúp chống ăn mòn hóa chất vượt trội, chịu axit, kiềm và nước biển. Chuyên dùng cho ngành hóa chất và dược phẩm.

• Nhôm (Aluminum): Trọng lượng siêu nhẹ, giá rẻ, dẫn nhiệt tốt. Sử dụng phổ biến trên các xe bồn chở nước, xe dẫn xăng dầu và hệ thống tưới nông nghiệp.

• Đồng (Brass): Chịu ma sát tốt, không phát ra tia lửa điện khi va đập, rất an toàn trong môi trường dễ cháy nổ như ngành nhiên liệu.

• Polypropylene (PP) & Nylon: Nhựa kỹ thuật nhẹ, chống ăn mòn hóa chất dẻo dai, giá rẻ. Dùng cho ngành phân bón hóa học, xử lý nước thải và nông nghiệp công nghệ cao.

Thông Số Kỹ Thuật Và Tiêu Chuẩn Cam and Groove Coupling

Khi chọn mua khớp nối nhanh, các kỹ sư cần đối chiếu chính xác các thông số tiêu chuẩn sau:

• Dải kích thước: Từ 1/2 inch đến 6 inch (tương đương DN15 đến DN150).

• Tiêu chuẩn sản xuất: Sản xuất theo tiêu chuẩn quân sự Mỹ MIL-C-27487 (hoặc chuẩn mới A-A-59326A), đảm bảo các hãng khác nhau vẫn lắp lẫn vừa vặn.

• Áp suất làm việc: Tùy thuộc kích thước và vật liệu. Khớp inox size 1/2 inch đến 1 inch chịu áp lên tới 250 PSI (17 bar); các size lớn 4 inch đến 6 inch chịu áp khoảng 75 PSI đến 100 PSI.

• Chuẩn ren kết nối: Ren BSPT, BSPP (tiêu chuẩn Châu Âu, Châu Á) hoặc ren NPT (tiêu chuẩn Mỹ).

• Vật liệu gioăng đệm:

  • NBR: Chịu dầu, xăng, nước, nhiệt độ dưới 100°C.

  • EPDM: Chịu nước nóng, hơi nhẹ, hóa chất loãng, nhiệt độ đến 150°C.

  • Viton (FKM): Chịu hóa chất mạnh, dung môi, nhiên liệu, nhiệt độ đến 200°C.

  • PTFE (Teflon): Chống ăn mòn tuyệt đối với hầu hết hóa chất công nghiệp.

So Sánh Cam and Groove Coupling Với Các Kiểu Kết Nối Khác

Mỗi phương pháp kết nối đường ống đều có ưu và nhược điểm riêng. Bảng phân tích dưới đây sẽ chỉ rõ sự vượt trội của giải pháp khớp nối nhanh tay gạt:

Vì Sao Cam and Groove Coupling Được Ưa Chuộng?

Sự phổ biến của dòng khớp nối này trên toàn thế giới đến từ những giá trị thực tế mà nó mang lại cho doanh nghiệp:

• Tốc độ thao tác kinh ngạc: Giúp công nhân kết nối hoặc ngắt tuyến ống chỉ bằng một thao tác gạt tay đơn giản.

• An toàn vận hành: Cơ cấu khóa lệch tâm nén chặt gioăng giúp ngăn chặn hoàn toàn sự cố rò rỉ chất lỏng nguy hại ra môi trường.

• Tối ưu hóa chi phí bảo trì: Không mất thời gian tháo vặn bulông phức tạp, rút ngắn thời gian dừng dây chuyền khi vệ sinh ống.

• Tính tiêu chuẩn hóa cao: Nhờ tuân thủ nghiêm ngặt tiêu chuẩn A-A-59326A, đầu đực của nhà sản xuất này hoàn toàn có thể kết nối hoàn hảo với đầu cái của nhà sản xuất khác. [chèn link: phụ kiện đường ống công nghiệp]

Cam and Groove Coupling Được Sử Dụng Trong Những Lĩnh Vực Nào?

Nhờ sự đa dạng về vật liệu và kích thước, thiết bị xuất hiện ở hầu hết các ngành kinh tế trọng điểm:

• Ngành dầu khí và xăng dầu: Lắp đặt trên các xe bồn chở nhiên liệu, mỏ dầu, trạm bơm xăng dầu để nhập xuất hàng nhanh chóng.

• Công nghiệp hóa chất: Vận chuyển dung môi, axit, kiềm trong các nhà máy sản xuất chất tẩy rửa, sơn, nhựa.

• Ngành thực phẩm và đồ uống: Sử dụng khớp nối inox 316 hoặc nhựa PP trong dây chuyền truyền dẫn sữa, bia, rượu, nước giải khát, dầu ăn.

• Hệ thống PCCC và cứu hộ: Kết nối nhanh các tuyến ống dẫn nước từ xe chữa cháy đến vòi phun.

• Nông nghiệp và xử lý nước: Dùng cho xe hút bể phốt, máy bơm nước thải, hệ thống tưới tiêu quy mô lớn.

Những Sai Lầm Khi Chọn Cam and Groove Coupling

Lựa chọn sai khớp nối có thể dẫn đến sự cố tràn hóa chất, hư hỏng thiết bị và đe dọa an toàn lao động:

• Chọn sai chất liệu thân: Dùng khớp nhôm cho hóa chất ăn mòn mạnh khiến khớp bị thủng và biến dạng nhanh chóng.

• Chọn sai vật liệu gioăng: Sử dụng gioăng cao su NBR cho môi trường dung môi mạnh hoặc nhiệt độ cao làm gioăng bị mủn, biến dạng gây rò rỉ.

• Bỏ qua giới hạn áp suất: Lắp đặt khớp nối nhựa hoặc khớp kích thước lớn cho tuyến ống có áp lực vượt quá mức cho phép của nhà sản xuất.

• Sai tiêu chuẩn ren: Chọn nhầm giữa ren NPT và ren BSP khiến mối nối ren bị xéo, không thể vặn kín vào hệ thống có sẵn.

• Không kiểm tra tay gạt: Sử dụng các sản phẩm có chốt tay gạt lỏng lẻo có thể khiến khớp tự mở khi đường ống bị rung lắc mạnh.

Hướng Dẫn Chọn Cam and Groove Coupling Phù Hợp

Hãy áp dụng quy trình kiểm tra các bước dưới đây trước khi đưa ra quyết định mua hàng:

• Xác định rõ tính chất lưu chất chảy qua ống (Nước, xăng dầu, hóa chất hay thực phẩm).

• Chọn vật liệu thân phù hợp (Inox cho hóa chất/thực phẩm; Nhôm cho xăng dầu/nước; Nhựa cho hóa chất ăn mòn).

• Xác định kích thước đường ống danh nghĩa (từ DN15 đến DN150).

• Chọn đúng mã Type (A, B, C, D, E, F, DC, DP) dựa theo thiết kế đầu nối cần gắn.

• Kiểm tra chính xác áp suất vận hành và nhiệt độ tối đa của hệ thống.

• Chọn loại gioăng làm kín tương thích (EPDM, Viton, NBR hay PTFE).

• Xác định chuẩn ren kết nối (BSP hay NPT) để đảm bảo lắp vặn vừa vặn.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Tuân thủ hướng dẫn kỹ thuật dưới đây sẽ giúp kéo dài tuổi thọ của khớp nối và đảm bảo an toàn tuyệt đối:

1. Luôn kiểm tra tình trạng lớp gioăng cao su bên trong đầu cái trước khi kết nối; thay ngay nếu phát hiện gioăng bị nứt hoặc biến dạng.

2. Khi đóng khóa, hãy gạt đồng thời cả hai tay gạt xuống cùng lúc để đầu đực đi vào thẳng tâm, ép đều lên bề mặt gioăng.

3. Không vượt quá áp suất làm việc định mức mà nhà sản xuất khuyến cáo.

4. Vệ sinh sạch sẽ bavia, cát bụi bám trên đầu đực và đầu cái sau mỗi lần tháo rời.

5. Kiểm tra định kỳ độ rơ của chốt xoay tay gạt; với các tuyến ống rung lắc nhiều, nên sử dụng thêm chốt an toàn (Safety Clips) xỏ qua tay gạt để chống tự mở.

Câu Hỏi Thường Gặp

Cam and Groove Coupling là gì?

Cam and Groove Coupling là loại khớp nối nhanh sử dụng cơ cấu hai tay gạt lệch tâm để kết nối hoặc tháo rời đường ống và ống mềm cực kỳ nhanh chóng mà không cần dùng đến cờ lê hay mỏ lết.

Cam and Groove Coupling có chịu áp suất cao không?

Có, tuy nhiên khả năng chịu áp phụ thuộc vào vật liệu đúc và kích thước. Các dòng khớp inox kích thước nhỏ có thể chịu áp suất tới 17 bar, trong khi các dòng kích thước lớn hoặc chất liệu nhựa có mức chịu áp thấp hơn.

Cam and Groove Coupling inox 304 hay inox 316 tốt hơn?

Inox 316 tốt hơn về khả năng chống ăn mòn hóa chất, axit và nước biển. Trong khi đó, inox 304 có giá thành rẻ hơn, phù hợp cho môi trường nước sạch, dầu nhẹ và thực phẩm thông thường.

Camlock có dùng cho hóa chất được không?

Hoàn toàn được. Bạn nên chọn khớp nối chế tạo từ inox 316 hoặc nhựa Polypropylene (PP) kết hợp với lớp gioăng làm kín bằng Viton hoặc PTFE để chống ăn mòn.

Camlock có thay thế mặt bích được không?

Sản phẩm là sự lựa chọn hoàn hảo để thay thế mặt bích ở các vị trí cần tháo lắp thường xuyên. Tuy nhiên, với các tuyến ống cố định hoàn toàn hoặc có áp suất cực cao, kết nối mặt bích vẫn là giải pháp bắt buộc.

Lựa Chọn Camlock Phù Hợp Giúp Hệ Thống Vận Hành Hiệu Quả

Sử dụng camlock chính là giải pháp kỹ thuật tiên tiến giúp doanh nghiệp tối ưu hóa quy trình vận hành, nâng cao năng suất lao động và loại bỏ các rủi ro rò rỉ hóa chất nguy hại. Việc lựa chọn chính xác chủng loại, vật liệu và lớp gioăng làm kín ngay từ đầu sẽ đảm bảo cho hệ thống đường ống của bạn hoạt động liên tục, an toàn và bền bỉ theo thời gian.
