Chõ Hút Sâu: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống bơm cấp nước từ nguồn nước ngầm, bể chứa âm hay sông hồ, hiện tượng e-phi (mất nước mồi) và rác bẩn chui vào buồng bơm là hai nguyên nhân hàng đầu gây cháy động cơ và hỏng hóc cánh quạt. Để khắc phục triệt để vấn đề này, việc trang bị chõ hút sâu (hay còn gọi là van chân hút sâu, rọ bơm hút sâu) ở đầu đường ống lấy nước là giải pháp kỹ thuật bắt buộc. Không chỉ giúp duy trì lượng nước mồi ổn định cho máy bơm, thiết bị này còn là lá chắn bảo vệ toàn bộ hệ thống vận hành êm ái, tối ưu hóa lượng điện năng tiêu thụ và kéo dài tuổi thọ công trình.

Chõ Hút Sâu Là Gì?

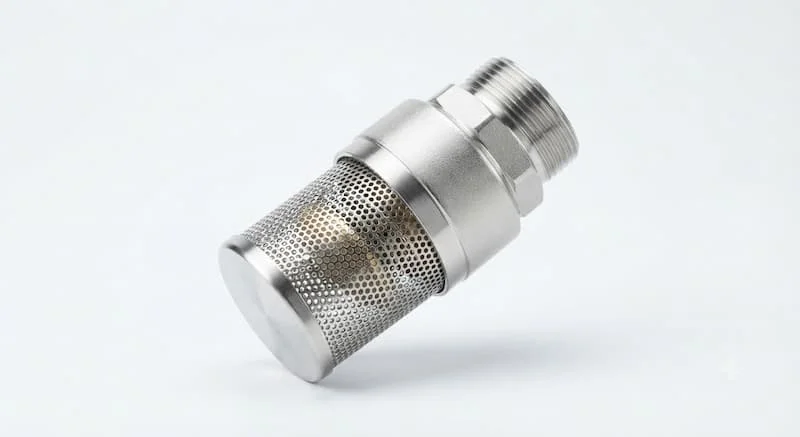

Van chân hút sâu là phụ kiện lắp ở đầu ống hút của máy bơm, tích hợp van một chiều và lưới lọc nhằm giữ nước trong đường ống sau khi bơm dừng, đồng thời ngăn rác, cát và dị vật đi vào hệ thống. Thiết bị được sử dụng phổ biến trong các hệ thống hút nước từ giếng khoan, giếng đào và bể chứa sâu.

Về bản chất, đây là sự kết hợp cơ khí hoàn hảo giữa một chiếc van một chiều chống chảy ngược và một rọ lọc rác chuyên dụng. Thiết bị được thả chìm dưới mực nước chất lỏng, đóng vai trò giữ cho đường ống hút luôn đầy nước (đã được mồi sẵn) kể cả khi động cơ bơm ngắt vận hành. Nhờ đó, ở lần khởi động tiếp theo, máy bơm có thể lập tức tạo áp suất hút nước lên mà không mất thời gian mồi lại từ đầu, đồng thời hạn chế tối đa nguy cơ chạy khô gây cháy van làm kín và hỏng cánh bơm.

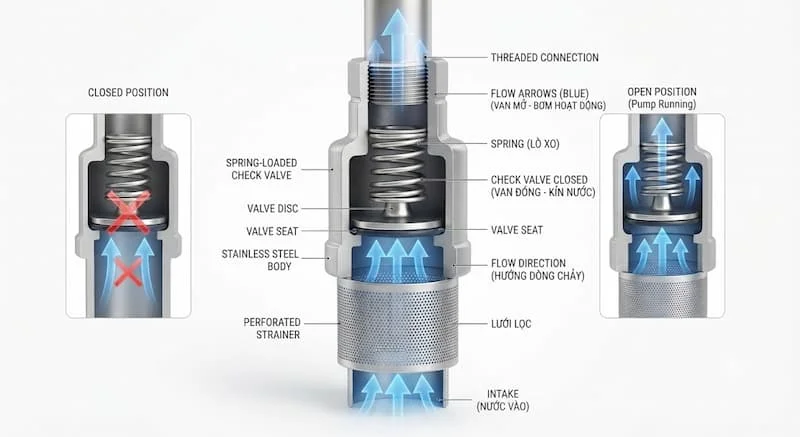

Cấu Tạo Và Nguyên Lý Hoạt Động Của van chân hút sâu

Một thiết bị chõ hút đạt tiêu chuẩn vận hành công nghiệp được thiết kế chính xác với các thành phần cơ khí phối hợp ăn khớp:

Cấu tạo chi tiết

• Thân chõ hút: Lớp vỏ chịu lực bên ngoài đúc bằng gang, inox, đồng hoặc nhựa cao cấp, bảo vệ các linh kiện bên trong.

• Van một chiều (Đĩa van / Lá van): Bộ phận trực tiếp ngăn dòng chảy ngược, làm kín lòng ống hút.

• Lò xo trợ lực (Tùy dòng van): Giúp đĩa van hồi vị và đóng kín tức thì ngay khi áp lực hút ngắt.

• Lưới lọc (Rọ lọc): Lớp màng chắn hình trụ có các rãnh hoặc lỗ lọc nhỏ bao quanh đáy, ngăn sỏi đá, rác thải và rong rêu.

• Đầu kết nối: Thiết kế kiểu nối ren tiêu chuẩn hoặc mặt bích chịu lực để gắn chặt vào ống hút máy bơm.

Nguyên lý hoạt động

Cơ chế vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất tạo ra từ máy bơm:

• Khi máy bơm chạy: Áp suất âm (lực hút) hình thành trong đường ống hút đẩy đĩa van nâng lên, ép lò xo lại. Nước từ nguồn đi qua lưới lọc, chảy qua cửa van và đi thẳng lên buồng bơm.

• Khi máy bơm dừng: Lực hút biến mất, áp lực cột nước phía trên kết hợp với trọng lượng đĩa van (và lực nén lò xo) sẽ đẩy đĩa van áp chặt vào vị trí ghế van. Dòng nước được giữ nguyên bên trong ống hút, ngăn tụt nước hoàn toàn.

Phân Loại van chân hút sâu Phổ Biến

Để đáp ứng đa dạng môi trường nguồn nước từ dân dụng đến công nghiệp nặng, sản phẩm được chế tạo với nhiều phân loại khác nhau:

Phân loại theo vật liệu

• Gang (Cast Iron / Ductile Iron): Độ bền cơ học cao, chịu lực tốt, giá thành hợp lý; cực kỳ phổ biến trong trạm bơm công nghiệp, cấp nước đô thị.

• Inox 304 / Inox 316: Khả năng chống ăn mòn tuyệt vời, chịu nhiệt và hóa chất; chuyên dùng cho môi trường nước mặn, nước phèn, hóa chất hoặc thực phẩm.

• Đồng (Brass / Bronze): Khống chế ăn mòn tốt, chống bám cặn; phổ biến ở các kích thước nhỏ trong hệ thống cấp nước gia đình.

• Nhựa PVC / UPVC: Trọng lượng siêu nhẹ, chống hóa chất và ăn mòn tuyệt đối; thích hợp cho trang trại nông nghiệp, hệ thống tưới tiêu và bể chứa nước thải.

Phân loại theo kiểu kết nối

• Kết nối ren: Dùng cho các kích thước ống nhỏ từ DN15 đến DN50, thao tác xoay vặn nhanh chóng.

• Kết nối mặt bích: Dùng cho đường ống kích thước lớn từ DN50 đến DN200+, đảm bảo độ chắc chắn và chịu áp lực cao.

Phân loại theo cấu tạo nội bộ

• Dòng có lò xo: Phản hồi đóng mở cực nhạy, thích hợp cho hệ thống có tần suất bật/tắt liên tục hoặc hút sâu.

• Dòng không lò xo (Lá lật / Trọng lực): Đĩa van tự đóng bằng trọng lực, cản dòng rất thấp, tối ưu lưu lượng chảy.

Thông Số Kỹ Thuật Quan Trọng

Khi tra cứu catalogue kỹ thuật để chọn mua van chân hút sâu, các kỹ sư cần đặc biệt lưu ý các thông số tiêu chuẩn sau:

• Kích cỡ đường ống (Size): Phổ biến từ DN15 đến DN200 (1/2" đến 8").

• Cấp áp suất làm việc (Pressure Rating): Thường gặp PN10, PN16, Class 150.

• Nhiệt độ vận hành: Tùy thuộc vật liệu thân và gioăng (chịu từ 0°C đến 120°C đối với gioăng EPDM/PTFE).

• Vật liệu gioăng làm kín: EPDM, NBR, Viton hoặc PTFE – quyết định độ kín và khả năng chống ăn mòn của van một chiều.

• Chiều sâu hút khuyến nghị: Xác định khoảng cách thả sâu tối đa dưới mực nước để tối ưu áp suất hút.

• Môi chất sử dụng: Nước sạch, nước thải, nước mặn, dung dịch hóa chất hoặc nước sông hồ nhiều cặn bẩn.

So Sánh van chân hút sâu Và Chõ Hút Thông Thường

Sự khác biệt giữa hai dòng phụ kiện này quyết định trực tiếp đến hiệu suất vận hành của hệ thống bơm:

Vì Sao van chân hút sâu Giúp Máy Bơm Hoạt Động Hiệu Quả Hơn?

Đầu tư một thiết bị rọ hút chất lượng mang lại nhiều lợi ích kinh tế và vận hành lâu dài:

• Giữ nước mồi ổn định: Loại bỏ hoàn toàn sự cố e-phi (mất nước mồi), giúp máy bơm tự động chạy ngay khi cấp điện.

• Ngăn ngừa hiện tượng chạy khô (Dry Running): Bảo vệ các chi tiết ma sát như phớt làm kín (mechanical seal) và trục động cơ không bị quá nhiệt dẫn đến cháy nổ.

• Bảo vệ cánh bơm tối đa: Lưới lọc giữ lại toàn bộ sỏi, đá, cặn rác; tránh tình trạng mẻ cánh quạt hay kẹt buồng bơm.

• Tiết kiệm điện năng: Giảm thiểu thời gian chạy không tải của máy bơm trong quá trình tạo áp suất hút ban đầu.

• Giảm sốc thủy lực: Cơ cấu van đóng kín giúp ngăn dòng nước dội ngược tự do làm hỏng đường ống và linh kiện máy bơm.

Van chân hút sâu Được Sử Dụng Ở Đâu?

Sản phẩm là thành phần không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống giếng khoan & giếng đào: Cấp nước sinh hoạt cho các hộ gia đình, khu dân cư vùng nông thôn và trung du.

• Bể chứa ngầm & Hồ chứa nước: Trạm bơm hút nước từ các bể ngầm tòa nhà cao tầng, chung cư.

• Hệ thống PCCC & Cấp nước công nghiệp: Trạm bơm phòng cháy chữa cháy lấy nước từ bể sự cố dự phòng.

• Hệ thống tưới tiêu nông nghiệp: Trạm bơm đầu nguồn hút nước từ sông, kênh rạch, ao hồ phục vụ trang trại.

• Nhà máy xử lý nước: Hút nước thô từ nguồn tập trung đưa vào dây chuyền lọc sạch.

Những Sai Lầm Khi Lựa Chọn Và Lắp Đặt

Dưới đây là các sơ suất phổ biến khiến hệ thống bơm vận hành kém hiệu quả hoặc nhanh hỏng:

• Chọn sai kích thước DN: Lắp rọ hút nhỏ hơn đường kính ống hút máy bơm sẽ gây thắt dòng, sụt áp và tạo hiện tượng xâm thực (cavitation).

• Dùng sai vật liệu: Dùng chõ hút bằng gang hoặc nhựa thường cho nguồn nước mặn, nước phèn chua sẽ khiến thiết bị bị ăn mòn, thủng lưới lọc nhanh chóng.

• Đặt chõ hút sát đáy bể/giếng: Thả van chìm sát lớp bùn đáy khiến bơm hút trực tiếp cát, bùn vào hệ thống, làm tắc lưới lọc và mài mòn cánh bơm.

• Không bảo trì vệ sinh định kỳ: Để rác bẩn, rong rêu bám kín bề mặt lưới lọc khiến lưu lượng nước đầu vào bị suy giảm nghiêm trọng.

• Lắp ngược chiều van: Lắp sai hướng dòng chảy khiến đĩa van chặn đứng toàn bộ dòng nước khi máy bơm vận hành.

Hướng Dẫn Chọn van chân hút sâu Phù Hợp

Hãy tham khảo checklist chi tiết từ chuyên gia trước khi quyết định mua sắm vật tư:

• Xác định độ sâu mực nước và cột áp của hệ thống để chọn dòng van chịu lực phù hợp.

• Chọn kích thước DN của chõ hút bằng hoặc lớn hơn 1 cấp so với đường kính ống hút máy bơm.

• Lựa chọn vật liệu dựa theo chất lượng nguồn nước (Nước sạch dùng Gang/Đồng; Nước mặn, hóa chất dùng Inox/Nhựa).

• Kiểm tra thiết kế diện tích thoát nước của lưới lọc để đảm bảo không cản trở lưu lượng danh định.

• Lựa chọn kiểu kết nối (Ren hay Mặt bích) đồng bộ với tiêu chuẩn đường ống có sẵn.

• Ưu tiên các thương hiệu sản xuất uy tín, có đầy đủ giấy tờ chứng nhận chất lượng CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Tuân thủ đúng quy trình thi công giúp tối ưu hóa tuổi thọ của thiết bị:

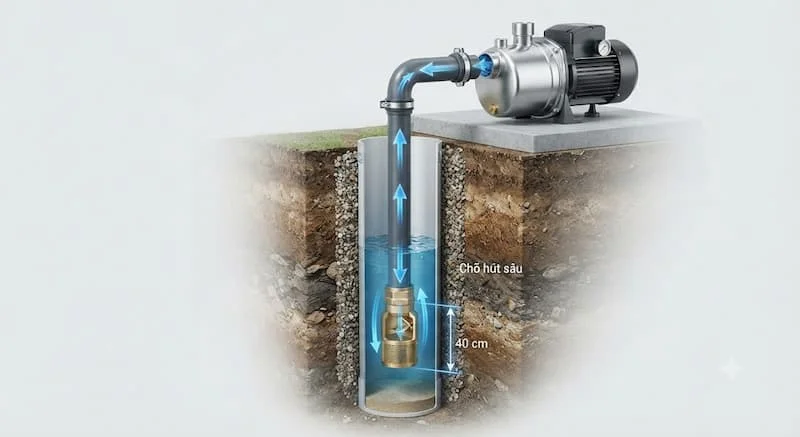

1. Khoảng cách lắp đặt: Đặt chõ hút cách đáy bể hoặc đáy giếng tối thiểu từ 0.5m đến 1m để tránh hút bùn cát.

2. Chiều dài ngập nước: Đảm bảo rọ hút luôn ngập dưới mực nước tĩnh tối thiểu 0.5m để tránh hút phải bọt khí trên bề mặt.

3. Thao tác kết nối: Siết ren cẩn thận kèm cao su su non (băng tan) hoặc siết đều lực các bulông mặt bích theo hình sao.

4. Bảo dưỡng định kỳ: Định kỳ từ 3 đến 6 tháng/lần tháo chõ hút để cọ rửa lưới lọc và kiểm tra độ mềm dẻo của gioăng cao su làm kín.

Câu Hỏi Thường Gặp

van chân hút sâu là gì?

van chân hút sâu là thiết bị cơ khí lắp tại đầu cuối của ống hút máy bơm, tích hợp van một chiều và rọ lọc rác nhằm giữ nước mồi trong ống và ngăn cặn bẩn đi vào buồng bơm.

van chân hút sâu có thể hút ở độ sâu bao nhiêu?

Độ sâu hút thực tế phụ thuộc vào công suất máy bơm và thiết kế đường ống. Đối với dòng bơm ly tâm đặt nổi, chiều sâu hút hiệu quả thường từ 7 đến 9 mét; nếu mực nước sâu hơn cần sử dụng bộ hỗ trợ hút sâu (củ hỗ trợ hút) hoặc bơm thả tùm (bơm hỏa tiễn).

Nên chọn van chân hút sâu bằng gang hay inox?

Nên chọn chõ gang cho nguồn nước sạch thông thường để tối ưu chi phí. Đối với nguồn nước phèn, nước mặn, hóa chất hoặc nguồn nước sạch tiêu chuẩn thực phẩm, chõ hút inox là lựa chọn vượt trội.

Bao lâu nên vệ sinh van chân hút sâu?

Nên kiểm tra vệ sinh lưới lọc từ 3 đến 6 tháng/lần. Nếu nguồn nước sông hồ có nhiều rác, rong rêu hoặc bùn đất, chu kỳ vệ sinh nên thực hiện hàng tháng.

Chõ hút sâu có thay thế van một chiều được không?

Có. Chõ hút sâu về bản chất chính là một chiếc van một chiều tích hợp thêm rọ lọc rác ở đầu vào, giúp đảm bảo toàn bộ đường ống hút luôn kín nước.

Lựa Chọn Chõ Hút Sâu Đúng Giúp Máy Bơm Hoạt Động Ổn Định

Trang bị chõ hút sâu chất lượng cao là khoản đầu tư nhỏ nhưng mang lại giá trị bảo vệ to lớn cho toàn bộ hệ thống máy bơm của bạn. Lựa chọn đúng chủng loại, vật liệu và tuân thủ quy trình lắp đặt chuẩn kỹ thuật sẽ giúp công trình vận hành liên tục, hạn chế tối đa sự cố hỏng hóc và tiết kiệm chi phí sửa chữa đáng kể.

Nếu bạn đang tìm kiếm các giải pháp chõ hút sâu nhập khẩu chính hãng, đầy đủ chứng chỉ CO/CQ và cần tư vấn phương án kỹ thuật tối ưu nhất, hãy liên hệ ngay với nhà cung cấp uy tín để nhận sự hỗ trợ tận tình từ đội ngũ chuyên gia đối với chõ hút sâu.
