Van 4 Ngã: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Chuyên Sâu

Trong thiết kế hệ thống đường ống công nghiệp, việc tối ưu hóa số lượng thiết bị mà vẫn đảm bảo khả năng điều tiết lưu chất linh hoạt là bài toán hàng đầu của các kỹ sư. Sự xuất hiện của van 4 ngã (4-way valve) chính là giải pháp công nghệ vượt trội giúp đơn giản hóa sơ đồ tuyến ống, thay thế cho cụm nhiều van đơn lẻ phức tạp. Thiết bị này đóng vai trò điều hướng, phân phối và đảo chiều dòng chảy cực kỳ chính xác trong các hệ thống thủy lực, khí nén và HVAC. Hãy cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động cũng như kinh nghiệm lựa chọn dòng van đa năng này qua bài viết dưới đây.

Van 4 Ngã Là Gì?

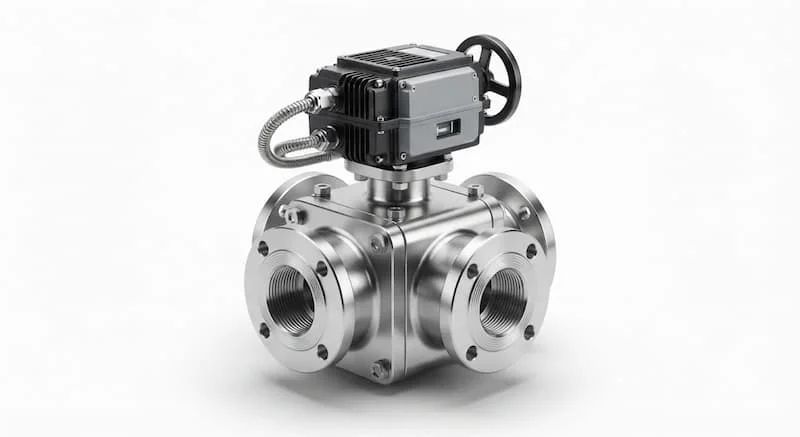

4-way valve là loại van có 4 cổng kết nối, dùng để điều hướng, phân phối hoặc đảo chiều dòng chảy của lưu chất trong hệ thống đường ống. Van được sử dụng phổ biến trong hệ thống thủy lực, khí nén, HVAC và các dây chuyền công nghiệp yêu cầu thay đổi hướng dòng lưu chất.

Khác với các dòng van chặn thông thường chỉ đóng hoặc mở một tuyến ống duy nhất, thiết bị này sở hữu 4 cửa (ports) được bố trí trên cùng một thân van (thường ký hiệu là A, B, P, T hoặc các cổng 1, 2, 3, 4). Nhờ thiết kế lõi van đặc biệt, thiết bị cho phép kết nối linh hoạt giữa các cổng, giúp chuyển hướng dòng chảy tức thì mà không cần phải đóng ngắt toàn bộ hệ thống hay sử dụng thêm các cụm van phụ trợ.

Cấu Tạo Và Nguyên Lý Hoạt Động Của 4-way valve

Để vận hành chính xác và chịu được áp lực làm việc cao, thiết bị được cấu tạo từ các chi tiết cơ khí chính xác cùng cơ chế chuyển động tối ưu.

Cấu tạo chi tiết

• Thân van (Body): Được đúc từ gang, inox hoặc đồng, tích hợp 4 cửa kết nối (4 ngã) được gia công ren hoặc mặt bích chính xác.

• Bi van / Lõi van (Ball / Spool / Plug): Là bộ phận trung tâm điều khiển hướng dòng chảy. Lõi van thường được đục các rãnh dẫn hoặc đường dẫn dạng chữ T, L hay X tùy thuộc vào cơ chế phối dòng.

• Trục van (Stem): Truyền lực tác động từ bộ truyền động hoặc tay gạt xuống lõi van bên trong.

• Bộ điều khiển (Actuator / Lever): Có thể là tay gạt cơ học, tay quay, hoặc bộ truyền động điều khiển bằng điện / khí nén.

• Gioăng làm kín (Seals / O-rings): Chế tạo từ PTFE, EPDM hoặc Viton giúp chống rò rỉ tuyệt đối giữa các cửa van và môi trường bên ngoài.

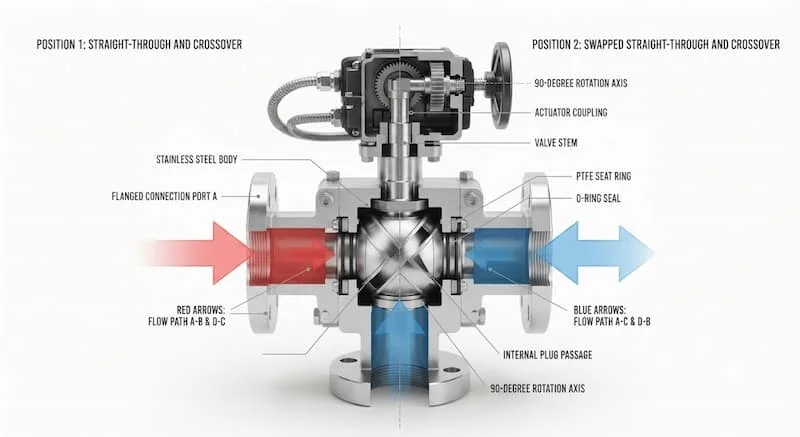

Nguyên lý hoạt động

Cơ chế vận hành của van dựa trên việc thay đổi góc quay của lõi van (thường là góc 90 độ hoặc 180 độ ) để thay đổi sự kết nối giữa 4 cổng:

• Trạng thái 1 (Dòng chảy thẳng): Lưu chất từ cổng cung cấp (P) đi qua cửa A đến thiết bị tiêu thụ. Đồng thời, dòng lưu chất xả quay về từ cửa B được điều hướng xả ra cổng (T).

• Trạng thái 2 (Đảo chiều dòng chảy): Khi gạt tay điều khiển hoặc kích hoạt bộ truyền động góc $90^\circ$, lõi van xoay vị trí. Cổng P lập tức được nối với cửa B, đẩy lưu chất đi theo chiều ngược lại; trong khi cửa A được nối thẳng về cổng T để xả lưu chất.

• Trạng thái đóng/chuyển tiếp: Một số dòng van có trạng thái trung gian giúp khóa hoàn toàn cả 4 cửa hoặc cho phép luân chuyển dòng chảy nội bộ để giảm áp lực dâng đột ngột.

Phân Loại 4-way valve

Thị trường hiện nay cung cấp đa dạng dòng van 4 cổng nhằm đáp ứng chính xác từng điều kiện môi trường và phương thức vận hành khác nhau.

Theo phương thức vận hành

• 4-way valve tay gạt / tay quay: Vận hành thủ công bằng cơ năng. Phù hợp cho các hệ thống nhỏ, tần suất đảo chiều không quá liên tục hoặc dùng trong các điểm thao tác sự cố.

• 4-way valve điều khiển điện: Tích hợp mô-tơ điện (Electric Actuator) dùng điện áp 24V, 220V hoặc 380V. Dòng van này có khả năng nhận tín hiệu đóng mở tự động từ tủ PLC hoặc hệ thống SCADA.

• 4-way valve điều khiển khí nén: Sử dụng áp lực khí nén để đảo chiều lõi van. Thời gian phản hồi siêu nhanh (chỉ mất vài phần mười giây), an toàn tuyệt đối trong môi trường dễ cháy nổ.

Theo vật liệu chế tạo

• Đồng (Brass/Bronze): Dùng cho hệ thống cấp thoát nước, khí nén nhỏ và nước nóng HVAC.

• Gang (Cast Iron / Ductile Iron): Lựa chọn phổ biến cho các đường ống dẫn nước, Chiller công nghiệp kích thước lớn để tối ưu chi phí.

• Inox 304 / Inox 316: Chịu ăn mòn hóa chất cực tốt, chống oxy hóa, chịu nhiệt cao, chuyên dùng cho ngành hóa chất, thực phẩm, dược phẩm.

• Thép đúc (Carbon Steel): Khả năng chịu áp lực vượt trội, chuyên dụng cho các hệ thống thủy lực áp suất cực cao.

Theo kiểu kết nối

• Nối ren: Áp dụng cho các kích thước đường ống nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Áp dụng cho đường ống từ DN50 đến DN300, đảm bảo độ chắc chắn và chịu áp lực tốt.

• Kết nối Clamp / Hàn: Dành riêng cho các dây chuyền vi sinh, thực phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

Thông Số Kỹ Thuật Quan Trọng

Khi tra cứu catalogue kỹ thuật của 4-way valve, các kỹ sư cần lưu ý các thông số tiêu chuẩn sau:

• Kích cỡ đường ống (Size): Phổ biến từ DN15 – DN300 (1/2" đến 12").

• Áp suất danh định (Pressure Rating): PN10, PN16, PN25, PN40 hoặc Class 150, Class 300. Hệ thống thủy lực có thể lên đến 315 bar - 420 bar.

• Dải nhiệt độ làm việc: Từ -20 độ C đến 220 độ C (tùy thuộc vào vật liệu thân van và vật liệu làm kín).

• Tiêu chuẩn kết nối mặt bích: DIN (Đức), ANSI (Mỹ), JIS (Nhật Bản), BS (Anh).

• Vật liệu gioăng đệm làm kín: PTFE (Teflon), R-PTFE, EPDM, FKM (Viton).

• Môi chất sử dụng: Nước, hơi nóng, khí nén, dầu thủy lực, hóa chất, gas.

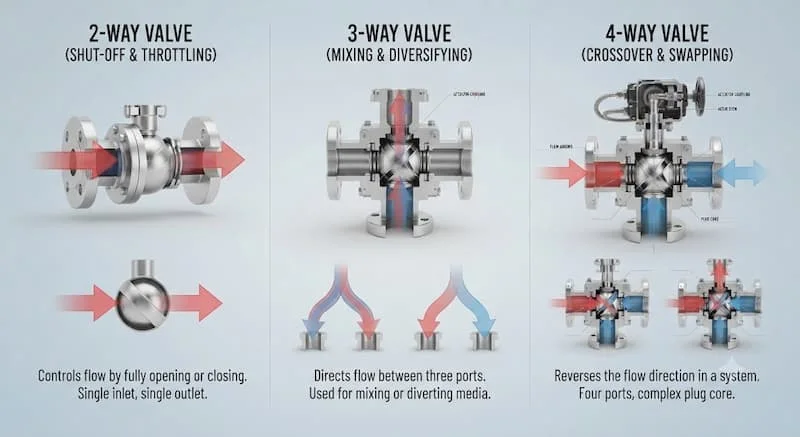

So Sánh 4-way valve Với Van 2 Ngã Và Van 3 Ngã

Để hiểu rõ tại sao thiết bị này là giải pháp tối ưu cho việc đảo chiều, hãy cùng đặt lên bàn cân so sánh với hai dòng van phổ biến còn lại:

Vì Sao Nhiều Hệ Thống Ưu Tiên 4-way valve?

Việc ứng dụng giải pháp này mang lại nhiều lợi ích thiết thực cả về mặt kỹ thuật lẫn hiệu quả kinh tế:

• Giảm số lượng van trên tuyến ống: Thay vì phải lắp đặt cụm 4 chiếc van 2 ngã kết hợp cùng nhiều khớp nối T, bạn chỉ cần dùng duy nhất 1 van 4 cổng.

• Tiết kiệm tối đa không gian: Thiết kế tích hợp giúp phòng máy trạm bơm hoặc không gian lắp đặt thiết bị trở nên gọn gàng, thoáng đễnh hơn.

• Giảm tổn thất áp suất: Đường dẫn thiết kế tối ưu trong lõi van giúp dòng lưu chất chuyển hướng êm ái, giảm hiện tượng sụt áp và thủy lực xoáy.

• Dễ dàng tự động hóa: Chỉ cần trang bị một bộ truyền động (Actuator) duy nhất là có thể điều khiển toàn bộ chu trình đảo chiều, giảm chi phí đầu tư bộ điều khiển.

• Giảm chi phí bảo trì: Ít điểm kết nối đồng nghĩa với việc giảm thiểu rủi ro rò rỉ tại các mối nối mặt bích hoặc ren, giúp quá trình bảo dưỡng định kỳ nhanh chóng hơn.

4-way valve Được Sử Dụng Ở Đâu?

Thiết bị hiện diện phổ biến trong hầu hết các hạ tầng công nghiệp hiện đại:

• Hệ thống HVAC & Bơm Nhiệt (Heat Pump): Dùng để chuyển đổi giữa chế độ làm lạnh (Summer mode) và sưởi ấm (Winter mode) bằng cách đảo chiều dòng môi chất lạnh (gas R410A, R32...).

• Hệ thống Chiller & Điều hòa trung tâm: Điều tiết và luân chuyển dòng nước lạnh/nước nóng đến các dàn trao đổi nhiệt FCU/AHU.

• Hệ thống Thủy lực & Khí nén: Sử dụng van đảo chiều 4 ngã để điều khiển hành trình tiến - lùi của xilanh lực hoặc động cơ thủy lực trong máy ép, máy xúc, dây chuyền tự động.

• Nhà máy Xử lý nước & Hóa chất: Dùng trong chu trình sục rửa ngược (Backwash) của hệ thống lọc nước, điều phối dòng dung dịch hóa chất.

• Ngành Thực phẩm & Dược phẩm: Chuyển đổi dòng nguyên liệu lỏng và đường ống vệ sinh tại chỗ (CIP).

Những Sai Lầm Khi Chọn 4-way valve

Lựa chọn sai thiết bị có thể dẫn đến hỏng hóc toàn bộ hệ thống hoặc gây lãng phí ngân sách:

1. Chọn sai kích thước DN: Chọn van quá nhỏ sẽ gây thắt dòng, gia tăng áp suất dội ngược; chọn van quá lớn sẽ lãng phí chi phí và giảm độ nhạy điều tiết.

2. Sai vật liệu làm kín: Sử dụng gioăng EPDM cho hệ thống dẫn dầu thủy lực hoặc hóa chất sẽ làm gioăng bị trương nở, gây kẹt lõi van.

3. Không kiểm tra áp suất chênh lệch (Delta P): Nếu áp lực dòng chảy vượt quá momen xoắn của bộ truyền động, van sẽ không thể xoay đảo chiều.

4. Bỏ qua hướng dòng chảy thiết kế: Một số van 4 cổng yêu cầu cố định cổng vào (P) và cổng xả (T). Lắp ngược đầu vào/ra sẽ làm van bị rò rỉ hoặc mất khả năng điều hướng.

Hướng Dẫn Lựa Chọn 4-way valve

Để đảm bảo van hoạt động chính xác và bền bỉ, hãy tuân thủ checklist lựa chọn dưới đây:

• Xác định rõ tính chất môi chất (Nước, gas, dầu, hóa chất hay hơi nóng).

• Đo đạc chính xác nhiệt độ và áp suất vận hành tối đa của tuyến ống.

• Chọn kích thước danh nghĩa (DN) khớp với đường ống hiện hữu.

• Xác định kiểu điều khiển mong muốn (Tay gạt cơ, Điều khiển Điện hay Khí nén).

• Lựa chọn vật liệu thân van (Gang cho nước; Inox cho hóa chất/thực phẩm; Thép cho thủy lực).

• Kiểm tra không gian xung quanh điểm lắp đặt để đảm bảo đủ khoảng trống cho tay gạt hoặc bộ điều khiển vận hành.

• Ưu tiên chọn sản phẩm từ các thương hiệu uy tín có chứng nhận CO/CQ rõ ràng.

Những Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Quy trình thi công và bảo trì đúng chuẩn sẽ kéo dài tuổi thọ cho thiết bị:

• Trước khi lắp đặt: Vệ sinh sạch sẽ bavia, cát bụi inside lòng đường ống để tránh làm trầy xước bi van hoặc hỏng gioăng làm kín.

• Lắp đặt đúng hướng: Tuân thủ đúng sơ đồ ký hiệu các cổng (A, B, P, T) trên thân van theo đúng thiết kế hệ thống.

• Siết lực cân bằng: Khi bắt mặt bích, cần siết bulông đối xứng theo hình sao để tránh làm nghiêng thân van gây kẹt trục.

• Kiểm tra rò rỉ: Sau khi hoàn tất lắp đặt, tiến hành thử áp lực và kiểm tra độ kín tại các cổng van.

• Bảo dưỡng định kỳ: Từ 6–12 tháng/lần, tiến hành tra mỡ bôi trơn cho trục van, kiểm tra độ mài mòn của gioăng và kiểm tra tín hiệu phản hồi của bộ truyền động điện/khí nén.

Câu Hỏi Thường Gặp

4-way valve dùng để làm gì?

4-way valve dùng để điều hướng, phân phối hoặc đảo chiều dòng lưu chất trong hệ thống đường ống, giúp chuyển đổi hướng chuyển động của xilanh hoặc chu trình làm lạnh/sưởi ấm.

4-way valve khác van 3 ngã như thế nào?

Van 3 ngã có 3 cổng chủ yếu dùng để trộn hoặc chia dòng chảy. Trong khi đó, 4-way valve có 4 cổng, chuyên dùng để đảo chiều toàn phần dòng chảy giữa hai đường ống làm việc riêng biệt.

Van 4 ngã có dùng cho nước nóng được không?

Có. Nếu lựa chọn vật liệu thân van bằng đồng hoặc inox kết hợp với gioăng chịu nhiệt PTFE, van có thể hoạt động ổn định trong các hệ thống nước nóng, hơi nóng hoặc nước Chiller.

Nên chọn van nối ren hay mặt bích?

Nên chọn van nối ren cho đường ống nhỏ để tiết kiệm chi phí và dễ lắp đặt. Ngược lại, với đường ống lớn hoặc áp lực cao, kết nối mặt bích là bắt buộc để đảm bảo độ an toàn và chống rò rỉ.

Bao lâu nên bảo dưỡng van 4 ngã?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần. Đối với các môi trường làm việc khắc nghiệt như hóa chất hoặc nhiệt độ cao, chu kỳ bảo dưỡng nên rút ngắn xuống 3–6 tháng.

Lựa Chọn Van 4 Ngã Phù Hợp Giúp Hệ Thống Hoạt Động Hiệu Quả

Sử dụng van 4 ngã là giải pháp kỹ thuật thông minh giúp tối ưu hóa kết cấu đường ống, nâng cao khả năng tự động hóa và bảo vệ hệ thống vận hành ổn định. Việc tính toán kỹ lưỡng các thông số về áp suất, nhiệt độ, kích thước và vật liệu ngay từ khâu thiết kế sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành cũng như bảo trì sau này.
