Flanged Wafer Check Valve: Cấu Tạo, Phân Loại Và Ứng Dụng Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, hiện tượng chảy ngược lưu chất hay cú sốc áp suất (búa nước - water hammer) là nguyên nhân hàng đầu gây vỡ ống, hỏng hóc máy bơm và hư hỏng các thiết bị đo đắt tiền. Để giải quyết triệt để vấn đề này mà vẫn tối ưu hóa diện tích thi công, dòng van flanged wafer check valve (van một chiều dạng kẹp mặt bích) đã ra đời và trở thành giải pháp hàng đầu. Với cấu tạo mỏng gọn, trọng lượng nhẹ cùng khả năng phản hồi cực nhanh, thiết bị này không chỉ bảo vệ an toàn cho toàn bộ công trình mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư và bảo trì.

Flanged Wafer Check Valve Là Gì?

Flanged wafer check valve là van một chiều dạng wafer được lắp kẹp giữa hai mặt bích của đường ống nhằm cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược. Thiết kế mỏng, nhỏ gọn giúp tiết kiệm không gian lắp đặt và giảm tải trọng cho hệ thống.

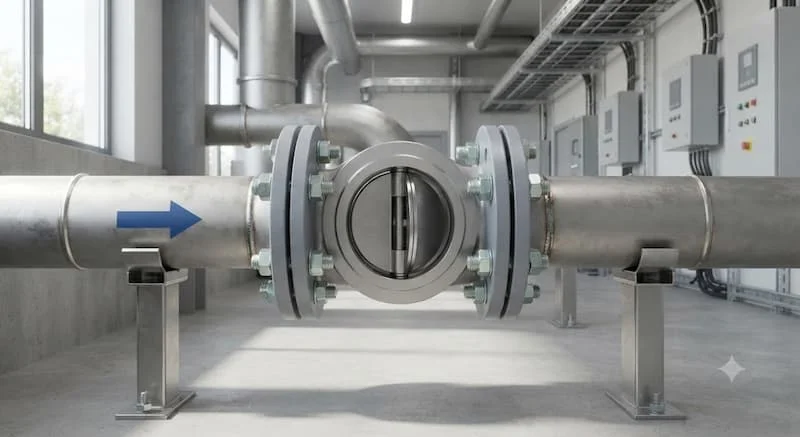

Thuật ngữ "Wafer" nhằm chỉ kiểu thân van siêu mỏng, không tích hợp sẵn mặt bích dày ở hai đầu như các dòng van tiêu chuẩn khác. Khi lắp đặt, van sẽ được đặt lọt lòng vào giữa hai mặt bích của đường ống và cố định chắc chắn thông qua hệ thống bulông siết ép từ hai phía. Nhờ sự tối giản hóa trong thiết kế cơ khí, van một chiều dạng kẹp wafer mang lại khả năng linh hoạt cao, giảm áp lực trọng trường lên hệ thống giá đỡ ống và cực kỳ thuận tiện cho thao tác bảo trì, thay thế.

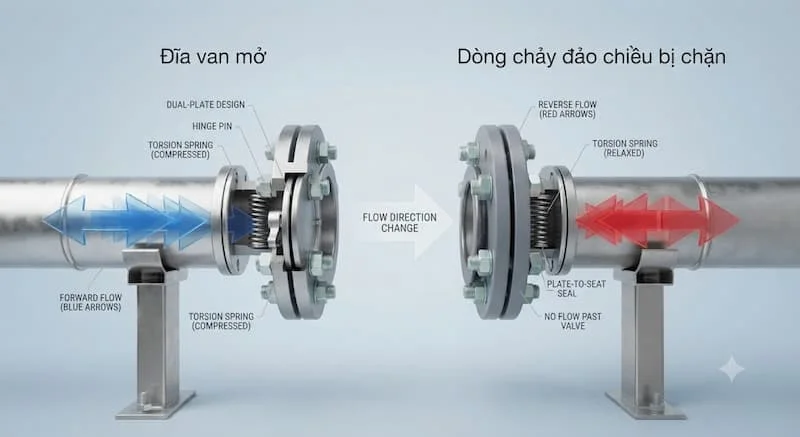

Nguyên Lý Hoạt Động

Cơ chế vận hành của van một chiều dạng kẹp mặt bích hoàn toàn tự động, phụ thuộc hoàn toàn vào sự chênh lệch áp suất của dòng lưu chất mà không cần nguồn điện hay lực cơ học bên ngoài tác động:

• Mở van: Khi máy bơm khởi động hoặc hệ thống xả lưu chất, áp lực dòng chảy phía đầu vào lớn hơn lực cản lò xo (hoặc trọng lực đĩa van). Áp lực này sẽ đẩy đĩa van lệch khỏi vị trí ghế van (seat), mở ra khoảng trống cho lưu chất tự do đi qua.

• Đóng van ngắt dòng: Khi dừng bơm hoặc áp suất đầu ra cao hơn áp suất đầu vào, lò xo nén sẽ lập tức đẩy đĩa van ép chặt trở lại ghế van. Hành trình đóng van diễn ra trong thời gian cực ngắn (tính bằng miligiây).

• Chống hiện tượng water hammer: Nhờ lực ép tự động từ lò xo, đĩa van đóng lại ngay trước khi dòng lưu chất kịp đổi hướng ngược lại. Điều này triệt tiêu hoàn toàn sự dâng áp đột ngột, bảo vệ an toàn cho máy bơm và đường ống.

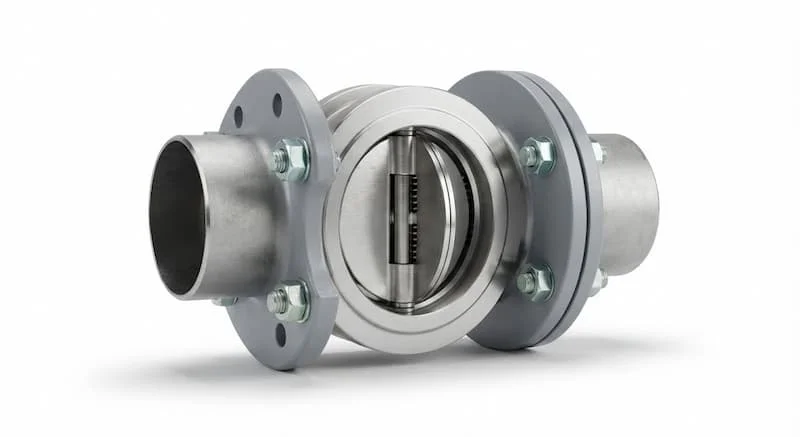

Cấu Tạo van một chiều dạng kẹp mặt bích

Mặc dù có kiểu dáng nhỏ gọn, một bộ van một chiều wafer chuẩn kỹ thuật vẫn bao gồm đầy đủ các bộ phận được gia công chính xác:

• Thân van (Body): Là lớp vỏ ngoài cùng dạng hình đĩa mỏng, chế tạo từ gang, inox hoặc thép đúc để bao bọc các linh kiện bên trong và chịu lực ép từ hai mặt bích.

• Đĩa van (Disc): Thành phần trực tiếp đóng/mở dòng chảy. Đĩa van có thể dạng 1 đĩa tròn (Single Disc) hoặc 2 cánh bướm (Dual Plate).

• Trục van (Pin / Stem): Cố định vị trí đĩa van, giúp đĩa xoay hoặc trượt trơn tru theo trục định sẵn.

• Lò xo (Spring): Chế tạo từ inox 304/316 có độ đàn hồi cao, giữ nhiệm vụ hồi vị đĩa van về vị trí đóng kín tức thì khi áp suất giảm.

• Gioăng làm kín (Seat/Gasket): Đổ khuôn bằng EPDM, NBR hoặc PTFE ép chặt vào vị trí tiếp xúc đĩa van để đạt độ kín tuyệt đối (chống rò rỉ 100%).

• Tai định vị (Locating Eye / Lug): Giúp căn chỉnh van nằm chính xác tại tâm đường ống khi xỏ bulông qua mặt bích.

• Bề mặt tiếp xúc mặt bích: Được gia công phẳng hoặc có rãnh nhám để tăng độ bám dính với gioăng đệm mặt bích (Gasket).

Phân Loại van một chiều dạng kẹp mặt bích

Để đáp ứng đa dạng yêu cầu làm việc từ nước sạch, nước thải cho đến hơi nóng và hóa chất, sản phẩm được phân loại theo nhiều tiêu chí kỹ thuật:

Phân loại theo kết cấu thiết kế

• Single Disc Wafer Check Valve: Dạng van 1 đĩa lá lật. Cấu tạo siêu mỏng, thích hợp cho các đường ống có kích thước trung bình.

• Dual Plate Wafer Check Valve: Dạng van 2 cánh bướm gập đôi. Phân bổ lực đều, cản dòng rất thấp, cực kỳ phổ biến ở các kích thước lớn (DN100–DN600).

• Spring Wafer Check Valve: Van 1 đĩa đĩa đĩa đệm lò xo đồng trục, vận hành siêu êm và phản hồi cực nhạy.

• Silent Check Valve: Thiết kế giảm thiểu tối đa tiếng ồn và hiện tượng va đập cơ học khi đĩa van dội về vị trí đóng.

Phân loại theo vật liệu sản xuất

• Thân Gang / Gang cầu (Ductile Iron): Lựa chọn tối ưu chi phí cho hệ thống nước sạch, PCCC, HVAC.

• Thân Inox 304 / Inox 316: Chống ăn mòn tuyệt vời, chịu nhiệt độ cao, dùng cho hóa chất, thực phẩm và vi sinh.

• Thép Carbon (WCB): Chịu áp suất rất cao và nhiệt độ lớn trong các nhà máy nhiệt điện, dầu khí.

• Thân Đồng (Bronze): Chuyên dùng cho môi trường nước biển, ứng dụng hàng hải.

Phân loại theo tiêu chuẩn mặt bích

Van được đúc tai định vị đa tiêu chuẩn để có thể kẹp vừa giữa các chuẩn mặt bích quốc tế như: ANSI Class 150/300 (Mỹ), JIS 10K/20K (Nhật Bản), DIN PN10/PN16 (Đức) và BS4504 (Anh).

Thông Số Kỹ Thuật Quan Trọng

Dưới đây là các thông số vận hành tiêu chuẩn mà kỹ sư cần nắm rõ khi tra cứu catalogue sản phẩm:

So Sánh van một chiều dạng kẹp mặt bích Với Các Loại Van Một Chiều Khác

Sự xuất hiện của van một chiều dạng kẹp mặt bích đã thay thế nhiều dòng van truyền thống nhờ những ưu điểm vượt trội về mặt hình học và công năng:

Vì Sao Nên Chọn van một chiều dạng kẹp mặt bích?

Không phải tự nhiên mà các nhà thầu cơ điện (M&E) ưu tiên chỉ định dòng van này cho các công trình lớn:

• Tiết kiệm diện tích: Chiều dài lắp đặt (Face-to-Face) cực ngắn giúp giảm chiều dài tổng thể của phòng máy trạm bơm.

• Giảm tải trọng đường ống: Nhờ trọng lượng nhẹ, hệ thống không đòi hỏi quá nhiều ty treo hay giá đỡ xà gồ đắt tiền.

• Dễ dàng thi công: Thao tác đặt van vào giữa hai mặt bích và siết bulông diễn ra nhanh chóng, giảm đáng kể chi phí nhân công.

• Loại bỏ sự cố va đập thủy lực: Cơ cấu lò xo giúp bảo vệ an toàn cho hệ thống máy bơm đắt tiền phía trước.

• Linh hoạt tiêu chuẩn: Thiết kế thân thông minh cho phép một chiếc van có thể lắp vừa nhiều chuẩn mặt bích khác nhau (JIS, DIN, ANSI).

Van một chiều dạng kẹp mặt bích Được Ứng Dụng Ở Đâu?

Nhờ tính đa năng và độ tin cậy cao, thiết bị phủ sóng ở hầu hết các ngành công nghiệp nặng và nhẹ:

• Trạm bơm cấp nước sạch đô thị và hệ thống xử lý nước thải công nghiệp.

• Mạng lưới điều hòa không khí Chiller, HVAC trong các tòa nhà cao tầng.

• Hệ thống bơm PCCC (Phòng cháy chữa cháy) chịu áp lực cao.

• Nhà máy lọc hóa dầu, hệ thống dẫn nhiên liệu khí nén, khí gas.

• Đường ống truyền dẫn hơi nóng, nước condensate trong nhà máy nhiệt điện, dệt nhuộm.

• Dây chuyền sản xuất thực phẩm, đồ uống, bia rượu và dược phẩm vi sinh.

• Các công trình đóng tàu và giàn khoan khai thác ngoài khơi.

Những Sai Lầm Khi Lựa Chọn Và Lắp Đặt

Một vài sơ suất nhỏ trong khâu chọn lựa và thi công có thể khiến van hoạt động không đúng chức năng, thậm chí gây ra sự cố nghiêm trọng:

Lắp ngược chiều dòng chảy

Mỗi van đều có mũi tên chỉ hướng lưu chất đúc nổi trên thân. Lắp ngược mũi tên sẽ chặn đứng toàn bộ dòng chảy, gây quá áp vỡ ống hoặc cháy động cơ bơm.

Không tương thích tiêu chuẩn mặt bích

Mặc dù van wafer dễ lắp, việc chọn sai cấp áp suất mặt bích (ví dụ dùng van PN16 kẹp mặt bích Class 300) có thể làm hở gioăng gây rò rỉ.

Lắp quá gần đầu xả máy bơm

Nếu lắp van quá gần đầu ra máy bơm (khoảng cách ngắn hơn 5 lần đường kính ống), dòng chảy xoáy mạnh sẽ làm rung lắc đĩa van liên tục, gây gãy trục hoặc biến dạng lò xo.

Siết bulông không đều tay

Siết lệch lực giữa các bulông đối xóm sẽ làm nghiêng thân van, nén lệch gioăng đệm và gây rò rỉ lưu chất ra bên ngoài.

Bỏ qua yếu tố môi chất khi chọn gioăng

Sử dụng gioăng EPDM cho đường ống dẫn dầu mỡ hay hóa chất đậm đặc sẽ làm gioăng bị mủn xơ, biến dạng chỉ sau thời gian ngắn.

Cách Chọn van một chiều dạng kẹp mặt bích Phù Hợp

Hãy áp dụng bảng checklist kiểm tra chuẩn kỹ thuật dưới đây trước khi đặt mua vật tư:

• Kiểm tra tính chất môi chất (Xác định xem lưu chất là nước, hơi, dầu hay hóa chất để chọn thân Inox, Gang hay Thép).

• Xác định chính xác kích thước DN của đường ống hiện hữu.

• Tra cứu áp suất làm việc thực tế (PN10, PN16, PN25 hay Class 150/300).

• Xác định nhiệt độ tối đa của hệ thống để lựa chọn lớp lót gioăng (EPDM chịu tối đa 120°C, PTFE chịu đến 200°C).

• Kiểm tra tiêu chuẩn mặt bích đang dùng trên đường ống (JIS 10K, DIN PN16 hay ANSI 150).

• Ưu tiên chọn thương hiệu uy tín có đầy đủ chứng chỉ CO/CQ và kết quả kiểm định thử áp.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Tuân thủ đúng quy trình thi công giúp thiết bị đạt hiệu suất vận hành tối đa:

1. Làm sạch hoàn toàn mạt sắt, cát bẩn bên trong lòng hai đầu mặt bích.

2. Kiểm tra hướng mũi tên chỉ dòng chảy trên thân van trùng khớp với hướng đi của lưu chất.

3. Chèn đệm làm kín (Gasket) vào hai mặt tiếp xúc của van.

4. Đặt van lọt vào giữa hai mặt bích, xỏ các thanh ren (Stud bolt) qua các lỗ mặt bích và tai định vị của van.

5. Siết đai ốc nhẹ nhàng theo thứ tự hình sao (đối xứng) để van tự định tâm, sau đó dùng cờ-lê cân lực siết chặt đủ tải.

6. Chạy thử nghiệm hệ thống, kiểm tra xem có hiện tượng rò rỉ hoặc tiếng động bất thường không.

7. Định kỳ 6–12 tháng/lần, tiến hành tháo van kiểm tra độ đàn hồi của lò xo và độ mòn của đĩa van.

Câu Hỏi Thường Gặp

Flanged wafer check valve là gì?

Đây là loại van một chiều có thiết kế thân mỏng dạng wafer, được lắp kẹp gọn gàng giữa hai mặt bích đường ống nhằm ngăn chặn dòng chảy ngược hoàn toàn tự động.

Van có dùng cho nước nóng và hơi không?

Có. Khi lựa chọn phiên bản thân thép đúc WCB hoặc Inox 304/316 kết hợp với gioăng PTFE hoặc làm kín kim loại - kim loại (Metal to Metal), van chịu được nhiệt độ lên đến 400°C.

van một chiều dạng kẹp mặt bích khác swing check valve như thế nào?

Van wafer có chiều dài lắp đặt cực ngắn, trọng lượng siêu nhẹ, chống hiện tượng búa nước tốt hơn nhờ lò xo nén; trong khi van swing check cồng kềnh hơn nhưng cho lưu lượng đi qua tối đa với độ cản dòng rất thấp.

Van có thể lắp theo phương đứng được không?

Hoàn toàn được, miễn là hướng dòng chảy đi từ dưới lên trên (đối với dòng van có lò xo hỗ trợ). Tránh lắp dòng chảy đi từ trên xuống vì trọng lực sẽ làm đĩa van khó mở hoàn toàn.

Bao lâu nên bảo trì van một lần?

Thời gian bảo trì khuyến nghị là từ 6 đến 12 tháng/lần tùy thuộc vào độ sạch của môi chất và tần suất đóng ngắt của hệ thống.
