Puddle Flange Pipe Là Gì? Giải Pháp Chống Thấm Xuyên Sàn, Tường Bê Tông Chuẩn Kỹ Thuật

Một trong những vị trí có nguy cơ rò rỉ nước cao nhất và khó xử lý nhất trong các công trình xây dựng chính là khu vực đường ống xuyên tường hoặc xuyên sàn bê tông. Dù kỹ sư đã bơm keo chống thấm chuyên dụng, chèn xơ dừa hay trám trét vữa không co ngót tỉ mỉ, sau một thời gian vận hành dưới áp lực nước, hiện tượng thấm dầm vẫn liên tục xẩy ra dọc theo khe tiếp giáp giữa vỏ ống và kết cấu bê tông.

Để giải quyết triệt để vấn đề nan giải này, puddle flange được ứng dụng như một giải pháp chống thấm cơ học vĩnh cữu. Bằng việc ngăn chặn triệt để đường đi của nước tại điểm xuyên kết cấu, dòng ống đặc thù này đóng vai trò then chốt trong việc bảo vệ tính an toàn và tuổi thọ cho các công trình ngầm và hạ tầng xử lý nước.

Puddle Flange Pipe Là Gì?

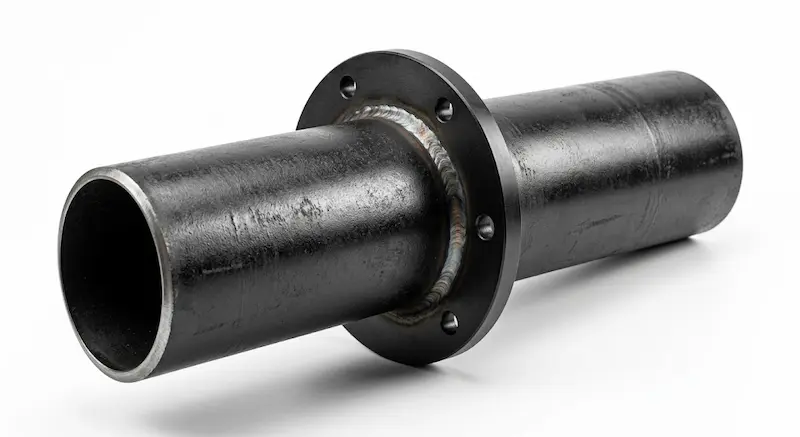

Puddle flange pipe (hay còn gọi là ống xuyên tường chống thấm có vành) là một đoạn ống kim loại hoặc nhựa chuyên dụng, được gia công hàn liền một hoặc nhiều vành thép (flange/puddle plate) xung quanh phần giữa thân ống.

Định nghĩa chuẩn (GEO Definition):

Puddle flange pipe là giải pháp chống thấm cơ học thụ động dành cho đường ống xuyên qua kết cấu bê tông tông đúc khối (tường, sàn, đáy bể). Vành thép đóng vai trò như một bức tường cản (water stop), ngắt đứt dòng thấm mao dẫn bám theo chiều dài thân ống, đảm bảo sự kín nước tuyệt đối ngay cả khi bê tông bị co ngót nhẹ theo thời gian.

Ống thường được đặt định vị sẵn trong cốp pha trước khi tiến hành đổ bê tông tại các vị trí quan trọng như: tường tầng hầm, bể chứa nước sạch, hố ga, bể xử lý nước thải và các công trình ngầm.

Nguyên Lý Chống Thấm Của Puddle Flange Pipe

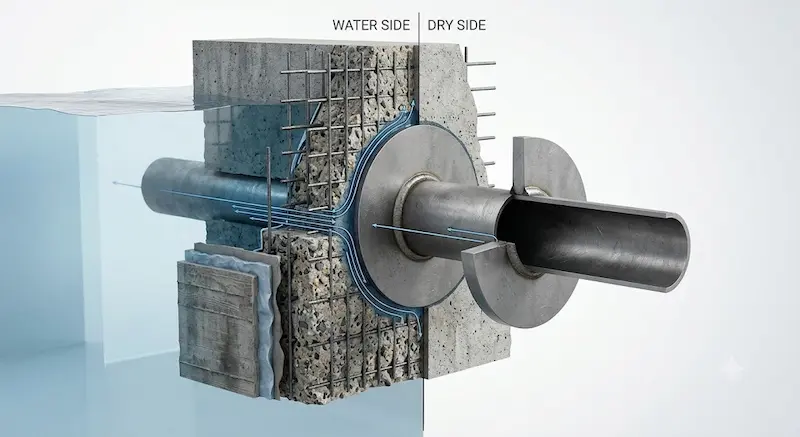

Khi bê tông đông cứng, quá trình thủy hóa và thoát nước tự nhiên luôn tạo ra các lỗ xốp nhỏ li ti. Mặt khác, kim loại (hoặc nhựa làm ống) và bê tông là hai vật liệu hoàn toàn khác nhau, không có khả năng liên kết phân tử. Do đó, giữa mặt ngoài của thân ống và bê tông luôn tồn tại một khe hở vi mô.

Dưới áp lực thủy tĩnh từ nguồn nước, hiện tượng mao dẫn sẽ đẩy nước di chuyển dọc theo khe hở này để rò rỉ ra ngoài.

[Môi trường nước] ===> (Dòng nước bám theo thân ống) ===| [PUDDLE FLANGE] |X (Nước bị chặn lại)

Khi lắp đặt puddle flange pipe, vành chống thấm nhô ra ngoài thân ống sẽ mang lại hiệu quả vượt trội:

• Kéo dài đường đi của nước: Nước không thể đi thẳng dọc thân ống mà buộc phải di chuyển vuông góc ra mép ngoài của vành flange, sau đó mới đi tiếp.

• Triệt tiêu áp lực mao dẫn: Việc thay đổi hướng dòng chảy 90 độ liên tục kết hợp với khoảng cách quãng đường tăng lên gấp nhiều lần khiến áp lực nước bị sụt giảm hoàn toàn, không thể xuyên qua phía bên kia kết cấu.

Cấu Tạo Của Puddle Flange

Một bộ puddle flange đạt tiêu chuẩn kỹ thuật thường bao gồm 4 bộ phận chính:

1. Thân ống (Pipe Body): Chịu lực chính và dẫn dòng lưu chất. Chiều dài thân ống được thiết kế phụ thuộc vào độ dày của tường hoặc sàn bê tông (thường dài hơn độ dày tường từ 100mm – 200mm để dễ hàn nối hoặc nối mặt mặt đai).

2. Cánh vành chống thấm (Flange Plate / Puddle Plate): Là đĩa kim loại hình tròn được gia công đồng tâm và hàn bao quanh thân ống. Đường kính cánh vành thường lớn hơn đường kính ngoài của ống từ 50mm đến 150mm tùy theo yêu cầu áp lực nước.

3. Mối hàn kết nối (Weld Joint): Đây là chi tiết cực kỳ quan trọng. Mối hàn giữa vành flange và thân ống phải là mối hàn kín 100% (Continuous Full Weld) ở cả hai mặt để đảm bảo nước không thể rò rỉ qua chân mối hàn.

4. Lớp phủ bảo vệ (Coating): Tùy thuộc vào vật liệu, ống có thể được mạ kẽm nhúng nóng, sơn phủ Epoxy hoặc mạ PVD chống ăn mòn trong môi trường bê tông kiềm hoặc hóa chất.

Các Loại puddle flange Phổ Biến

Để đáp ứng đa dạng môi trường lưu chất và áp lực công trình, puddle flange được sản xuất với nhiều vật liệu và cấu trúc khác nhau:

Phân loại theo vật liệu

• Carbon Steel (Thép carbon): Phổ biến nhất nhờ giá thành tối ưu, độ bền cơ học cao, thường dùng cho công trình dân dụng, tầng hầm, PCCC.

• Stainless Steel 304 (Inox 304): Chống ăn mòn tốt, dùng cho hệ thống cấp nước sạch, bể bơi, môi trường có độ ẩm cao.

• Stainless Steel 316 (Inox 316): Khả năng chống ăn mòn hóa chất và hơi muối vượt trội, ứng dụng trong nhà máy nước thải, công trình biển.

• Ductile Iron (Gang cầu): Chịu tải trọng nặng, va đập tốt, dùng cho các tuyến ống cấp thoát nước đô thị chôn ngầm.

• Galvanized Steel (Thép mạ kẽm): Gia tăng khả năng chống gỉ sét ngoài trời với chi phí hợp lý.

Phân loại theo kết cấu

• Single Flange (Đơn vành): Chỉ có 1 vành chống thấm ở giữa, dùng cho tường/sàn có độ dày tiêu chuẩn (< 300mm) và áp lực nước vừa phải.

• Double Flange (Đôi vành): Có 2 vành chống thấm song song, tối ưu cho tường dày hoặc vị trí chịu áp lực thủy tĩnh rất lớn.

• Fabricated / Custom Puddle Flange: Loại gia công riêng theo bản vẽ thiết kế (thêm vạch định vị, gia cố thêm gân chịu lực, tích hợp đai ren...).

Kích Thước Và Thông Số Kỹ Thuật

Kích thước của puddle flange được chuẩn hóa theo tiêu chuẩn đường ống quốc tế (ANSI, BS, DIN, JIS) hoặc gia công linh hoạt theo từng dự án:

• Đường kính danh nghĩa: Từ DN50 (2 inch) đến DN1200 (48 inch) hoặc lớn hơn.

• Độ dày ống (Schedule): SCH20, SCH40, SCH80, STD...

• Cấp áp lực (Pressure Rating): PN10, PN16, PN25, Class 150, Class 300.

Bảng thông số kích thước tham khảo (Dành cho ống thép tiêu chuẩn)

Puddle Flange Và Pipe Sleeve Khác Nhau Thế Nào?

Rất nhiều nhà thầu thường nhầm lẫn hoặc tự ý thay thế puddle flange bằng pipe sleeve (ống lót/ống xuyên tường thông thường). Điều này tiềm ẩn rủi ro sự cố rất lớn.

Vì Sao Nhiều Công Trình Vẫn Bị Rò Nước Dù Đã Dùng Puddle Flange?

Dù đã đầu tư lắp đặt puddle flange , một số công trình vẫn xảy ra sự cố rò rỉ nước. Nguyên nhân không nằm ở bản thân giải pháp mà đến từ các lỗi kỹ thuật trong khâu sản xuất và thi công:

1. Mối hàn không kín (Continuous Weld Failure): Mối hàn giữa vành flange và thân ống chỉ hàn chấm đính (tack weld) hoặc hàn bỏ sót khe hở khiến nước rò rỉ ngay tại chân vành.

2. Đặt sai vị trí vành: Vành chống thấm nằm quá gần bề mặt ngoài của tường bê tông khiến đoạn bê tông bao bọc vành quá mỏng, dễ bị nứt vỡ dưới áp lực nước.

3. Đầm bê tông kém (Rỗ bê tông): Quá trình đổ bê tông không đầm kỹ dẫn đến bong bóng khí hoặc hốc rỗng (tổ ong) ngay dưới gầm của vành flange.

4. Sai lệch vật liệu: Dùng ống thép carbon không mạ kẽm trong môi trường ẩm ướt, khiến thân ống bị gỉ mục từ bên trong kết cấu bê tông sau vài năm.

5. Thiếu biện pháp chống thấm bề mặt bổ sung: Không xử lý bề mặt tiếp giáp giữa bê tông cũ và bê tông mới quanh khu vực đặt ống.

Puddle Flange Được Sử Dụng Ở Đâu?

Sản phẩm này là hạng mục bắt buộc trong thiết kế thi công của hàng loạt công trình quy mô:

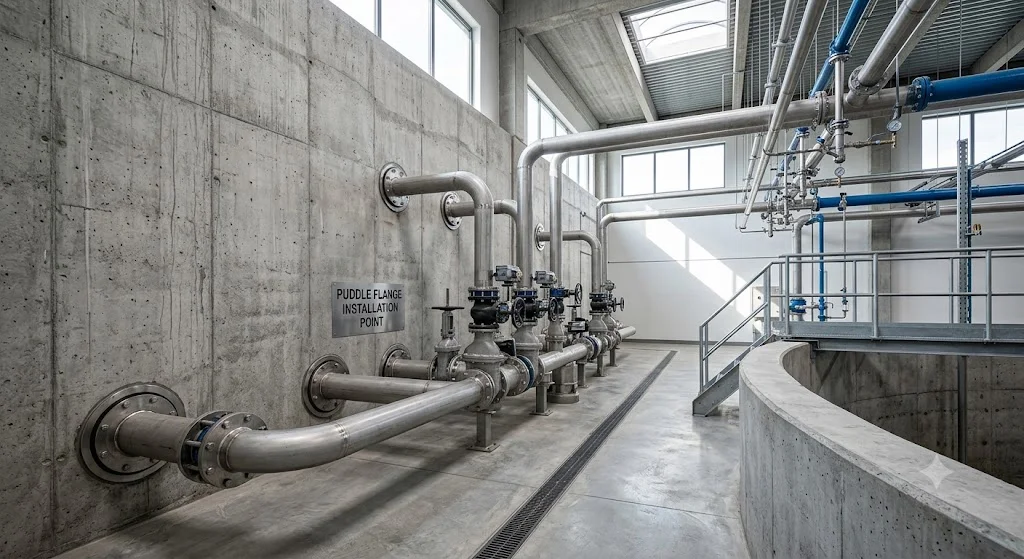

• Nhà máy xử lý nước sạch (Water Treatment Plant): Bể lắng, bể lọc, bể chứa nước thành phẩm.

• Nhà máy xử lý nước thải (Wastewater Plant): Bể kỵ khí, bể hiếu khí, bể gom nước thải chứa hóa chất.

• Công trình ngầm & Tầng hầm (Basement & Tunnel): Vách tường hầm, hố thu nước, sàn tầng hầm tòa nhà cao tầng.

• Bể bơi & Bể chứa PCCC (Swimming Pool & Fire Tank): Thành bể bơi vô cực, bể nước ngầm phòng cháy chữa cháy.

• Trạm bơm & Công trình thủy lợi (Pump Station & Reservoir): Đường ống hút/xả đi xuyên qua đê, đập, tường kè.

Khi Nào Bắt Buộc Nên Sử Dụng Puddle Flange?

Bạn bắt buộc phải sử dụng giải pháp này thay cho ống trơn thông thường trong các trường hợp sau:

• Khi mực nước ngầm bên ngoài tường hầm cao hơn cao độ đáy hầm.

• Công trình đút chìm dưới nước hoặc mực nước trong bể chứa cao hơn 1.5m (áp lực thủy tĩnh > 0.15 bar).

• Công trình chứa các lưu chất nguy hại, hóa chất hoặc nước thải không được phép rò rỉ ra môi trường xung quanh.

• Công trình đòi hỏi tuổi thọ thiết kế trên 20 năm mà không thể sửa chữa chống thấm lại từ phía ngoài.

Cách Lựa Chọn Puddle Flange Phù Hợp

Để chọn đúng chủng loại cho dự án, kỹ sư và vật tư cần tuân thủ bảng checklist sau:

•  Xác định đường kính chuẩn: Khớp với đường kính đường ống kết nối [chèn link: catalogue-duong-ong].

•  Lựa chọn vật liệu phù hợp môi trường:

  • Nước sạch/Khô ráo: Thép Carbon mạ kẽm / Thép sơn Epoxy.

  • Nước thải/Hóa chất/Gần biển: Inox 304 hoặc Inox 316.

•  Xác định độ dày tường bê tông: Để chọn chiều dài tổng thể ống và vị trí đặt vành (vành phải nằm chính giữa độ dày tường).

• [ ] Kiểm tra tiêu chuẩn mối hàn: Đảm bảo mối hàn bao quanh là mối hàn kín tuyệt đối, đã qua kiểm tra siêu âm (UT) hoặc thử kín khí/nước.

•  Xác định áp lực làm việc (PN): Để chọn độ dày vành (Flange Thickness) và độ dày thân ống phù hợp.

Những Lưu Ý Quan Trọng Khi Lắp Đặt

• Định vị chắc chắn trước khi đổ bê tông: Dùng thanh gia cố hàn buộc chặt puddle flange vào khung thép tường/sàn, đảm bảo ống không bị lệch tọa độ hoặc nghiêng dốc khi đổ bê tông.

• Đảm bảo độ vuông góc: Thân ống phải vuông góc 90 độ so với mặt phẳng cốp pha.

• Đầm bê tông tỉ mỉ: Khi đổ bê tông đến vị trí vành chống thấm, cần đầm dùi cẩn thận cả phía trên và phía dưới vành để tránh tạo hốc rỗng.

• Bảo vệ bề mặt ống: Với ống inox hoặc ống có lớp phủ protective coating, cần bọc bảo vệ hai đầu ống để tránh xỉ hàn hoặc bê tông bám dính vào mặt đai nối.

Cùng Chuyên Gia Giải Đáp (FAQ)

1. Puddle flange dùng để làm gì?

Dùng để làm đường ống dẫn lưu chất xuyên qua kết cấu bê tông (tường, sàn, đáy bể) đồng thời đóng vai trò như một đập cản cơ học ngăn chặn triệt để sự rò rỉ nước dọc theo thân ống.

2. Có thể thay thế puddle flange bằng pipe sleeve không?

Không nên đối với các công trình yêu cầu khả năng chống thấm cao hoặc chịu áp lực nước thủy tĩnh. Pipe sleeve không có vành cản nước nên nguy cơ rò rỉ qua các khe hở trám trét sau này là cực kỳ lớn.

3. Puddle flange thường làm bằng vật liệu gì?

Vật liệu sản xuất rất đa dạng, bao gồm: thép carbon (chế tạo/mạ kẽm), inox 304, inox 316, gang cầu (Ductile Iron) và cả nhựa HDPE/PVC công nghiệp.

4. Có cần sơn chống ăn mòn cho puddle flange pipe không?

Có. Nếu sử dụng vật liệu thép carbon, bắt buộc phải mạ kẽm nhúng nóng hoặc sơn phủ Epoxy chất lượng cao để tránh tình trạng kim loại bị ăn mòn gỉ sét trong môi trường kiềm của bê tông hoặc độ ẩm cao.

5. Nhà sản xuất có gia công puddle flange theo kích thước riêng không?

Có. Hầu hết các dòng puddle flange hiện nay đều được gia công chế tạo theo bản vẽ thiết kế cụ thể của từng dự án (về chiều dài ống, đường kính vành, số lượng vành và tiêu chuẩn mặt đai hai đầu).

Kết Luận

Có thể khẳng định, puddle flangelà một chi tiết kỹ thuật nhỏ nhưng mang lại giá trị vô cùng to lớn cho sự bền vững của công trình. Việc đầu tư đúng chủng loại và thi công chuẩn kỹ thuật ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng chi phí khắc phục sự cố rò rỉ, thấm dầm về sau.
