Vì sao chọn đúng van DN15 lại quan trọng cho hệ thống đường ống nhỏ?

Khi thi công hệ thống cấp nước, khí nén, hơi hoặc các tuyến ống công nghiệp nhỏ, người dùng thường xuyên được yêu cầu sử dụng van dn15. Tuy nhiên, không phải ai cũng nắm rõ van dn15 tương đương kích thước nào, đường kính thực tế ra sao và nên chọn kiểu van ren hay kết nối gì để lắp đặt chính xác.

Nhiều người thường lầm tưởng DN15 là kích thước đo lường tuyệt đối 15 mm, dẫn đến việc chọn sai loại khiến thiết bị không tương thích với đường ống. Việc phân tích rõ ràng các thông số về quy cách danh nghĩa, inch tương đương và chủng loại van sẽ giúp kỹ thuật viên và chủ đầu tư tránh được những sai sót tốn kém.

Van DN15 là gì?

Van là loại van công nghiệp có kích thước danh nghĩa DN15 (Nominal Diameter 15), được sử dụng chuyên biệt trên các tuyến đường ống quy mô nhỏ tương ứng. Trong các tiêu chuẩn kỹ thuật thông dụng, quy cách này thường được quy đổi gần đúng là 1/2 inch.

Thuật ngữ DN viết tắt cho Nominal Diameter (đường kính danh nghĩa). Do đó, van không đồng nghĩa với việc đường kính đo thực tế bên ngoài hay bên trong chính xác tuyệt đối là 15 mm. Con số này phụ thuộc vào tiêu chuẩn sản xuất, loại kết nối, vật liệu chế tạo, độ dày thành ống và tiêu chuẩn ren.

DN15 tương đương bao nhiêu inch? Kích thước thực tế là bao nhiêu?

Van có kích thước quy đổi tiêu chuẩn tương đương với ống 1/2 inch (thường gọi là ống phi 21 trong dân dụng). Tuy nhiên, cần ghi nhớ rằng DN chỉ là ký hiệu danh nghĩa, còn đường kính thực tế của mặt bích hay đầu ren sẽ dao động tùy thuộc vào tiêu chuẩn quốc tế như BS, ANSI, JIS hay DIN.

Với các dòng van kết nối ren, việc kiểm tra chính xác bước ren và chuẩn ren (NPT, BSPT, G) là bắt buộc để đảm bảo khớp nối không bị rò rỉ áp lực khi siết chặt.

Van DN15 có những loại nào?

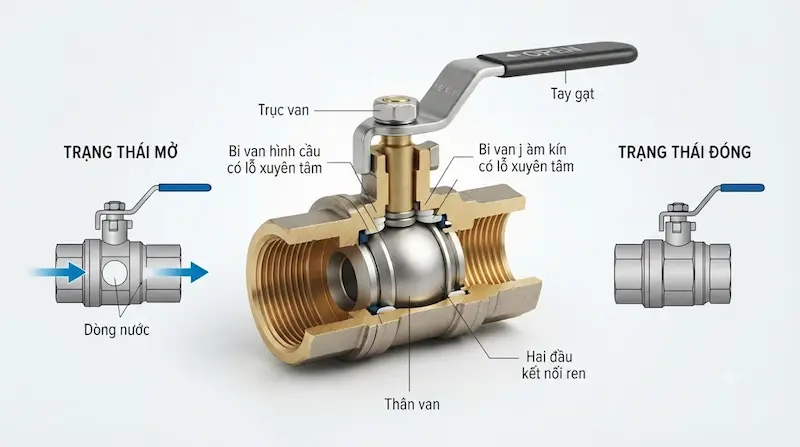

1. Van bi DN15: Thiết kế cơ chế đóng mở nhanh bằng tay gạt hoặc tay bướm. Đây là loại van phổ biến nhất cho hệ thống nước và khí nén nhờ thao tác nhẹ nhàng, gọn gàng.

2. Van cổng DN15: Vận hành đóng mở thông qua cánh van di chuyển lên xuống. Thiết bị này phù hợp cho nhiệm vụ đóng mở hoàn toàn dòng chảy, tuyệt đối không dùng để điều tiết lưu lượng liên tục.

3. Van cầu DN15: Cấu trúc dòng chảy uốn lượn giúp van cầu kiểm soát và điều tiết lưu lượng cực tốt, dù gây ra tổn thất áp suất cao hơn các dòng van bi.

4. Van một chiều DN15: Cho phép lưu chất chuyển động theo một hướng duy nhất, ngăn chặn tình trạng dòng chảy ngược làm hại máy bơm hoặc thiết bị phía trước.

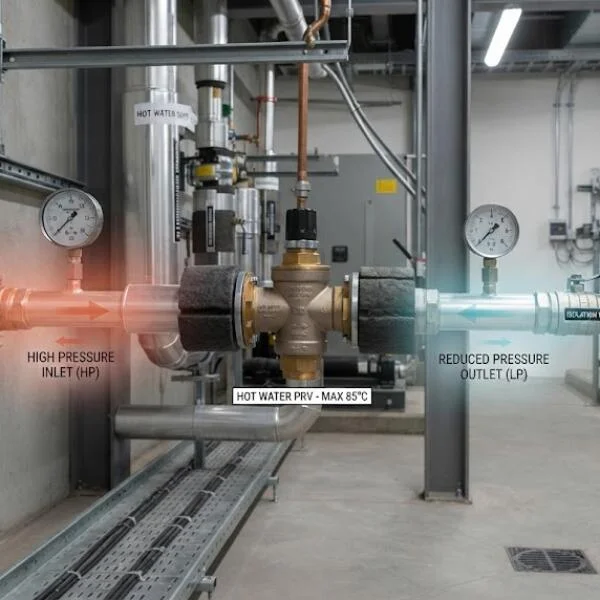

5. Van giảm áp / van điều áp DN15: Giải pháp chuyên dụng để kiểm soát và hạ áp suất đầu vào lớn về mức an toàn ổn định cho các thiết bị hạ lưu.

6. Van điện từ DN15: Đóng mở dòng chảy hoàn toàn tự động thông qua tín hiệu dòng điện (24V hoặc 220V), thích hợp cho các hệ thống tự động hóa thông minh.

Thông số kỹ thuật cần quan tâm khi chọn van

1. Kích thước danh nghĩa: Chuẩn xác quy cách DN15 để đồng bộ với toàn hệ thống đường ống.

2. Kiểu kết nối: Phổ biến là ren trong hoặc ren ngoài 1/2 inch, cần xác định rõ tiêu chuẩn ren kết nối.

3. Vật liệu cấu tạo: Tùy thuộc vào môi chất để chọn đồng thau (cho nước sạch), Inox 304/316 (cho thực phẩm, hóa chất, chống ăn mòn) hoặc gang/thép.

4. Áp suất làm việc (PN / Class): Không được bỏ qua giới hạn áp suất tối đa mà van chịu được để tránh nứt vỡ.

5. Nhiệt độ môi chất: Yếu tố sống còn khi chọn van cho hệ thống hơi nóng, dầu truyền nhiệt hay nước nóng áp lực cao.

6. Đặc tính môi chất: Nước, dầu, khí hay hóa chất ăn mòn đòi hỏi các loại gioăng làm kín (EPDM, PTFE, Viton) tương ứng.

So sánh van với DN10, DN20 và DN25

Việc lựa chọn quy cách van không thể chỉ dựa vào đường kính ngoài của ống mà phải tính toán kỹ lưỡng lưu lượng dòng chảy, áp suất hệ thống, tốc độ chất lỏng và nhu cầu vận hành thực tế.

Van ren trong và ren ngoài khác nhau như thế nào?

• Van ren trong: Phần ren được tiện ở phía bên trong thân van, phù hợp kết nối với các đầu ống hoặc phụ kiện có ren ngoài tương ứng.

• Van ren ngoài: Phần ren nằm lộ ở bên ngoài thân van, kết nối thuận lợi với các khớp nối hoặc phụ kiện có ren trong.

• Van ren trong – ren ngoài: Thiết kế kết hợp một đầu trong một đầu ngoài, giải quyết các góc hẹp hoặc yêu cầu lắp đặt đặc thù.

Điểm mấu chốt là kỹ thuật viên phải kiểm tra kỹ tiêu chuẩn ren (như ren BSP hoặc NPT) để tránh tình trạng mua đúng mã van nhưng không thể vặn khớp vào đường ống.

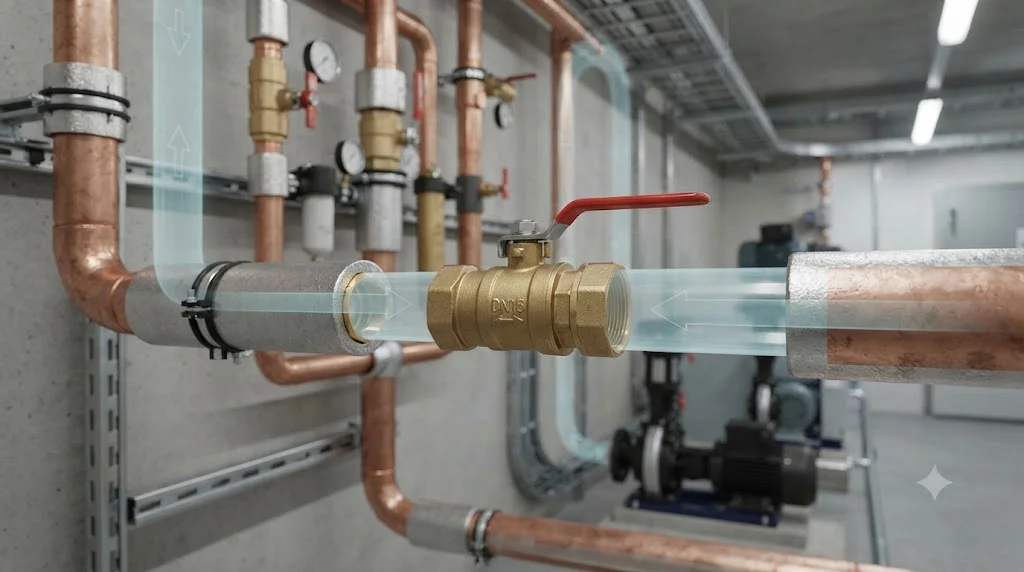

Van được sử dụng ở đâu?

• Hệ thống cấp nước: Dùng rộng rãi trong cấp nước sinh hoạt dân dụng, hệ thống đường ống trước máy bơm, mạng lưới nước nóng lạnh và các thiết bị vệ sinh cao cấp.

• Hệ thống khí nén: Lắp đặt trên các nhánh phân phối khí nén nhà xưởng, đường ống điều khiển khí cụ.

• Hệ thống công nghiệp phụ trợ: Gắn trên máy móc tự động, thiết bị xử lý nước tinh khiết (RO), dây chuyền hóa chất quy mô nhỏ.

• Hệ thống hơi nóng: Sử dụng làm van đóng ngắt tại các nhánh lò hơi nhỏ khi vật liệu và gioăng chịu nhiệt đáp ứng đủ tiêu chuẩn kỹ thuật.

Những sai lầm thường gặp khi mua van

• Sai lầm 1: Nghĩ DN15 có đường kính chính xác 15 mm $\rightarrow$ Dẫn đến hiểu lầm kỹ thuật, chọn sai phụ kiện kết nối.

• Sai lầm 2: Chỉ nhìn kích thước DN mà bỏ qua chuẩn ren $\rightarrow$ Kích thước đúng nhưng khác bước ren, không thể lắp vào đường ống.

• Sai lầm 3: Chọn van giá rẻ không rõ nguồn gốc $\rightarrow$ Vật liệu kém chất lượng, gioăng mau lão hóa, dễ rò rỉ và tuổi thọ thấp.

• Sai lầm 4: Sử dụng sai chức năng van $\rightarrow$ Dùng van cổng hoặc van bi cho mục đích điều tiết lưu lượng liên tục gây hỏng hóc nhanh chóng.

• Sai lầm 5: Bỏ qua yếu tố môi chất $\rightarrow$ Dùng van nước thông thường cho hóa chất hoặc hơi nóng dẫn đến phá hủy vật liệu van.

Cách chọn van phù hợp cho hệ thống

1. Bước 1: Xác định đường kính ống: Kiểm tra kích thước danh nghĩa thực tế của đường ống hiện hữu.

2. Bước 2: Xác định kiểu kết nối: Chọn loại ren trong, ren ngoài hay dạng kết nối đặc biệt theo bản vẽ thiết kế.

3. Bước 3: Xác định môi chất: Làm rõ lưu chất là nước, khí nén, dầu, hóa chất hay hơi nóng.

4. Bước 4: Kiểm tra áp suất: Đảm bảo chỉ số PN của van cao hơn áp suất làm việc tối đa của hệ thống.

5. Bước 5: Kiểm tra nhiệt độ: Đối chiếu giới hạn chịu nhiệt của vật liệu thân van và gioăng làm kín.

6. Bước 6: Chọn vật liệu tối ưu: Ưu tiên đồng cho nước sạch, inox cho môi trường ăn mòn hoặc hóa chất.

• Checklist trước khi mua:

  •  Đúng kích thước danh nghĩa DN15

  •  Đúng kiểu kết nối kỹ thuật

  •  Chuẩn ren khớp hoàn toàn với ống

  •  Vật liệu thân van tương thích môi chất

  • Định mức áp suất (PN) đạt yêu cầu

  •  Giới hạn nhiệt độ vận hành an toàn

  •  Đúng chủng loại mục đích sử dụng (Đóng mở / Điều tiết / Giảm áp)

Câu hỏi thường gặp về van

Van DN15 tương đương bao nhiêu inch?

Van được quy đổi tương đương với kích thước 1/2 inch trong tiêu chuẩn hệ thống ống nước thông dụng.

DN15 có phải đường kính 15 mm không?

Không. DN15 là kích thước danh nghĩa, không phải đường kính đo thực tế chính xác 15 mm của thiết bị.

Van có những loại nào?

Phổ biến nhất gồm van bi DN15, van cổng DN15, van cầu DN15, van một chiều DN15, van điện từ DN15 và van điều áp DN15.

Van dùng cho đường ống nào?

Thiết bị được thiết kế chuyên dụng cho các tuyến ống có quy kích thước danh nghĩa DN15, xuất hiện dày đặc trong các hệ thống dân dụng và công nghiệp nhỏ.

Khi mua van cần kiểm tra gì?

Cần kiểm tra kỹ kích thước danh nghĩa, kiểu kết nối, chuẩn ren, vật liệu cấu tạo, áp suất làm việc, nhiệt độ và đặc tính môi chất.

Kết luận: Chọn van không chỉ dựa vào kích thước

Việc trang bị van đòi hỏi sự thấu hiểu về bản chất quy cách danh nghĩa, tỷ lệ quy đổi inch, tiêu chuẩn ren kết nối cũng như các yếu tố về áp suất, nhiệt độ và môi chất làm việc. Tuyệt đối không nên chọn van chỉ dựa vào cảm tính kích thước hoặc giá thành rẻ để tránh rủi ro không tương thích cho toàn bộ hệ thống.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van dn15
