Low cracking pressure check valve: Nguyên Lý Hoạt Động và Hướng Dẫn Lựa Chọn

Một hệ thống chỉ tạo ra vài phần mười psi áp suất chênh lệch. Van một chiều thông thường không mở đủ sớm, làm hạn chế lưu lượng hoặc khiến bơm phải tạo thêm áp suất. Nhưng nếu chỉ chọn loại van có áp suất mở thấp nhất, liệu đó có phải là lựa chọn tốt nhất?

Van một chiều phải thực hiện hai nhiệm vụ tưởng chừng trái ngược nhau: mở dễ dàng khi dòng chảy đi đúng chiều, và đóng thật kín khi dòng chảy đảo chiều. Trong đó, áp suất mở (cracking pressure) ảnh hưởng trực tiếp đến điều kiện bắt đầu vận hành của van. Chính vì vậy, việc lựa chọn van một chiều áp suất mở thấp (low cracking pressure check valve) không nên chỉ dựa vào một con số psi đơn độc trên catalogue, mà phải căn cứ vào áp suất chênh lệch thực tế, lưu lượng, môi chất, yêu cầu rò rỉ và điều kiện áp suất ngược.

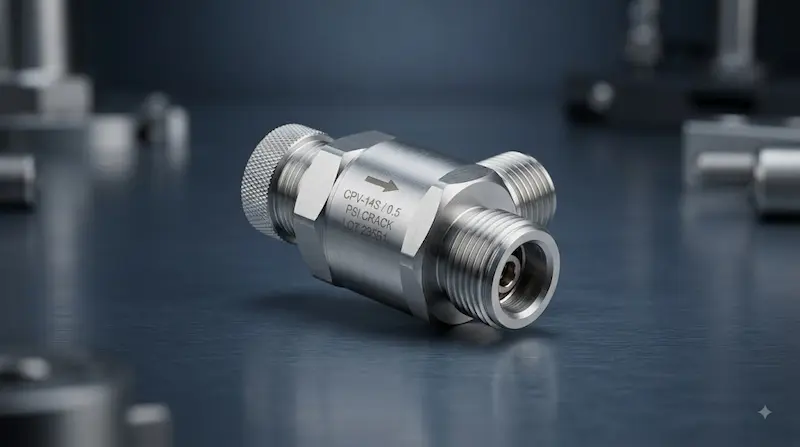

Low cracking pressure check valve Là Gì?

Áp suất mở (cracking pressure) là mức áp suất chênh lệch tối thiểu cần thiết để van một chiều bắt đầu mở cho dòng chảy đi theo chiều thuận. Trong khi đó, low cracking pressure check valve thấp là dòng van được thiết kế để mở ngay cả khi áp suất chênh lệch nhỏ hơn đáng kể so với các thiết kế van thông thường.

Công thức tính áp suất chênh lệch cơ bản:

Ví dụ thực tế: Nếu áp suất đầu vào là $1.2\text{ psi}$ và đầu ra là $1.0\text{ psi}$, chênh lệch áp suất ($\Delta P$) sẽ là $0.2\text{ psi}$. Nếu bạn dùng van có áp suất mở $0.1\text{ psi}$, van sẽ đủ điều kiện để mở. Ngược lại, nếu van yêu cầu áp suất mở là $0.5\text{ psi}$, van sẽ giữ nguyên trạng thái đóng do áp suất chưa đạt ngưỡng.

Cần lưu ý rằng áp suất mở chỉ là điểm khởi đầu giúp van bắt đầu hé mở, hoàn toàn không đồng nghĩa với mức độ sụt áp (pressure drop) của van tại mọi lưu lượng dòng chảy.

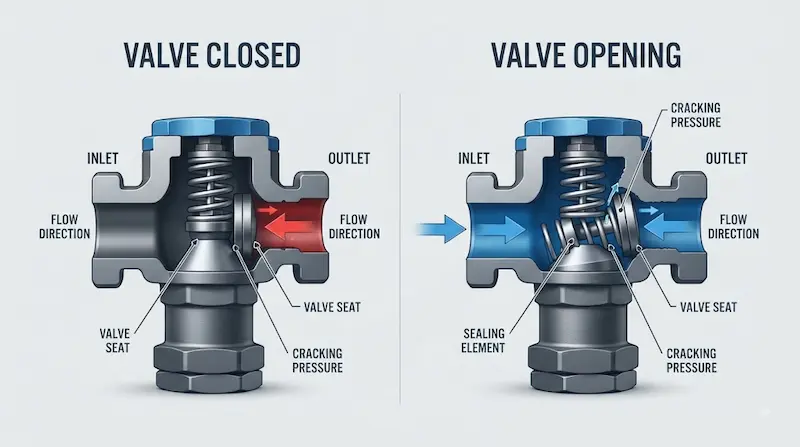

Nguyên Lý Hoạt Động Của low cracking pressure check valve

Để hiểu cách vận hành của một low cracking pressure check valve, chúng ta cần nắm rõ các thành phần cấu tạo cơ bản bao gồm: thân van (valve body), đế van (seat), bộ phận đóng mở (poppet, bi, đĩa hoặc màng ngăn), lò xo (spring) và đường dẫn dòng (flow path).

Nguyên lý hoạt động được chia thành 3 trạng thái chính:

1. Không có dòng chảy (No flow): Lò xo hoặc cơ cấu làm kín giữ van ở trạng thái đóng hoàn toàn.

2. Áp suất thuận tăng (Forward pressure rises): Áp suất chênh lệch tác động trực tiếp lên bộ phận đóng mở. Khi lực do áp suất tạo ra vượt qua lực giữ của lò xo, van bắt đầu mở (crack open).

3. Dòng chảy ngược (Reverse flow): Khi áp suất chênh lệch đảo chiều, bộ phận đóng mở sẽ lập tức bị ép chặt trở lại đế van để ngăn chặn hoàn toàn hiện tượng chảy ngược.

Trái với suy nghĩ thông thường rằng "lò xo càng yếu thì van càng tốt", thực tế áp suất mở phụ thuộc vào nhiều yếu tố kỹ thuật phức tạp như lực lò xo, diện tích làm kín hiệu dụng, hình học của van, hướng lắp đặt, đặc tính lưu chất và dung sai sản xuất.

Các Loại Van Một Chiều Áp Suất Mở Thấp Phổ Biến

Các dòng van một chiều áp suất mở thấp trên thị trường thường được phân loại theo cơ chế đóng mở:

• Van một chiều dạng lò xo (Spring-loaded check valve): Sử dụng lò xo để kiểm soát lực đóng. Thiết kế này có thể tinh chỉnh để đạt áp suất mở rất thấp, phù hợp với nhiều hệ thống công nghiệp, tuy nhiên cần kiểm soát kỹ đặc tính sụt áp.

• Van một chiều dạng bi (Ball check valve): Bi di chuyển khỏi đế khi áp suất đạt đủ ngưỡng. Cấu trúc đơn giản, phù hợp với một số ứng dụng chất lỏng hoặc khí, nhưng hướng lắp đặt có thể ảnh hưởng trực tiếp đến hiệu suất.

• Van một chiều dạng màng (Diaphragm check valve): Sử dụng màng ngăn làm bộ phận đóng mở. Rất phù hợp với các hệ thống lưu lượng thấp hoặc xử lý lưu chất đặc thù, đòi hỏi cao về khả năng tương thích vật liệu.

• Van một chiều dạng mỏ vịt (Duckbill check valve): Sử dụng ống bọc cao su đàn hồi. Một số thiết kế dạng thu nhỏ (miniature duckbill check valves) có mức áp suất mở cực thấp, là một thực tế phổ biến trên thị trường hiện nay.

Các Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc đánh giá kỹ lưỡng các thông số kỹ thuật là bước quan trọng nhất trước khi đưa ra quyết định chọn mua.

Giao lưu chuyên gia: Do not select a check valve based on cracking pressure alone. Một chiếc van có áp suất mở thấp chưa chắc đã có mức sụt áp thấp, khả năng thông dòng cao hay độ bền đóng kín tuyệt vời. Các catalogue hiện nay đều thể hiện rõ những đánh đổi kỹ thuật giữa khả năng mở sớm, khả năng làm kín và định mức áp suất.

So Sánh Van Áp Suất Mở Thấp và Van Tiêu Chuẩn

Không phải lúc nào van có áp suất mở thấp cũng là lựa chọn tối ưu hơn cho mọi hệ thống đường ống.

Mục tiêu kỹ thuật là tìm ra điểm cân bằng hoàn hảo giữa độ nhạy khi mở và độ tin cậy khi làm kín. Các chuyên gia luôn nhấn mạnh sự đánh đổi giữa áp suất mở thấp, tổn thất áp suất và khả năng ngăn chặn dòng chảy ngược.

Tại Sao Áp Suất Mở Lại Quan Trọng?

Trong nhiều trường hợp thực tế, nguồn áp suất khả dụng trong hệ thống cực kỳ thấp, ví dụ như:

• Hệ thống cấp nước tự chảy theo trọng lực (Gravity-fed systems)

• Bơm áp suất thấp hoặc bơm định lượng

• Thiết bị đo đạc, lấy mẫu khí (Instrumentation & Gas sampling)

• Vi lưu thể (Microfluidics)

• Mạch khí nens và hệ thống chất lỏng lưu lượng thấp

• Một số vòng tuần hoàn nước hoặc hệ thống HVAC nhất định

Nếu áp suất mở quá cao (áp suất chênh lệch khả dụng nhỏ hơn áp suất mở), van sẽ vẫn đóng hoặc làm nghẽn dòng chảy. Ngược lại, nếu áp suất mở quá thấp nhưng cơ chế làm kín không tương thích, những biến động áp suất nhỏ trong hệ thống sẽ gây ra hiện tượng mở van ngoài ý muốn, rò rỉ và cách ly dòng ngược kém. Điều này giúp người đọc hiểu rằng áp suất mở là một tham số mang tính hệ thống, chứ không chỉ đơn thuần là thông số sản phẩm.

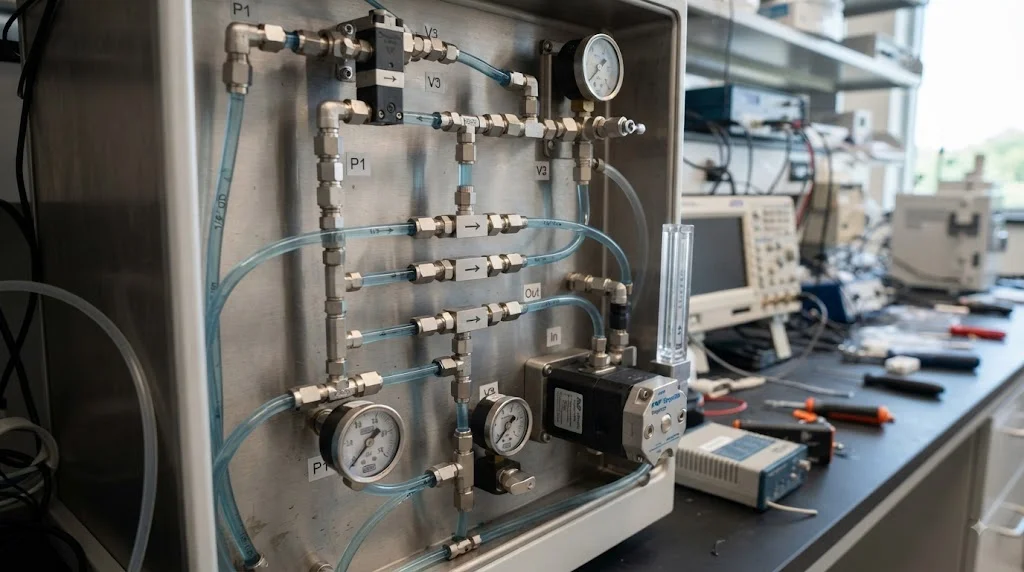

Ứng Dụng Thực Tế Của Van Một Chiều Áp Suất Mở Thấp

Các dòng van này được phân nhóm ứng dụng rộng rãi trong các lĩnh vực:

• Hệ thống chất lỏng áp suất thấp: Tuần hoàn nước, bơm định lượng, hệ thống lọc và các mạch tưới tiêu.

• Hệ thống khí: Thiết bị đo đạc, trạm lấy mẫu khí, mạch khí nén và xử lý khí áp suất thấp.

• Hệ thống bơm: Đường xả của bơm, bảo vệ chống dòng chảy ngược trong các hệ thống có cột áp hạn chế.

• Phòng thí nghiệm / hệ thống thu nhỏ: Thiết bị phân tích, hệ thống vi lưu thể và các mạch dẫn khí/chất lỏng lưu lượng nhỏ. Thực tế, các dòng van thu nhỏ áp suất mở thấp được dùng rất nhiều trong thiết bị đo đạc với mức áp suất mở dưới $0.5\text{ psig}$.

Những Sai Lầm Phổ Biến Khi Lựa Chọn Van Một Chiều Áp Suất Mở Thấp

Đây là phần giúp tăng cường độ uy tín chuyên gia (EEAT) và chiều sâu nội dung:

Sai lầm 1: Chọn van có áp suất mở thấp nhất. Không phải cứ thấp nhất là tốt nhất cho toàn hệ thống.

Sai lầm 2: Chỉ nhìn vào áp suất mở. Bỏ qua các yếu tố cốt lõi khác như hệ số Cv, sụt áp, độ rò rỉ, áp suất ngược và lưu lượng.

Sai lầm 3: Không tính đến áp suất hạ nguồn ($P_2$). Áp suất mở dựa trên áp suất chênh lệch ($\Delta P$), không chỉ dựa vào áp lực đầu vào đơn thuần.

Sai lầm 4: Không kiểm tra tính tương thích lưu chất. Khí và chất lỏng có hành vi lý hóa khác nhau; vật liệu chế tạo thân van và gioăng làm kín phải hoàn toàn tương thích.

Sai lầm 5: Không xem xét dung sai sản xuất. Con số "$0.5\text{ psi}$" trên catalogue không có nghĩa là hệ thống thực tế sẽ luôn vận hành chính xác tuyệt đối tại đúng con số đó.

Sai lầm 6: Nhầm lẫn giữa áp suất mở (cracking pressure) và áp suất đóng kín trở lại (reseating pressure). Đây là một điểm phân biệt kỹ thuật quan trọng cần nắm rõ.

Hướng Dẫn Lựa Chọn Van Một Chiều Áp Suất Mở Thấp Chính Xác

Quy trình 7 bước tiêu chuẩn giúp tối ưu hóa việc chọn van:

• Bước 1 — Xác định áp suất chênh lệch tối thiểu có sẵn: Tìm ra mức $\Delta P$ thấp nhất mà hệ thống thực tế có thể tạo ra.

• Bước 2 — Xác định lưu lượng yêu cầu: Không chỉ hỏi "Van có mở không?", mà phải hỏi "Van có cung cấp đủ lưu lượng ở mức chênh lệch áp suất này hay không?"

• Bước 3 — Thiết lập áp suất mở mục tiêu: Cần có một biên độ hợp lý giữa áp suất chênh lệch khả dụng và áp suất mở của van.

• Bước 4 — Kiểm tra độ sụt áp: Đánh giá hiệu suất của van tại lưu lượng vận hành thực tế, không chỉ nhìn vào điểm mở van.

• Bước 5 — Kiểm tra áp suất ngược: Xác định mức áp suất ngược tối đa mà van phải chịu để có thể đóng kín hoàn toàn.

• Bước 6 — Xác minh tính tương thích vật liệu: Kiểm tra kỹ lưỡng phần thân van, đế van, gioăng làm kín, lò xo với môi chất hoặc khí sử dụng.

• Bước 7 — Kiểm chứng thông số kỹ thuật từ nhà sản xuất: Yêu cầu cung cấp dung sai áp suất mở, biểu đồ lưu lượng, thông số rò rỉ, định mức áp suất, dải nhiệt độ và điều kiện thử nghiệm thực tế.

Checklist trước khi đặt hàng:

• Môi chất (Media)

• Lưu lượng (Flow rate)

• Áp suất chênh lệch tối thiểu (Minimum $\Delta P$)

• Áp suất mở mục tiêu (Target cracking pressure)

• Áp suất tối đa hệ thống (Maximum pressure)

• Nhiệt độ làm việc (Temperature)

• Yêu cầu độ kín / rò rỉ (Leakage requirement)

• Kiểu kết nối (Connection type)

• Vật liệu chế tạo (Material)

• Hướng lắp đặt (Installation orientation)

Câu Hỏi Thường Gặp (FAQ)

Thế nào được coi là áp suất mở thấp đối với van một chiều?

Không có một ngưỡng duy nhất áp dụng cho mọi loại van. Khái niệm "thấp" phải được đánh giá tương quan với áp suất chênh lệch sẵn có của hệ thống. Một số sản phẩm thu nhỏ trên thị trường có mức dưới $0.5\text{ psig}$, tuy nhiên thông số kỹ thuật thực tế phụ thuộc vào thiết kế và ứng dụng cụ thể.

Tại sao nên sử dụng van một chiều áp suất mở thấp?

Giúp van có thể mở ngay cả khi hệ thống chỉ tạo ra một áp suất chênh lệch rất nhỏ, từ đó tránh cản trở dòng chảy không cần thiết trong các ứng dụng áp thấp hoặc lưu lượng nhỏ.

Áp suất mở thấp hơn có đồng nghĩa với việc sụt áp thấp hơn không?

Không nhất thiết. Áp suất mở chỉ là điều kiện quyết định thời điểm van bắt đầu mở; trong khi độ sụt áp phải được đánh giá dựa trên lưu lượng thực tế và thiết kế đường dẫn dòng của van.

Làm thế nào để chọn đúng áp suất mở cho van?

Cần xác định chính xác áp suất chênh lệch tối thiểu, lưu lượng và yêu cầu chống dòng chảy ngược, sau đó chọn mức áp suất mở có biên độ an toàn phù hợp thay vì chọn một con số thấp nhất một cách cảm tính.

Low cracking pressure check valve có thể ngăn chặn dòng chảy ngược một cách đáng tin cậy không?

Hoàn toàn có thể, nếu van được lựa chọn chính xác theo các tiêu chí về áp suất ngược, yêu cầu làm kín, tính tương thích lưu chất, điều kiện dòng chảy và ứng dụng thực tế. Áp suất mở thấp không nên được xem là tiêu chí duy nhất khi chọn mua.

Kết Luận: Lựa Chọn Van Một Chiều Áp Suất Mở Thấp Phù Hợp

Nói tóm lại, việc chọn low cracking pressure check valve không chỉ đơn thuần là tìm kiếm con số psi thấp nhất trên catalogue. Một thiết kế tốt là sự cân bằng hoàn hảo giữa khả năng mở sớm để tránh cản dòng và độ tin cậy khi làm kín để ngăn dòng chảy ngược.
