Stainless Steel Venturi là gì? Cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn

Trong các hệ thống công nghiệp hiện đại như xử lý nước, thực phẩm, hóa chất hay dầu khí, việc kiểm soát chính xác lưu lượng hoặc tạo ra áp suất chân không là yếu tố sống còn để đảm bảo hiệu suất. Tuy nhiên, nếu lựa chọn thiết bị không phù hợp, hệ thống sẽ đối mặt với tình trạng tổn thất áp suất nghiêm trọng, hỏng hóc sớm hoặc chi phí bảo trì tăng vọt.

Đó là lý do stainless steel venturi (ống Venturi bằng thép không gỉ) ngày càng được ưu tiên sử dụng. Với đặc tính chịu áp lực cao, khả năng chống ăn mòn tuyệt vời và tuổi thọ lâu dài trong môi trường khắc nghiệt, đây là giải pháp tối ưu cho nhiều quy trình kỹ thuật. Trong bài viết này, bạn sẽ tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, phân loại và cách lựa chọn ống Venturi bằng thép không gỉ phù hợp nhất cho hệ thống của mình.

Stainless Steel Venturi là gì?

Ống Venturi bằng thép không gỉ là thiết bị cơ học được chế tạo từ vật liệu thép không gỉ (inox), thiết kế dựa trên hiệu ứng Venturi để kiểm soát lưu chất hoặc tạo ra sự chênh lệch áp suất.

• Venturi tube là gì? Đây là một ống dẫn có tiết diện thay đổi (hẹp dần ở giữa) nhằm thay đổi vận tốc và áp suất của lưu chất đi qua.

• Vì sao gọi là Venturi? Thiết bị được đặt tên theo nhà vật lý người Ý Giovanni Battista Venturi, người đã phát hiện ra nguyên lý biến đổi áp suất khi chất lưu chảy qua đoạn ống có tiết diện thu hẹp.

• Chức năng chính: Dùng để đo lưu lượng chất lỏng/khí (Flow meter), tạo áp suất chân không để hút hóa chất, hòa trộn các thành phần trong hệ thống mà không cần đến động cơ hay bộ phận chuyển động.

Cấu tạo chi tiết

Một thiết bị ống Venturi bằng thép không gỉ tiêu chuẩn gồm 5 phần chính:

1. Đầu vào (Inlet): Đoạn ống hình trụ dẫn lưu chất đi vào.

2. Đoạn thu hẹp (Convergent section): Tiết diện giảm dần, làm tăng tốc độ dòng chảy.

3. Cổ họng (Throat): Vị trí hẹp nhất, nơi vận tốc đạt cực đại và áp suất giảm xuống thấp nhất.

4. Đoạn khuếch tán (Divergent section): Tiết diện mở rộng dần, giúp phục hồi áp suất ban đầu của lưu chất.

5. Đầu ra (Outlet): Đoạn ống kết nối với hệ thống hạ nguồn.

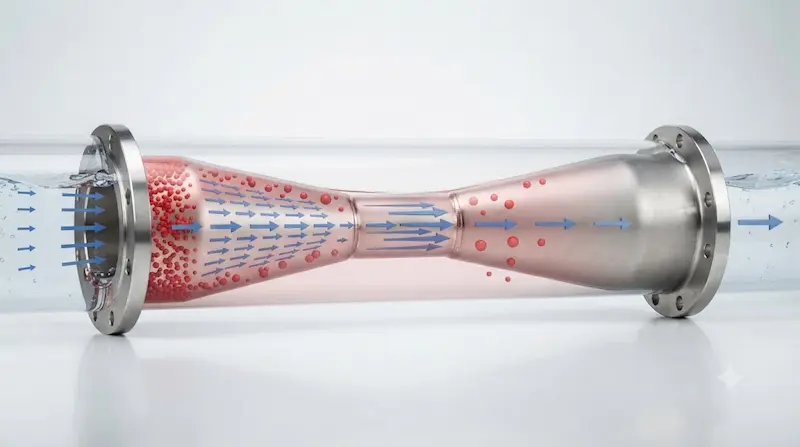

Nguyên lý hoạt động của Stainless Steel Venturi

Nguyên lý hoạt động của ống Venturi bằng thép không gỉ dựa trên phương trình Bernoulli – định luật bảo toàn năng lượng trong cơ học chất lưu.

Quy trình vận hành:

1. Dòng chất lưu đi vào ống với vận tốc và áp suất ổn định.

2. Khi đi qua đoạn thu hẹp, không gian bị bóp lại khiến vận tốc dòng chảy tăng lên đáng kể.

3. Theo định luật Bernoulli, khi vận tốc tăng, áp suất tĩnh của chất lưu bắt buộc phải giảm xuống để bảo toàn năng lượng.

4. Tại vị trí cổ họng, áp suất giảm sâu (đôi khi xuống mức chân không), tạo ra một lực hút (suction) mạnh mẽ.

5. Sau khi qua cổ họng, lưu chất đi vào đoạn khuếch tán, vận tốc giảm dần và áp suất được phục hồi gần với giá trị ban đầu.

Tại sao thiết bị này ưu việt? Nhờ thiết kế hình học tối ưu, venturi không cần động cơ, không có bộ phận chuyển động bên trong (no moving parts), giúp giảm thiểu tối đa ma sát và bảo trì, đồng thời vẫn đạt được độ chính xác cao trong việc điều tiết hoặc đo đạc.

Các loại ống Venturi bằng thép không gỉ phổ biến

Phân loại theo chức năng

• Venturi Tube: Chuyên dụng để đo lưu lượng nhờ khả năng ổn định dòng chảy cao.

• Venturi Nozzle: Thiết kế nhỏ gọn, chịu được áp suất cực cao.

• Venturi Injector: Sử dụng phổ biến trong việc hút hóa chất, phân bón vào đường ống dẫn nước.

• Vacuum Venturi: Chuyên dùng để tạo lực hút chân không cho các ứng dụng đóng gói hoặc nâng hạ.

• Air Venturi: Tối ưu hóa cho dòng khí nén.

Phân loại theo vật liệu inox

Việc lựa chọn giữa các dòng inox này phụ thuộc vào nồng độ hóa chất và mức độ khắc nghiệt của môi trường vận hành.

Các thông số kỹ thuật quan trọng

Khi đặt mua hoặc thiết kế hệ thống, bạn cần chú trọng các thông số sau:

• Đường kính & Kích thước cổ họng: Quyết định trực tiếp đến lưu lượng và độ chênh áp (\Delta P ).

• Áp suất và Nhiệt độ: Đảm bảo vật liệu và độ dày thành ống chịu được điều kiện làm việc của hệ thống.

• Kiểu kết nối: Phổ biến nhất là kết nối ren (nPT/BSP) cho hệ thống nhỏ, mặt bích (flange) hoặc hàn (weld) cho hệ thống áp lực cao/công nghiệp nặng, và Clamp cho ngành thực phẩm, dược phẩm.

• Độ nhám bề mặt: Đặc biệt quan trọng trong thực phẩm để ngăn ngừa bám bẩn và vi khuẩn.

Vì sao nên sử dụng ống Venturi bằng thép không gỉ?

So với các vật liệu thay thế như nhựa hay thép carbon, ống Venturi bằng thép không gỉ sở hữu những ưu điểm vượt trội:

• Chống ăn mòn: Inox có lớp màng bảo vệ tự nhiên, chịu được hầu hết các loại hóa chất công nghiệp.

• Chịu nhiệt và áp lực: Không bị biến dạng dưới nhiệt độ cao hay áp suất lớn như nhựa.

• An toàn vệ sinh: Là tiêu chuẩn vàng cho ngành thực phẩm, đồ uống và dược phẩm.

• Tuổi thọ: Đầu tư ban đầu cao hơn nhưng chi phí vòng đời thấp nhờ giảm thiểu tối đa nhu cầu thay thế hay sửa chữa.

Lưu ý: Trong các hệ thống tiếp xúc trực tiếp với hóa chất ăn mòn mạnh (như axit đậm đặc), inox 316L là lựa chọn bắt buộc để tránh hiện tượng rỗ bề mặt.

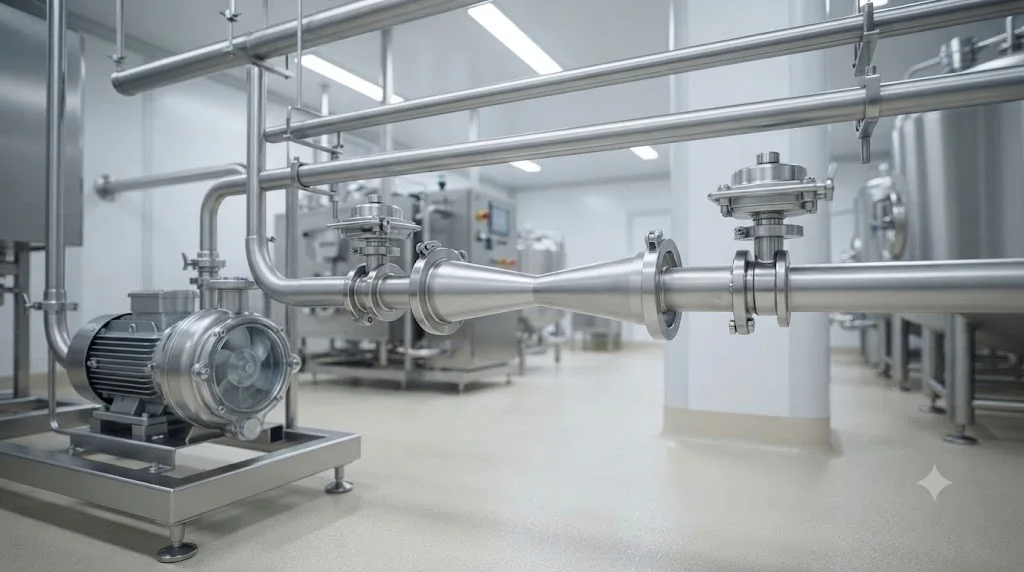

Ứng dụng thực tế

Ống Venturi bằng thép không gỉ được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Nhà máy xử lý nước: Châm hóa chất khử trùng, ozone hoặc oxy vào dòng nước.

• Thực phẩm & Đồ uống: Vệ sinh hệ thống bằng phương pháp CIP (Cleaning in Place).

• Công nghiệp hóa chất: Trộn lẫn các loại dung dịch hóa học chính xác.

• Hệ thống HVAC & Khí nén: Đo lưu lượng gió hoặc tạo chân không cho các thiết bị điều khiển.

• Dầu khí: Điều tiết dòng chảy của các dung môi phức tạp.

Những sai lầm thường gặp khi lựa chọn Venturi

Nhiều doanh nghiệp gặp thất bại khi vận hành vì những lý do cơ bản:

1. Chọn sai kích thước: Dẫn đến sai số đo lưu lượng lớn hoặc không tạo được lực hút cần thiết.

2. Bỏ qua tổn thất áp suất: Nếu không tính toán kỹ, venturi có thể gây sụt áp toàn hệ thống, làm giảm hiệu suất máy bơm.

3. Vật liệu không phù hợp: Sử dụng SS304 trong môi trường có hàm lượng clo cao dẫn đến ăn mòn nhanh chóng.

4. Lắp đặt sai chiều: Khiến thiết bị không đạt được hiệu ứng Bernoulli.

Hướng dẫn và Checklist lựa chọn

Để đảm bảo chọn được ống Venturi bằng thép không gỉ phù hợp, hãy thực hiện theo checklist sau:

•  Xác định chính xác môi chất (nước, hóa chất, khí, hơi).

•  Xác định dải lưu lượng vận hành (Min/Max).

•  Xác định áp suất làm việc tối đa của hệ thống.

•  Kiểm tra nhiệt độ làm việc (nhiệt độ cao có thể ảnh hưởng đến gioăng làm kín).

•  Chọn kiểu kết nối tương thích với đường ống hiện hữu.

•  Đánh giá ngân sách so với chi phí bảo trì dự kiến.

Lưu ý khi lắp đặt: Luôn đảm bảo chiều dài đoạn ống thẳng trước và sau venturi theo khuyến cáo của nhà sản xuất (thường là 5–10 lần đường kính ống) để ổn định dòng chảy, giúp thiết bị hoạt động chính xác nhất.

FAQ

1. Stainless steel venturi có cần bảo trì thường xuyên không?

Thiết bị không có bộ phận chuyển động nên rất ít cần bảo trì. Tuy nhiên, bạn nên kiểm tra định kỳ để loại bỏ cặn bẩn bám dính, đặc biệt trong các hệ thống xử lý nước hoặc hóa chất.

2. Nên chọn inox 304 hay 316?

Chọn SS304 cho môi trường nước sạch, ít ăn mòn. Chọn SS316 hoặc 316L cho môi trường nước biển, hóa chất hoặc nơi yêu cầu tiêu chuẩn vệ sinh cao.

3. Làm thế nào để tính toán lưu lượng qua venturi?

Lưu lượng được tính dựa trên chênh lệch áp suất tại đầu vào và cổ họng. Bạn nên sử dụng phần mềm hỗ trợ hoặc bảng tra của nhà sản xuất để có kết quả chính xác nhất dựa trên đặc tính lưu chất.

Kết luận

Stainless steel venturi là thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại nhờ khả năng đo lường, trộn hóa chất và tạo chân không hiệu quả mà không cần dùng điện năng. Việc ưu tiên sử dụng vật liệu inox không chỉ đảm bảo độ bền trong môi trường khắc nghiệt mà còn giúp tối ưu hóa chi phí vận hành lâu dài.

Việc lựa chọn sử dụng vật liệu inox (thép không gỉ) không chỉ là một quyết định về kỹ thuật mà còn là chiến lược kinh tế thông minh. Trong những môi trường khắc nghiệt – nơi mà các vật liệu nhựa dễ bị lão hóa, biến dạng nhiệt hay thép carbon nhanh chóng bị ăn mòn – inox luôn cho thấy sự bền bỉ đáng kinh ngạc. Khả năng chống oxy hóa, chịu được áp suất cao và đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm, dược phẩm là minh chứng cho thấy ống Venturi bằng thép không gỉ xứng đáng là khoản đầu tư dài hạn giúp giảm thiểu tần suất bảo trì, sửa chữa và thay thế linh kiện.
