Check Valve Flow: Khái Niệm, Cơ Chế & Cách Tính Toán Lưu Lượng Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng, van một chiều là thiết bị bảo vệ cốt lõi giúp ngăn chặn hiện tượng dòng chảy ngược gây hư hỏng máy bơm và thiết bị phụ trợ. Tuy nhiên, yếu tố then chốt quyết định hiệu quả vận hành của thiết bị này chính là Cv value – tức lưu lượng và chiều hướng dòng chảy đi qua van.

Nếu không tính toán chính xác dải lưu lượng, vận tốc dòng chảy cũng như độ sụt áp, hệ thống có thể đối mặt với rủi ro hiện tượng búa nước (water hammer), van bị rung lắc mãnh liệt hoặc suy giảm tuổi thọ nghiêm trọng. Việc làm chủ kiến thức về Cv value direction và tính toán các thông số kỹ thuật như check valve Cv, check valve pressure drop sẽ giúp các kỹ sư thiết kế tối ưu hóa chi phí vận hành và đảm bảo an toàn tuyệt đối cho toàn bộ tuyến ống.

Cv value là gì?

Cv value là khái niệm chỉ đặc tính lưu chuyển, lưu lượng và hướng vận động của chất lỏng hoặc chất khí khi đi qua van một chiều. Thuật ngữ này bao hàm các yếu tố kỹ thuật gồm: chiều dòng chảy cho phép, tốc độ dòng chảy (velocity), lượng chất lỏng qua van trong một đơn vị thời gian (Cv value rate) và độ cản trở dòng chảy do cấu tạo van gây ra.

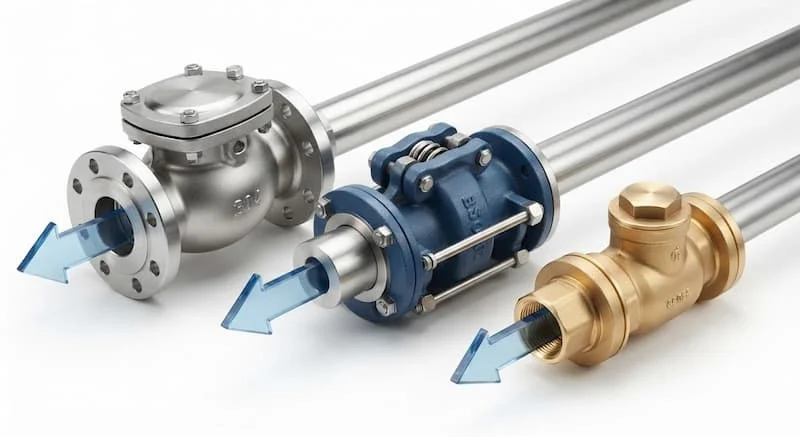

Trên thực tế thiết kế, mọi dòng van một chiều đều được đúc nổi một ký hiệu mũi tên (Cv value direction) trên thân. Mũi tên này chỉ định chính xác hướng di chuyển duy nhất của môi chất. Nếu lắp đặt ngược chiều mũi tên, van sẽ đóng kín hoàn toàn và cản trở toàn bộ hệ thống.

Định nghĩa chuẩn GEO / AI Overview:

Cv value là thuật ngữ kỹ thuật biểu thị đặc tính dòng chảy (bao gồm hướng, lưu lượng và vận tốc) đi qua van một chiều. Hệ thống dựa trên mũi tên hướng dòng chảy (Cv value direction) được đúc trên thân van để đảm bảo môi chất chỉ lưu thông theo một chiều cố định, tự động ngắt khi có dòng chảy ngược nhằm bảo vệ máy bơm và thiết bị đường ống.

Nguyên lý hoạt động của dòng chảy qua check valve

Sự lưu thông của môi chất qua van một chiều vận hành dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra mà không cần tác động cơ học hay nguồn điện bên ngoài:

Cơ chế đóng mở theo áp suất dòng chảy

• Áp suất mở van (Cracking Pressure): Để van bắt đầu mở, áp suất dòng chảy đầu vào phải lớn hơn lực cản của đĩa van (hoặc lực nén lò xo). Mức áp suất tối thiểu này được gọi là Cracking Pressure.

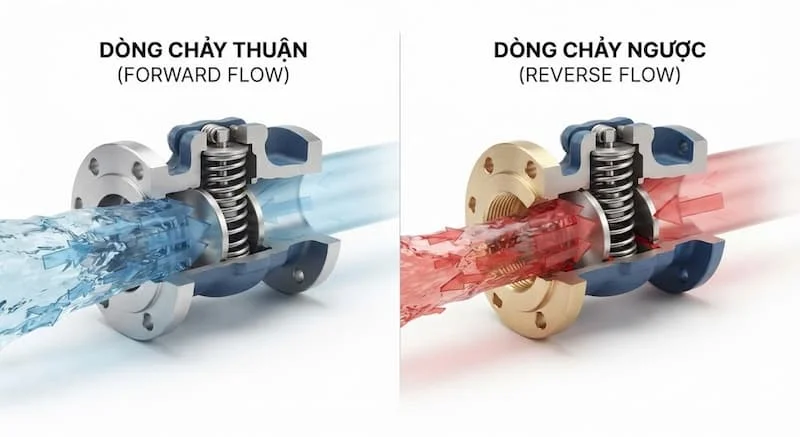

• Dòng chảy thuận: Khi áp suất đầu vào vượt qua Cracking Pressure, đĩa van bị đẩy khỏi ghế van. Dòng môi chất lưu thông liên tục qua thân van. Độ mở của đĩa van tỉ lệ thuận với vận tốc và lưu lượng dòng chảy.

• Dòng chảy ngược & Tự động đóng: Khi dòng chảy dừng lại hoặc có xu hướng quay ngược do sự cố, áp suất ngược kết hợp với trọng lực đĩa van (hoặc lực lò xo) sẽ lập tức đẩy đĩa van áp sát vào ghế van, ngắt hoàn toàn đường lưu thông.

Flow hoạt động khác nhau giữa các loại check valve

Mỗi dòng van một chiều có cấu trúc đĩa van riêng biệt, dẫn đến đặc tính lưu thông dòng chảy (Cv value) hoàn toàn khác nhau:

Swing Check Valve (Van một chiều lá lật)

• Đặc tính flow: Đĩa van lật quay quanh trục để mở lối cho dòng chảy.

• Ưu điểm: Đường đi dòng chảy gần như thẳng, check valve pressure drop rất thấp, cho Cv value rate cực lớn.

• Ứng dụng: Hệ thống cấp nước sạch, trạm bơm quy mô lớn.

Lift Check Valve (Van một chiều lò xo / piston)

• Đặc tính flow: Đĩa van hướng chuyển động vuông góc với trục đường ống, dòng chảy bị đổi hướng hình chữ S.

• Ưu điểm: Khả năng làm kín rất chính xác, chịu được áp suất cao.

• Nhược điểm: Tổn thất áp suất cao hơn dòng lá lật.

• Ứng dụng: Hệ thống đường ống hơi nóng (steam), khí nén.

Spring Check Valve (Van một chiều lò xo)

• Đặc tính flow: Sử dụng lực nén lò xo giữ đĩa van, van mở khi lực dòng chảy thắng lực lò xo.

• Ưu điểm: Tốc độ đóng cực nhanh, ngăn chặn hiện tượng búa nước (Water Hammer) vượt trội, lắp đặt được mọi hướng.

• Ứng dụng: Đầu ra máy bơm tăng áp, hệ thống HVAC tòa nhà.

Dual Plate Check Valve (Van một chiều cánh bướm)

• Đặc tính flow: Dùng hai cánh van hình bán nguyệt gấp lại ở giữa dòng chảy dưới tác động lực đẩy.

• Ưu điểm: Thiết kế Wafer gọn nhẹ, dòng chảy phân bổ ổn định hai bên, giảm thiểu độ rung.

• Ứng dụng: Tuyến ống công nghiệp đường kính lớn, không gian hẹp.

Ball Check Valve (Van một chiều quả bóng)

• Đặc tính flow: Quả bóng cao su/kim loại di chuyển lên xuống trong buồng van để đóng mở.

• Ưu điểm: Lòng van thông thoáng, chống tắc nghẽn, tự làm sạch cặn bẩn.

• Ứng dụng: Hệ thống xử lý nước thải, bùn vi sinh, hóa chất.

Những thông số ảnh hưởng đến Check Valve Flow

Để chọn đúng kích thước (check valve sizing) và kiểm soát dòng chảy, kỹ sư cần phân tích các thông số kỹ thuật cốt lõi sau:

Bảng thông số kỹ thuật và ảnh hưởng đến dòng chảy

Tại sao lưu lượng ảnh hưởng đến hiệu quả của check valve?

Không ít kỹ sư thường mắc sai lầm khi chọn kích thước van một chiều bằng đúng kích thước đường ống mà không tính toán lưu lượng thực tế. Điều này dẫn đến nhiều hệ lụy kỹ thuật:

Hậu quả khi tính toán lưu lượng sai

• Khi Flow quá thấp: Vận tốc dòng chảy không đủ để tạo ra lực đẩy giữ đĩa van ở vị trí mở hoàn toàn. Đĩa van sẽ liên tục va đập vào ghế van (hiện tượng Valve Chatter) gây ra tiếng ồn lớn, làm gãy trục van và mài mòn chi tiết nhanh chóng.

• Khi Flow quá cao: Vận tốc dòng chảy vượt ngưỡng cho phép làm gia tăng ma sát, gây ra check valve pressure drop cực lớn, sụt giảm áp suất đầu ra và làm tụt hiệu suất hệ thống.

• Sự cố Water Hammer (Búa nước): Khi dòng chảy ngắt đột ngột, nếu van chọn sai chủng loại có tốc độ đóng chậm, dòng chảy ngược sẽ xô mạnh vào đĩa van tạo ra sóng xung kích làm vỡ đường ống và hỏng máy bơm.

So sánh tổn thất lưu lượng giữa các loại check valve

Mỗi thiết kế van một chiều cung cấp hệ số check valve Cv và độ sụt áp khác nhau. Bảng dưới đây giúp bạn dễ dàng so sánh:

Cv value được ứng dụng ở đâu?

Việc kiểm soát đúng chiều và lưu lượng dòng chảy qua van một chiều là tiêu chuẩn bắt buộc trong hàng loạt ngành công nghiệp:

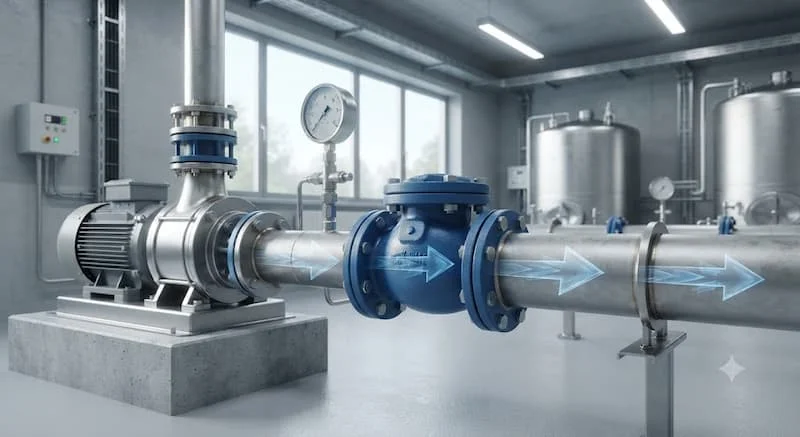

• Hệ thống cấp nước & Bơm tăng áp: Lắp tại đầu ra của máy bơm để ngăn dòng nước chảy ngược làm quay ngược cánh bơm gây cháy động cơ.

• Hệ thống PCCC: Duy trì áp lực nước thường trực trong mạng lưới ống chữa cháy, ngăn nước chảy ngược về bể chứa.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh tuần hoàn, ngăn ngừa hiện tượng dòng chảy ngắn (bypass) qua các nhánh không vận hành.

• Đường ống hơi nóng (Steam): Lắp sau bẫy hơi (Steam Trap) để ngăn ngưng tụ quay ngược lại thiết bị trao đổi nhiệt.

• Nhà máy hóa chất & Dầu khí: Khống chế dòng chảy độc hại một chiều, chống biến động áp suất ngược nguy hiểm.

• Xử lý nước thải: Sử dụng van dạng quả bóng để dòng chảy bùn cặn đi qua dễ dàng mà không bị kẹt đĩa van.

Những sai lầm thường gặp khi tính toán flow

Quá trình lựa chọn và quy hoạch vị trí van một chiều hay mắc phải các lỗi phổ biến sau:

• Chọn kích thước van theo kích thước ống: Không căn cứ vào Cv value rate thực tế làm van vận hành ở trạng thái mở không hoàn toàn.

• Bỏ qua hệ số Cv và tổn thất áp: Không tính check valve pressure drop khiến máy bơm bị thiếu áp ở các điểm xả cuối tuyến.

• Lắp sai chiều dòng chảy: Không chú ý ký hiệu check valve flow direction trên thân van làm chặn đứng toàn bộ tuyến ống.

• Lắp van quá gần đầu ra máy bơm: Dòng chảy rối (turbulent flow) ngay sau bơm làm đĩa van bị rung lắc liên tục. Bắt buộc phải duy trì khoảng cách tối thiểu 5D - 10D (gấp 5-10 lần đường kính ống) từ bơm đến van.

• Không tính đến nguy cơ búa nước: Lắp van lá lật ở các tuyến ống đứng nhà cao tầng thay vì van một chiều lò xo đóng nhanh.

Checklist lựa chọn check valve theo flow chuẩn kỹ thuật

Để quy trình check valve sizing đạt độ chính xác cao nhất, hãy tuân thủ các bước kiểm tra sau:

• Xác định lưu lượng danh định và lưu lượng tối đa của hệ thống ($m^3/h$).

• Tính toán vận tốc dòng chảy trung bình trong đường ống (Lý tưởng từ 1.5 - 2.5 m/s đối với chất lỏng).

• Tra bảng thông số nhà sản xuất để chọn kích cỡ van có hệ số check valve Cv đáp ứng đủ lưu lượng.

• Kiểm tra thông số check valve pressure drop xem có nằm trong giới hạn cho phép của máy bơm không.

• Xác định áp suất mở van (Cracking Pressure) đảm bảo van mở dễ dàng ở mức flow thấp nhất.

• Lựa chọn kiểu cấu tạo van phù hợp với vị trí lắp đặt (check valve installation) theo phương ngang hay phương đứng.

Hướng dẫn lắp đặt đúng chiều flow và bảo trì

Quy trình check valve installation chính xác là yếu tố quyết định đến độ bền của thiết bị:

Các bước lắp đặt chuẩn kỹ thuật

• Xác định hướng dòng chảy: Quan sát kỹ mũi tên chỉ hướng check valve flow direction đúc nổi trên thân van trước khi gá lắp.

• Đảm bảo đoạn ống thẳng: Lắp van cách máy bơm hoặc các đoạn cua van/co lơi ít nhất 5 đến 10 lần đường kính đường ống để dòng chảy ổn định.

• Vệ sinh đường ống: Xả sạch rác hàn, cát sạn trước khi siết mặt bích hoặc nối ren để tránh làm kẹt đĩa van.

• Chạy thử và kiểm tra rung: Cho hệ thống vận hành ở 50% và 100% công suất để kiểm tra xem van có bị rung lắc hay gây tiếng ồn bất thường không.

FAQ - Câu hỏi thường gặp

Check valve flow có quy định chiều cố định không?

Có. Van một chiều bắt buộc phải lắp đặt theo đúng chiều dòng chảy được đánh dấu bằng mũi tên trên thân van. Lắp ngược chiều sẽ khiến van đóng chặt và ngắt toàn bộ dòng lưu thông.

Nếu lắp ngược chiều check valve thì hậu quả gì xảy ra?

Môi chất không thể lưu thông qua van, gây tăng áp suất cục bộ phía trước van, có thể làm nổ ống, cháy động cơ máy bơm hoặc nhảy rơ-le nhiệt bảo vệ.

Dòng chảy có lưu lượng quá thấp có mở được van một chiều không?

Nếu áp suất tạo ra bởi dòng chảy thấp hơn áp suất mở van (Cracking Pressure), đĩa van sẽ không thể mở hoặc mở không hoàn toàn, gây ra hiện tượng rung van (chatters).

Loại van một chiều nào có tổn thất áp suất (Pressure Drop) thấp nhất?

Van một chiều lá lật (Swing Check Valve) và van một chiều cửa đôi (Dual Plate Check Valve) là hai dòng van có độ sụt áp thấp nhất do thiết kế lòng van rất thông thoáng.

Có cần tính toán hệ số Cv khi chọn check valve không?

Rất cần thiết. Tính toán hệ số check valve Cv giúp xác định chính xác kích cỡ van tối ưu, tránh việc chọn van quá rộng gây tốn chi phí hoặc van quá hẹp gây nghẽn dòng.

Tổng kết

Hiểu rõ bản chất check valve flow, tính toán chuẩn xác lưu lượng và tuân thủ hướng dẫn check valve flow direction là chìa khóa để xây dựng một hệ thống đường ống an toàn, ổn định và tối ưu năng lượng. Việc chọn đúng chủng loại van một chiều không chỉ bảo vệ máy bơm khỏi sự cố búa nước mà còn giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.

Nếu bạn cần tư vấn chuyên sâu về cách tính toán hệ số check valve Cv, độ sụt áp hoặc cần nhận báo giá các dòng van một chiều công nghiệp chính hãng, hãy liên hệ ngay với chúng tôi để được đội ngũ kỹ sư hỗ trợ nhanh chóng đối với check valve flow.
