Van Điện Từ 220V: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Hãy hình dung một hệ thống tưới tự động rộng hàng hecta cần đóng mở theo mốc giờ cố định, một dây chuyền sản xuất cần ngắt dòng khí nén liên tục qua bộ điều khiển PLC, hay một hệ thống cấp nước sinh hoạt yêu cầu vận hành từ xa. Nếu vẫn duy trì thao tác thủ công bằng van cơ truyền thống, việc quản lý sẽ tốn rất nhiều nhân lực, dễ xảy ra sai sót và không thể tối ưu hóa quy trình. Đó là lý do van điện từ 220V trở thành thiết bị thiết yếu, được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, hơi nóng và hạ tầng tự động hóa công nghiệp hiện nay.

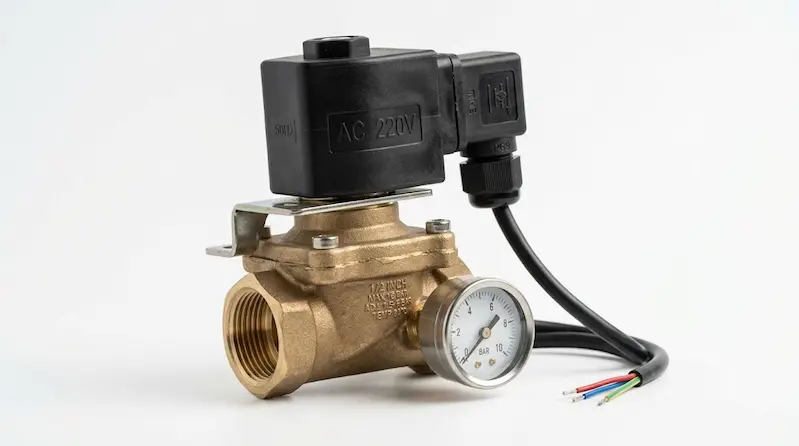

Van Điện Từ 220V Là Gì?

Van điện từ 220V là thiết bị tự động hóa sử dụng cuộn coil điện xoay chiều (220V AC) để điều khiển đóng hoặc mở dòng lưu chất như nước, khí nén, dầu hoặc hơi nóng trong hệ thống đường ống.

Thiết bị vận hành dựa trên lực từ trường sinh ra khi có dòng điện chạy qua, giúp thay đổi trạng thái của lõi van mà không cần sự tác động cơ học trực tiếp từ con người. Nhờ tính linh hoạt, tốc độ đáp ứng tức thì và độ chính xác cao, van điện từ 220V đóng vai trò là mắt xích quan trọng trong các giải pháp điều khiển tự động hóa từ dân dụng đến công nghiệp. Các môi trường sử dụng phổ biến bao gồm hệ thống xử lý nước sạch, nước thải, đường ống khí nén, lò hơi và các dây chuyền chiết rót tự động.

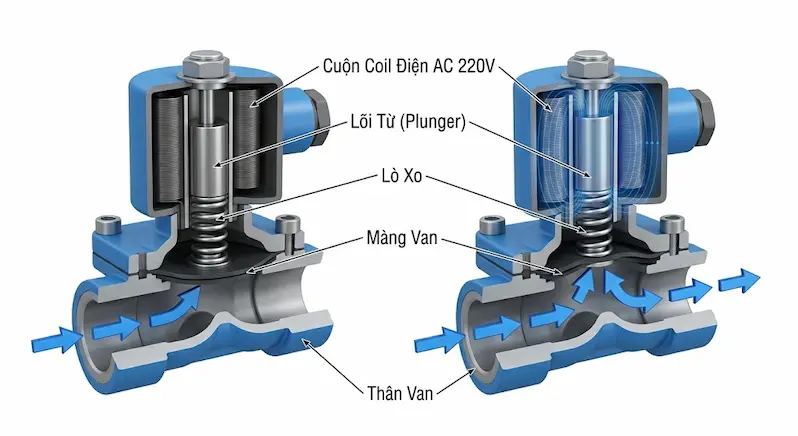

Nguyên Lý Hoạt Động Của Van Điện Từ 220V

Nguyên lý vận hành của van dựa trên hiện tượng cảm ứng điện từ để chuyển đổi điện năng thành cơ năng điều khiển dòng chảy.

Quy trình hoạt động diễn ra theo các bước nối tiếp nhau:

1. Cấp điện 220V AC: Khi dòng điện xoay chiều được cấp vào đầu dây kết nối, cuộn coil nhận điện năng và lập tức phát sinh một từ trường mạnh bên trong lõi.

2. Lõi từ dịch chuyển: Lực hút từ trường thắng lực nén của lò xo, hút lõi sắt (plunger) di chuyển lên trên (đối với van thường đóng) hoặc đẩy xuống (đối với van thường mở).

3. Mở hoặc đóng cửa van: Sự di chuyển của lõi sắt kéo theo màng van hoặc đĩa van mở ra (cho phép lưu chất đi qua) hoặc đóng kín cửa van (ngăn dòng chảy).

4. Ngắt điện: Khi cắt nguồn điện 220V, từ trường biến mất hoàn toàn. Lực đàn hồi của lò xo lập tức đẩy lõi sắt và màng van về vị trí ban đầu.

Tại sao van có tốc độ phản hồi cực nhanh?

Nhờ sử dụng lực từ trường tác động trực tiếp lên lõi kim loại nhẹ, thời gian chuyển trạng thái của thiết bị chỉ mất vài phần mười giây (thường từ 10 - 50ms). Đối với dòng van thường đóng (NC), khi ngắt điện hoặc gặp sự cố mất điện đột ngột, lò xo cơ học sẽ tự động đưa van về trạng thái đóng kín hoàn toàn, đảm bảo an toàn tuyệt đối cho hệ thống, tránh nguy cơ thất thoát lưu chất.

Cấu Tạo Của Van Điện Từ 220V

Độ bền và hiệu suất của thiết bị phụ thuộc trực tiếp vào chất lượng của các bộ phận cấu thành bên trong:

• Thân van (Body): Phần khung chịu lực chính, tiếp xúc trực tiếp với lưu chất. Thường làm bằng đồng thau (chịu áp tốt, giá thành hợp lý), inox 304/316 (chống ăn mòn, chịu nhiệt cao) hoặc nhựa PVC/PTFE (dùng cho hóa chất).

• Cuộn coil 220V (Solenoid Coil): Bộ phận chuyển đổi điện năng thành từ trường, được quấn bằng dây đồng nguyên chất và bọc nhựa cách điện, chống nước theo tiêu chuẩn IP65.

• Lõi từ (Plunger/Piston): Bộ phận kim loại từ tính di chuyển dọc theo ống dẫn hướng dưới tác động của lực từ hoặc lò xo.

• Lò xo phục hồi (Spring): Làm bằng thép không gỉ có độ đàn hồi cao, nhiệm vụ đẩy lõi van về trạng thái ban đầu khi ngắt điện.

• Màng van / Gioăng làm kín (Diaphragm/Seat): Chế tạo từ cao su EPDM (dùng cho nước), NBR (cho khí, dầu) hoặc Viton/PTFE (chịu hóa chất, nhiệt độ cao). Bộ phận này quyết định độ kín và khả năng chống rò rỉ.

• Đầu đấu điện: Nơi tiếp nhận dây nguồn 220V AC, có nắp bảo vệ chống ẩm và bụi bẩn.

Các Loại Van Điện Từ 220V Phổ Biến

Để tối ưu chi phí và kỹ thuật, van điện từ 220V được phân loại theo nhiều tiêu chí khác nhau:

1. Phân loại theo trạng thái làm việc

• Van thường đóng (Normally Closed - NC): Ở trạng thái tự nhiên (chưa cấp điện), van luôn đóng. Khi cấp điện 220V, van mới mở cho lưu chất đi qua. Đây là loại phổ biến nhất (chiếm 80-90% thị trường) vì độ an toàn cao.

• Van thường mở (Normally Open - NO): Ở trạng thái tự nhiên, van luôn mở. Khi cấp điện, van sẽ đóng lại. Loại này dùng cho các hệ thống yêu cầu dòng chảy liên tục và chỉ ngắt trong thời gian ngắn.

2. Phân loại theo môi trường lưu chất

• Van dùng cho nước: Sử dụng màng cao su EPDM/NBR, hoạt động ổn định ở nhiệt độ dưới 80°C.

• Van dùng cho hơi nóng (Steam valve): Sử dụng màng đĩa Teflon (PTFE) hoặc Piston kim loại, chịu được nhiệt độ lên đến 180°C - 220°C.

• Van khí nén & Van dầu: Thường có thiết kế cổng xả nhanh, gioăng NBR chống ăn mòn bởi dầu khoáng.

3. Phân loại theo kiểu kết nối

• Kết nối ren: Gọn nhẹ, dễ lắp đặt, phù hợp với các kích thước đường ống nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Chắc chắn, chịu áp lực lớn, dùng cho các đường ống công nghiệp từ DN50 trở lên.

Thông Số Kỹ Thuật Cần Biết Khi Lựa Chọn

Nhằm tránh mua nhầm chủng loại gây hư hỏng hệ thống, người vận hành cần nắm rõ các thông số cốt lõi sau:

• Điện áp & Tần số: AC 220V – 50/60Hz (chuẩn điện lưới quốc gia Việt Nam).

• Kích thước đường ống (DN): Các cỡ thông dụng gồm DN15 (Ø21mm), DN20 (Ø27mm), DN25 (Ø34mm), DN32 (Ø42mm), DN40 (Ø49mm), DN50 (Ø60mm).

• Áp suất làm việc (Working Pressure): Dao động từ 0.5 - 10 bar đối với van gián tiếp (cần chênh lệch áp suất) hoặc 0 - 7 bar đối với van tác động trực tiếp.

• Nhiệt độ làm việc (Temperature): Từ -5°C đến 80°C (màng NBR/EPDM) hoặc lên đến 180°C (màng PTFE).

• Cấp bảo vệ (IP Rating): Thường đạt chuẩn IP65 (chống bụi, chống tia nước văng).

So Sánh Van Điện Từ Với Các Loại Van Khác

Việc lựa chọn thiết bị điều khiển phụ thuộc vào quy mô, môi trường và mục đích vận hành của từng dự án:

Khi nào nên chọn van 220V? Khi vị trí lắp đặt có sẵn điện lưới, không muốn tốn thêm chi phí trang bị bộ chuyển nguồn (Adapter) 24V, và cần tốc độ đóng mở tức thì cho hệ thống.

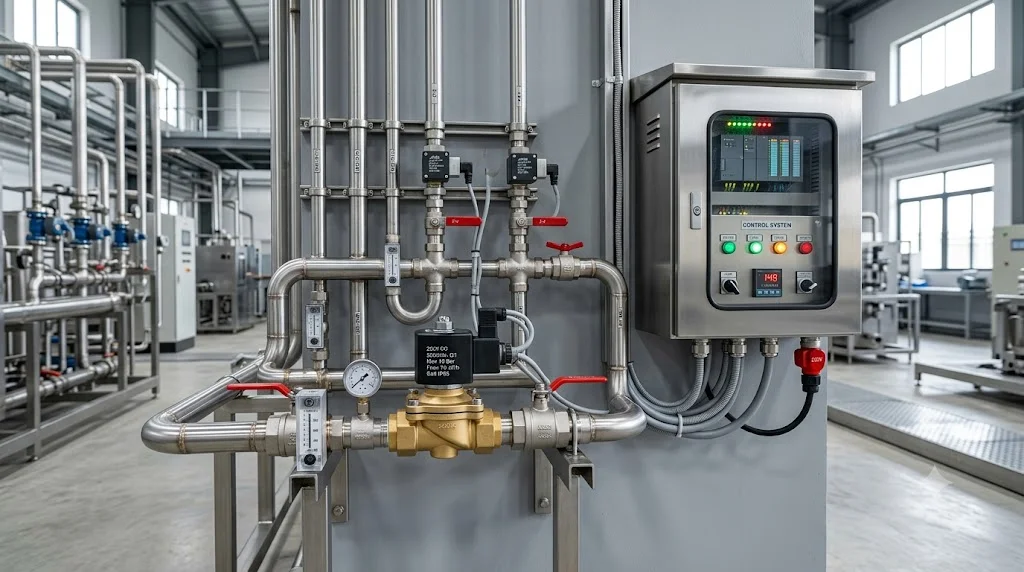

Khi Nào Nên Sử Dụng Van Điện Từ ?

Nhờ khả năng kết nối dễ dàng với điện lưới dân dụng, thiết bị được ứng dụng đa dạng trong nhiều lĩnh vực:

• Tự động hóa nông nghiệp: Kết hợp với ổ cắm hẹn giờ hoặc bộ điều khiển qua Wifi/4G để bật/tắt hệ thống tưới cây, tưới phun sương tự động.

• Hệ thống xử lý nước sinh hoạt & công nghiệp: Đóng mở đường ống cấp nước tổng, điều khiển van xả rửa trong hệ thống lọc nước tinh khiết RO công nghiệp.

• Thiết bị khí nén & Máy nén khí: Điều khiển phân phối luồng khí trong dây chuyền đóng gói, chiết rót, xưởng cơ khí chế tạo.

• Hệ thống lò hơi & Hơi nóng: Sử dụng dòng van coil đúc, màng Teflon để ngắt hoặc cấp hơi cho các thiết bị sấy, nồi hấp công nghiệp.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Một số sai sót khi chọn mua và vận hành có thể làm giảm tuổi thọ của van hoặc gây cháy cuộn coil:

• Đấu sai điện áp: Cấp nguồn 220V vào van dùng điện 24V làm cháy ngay lập tức cuộn coil. Nguồn điện trồi sụt không ổn định cũng làm ngắt quãng từ trường gây nóng van.

• Dùng van nước thường cho môi trường hơi nóng: Màng cao su NBR/EPDM sẽ bị mục nát, biến dạng chỉ sau thời gian ngắn tiếp xúc với nhiệt độ cao trên 100°C.

• Không trang bị Y-Lọc (Lọc rác) phía trước: Cặn bẩn, cát sạn hoặc xỉ hàn lọt vào lòng van sẽ làm kẹt màng van, dẫn đến hiện tượng van đóng không kín hoặc bị rò rỉ nước liên tục.

• Cấp điện liên tục quá lâu cho van NC: Cuộn coil hoạt động sinh nhiệt lớn. Nếu ngâm điện 220V liên tục 24/24 trong nhiều ngày, lớp sơn cách điện dây đồng sẽ bị giòn và gây chập cháy coil. Nếu hệ thống cần mở liên tục, hãy đổi sang dùng van thường mở (NO).

• Lắp ngược chiều dòng chảy: Mọi van điện từ đều có mũi tên chỉ hướng lưu chất đúc nổi trên thân. Lắp ngược mũi tên làm áp lực lưu chất đẩy màng van tự mở ra dù chưa cấp điện.

Checklist Chọn Van Điện Từ 220V Phù Hợp

Hãy rà soát kỹ các tiêu chí sau trước khi quyết định mua hàng:

•  Xác định loại lưu chất: Nước sạch, nước thải, khí nén, dầu hay hơi nóng?

•  Điện áp chuẩn: Xác định đúng nguồn cấp tại vị trí lắp đặt là AC 220V.

•  Kích thước đường ống: Đo chính xác phi ống để chọn kích thước DN tương ứng.

•  Áp suất làm việc: Áp suất thực tế trong ống là bao nhiêu bar (có nằm trong dải làm việc của van không)?

•  Nhiệt độ môi trường & Lưu chất: Chọn chất liệu màng cao su hay Teflon.

•  Vật liệu thân van: Chọn Đồng, Inox hay Nhựa tùy thuộc tính ăn mòn của môi chất.

•  Loại van (NC hay NO): Thời gian van mở trong ngày nhiều hơn hay thời gian van đóng nhiều hơn?

•  Cấp chống nước (IP): Lắp đặt trong nhà hay ngoài trời để chọn van đạt chuẩn IP65 trở lên.

•  Thương hiệu & Nguồn gốc: Ưu tiên sản phẩm chính hãng có chế độ bảo hành rõ ràng [chèn link: danh mục van điện từ chính hãng].

Hướng Dẫn Lắp Đặt Và Đấu Điện Đúng Cách

Thực hiện lắp đặt theo các bước chuẩn kỹ thuật để van vận hành bền bỉ:

1. Ngắt toàn bộ nguồn điện: Đảm bảo an toàn tuyệt đối trước khi thao tác đấu nối.

2. Vệ sinh đường ống: Xả sạch bụi bẩn, phoi tiện, cặn hàn bên trong ống trước khi gắn van. Nên lắp thêm 1 van Y-Lọc ngay phía trước.

3. Xác định hướng lắp: Lắp van sao cho chiều mũi tên trên thân van trùng với chiều di chuyển của dòng chảy.

4. Cố định van vào ống: Tiến hành quấn băng tan (băng keo cao su suôn) đối với kết nối ren hoặc siết đều tay các bu-lông đối với kết nối mặt bích. Lưu ý: Luôn để cuộn coil hướng lên trên hoặc vuông góc với mặt đất, tránh quay ngược coil xuống dưới.

5. Đấu nối nguồn điện 220V: Kết nối 2 dây nguồn AC 220V vào đầu dây cuộn coil (nguồn AC không phân biệt cực âm dương). Siết chặt các ốc vít tiếp điểm và bọc nắp cách điện chống nước.

6. Chạy thử nghiệm: Mở van cấp nước/khí, cấp nguồn 220V để kiểm tra khả năng đóng/mở và độ kín của các mối nối.

Câu Hỏi Thường Gặp (FAQ)

Van điện từ dùng cho nước và khí nén có giống nhau không?

Có thể dùng chung nếu áp suất và nhiệt độ nằm trong dải cho phép của van. Tuy nhiên, van khí nén chuyên dụng thường có tốc độ thoát khí và cấu tạo piston khác biệt so với van nước thông thường.

Van điện từ 220V có thể hoạt động liên tục 24/7 không?

Không nên ngâm điện liên tục 24/24 đối với các dòng van điện từ thông thường vì coil sẽ bị quá nhiệt dẫn đến cháy. Nếu hệ thống bắt buộc duy trì trạng thái mở liên tục, bạn nên chọn Van thường mở (NO) hoặc chuyển sang dùng Van bi điều khiển bằng điện.

Thay van điện từ 24V bằng van 220V được không?

Được, với điều kiện bạn phải đấu nối trực tiếp nguồn điện lưới 220V AC cho van mới (không đi qua bộ chuyển nguồn Adapter 24V cũ nữa) và đảm bảo các yếu tố an toàn cách điện.

Kết Luận

Van điện từ là giải pháp kiểm soát dòng chảy tự động hóa hiệu quả, mang lại sự tiện lợi, chính xác và tiết kiệm chi phí vận hành cho cả dân dụng lẫn công nghiệp. Việc hiểu rõ nguyên lý, lựa chọn đúng vật liệu, kích thước DN cũng như tuân thủ quy trình lắp đặt sẽ giúp hệ thống của bạn luôn vận hành trơn tru, hạn chế sự cố rò rỉ và kéo dài tuổi thọ thiết bị.
