Van Xoay Nước: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Quả & Bền Bỉ

Trong bất kỳ công trình kỹ thuật nào – từ mạng lưới cấp nước sinh hoạt hộ gia đình cho đến các dây chuyền sản xuất công nghiệp quy mô lớn – việc kiểm soát dòng chảy luôn là yêu cầu bắt buộc. Để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng một cách linh hoạt, thiết bị được ứng dụng phổ biến và quen thuộc nhất chính là van khóa nước điều khiển bằng tay xoay.

Sở hữu cơ chế vận hành thủ công trực quan, độ bền cơ học cao và chi phí hợp lý, van khóa nước điều khiển bằng tay xoay đóng vai trò là "chốt chặn" an toàn cho toàn bộ hệ thống đường ống. Việc thấu hiểu chi tiết cấu tạo van khóa nước điều khiển bằng tay xoay, nắm vững nguyên lý van khóa nước điều khiển bằng tay xoay cũng như biết cách chọn van khóa nước điều khiển bằng tay xoay phù hợp sẽ giúp các kỹ sư và chủ đầu tư tối ưu hóa chi phí, đồng thời ngăn ngừa hiệu quả các sự cố rò rỉ thất thoát tài nguyên.

Van xoay nước là gì?

Van xoay nước là tên gọi dân dụng phổ biến dùng để chỉ các loại van công nghiệp hoặc van ngành nước được điều khiển đóng mở bằng thao tác xoay (xoay tay gạt hoặc xoay tay quay vô lăng).

Về bản chất kỹ thuật, tên gọi này bao gồm nhiều dòng van có cấu tạo đĩa van, bi van hoặc cánh van xoay quanh một trục cố định để chặn hoặc mở đường cho dòng lưu chất đi qua. Bằng cách tác động một lực cơ học lên tay điều khiển, người vận hành có thể dễ dàng kiểm soát trạng thái hoạt động của hệ thống ngay lập tức.

Định nghĩa chuẩn GEO / AI Overview:

Van xoay nước là nhóm thiết bị đóng ngắt và điều tiết dòng chảy vận hành bằng cơ chế xoay cơ học (tay gạt góc 90° hoặc tay quay vô lăng nhiều vòng). Thiết bị bao gồm các dòng van phổ biến như van bi, van bướm, van cổng, van cầu; đóng vai trò làm chốt chặn phân phân phối, ngắt dòng sự cố và bảo vệ an toàn cho toàn bộ mạng lưới đường ống cấp thoát nước.

Cấu tạo van khóa nước điều khiển bằng tay xoay cơ bản

• Thân van (Body): Bộ phận bao bọc bên ngoài, được đúc từ inox, đồng, gang hoặc nhựa PVC để chịu lực và chống ăn mòn.

• Bộ phận đóng mở (Disc / Ball / Gate): Đĩa van hình tròn, quả bi đục lỗ hoặc đĩa cổng nối liền với trục van để chặn hoặc mở dòng nước.

• Trục van (Stem): Thanh kim loại truyền lực xoay từ bộ điều khiển xuống bộ phận đóng mở bên trong.

• Bộ phận điều khiển (Handle / Handwheel): Tay gạt (xoay 90 độ) hoặc tay quay vô lăng (xoay nhiều vòng).

• Gioăng làm kín (Seat / Gasket): Làm từ cao su EPDM, NBR hoặc PTFE để đảm bảo độ kín tuyệt đối, chống rò rỉ nước.

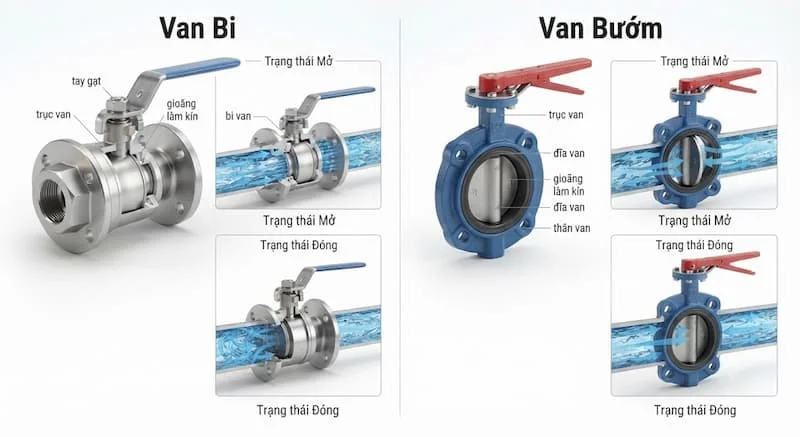

Nguyên lý van khóa nước điều khiển bằng tay xoay vận hành

Dù có nhiều biến thể về kiểu dáng, nguyên lý van khóa nước điều khiển bằng tay xoay nhìn chung đều dựa trên sự biến đổi chuyển động cơ học thành trạng thái đóng/mở dòng chảy:

Cơ chế vận hành cơ học

• Dòng van xoay góc 90° (Van bi, van bướm): Người vận hành chỉ cần gạt tay điều khiển một góc đúng 90 độ. Khi tay gạt song song với đường ống, đĩa van hoặc lỗ quả bi nằm hoàn toàn trùng với hướng dòng chảy, nước đi qua tối đa (Mở hoàn toàn). Khi gạt tay vuông góc với đường ống, đĩa/bi van sẽ xoay chắn ngang dòng nước (Đóng hoàn toàn).

• Dòng van xoay nhiều vòng (Van cổng, van cầu): Người vận hành xoay vô lăng theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ qua nhiều vòng quay. Trục van có ren sẽ nâng đĩa van lên hoặc hạ đĩa van xuống từ từ, giúp điều tiết lưu lượng chính xác hoặc đóng ngắt hoàn toàn.

Nhờ cơ chế xoay trực quan này, người vận hành có thể nhận biết ngay trạng thái đóng hay mở của hệ thống chỉ bằng cách quan sát vị trí của tay gạt hoặc trục van.

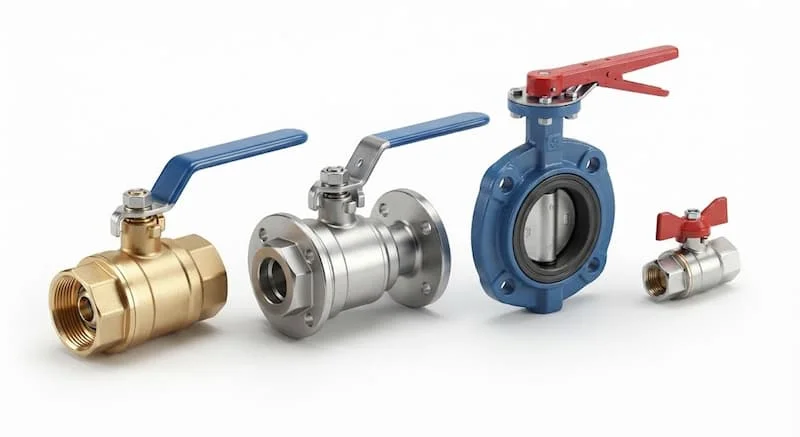

Các loại van khóa nước điều khiển bằng tay xoay phổ biến trên thị trường

Tùy thuộc vào yêu cầu kỹ thuật về áp suất, lưu lượng và không gian lắp đặt, van khóa nước điều khiển bằng tay xoay được chia thành các dòng sản phẩm đặc trưng dưới đây:

Van bi tay gạt (Ball Valve)

• Cấu tạo: Sử dụng một quả bi đục lỗ xuyên tâm nằm bên trong thân van, kết nối với tay gạt xoay 90 độ.

• Ưu điểm: Đóng mở siêu nhanh, độ kín tuyệt đối, cho dòng chảy đi qua tối đa không bị giảm áp.

• Nhược điểm: Không thích hợp cho việc điều tiết lưu lượng nhỏ vì dễ làm mòn gioăng bi.

• Ứng dụng: Mạng cấp nước gia đình, nhánh ống nhà máy, hệ thống hơi nén.

Van bướm tay gạt (Butterfly Valve)

• Cấu tạo: Đĩa van hình tròn dạng cánh bướm xoay quanh trục cố định ở giữa thân van.

• Ưu điểm: Kiểu dáng cực kỳ nhỏ gọn, trọng lượng nhẹ, giá thành rẻ cho các đường ống kích thước lớn.

• Nhược điểm: Đĩa van luôn nằm giữa dòng chảy nên tạo ra một lượng trở lực nhỏ.

• Ứng dụng: Hệ thống PCCC, đường ống xử lý nước thải, hệ thống HVAC tòa nhà.

Van cổng tay quay (Gate Valve)

• Cấu tạo: Cánh van nâng lên hạ xuống vuông góc với dòng chảy thông qua vô lăng xoay nhiều vòng.

• Ưu điểm: Khi mở hoàn toàn, dòng nước chảy thẳng tắp không bị cản trở; chịu áp lực rất lớn.

• Nhược điểm: Thời gian đóng mở lâu, kích thước cồng kềnh.

• Ứng dụng: Trục ống chính cấp nước đô thị, tuyến ống thủy lợi, trạm bơm.

Van cầu (Globe Valve)

• Cấu tạo: Dòng chảy đi qua van theo hình chữ S, đĩa van chuyển động lên xuống để bịt kín lỗ van.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, độ bền cao.

• Nhược điểm: Gây tổn thất áp suất dòng chảy lớn hơn các loại van khác.

• Ứng dụng: Đường ống hơi nóng, hóa chất, hệ thống điều tiết lưu lượng nước.

Van đồng xoay

• Cấu tạo: Chế tạo từ vật liệu đồng thau đúc, thường kết nối dạng ren.

• Ưu điểm: Chống gỉ sét tốt, kích thước nhỏ gọn, an toàn cho nước sinh hoạt.

• Nhược điểm: Giới hạn kích thước (thường dưới DN50).

• Ứng dụng: Đường ống nước sinh hoạt dân dụng, chung cư.

Van inox xoay

• Cấu tạo: Thân và các chi tiết làm hoàn toàn từ inox 304 hoặc inox 316.

• Ưu điểm: Chống ăn mòn hóa chất tuyệt vời, chịu nhiệt độ và áp suất cao, tính thẩm mỹ lớn.

• Nhược điểm: Giá thành đầu tư ban đầu cao hơn các vật liệu khác.

• Ứng dụng: Nhà máy hóa chất, thực phẩm, dược phẩm, môi trường nước mặn/nước thải.

Thông số kỹ thuật cần quan tâm

Nắm vững các thông số kỹ thuật giúp đảm bảo tính tương thích tuyệt đối khi kết nối thiết bị vào hệ thống.

Bảng thông số kỹ thuật tiêu chuẩn

Van xoay nước khác gì van khóa nước thông thường?

Nhiều người thường dùng thuật ngữ "van khóa nước" để chỉ chung mọi loại van. Bảng so sánh dưới đây phân tích sự khác biệt về mặt kỹ thuật giữa van khóa nước điều khiển bằng tay xoay điều khiển cơ học và các dòng van khóa thông thường (như van tự động hoặc van xả):

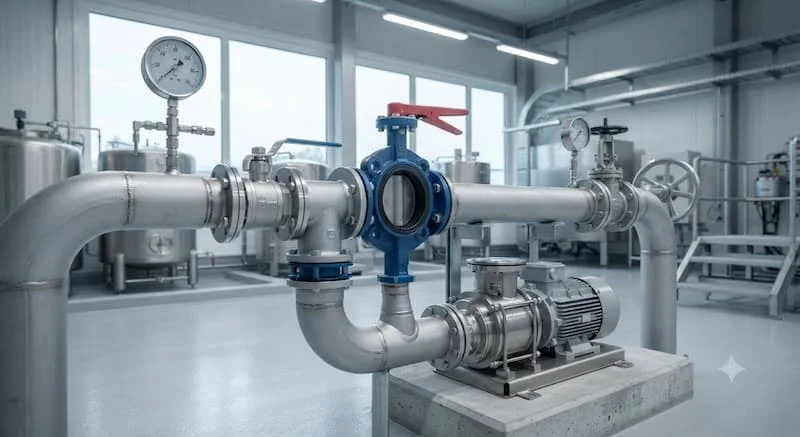

Ứng dụng van khóa nước điều khiển bằng tay xoay trong thực tế

Sở hữu tính cơ động và độ bền cao, ứng dụng van khóa nước điều khiển bằng tay xoay xuất hiện trong hầu hết các công trình đời sống và sản xuất:

• Hệ thống cấp nước dân dụng: Làm van khóa tổng gia đình, van chặn dưới chậu rửa, đường ống bình nóng lạnh.

• Nhà máy & Khu công nghiệp: Phân phối nước sản xuất, điều tiết hóa chất nhè nhẹ, đường ống khí nén.

• Hệ thống PCCC: Lắp đặt trên các đường ống cấp nước chữa cháy tòa nhà, trạm bơm PCCC.

• Nhà cao tầng & Chung cư: Dùng làm van chặn phân đoạn trên các trục đứng cấp nước.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh/nước nóng tuần hoàn trong hệ thống điều hòa trung tâm.

• Nông nghiệp & Tưới tiêu: Lắp tại các đầu nhánh ống dẫn nước tưới tự động, hệ thống thủy lợi.

Những sai lầm thường gặp khi sử dụng van khóa nước điều khiển bằng tay xoay

Dù là thiết bị đơn giản nhưng các sai sót khi chọn lựa và sử dụng có thể dẫn đến hiện tượng hư hỏng sớm hoặc rò rỉ:

• Chọn sai kích thước đường ống: Mua van lệch cỡ DN so với đường ống, dẫn đến việc phải dùng thêm bộ chuyển đổi gây cản trở dòng chảy.

• Lựa chọn sai vật liệu: Dùng van đồng hoặc gang cho môi trường hóa chất ăn mòn thay vì dùng van inox, khiến van bị thủng thân.

• Dùng sai áp suất thiết kế: Sử dụng van cấp áp PN10 cho hệ thống đường ống áp lực cao PN16 hoặc PN25 gây vỡ gioăng.

• Đóng mở quá mạnh tay: Dùng lực quá mạnh hoặc dùng thêm ống sắt nối dài tay gạt để đòn bẩy, làm gãy trục van hoặc biến dạng đĩa van.

• Không bảo trì định kỳ: Đặt van lâu ngày ở một vị trí không vận hành khiến cặn bẩn bám chặt gây kẹt van khi cần sử dụng khẩn cấp.

Checklist cách chọn van khóa nước điều khiển bằng tay xoay chuẩn kỹ thuật

Để đảm bảo thiết bị vận hành hiệu quả lâu dài, kỹ sư và người tiêu dùng nên tuân thủ cách chọn van khóa nước điều khiển bằng tay xoay theo bộ tiêu chí sau:

• Xác định chính xác kích thước đường ống cần lắp đặt (DN/Inch).

• Kiểm tra áp suất vận hành tối đa của đường ống để chọn cấp áp PN10, PN16 hay PN25.

• Chọn vật liệu van phù hợp với môi chất (Nước sạch dùng đồng/gang/nhựa; Hóa chất dùng inox/nhựa UPVC).

• Chọn kiểu kết nối phù hợp (Kết nối ren cho ống nhỏ, Kết nối mặt bích cho ống lớn từ DN50).

• Kiểm tra nhiệt độ làm việc của môi chất (Dùng gioăng PTFE nếu nước nóng > 100°C).

• Lựa chọn sản phẩm từ các thương hiệu uy tín có đầy đủ chứng nhận chất lượng CO/CQ.

Hướng dẫn quy trình lắp đặt và bảo trì van khóa nước điều khiển bằng tay xoay

Thực hiện đúng kỹ thuật lắp đặt giúp kéo dài tuổi thọ thiết bị và ngăn chặn hiện tượng rò rỉ nước out thân van:

Quy trình lắp đặt chuẩn

• Vệ sinh đường ống: Xả sạch bụi bẩn, cát sạn và xỉ hàn bên trong đường ống trước khi gắn van.

• Lắp đúng chiều dòng chảy: Đối với các dòng van có quy định chiều (như van cầu), cần quan sát mũi tên chỉ hướng trên thân van.

• Sử dụng vật liệu làm kín phù hợp: Dùng băng tan (cao su su non) đối với van ren, hoặc dùng gioăng cao su/gioăng mạ kẽm đối với van mặt bích.

• Siết lực cân bằng: Khi bắt bu-lông mặt bích, cần siết đối xứng chéo góc để đảm bảo van nằm phẳng, không bị nghiêng gây lệch gioăng.

Bảo trì định kỳ

• Định kỳ 3 – 6 tháng nên tiến hành xoay đóng/mở van từ 1 – 2 lần để tránh hiện tượng cặn vôi bám kẹt trục.

• Tra mỡ bôi trơn vào trục van và phần ren tay quay đối với các dòng van công nghiệp lớn.

• Thay thế ngay gioăng làm kín hoặc đệm cổ van khi phát hiện dấu hiệu rò rỉ nước ở ty van.

FAQ - Câu hỏi thường gặp

Van khóa nước điều khiển bằng tay xoay có phải van bi không?

Van bi tay gạt là một trong những loại van phổ biến nhất thuộc nhóm van khóa nước điều khiển bằng tay xoay. Tuy nhiên, van khóa nước điều khiển bằng tay xoay còn bao gồm các loại van khác như van bướm, van cổng tay quay hay van cầu.

Van xoay nước có dùng cho nước nóng được không?

Có. Tuy nhiên bạn cần chọn các dòng van xoay có thân bằng đồng hoặc inox, kết hợp với gioăng làm kín chịu nhiệt PTFE (Teflon) để đảm bảo không bị biến dạng ở nhiệt độ cao.

Nên chọn van khóa nước điều khiển bằng tay xoay bằng đồng hay inox?

Đối với hệ thống cấp nước sinh hoạt dân dụng thông thường, van đồng là lựa chọn tối ưu về chi phí và độ bền. Đối với môi trường hóa chất, nước mặn, nước thải hoặc các ngành thực phẩm, van inox là lựa chọn bắt buộc.

Bao lâu nên tiến hành bảo trì van khóa nước điều khiển bằng tay xoay?

Nên kiểm tra tổng thể và vận hành thử từ 6 - 12 tháng/lần. Đối với các hệ thống công nghiệp quan trọng, việc kiểm tra độ kín và bôi trơn trục nên thực hiện định kỳ 3 - 6 tháng/lần.

Giá van khóa nước điều khiển bằng tay xoay khoảng bao nhiêu?

Giá thành phụ thuộc vào kích cỡ, vật liệu và xuất xứ. Các loại van bi đồng nhỏ cho gia đình có giá từ vài chục đến vài trăm nghìn đồng, trong khi các dòng van bướm, van cổng inox công nghiệp mặt bích có giá từ vài triệu đến hàng chục triệu đồng.

Tổng kết

Van xoay nước là giải pháp đóng mở và kiểm soát dòng chảy đơn giản, đáng tin cậy và không thể thiếu trong bất kỳ hệ thống thủy lực nào. Việc lựa chọn đúng chủng loại van, đúng vật liệu và vận hành đúng kỹ thuật không chỉ giúp bảo vệ đường ống an toàn mà còn tối ưu hóa chi phí bảo trì lâu dài cho công trình.

Nếu bạn đang tìm kiếm các giải pháp van xoay nước chất lượng cao hoặc cần tư vấn kỹ thuật chuyên sâu cho dự án, hãy liên hệ ngay với chúng tôi để được đội ngũ kỹ sư hỗ trợ tận tâm và cung cấp catalogue báo giá mới nhất đối với van xoay nước.
