Pop Up Valve Là Gì? Nguyên Lý, Cấu Tạo Và Ứng Dụng Trong Công Nghiệp

Trong các hệ thống chứa và vận chuyển nguyên liệu dạng bột, xi măng, hay hệ thống lọc bụi công nghiệp, hiện tượng tăng áp suất đột ngột trong silo hoặc bồn chứa là thách thức rất lớn đối với các kỹ sư vận hành. Khi áp suất dư không được giải phóng kịp thời, thiết bị dễ bị móp méo, nứt vỡ, rò rỉ nguyên liệu ra môi trường hoặc thậm chí gây mất an toàn lao động nghiêm trọng. Để giải quyết triệt để vấn đề này, dòng pop up valve đã ra đời như một giải pháp xả áp phản ứng tức thì, giúp duy trì sự ổn định tuyệt đối cho toàn bộ hệ thống.

Pop Up Valve Là Gì?

Pop Up Valve (van nảy xả áp) là loại van công nghiệp được thiết kế đặc biệt để tự động bật mở tức thời khi áp suất nội tại của hệ thống vượt qua ngưỡng cài đặt an toàn và lập tức đóng kín trở lại khi áp suất trở về trạng thái cân bằng.

• Chức năng: Giải phóng áp suất dư, bảo vệ bồn chứa, silo và đường ống khỏi rủi ro biến dạng hoặc phát nổ.

• Vai trò: Đóng vai trò là "lá chắn" an toàn thụ động nhưng vô cùng linh hoạt trong quy trình xử lý vật liệu rời.

• Môi trường sử dụng: Phổ biến trong các hệ thống khí nén, hệ thống hút bụi, silo chứa xi măng, tro bay, hạt nhựa và hóa chất dạng bột.

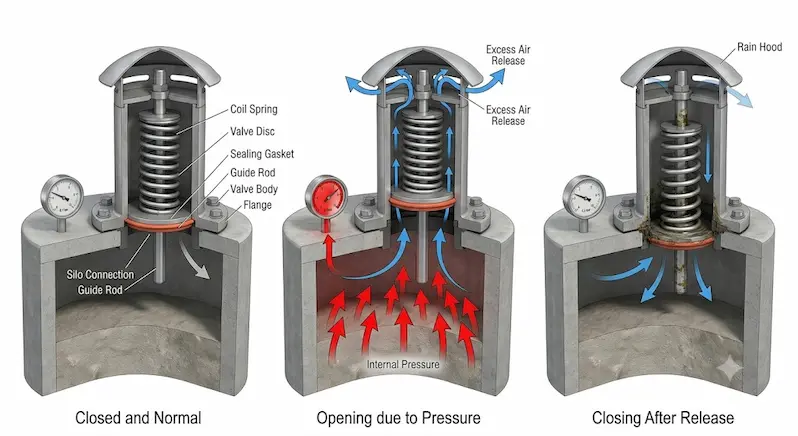

Nguyên Lý Hoạt Động Của Pop Up

Hoạt động của pop up dựa trên sự cân bằng lực giữa lực ép cơ học (lò xo hoặc khí nén) và lực tác động từ áp suất lưu chất bên trong hệ thống.

• Sơ đồ vận hành: Áp suất tăng vượt ngưỡng $\rightarrow$ Đĩa van bật lên xả áp $\rightarrow$ Áp suất giảm $\rightarrow$ Van tự đóng kín.

• Tốc độ phản ứng: Van có khả năng phản ứng gần như tức thời (tính bằng mili-giây) nhờ cơ chế giải phóng lực giữ lò xo ngay khi áp suất đạt điểm găng.

• Cơ chế vượt ngưỡng: Đĩa van duy trì trạng thái đóng hoàn toàn trong suốt quá trình áp suất hoạt động ở mức cho phép. Van chỉ kích hoạt khi lực đẩy của lưu chất vượt qua lực nén định mức, tránh tình trạng rò rỉ khí hay thất thoát nguyên liệu không cần thiết.

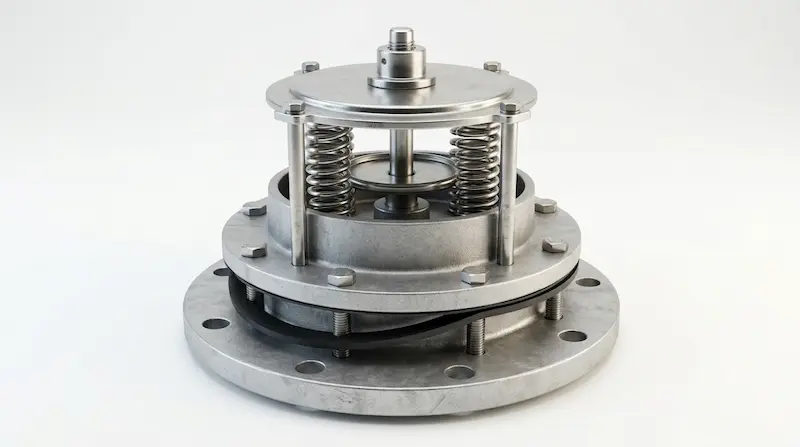

Cấu Tạo Chi Tiết Của Pop Up Valve

Một sản phẩm pop up tiêu chuẩn công nghiệp được cấu thành từ các bộ phận chính sau:

• Thân van: Làm từ gang đúc, thép carbon hoặc inox (SUS304, SUS316). Bộ phận này chịu lực chính và chứa các linh kiện bên trong.

• Đĩa van (Poppet/Disc): Nhẹ nhưng chịu lực tốt, trực tiếp nảy lên để mở luồng xả.

• Lò xo điều áp: Làm bằng thép hợp kim đàn hồi cao, quyết định trực tiếp đến áp suất cài đặt mở van.

• Gioăng làm kín: Chất liệu EPDM, Viton hoặc Silicone giúp van đóng kín tuyệt đối, chống rò rỉ bụi và khí.

• Nắp van & Bu lông: Cố định cấu trúc, cho phép tháo lắp dễ dàng để hiệu chỉnh hoặc thay thế linh kiện.

• Cửa xả: Định hướng dòng khí và bụi thoát ra ngoài an toàn.

Phân Loại Pop Up Phổ Biến

Theo vật liệu chế tạo

• Gang: Giá thành tối ưu, chịu lực tốt, phù hợp cho môi trường xi măng, vật liệu thô. (Nhược điểm: Rất nặng, dễ bị ăn mòn trong môi trường hóa chất).

• Thép: Chịu áp suất và va đập cơ học cao. (Nhược điểm: Cần sơn phủ chống gỉ).

• Inox (304/316): Chống ăn mòn, chịu nhiệt tốt, bề mặt nhẵn bóng. (Nhược điểm: Chi phí đầu tư ban đầu cao).

Theo kiểu kết nối

• Kết nối ren: Dùng cho kích thước nhỏ ($\le$ DN50), tháo lắp nhanh.

• Kết nối mặt bích: Dùng cho đường ống lớn ($\ge$ DN50), chịu lực rung lắc tốt, độ kín vượt trội.

Theo môi trường ứng dụng

• Dòng chuyên dụng cho khí nén & bụi: Thiết kế gioăng chống mài mòn do ma sát hạt cứng.

• Dòng cho silo/bồn chứa: Lưu lượng xả lớn, diện tích đĩa van rộng để xả áp cực nhanh.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để hệ thống vận hành trơn tru, bạn cần đặc biệt lưu ý các thông số kỹ thuật cốt lõi:

• Kích thước danh định (Size): Phổ biến từ DN50, DN80, DN100 đến DN150.

• Áp suất cài đặt (Set Pressure): Mức áp suất chuẩn để van tự động bật mở.

• Áp suất làm việc (Working Pressure): Dải áp suất hoạt động bình thường của hệ thống.

• Nhiệt độ hoạt động: Từ $-20^\circ\text{C}$ đến hơn $200^\circ\text{C}$ tùy thuộc vào chất liệu gioăng làm kín.

• Tiêu chuẩn chế tạo: JIS, ANSI, DIN hoặc BS.

Bảng So Sánh Pop Up Với Các Dòng Van Khác

Khi nào nên dùng Pop Up ? Nên ưu tiên dòng van này khi hệ thống của bạn xử lý môi trường có chứa bụi, hạt rời hoặc cần xả lượng khí lớn trong thời gian cực ngắn mà các van an toàn truyền thống dễ bị kẹt rãnh do bụi bẩn. [chèn link: danh muc van an toan]

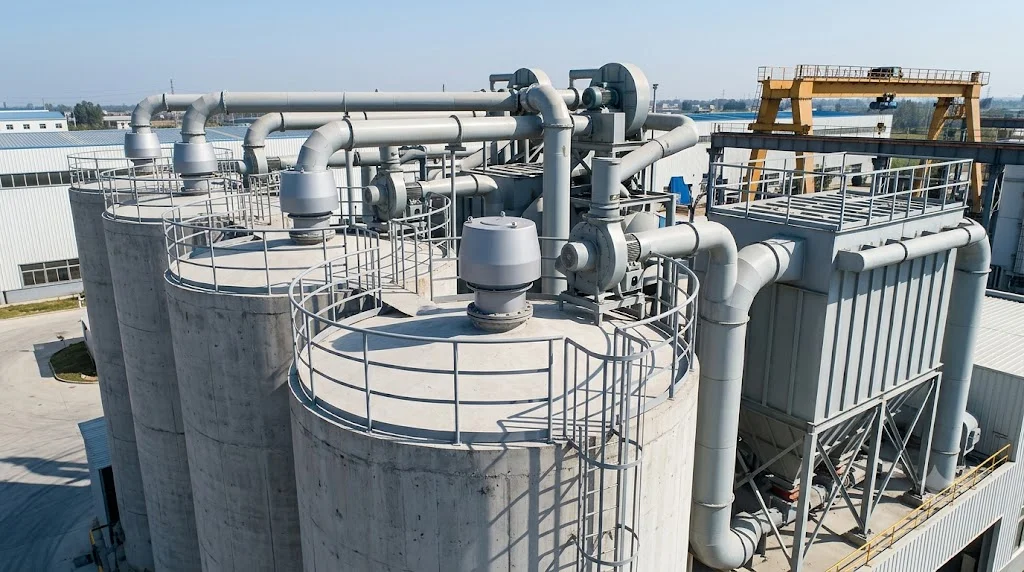

Ứng Dụng Thực Tế Trong Sản Xuất

Nhờ thiết kế tối ưu cho môi trường vật liệu rời, van xả áp dạng nảy được ứng dụng rộng rãi:

• Silo xi măng & Trạm trộn bê tông: Bảo vệ đỉnh silo không bị xé rách khi bơm xi măng xả hàng từ xe bồn với áp suất cao.

• Hệ thống lọc bụi tay áo: Giảm áp đột ngột trong khoang lọc khi xảy ra hiện tượng hoàn nguyên hoặc sự cố cháy nổ bụi.

• Nhà máy thức ăn chăn nuôi & Hóa chất: Xử lý an toàn cho các bồn chứa bột mì, nông sản, hạt nhựa.

Ví dụ thực tế: Tại một trạm trộn bê tông tươi, khi xe bồn bơm xi măng vào silo với áp suất $2\text{ bar}$ (vượt quá ngưỡng chịu đựng $0.5\text{ bar}$ của vỏ silo), chiếc pop up trên đỉnh ngay lập tức bật mở để thoát khí dư, giúp tránh sự cố sập hoặc vỡ đỉnh silo.

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Chọn sai áp suất cài đặt: Cài áp quá cao khiến van không kịp mở khi sự cố xảy ra, hoặc cài quá thấp khiến van xả liên tục làm thất thoát nguyên liệu.

• Bỏ qua khâu vệ sinh: Bụi bám quá dày cứng quanh lò xo và đĩa van làm kẹt cơ cấu nảy.

• Lắp đặt sai chiều: Khiến van không thể mở hoặc rò rỉ lưu chất ra ngoài.

• Dùng sai loại gioăng: Môi trường nhiệt độ cao nhưng dùng gioăng cao su thường dẫn đến biến dạng, gây hở van.

Checklist Chọn Pop Up Phù Hợp

• $\checkmark$ Xác định chính xác loại lưu chất (Khí sạch, bụi xi măng, hóa chất).

• $\checkmark$ Xác định áp suất làm việc và áp suất cài đặt xả an toàn.

• $\checkmark$ Chọn kích thước đường ống (DN50 - DN150).

• $\checkmark$ Chọn vật liệu thân van (Gang, Thép, Inox) và vật liệu làm kín.

• $\checkmark$ Xác định nhiệt độ hoạt động tối đa.

• $\checkmark$ Yêu cầu đầy đủ chứng nhận CO/CQ và chế độ bảo hành từ nhà cung cấp.

Hướng Dẫn Lắp Đặt Và Bảo Trì Dung Van

Các bước lắp đặt chuẩn kỹ thuật:

1. Làm sạch bề mặt mặt bích hoặc ren nối trên hệ thống.

2. Đặt gioăng làm kín đúng tâm, tiến hành đưa van vào vị trí.

3. Siết bu lông đối xứng theo từng cặp với lực vừa đủ để tránh làm lệch thân van.

4. Kiểm tra độ kín bằng cách vận hành thử ở áp suất tiêu chuẩn.

Lưu ý bảo dưỡng: Không tự ý thay đổi lực nén lò xo nếu không có thiết bị đo áp suất chuyên dụng. Định kỳ 3–6 tháng cần kiểm tra độ đàn hồi của lò xo và độ mềm dẻo của gioăng cao su. [chèn link: huong dan bao trì van cong nghiep]

FAQ - Câu Hỏi Thường Gặp

Pop Up có phải là van an toàn không?

Đúng, về mặt bản chất đây là một dòng van an toàn chuyên dụng, được tối ưu hóa về cấu tạo để xả áp cực nhanh trong môi trường có chứa bụi và hạt vật liệu.

Bao lâu nên kiểm tra Pop Up một lần?

Nên kiểm tra cảm quan hàng tháng và bảo dưỡng toàn diện, vệ sinh đĩa van mỗi 3 đến 6 tháng tùy thuộc vào tần suất vận hành.

Pop Up có điều chỉnh được áp suất không?

Có. Bạn có thể điều chỉnh áp suất cài đặt bằng cách tăng hoặc giảm lực nén của lò xo thông qua bu lông hiệu chỉnh trên đỉnh van.

Có thể dùng Pop Up Valve cho khí nén không?

Hoàn toàn được. Van hoạt động rất tốt trong các hệ thống xả áp khí nén công nghiệp.

Kết Luận

Sử dụng pop up đúng kỹ thuật là giải pháp tối ưu giúp doanh nghiệp bảo vệ tài sản, nâng cao tuổi thọ hệ thống chứa và phòng ngừa nguy cơ mất an toàn lao động. Việc lựa chọn đúng vật liệu, kích thước và áp suất cài đặt sẽ đảm bảo van luôn vận hành chính xác mỗi khi hệ thống phát sinh sự cố quá áp.
