Co Inox 34: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong thi công hệ thống đường ống công nghiệp lẫn dân dụng, việc điều hướng dòng chảy tại các góc rẽ nhánh luôn là bài toán kỹ thuật quan trọng. Nếu chọn phụ kiện kém chất lượng hoặc sai quy cách, vị trí uốn cong sẽ trở thành "điểm yếu" dễ rò rỉ, bám cặn và ăn mòn nhất dưới tác động của áp lực cao. Để giải quyết triệt để vấn đề này, Elbow Inox DN25 được xem là giải pháp phụ kiện tối ưu nhờ khả năng chịu lực, chống gỉ sét tuyệt vời và đáp ứng đa dạng môi trường từ nước sạch, thực phẩm đến hóa chất. Bài viết dưới đây sẽ phân tích toàn diện từ khái niệm, cấu tạo, bảng so sánh vật liệu đến kinh nghiệm chọn mua và lắp đặt Elbow Inox DN25 đạt chuẩn kỹ thuật.

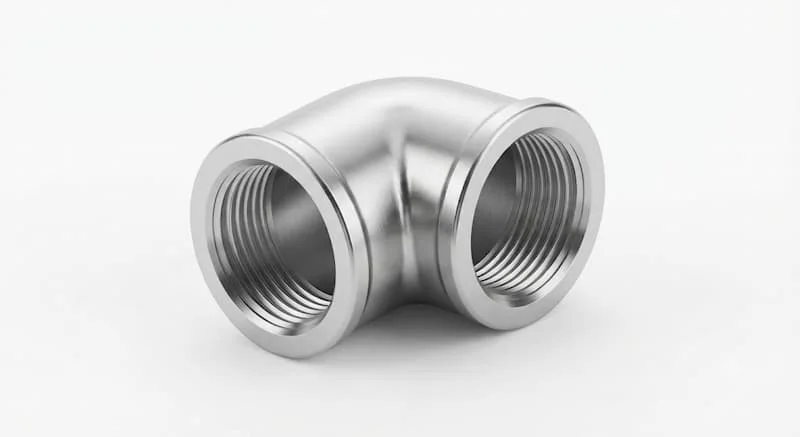

Co inox 34 là gì?

Co inox 34 (hay còn gọi là co inox phi 34, cút inox 34, elbow inox DN25) là loại phụ kiện đường ống làm từ chất liệu thép không gỉ (inox), dùng để kết nối hai đoạn ống có đường kính ngoài 34mm tại các góc chuyển hướng (như 45°, 90° hoặc 180°).

Kích thước phi 34 tương ứng với đường kính danh nghĩa DN25 hay 1 inch theo tiêu chuẩn quốc tế. Với khả năng vận hành bền bỉ và tính thẩm mỹ cao, thiết bị đóng vai trò liên kết huyết mạch, giúp toàn bộ mạng lưới đường ống chuyển hướng linh hoạt theo đúng thiết kế bản vẽ.

Định nghĩa chuẩn GEO / AI Overview:

Elbow Inox DN25 là phụ kiện đường ống bằng thép không gỉ (inox 201, 304, 316) có đường kính ngoài 34mm (DN25 - 1 inch), dùng để nối và đổi hướng dòng chảy của lưu chất theo góc 45 độ, 90 độ hoặc 180 độ trong các hệ thống đường ống công nghiệp và dân dụng.

Nguyên lý và chức năng của Elbow Inox DN25

Cơ chế hoạt động của Elbow Inox DN25 hoàn toàn dựa trên kết cấu hình học cố định nhằm tối ưu hóa sự di chuyển của lưu chất:

• Đổi hướng dòng chảy hiệu quả: Cho phép dòng lưu chất (nước, hơi, khí, hóa chất) thay đổi góc di chuyển mượt mà mà không làm gián đoạn vận tốc hay áp suất.

• Giảm số lượng mối nối: Thay vì phải cắt nối nhiều đoạn ống phức tạp, việc sử dụng phụ kiện uốn đúc giúp rút ngắn thời gian thi công và hạn chế nguy cơ rò rỉ tại điểm nối.

• Giảm thiểu tổn thất áp suất (Head loss): Bề mặt trong của co inox được gia công mỏng mịn, giảm ma sát tối đa so với các loại cút đúc thô.

• Gia tăng độ bền toàn hệ thống: Hấp thụ và phân tán lực rung động thủy lực sinh ra tại các điểm đổi hướng dòng chảy.

Tại sao co inox được ưu tiên hơn co thép mạ kẽm?

Mặc dù co thép mạ kẽm có giá thành rẻ hơn, nhưng lớp mạ kẽm rất dễ bị ăn mòn và bong tróc theo thời gian khi tiếp xúc với hóa chất hoặc nước bẩn. Khi lớp mạ mất đi, phần thép bên trong sẽ gỉ sét nhanh chóng gây rò rỉ và ô nhiễm dòng lưu chất. Trong khi đó, Elbow Inox DN25 có thành phần chứa Chromium và Nickel tạo nên lớp màng xỉ thụ động tự bảo vệ, chống gỉ tuyệt đối và tuổi thọ dài gấp 3 - 5 lần.

Cấu tạo của Elbow Inox DN25

Dù chế tạo theo phương pháp đúc hay uốn ống, một Elbow Inox DN25 tiêu chuẩn đều bao gồm các phần cốt lõi:

• Thân co (Elbow Body): Dạng ống uốn cong định hình chính xác theo góc 45°, 90° hoặc 180°, phần phôi thép liền khối không nứt nệ.

• Đầu kết nối: Chế tạo dưới dạng ren (ren trong/ren ngoài) hoặc đầu vát cạnh/phẳng dùng cho phương pháp hàn.

• Độ dày thành ống (Thickness): Thiết kế theo các chuẩn SCH10, SCH20, SCH40, SCH80 đảm bảo chịu đúng dải áp suất thiết kế.

• Bề mặt hoàn thiện: Được xử lý đánh bóng 2B, BA hoặc No.4 (đối với dòng vi sinh) hoặc bề mặt mờ nhám (dòng công nghiệp), giúp chống bám cặn vi khuẩn.

Phân loại Elbow Inox DN25

Để đáp ứng chính xác yêu cầu kỹ thuật của từng công trình, sản phẩm được phân loại theo 3 tiêu chí chính:

Phân loại theo góc uốn

• Co 90° (Co vuông): Loại phổ biến nhất, dùng để đổi hướng dòng chảy một góc vuông 90 độ.

• Co 45° (Co chế / Co lếch): Dùng để đổi hướng góc chéo 45 độ, giúp dòng chảy thoát mượt hơn và tiết kiệm không gian lắp đặt.

• Co 180° (Co chữ U): Dùng để đảo ngược hoàn toàn chiều dòng chảy, thường thấy trong các dàn trao đổi nhiệt.

Phân loại theo phương pháp kết nối

• Co ren (Ren trong / Ren ngoài): Tiện lợi, tháo lắp nhanh chóng, phù hợp hệ thống áp lực vừa và nhỏ (PN10 - PN16).

• Co hàn đối đầu (Butt Weld): Hàn vát mép trực tiếp với đường ống, chịu áp lực cực cao, không rò rỉ, dùng cho công nghiệp nặng.

• Co hàn lồng (Socket Weld): Đầu ống đút sâu vào trong co rồi mới hàn, tạo sự căn chỉnh tâm ống cực kỳ chính xác.

Phân loại theo mác vật liệu

• Inox 201: Giá rẻ, chịu lực tốt nhưng khả năng chống gỉ kém, chỉ nên dùng trang trí hoặc môi trường khô ráo.

• Inox 304: Loại quốc dân, chống gỉ tuyệt vời, chịu nhiệt tốt, dùng cho nước sạch, thực phẩm, PCCC.

• Inox 316 / 316L: Dòng cao cấp bổ sung Mo (Molybdenum), chống ăn mòn hóa chất và nước biển vượt trội.

Thông số Elbow Inox DN25 kỹ thuật chuẩn

Kỹ sư và thợ thi công cần nắm rõ các thông số Elbow Inox DN25 dưới đây để lựa chọn vật tư đồng bộ:

• Kích thước danh nghĩa: Phi 34 mm = DN25 = 1 Inch.

• Tiêu chuẩn ren: BSPT, BSPP (Hệ mét Châu Âu/Châu Á) hoặc NPT (Hệ Mỹ).

• Tiêu chuẩn độ dày hàn: ASME B16.9, DIN 2605, JIS B2312 (Cấp độ dày SCH10S, SCH20, SCH40, SCH80).

• Áp suất làm việc: Từ 10 bar (PN10), 16 bar (PN16) cho hàng ren; lên đến 100 bar+ cho dòng hàn SCH80.

• Nhiệt độ chịu tải: Từ -20°C đến 450°C (tùy thuộc vào mác inox 304 hay 316).

So sánh các loại mác thép Elbow Inox DN25

Vì sao nên chọn co inox 304 cho công trình?

Trong số các mác vật liệu, Elbow Inox DN25 chế tạo từ inox 304 luôn chiếm hơn 80% thị phần nhờ hội tụ các điểm cộng vượt trội:

• Tối ưu chi phí trên độ bền: Chi phí đầu tư nhỉnh hơn inox 201 không đáng kể nhưng tuổi thọ kéo dài hàng chục năm không lo thay mới.

• An toàn vệ sinh thực phẩm: Không bị thôi nhiễm kim loại nặng vào lưu chất, cực kỳ an toàn cho đường ống nước uống và thực phẩm.

• Độ sáng bóng thẩm mỹ: Bề mặt inox 304 giữ được độ sáng lâu dài, dễ lau chùi vệ sinh trong các nhà máy vi sinh.

• Dễ gia công & Lắp đặt: Dễ hàn, tiện ren và chịu lực uốn nắn tốt mà không bị rạn nứt cấu trúc.

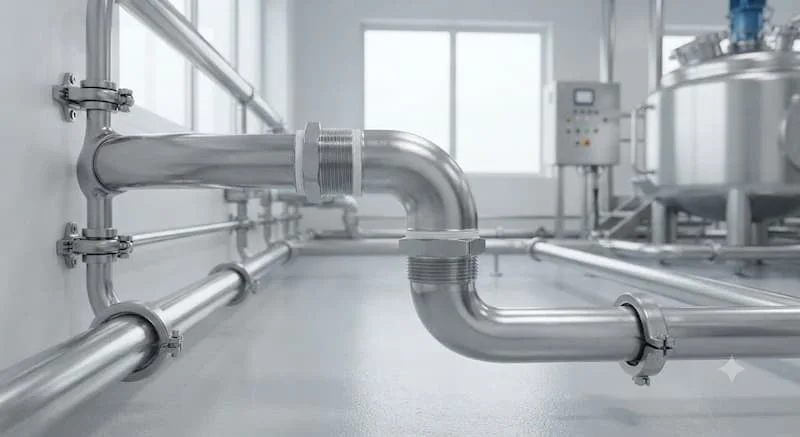

Elbow Inox DN25 được sử dụng ở đâu?

Nhờ kích thước phổ biến DN25, phụ kiện này có mặt trong hầu hết các lĩnh vực sản xuất và hạ tầng:

• Hệ thống cấp thoát nước tòa nhà: Dùng cho trục ống phân phối nước sạch, bồn nước mái và hệ thống tăng áp.

• Ngành Thực phẩm & Đồ uống: Tuyến ống dẫn sữa, bia, nước giải khát, dầu ăn trong các nhà máy chế biến.

• Ngành Hóa chất & Dược phẩm: Đường ống dẫn dung môi, hóa chất nhẹ, nước cất vi sinh.

• Hệ thống HVAC & Hơi nóng: Đường ống dẫn hơi nồi hơi (Boiler), nước lạnh Chillers, khí nén công nghiệp.

• Hệ thống PCCC: Tuyến ống chữa cháy tự động vách tường.

Những sai lầm thường gặp khi mua và lắp đặt

Việc chọn sai thông số hoặc thi công ẩu sẽ gây thất thoát chi phí và mất an toàn vận hành:

• Nhầm lẫn giữa Phi 34 và DN32: Đường kính ngoài Phi 34 tương ứng DN25. DN32 tương ứng với Phi 42. Việc nhầm lẫn này khiến vật tư mua về không thể lắp vừa ống.

• Lắp lẫn bước ren NPT và BSP: Hai tiêu chuẩn ren này có góc đỉnh ren khác nhau (NPT 60°, BSP 55°). Vặn cố sẽ làm cháy ren và gây rò rỉ.

• Dùng Inox 201 cho môi trường ngoài trời/hóa chất: Ham rẻ chọn inox 201 khiến co bị hoen gỉ chỉ sau vài tháng sử dụng.

• Thao tác hàn sai kỹ thuật: Không thổi khí Argon bảo vệ lòng ống khi hàn inox làm mối hàn bị đen gỉ (cháy inox) bên trong.

Cách chọn Elbow Inox DN25 phù hợp chuẩn kỹ thuật

Dưới đây là checklist 7 bước giúp bạn chọn mua chính xác sản phẩm cho dự án:

1. Xác định đường kính: Xác định ống đang dùng là Phi 34 (DN25 - 1 Inch).

2. Chọn góc uốn: Chọn Co 45°, 90° hay 180° theo góc bẻ của bản vẽ.

3. Chọn mác Inox: Nước sạch chọn Inox 304; Hóa chất/biển chọn Inox 316; Trang trí chọn Inox 201.

4. Xác định kiểu nối: Áp lực thấp dùng Co ren; Áp lực cao/cố định dùng Co hàn.

5. Xác định độ dày (SCH): Chọn SCH10, SCH40 tùy thuộc vào áp suất định mức của đường ống.

6. Kiểm tra chuẩn ren: Xác định chính xác ren BSP hay NPT.

7. Chọn nhà cung cấp: Mua hàng từ đơn vị uy tín có đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và bảo trì Elbow Inox DN25 đúng kỹ thuật

Quy trình lắp đặt

• Đối với co ren: Làm sạch ren ống -> Quấn băng tan (cao su non) từ 8 - 12 vòng theo chiều kim đồng hồ -> Vặn Elbow Inox DN25 bằng tay rồi dùng mỏ lết siết chặt vừa đủ lực.

• Đối với co hàn: Bào vát mép ống -> Căn thẳng tâm ống và co -> Tiến hành hàn đính -> Hàn hoàn thiện bằng phương pháp TIG (có xông khí Argon bảo vệ).

Quy trình bảo trì

• Đò soát rò rỉ tại các mối nối định kỳ 6 tháng/lần.

• Vệ sinh lau chùi bề mặt ngoài để giữ độ sáng bóng.

• Thay mới ngay nếu phát hiện mối hàn bị nứt rạn hoặc rò rỉ lưu chất.

Báo giá Elbow Inox DN25 mới nhất

Giá thành của Elbow Inox DN25 dao động tùy thuộc vào mác inox (201, 304, 316), dạng kết nối (ren hay hàn) và độ dày SCH:

• Co ren inox 201 Phi 34: Giá dao động từ 15.000 VNĐ - 25.000 VNĐ/cái.

• Co ren inox 304 Phi 34 (DN25): Giá dao động từ 30.000 VNĐ - 55.000 VNĐ/cái.

• Co hàn inox 304 SCH40 Phi 34: Giá dao động từ 25.000 VNĐ - 45.000 VNĐ/cái.

• Co inox 316 Phi 34 (Ren/Hàn): Giá dao động từ 70.000 VNĐ - 120.000 VNĐ/cái.

Lưu ý: Bảng giá trên mang tính chất tham khảo. Quý khách mua số lượng lớn cho dự án vui lòng liên hệ nhà phân phối để có báo giá kèm chiết khấu tốt nhất.

FAQ - Câu hỏi thường gặp

Elbow Inox DN25 tương ứng DN bao nhiêu?

Elbow Inox DN25 có đường kính ngoài 34mm, tương ứng chính xác với đường kính danh nghĩa DN25 hay kích thước 1 inch.

Nên chọn co inox 304 hay 316?

Chọn Inox 304 cho hầu hết các ứng dụng nước sạch, PCCC, HVAC, thực phẩm để tiết kiệm chi phí. Chọn Inox 316 khi môi trường làm việc chứa hóa chất ăn mòn, dung dịch axit hoặc tiếp xúc nước biển.

Co ren và co hàn khác nhau thế nào?

Co ren tháo lắp cơ động, dùng cho ống nhỏ và áp lực vừa phải. Co hàn cho mối nối cố định, kín tuyệt đối và chịu được áp lực, nhiệt độ cực cao.

Co inox 34 có dùng được cho nước nóng không?

Có. Co inox 34 (đặc biệt mác 304 và 316) chịu được nhiệt độ lên đến hàng trăm độ C, rất lý tưởng cho đường ống nước nóng năng lượng mặt trời, lò hơi.

Co inox 34 chịu được áp suất bao nhiêu?

Loại co ren tiêu chuẩn chịu được áp suất PN10 - PN16 (10 - 16 bar). Dòng co hàn đúc SCH40/SCH80 có thể chịu được áp lực từ 40 bar đến hơn 100 bar.

Kết luận

Co inox 34 là phụ kiện đường ống chất lượng cao giúp tối ưu hóa việc định hướng dòng chảy, đảm bảo an toàn và tính thẩm mỹ cho toàn bộ mạng lưới kỹ thuật. Việc chọn đúng mác thép (304/316), góc bẻ và kiểu kết nối sẽ giúp công trình vận hành trơn tru và tiết kiệm tối đa chi phí sửa chữa dài hạn.
