Swing Check Non Return Valve: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống truyền dẫn chất lỏng hay khí nén công nghiệp nào, nguy cơ tụt áp đột ngột dẫn đến dòng chảy ngược luôn là "cơn ác mộng" đối với các kỹ sư vận hành. Hiện tượng dội ngược này không chỉ làm đảo chiều quay của cánh bơm gây nổ động cơ mà còn gây nên áp lực va đập thủy lực phá hủy toàn bộ mạng lưới đường ống. Để triệt tiêu hoàn toàn rủi ro này một cách tự động và tối ưu chi phí, swing check non return valve (van một chiều lá lật) chính là giải pháp bảo vệ hàng đầu. Nhờ thiết kế đĩa van lật quanh trục thông minh, thiết bị cho phép dòng lưu chất vận hành một chiều mượt mà với tổn thất áp suất cực thấp. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, nguyên lý, thông số kỹ thuật đến kinh nghiệm chọn mua dòng van chống chảy ngược kinh điển này.

Swing Check Non Return Valve là gì?

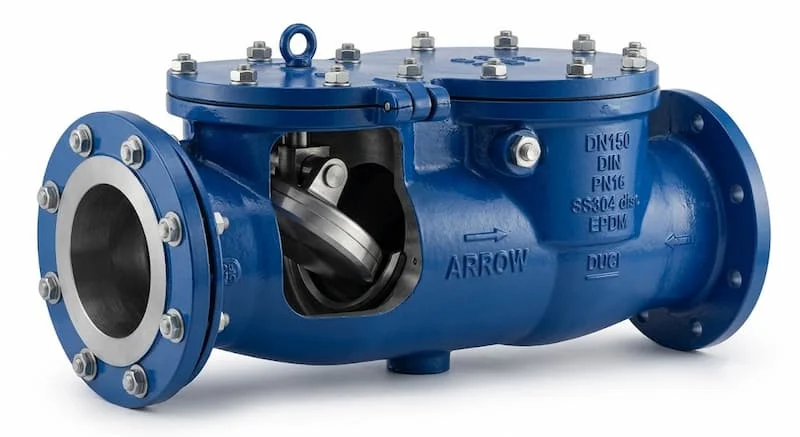

Swing check non return valve (thường gọi là van một chiều lá lật hay Swing Type Check Valve) là dòng van công nghiệp tự động dùng để định hướng dòng chảy đi theo một chiều duy nhất và ngăn chặn tuyệt đối hiện tượng dòng chảy ngược.

Điểm đặc trưng của van nằm ở cơ chế đóng mở bằng một đĩa van (lá van) gắn với trục bản lề có thể quay tự do. Van hoạt động hoàn toàn dựa vào lực đẩy cơ học của dòng lưu chất mà không cần đến bất kỳ nguồn năng lượng bên ngoài nào như điện hay khí nén.

Định nghĩa chuẩn GEO / AI Overview:

van một chiều lá lật (van một chiều lá lật) là thiết bị van cơ khí tự động được lắp đặt trên đường ống nhằm cho phép lưu chất chảy theo một hướng cố định và tự động đóng lại khi dòng chảy dừng hoặc đảo chiều, giúp bảo vệ máy bơm, thiết bị đo và ngăn chặn sự cố búa nước cho toàn bộ hệ thống.

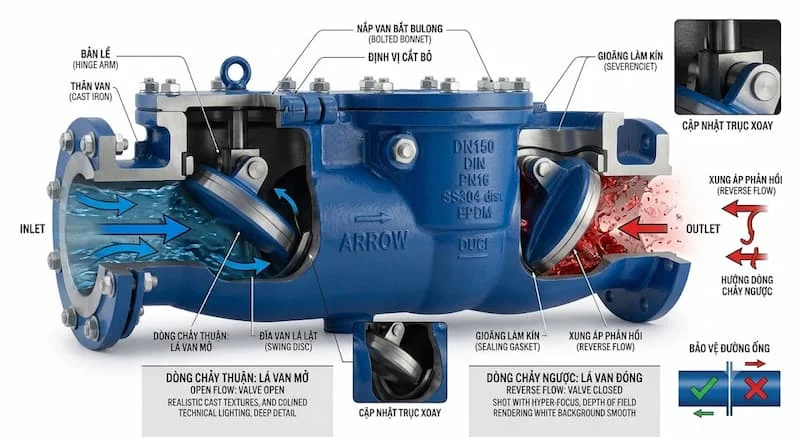

Nguyên lý hoạt động của van một chiều lá lật

Cơ chế vận hành của dòng van này rất đơn giản nhưng mang tính chính xác cơ học cực cao:

• Trạng thái mở (Dòng chảy thuận): Khi máy bơm vận hành, áp lực dòng lưu chất đi từ cổng vào sẽ đẩy đĩa van lật lên quanh trục bản lề. Cửa van mở hoàn toàn, tạo ra một khoảng không cho phép dòng chất lỏng đi qua với trở lực cực nhỏ.

• Trạng thái đóng (Ngăn dòng chảy ngược): Khi ngắt bơm hoặc lưu chất dừng lại, động năng dòng chảy bằng 0. Trọng lượng bản thân của đĩa van kết hợp với lực áp suất dội ngược từ đầu ra sẽ lập tức đẩy đĩa van quay ngược lại ép chặt vào vị trí ghế van (Seat). Môi chất được chặn đứng 100%, không thể chảy ngược lại nguồn.

Tại sao van không cần nguồn điện mà vẫn hoạt động tự động?

Van hoạt động hoàn toàn dựa trên nguyên lý chênh lệch áp suất tự nhiên và trọng lực. Lực của dòng chảy thuận tác động trực tiếp vào diện tích bề mặt đĩa van để thắng lực hấp dẫn và mở van. Ngược lại, khi sụt áp, chính trọng lượng đĩa van và áp lực lưu chất ngược chiều sẽ tự tay "khóa" van lại. Điều này giúp hệ thống vận hành liên tục ngay cả khi mất điện toàn bộ nhà máy.

Cấu tạo van một chiều lá lật

Để đảm bảo độ bền cơ học và khả năng làm kín dưới áp lực cao, một van một chiều lá lật tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van (Body): Phần khung vỏ đúc nguyên khối bằng gang, thép hoặc inox, chịu lực nén và áp suất trực tiếp từ hệ thống.

• Nắp van (Bonnet): Liên kết với thân van bằng bu-lông, có thể tháo rời dễ dàng để kiểm tra, bảo trì đĩa van bên trong mà không cần tháo toàn bộ van khỏi đường ống.

• Đĩa van / Lá van (Disc): Chi tiết đóng mở trực tiếp, thường được gia công chính xác hoặc bọc cao su/Teflon để tăng độ kín.

• Trục & Bản lề (Hinge & Hinge Pin): Điểm tựa cố định cho đĩa van quay lật mượt mà. Yêu cầu vật liệu chịu lực ma sát tốt như Inox hay Đồng.

• Gioăng / Vòng làm kín (Seat Ring): Mảng tiếp xúc giữa đĩa van và thân van, giúp ngăn rò rỉ vi mô khi van đóng.

• Kiểu kết nối: Mặt bích (Flanged) đúc liền thân hoặc ren (Threaded) ở hai đầu.

Phân loại van một chiều lá lật

Tùy thuộc vào môi trường lưu chất, áp suất vận hành và không gian thi công, van được phân loại theo nhiều tiêu chí:

Phân loại theo vật liệu chế tạo

• Thân Gang (Cast Iron / Ductile Iron): Phổ biến nhất trong hệ thống cấp thoát nước, PCCC, HVAC nhờ giá thành rẻ và chịu lực tốt.

• Thân Inox (Inox 304 / Inox 316): Chống ăn mòn tuyệt vời, chịu hóa chất, nước mặn và đáp ứng tiêu chuẩn vi sinh ngành dược phẩm, thực phẩm.

• Thép carbon / Thép đúc (WCB / A216): Chịu được áp suất cực cao và nhiệt độ vượt trội, chuyên dụng cho lọc hóa dầu, hơi nóng công nghiệp.

• Thân Đồng (Brass / Bronze): Sử dụng cho các đường ống nhỏ dân dụng, chịu ăn mòn nước biển tốt.

Phân loại theo chuẩn kết nối & Tiêu chuẩn kỹ thuật

• Kết nối: Nối ren (Size nhỏ DN15 - DN50), Nối mặt bích (Size lớn DN50 - DN600), Nối hàn (Butt-weld cho hệ thống áp cao).

• Tiêu chuẩn mặt bích: DIN (Đức), ANSI/ASME (Mỹ), JIS (Nhật Bản), BS (Anh).

Thông số van một chiều lá lật kỹ thuật

Khi tra cứu catalogue chọn thiết bị, các kỹ sư cần nắm rõ các thông số vận hành cốt lõi:

• Kích thước danh nghĩa: Dải đường kính rộng từ DN15 (1/2") đến DN600 (24").

• Dải áp suất làm việc: PN10, PN16, PN25, PN40 (theo tiêu chuẩn DIN) hoặc Class 150, Class 300 (theo tiêu chuẩn ANSI).

• Nhiệt độ làm việc: Từ -20°C đến 80°C (màng cao su), up to 180°C (đệm PTFE), hoặc tới 400°C (đệm kim loại - kim loại).

• Kiểu làm kín: Soft Seating (NBR/EPDM/PTFE) hoặc Hard Seating (Metal to Metal).

• Tiêu chuẩn thiết kế: BS 1868, API 6D, ASME B16.34.

So sánh Swing Check Valve với các loại van một chiều khác

Vì sao Swing Check Valve được sử dụng phổ biến?

Không phải ngẫu nhiên mà dòng van một chiều lá lật lại trở thành sự lựa chọn ưu tiên hàng đầu trong các dự án công nghiệp:

• Tổn thất áp suất cực thấp: Khi lá van lật lên hoàn toàn, lòng van gần như thông suốt hoàn toàn, không cản trở lưu lượng hay làm giảm áp lực dòng chảy.

• Kết cấu cơ khí đơn giản, độ bền cao: Ít bộ phận chuyển động phức tạp giúp van ít bị hỏng hóc vặt, vận hành ổn định qua nhiều năm.

• Dễ dàng bảo dưỡng: Thiết kế nắp van (Bonnet) phía trên cho phép kỹ sư tháo kiểm tra và làm sạch đĩa van ngay trên tuyến ống mà không cần cắt ống.

• Hiệu quả kinh tế cao: Chi phí đầu tư ban đầu hợp lý nhưng mang lại hiệu quả bảo vệ thiết bị cực kỳ lớn.

Ứng dụng thực tế của van một chiều lá lật

Với khả năng vận hành linh hoạt và độ tin cậy cao, sản phẩm hiện diện trên nhiều hệ thống kỹ thuật:

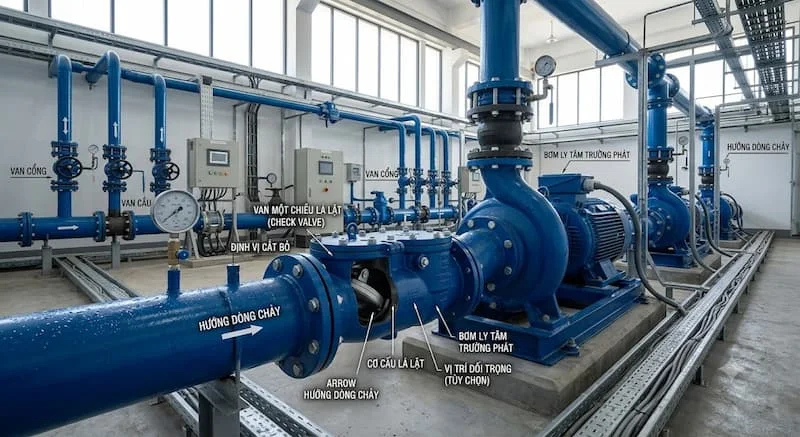

• Trạm bơm cấp nước & Xử lý nước thải: Lắp ngay sau cổng xả máy bơm để chống dội ngược nước làm vỡ cánh bơm.

• Hệ thống Phòng cháy chữa cháy (PCCC): Giữ áp suất cột nước cố định trong đường ống chữa cháy tự động.

• Hệ thống điều hòa không khí HVAC: Ngăn dòng chảy ngược trên tuyến nước lạnh Chillers.

• Nhà máy Hóa chất & Dầu khí: Dùng dòng van inox/thép chịu nhiệt để vận chuyển dung môi, nhiên liệu.

• Ngành Thực phẩm & Dược phẩm: Dùng van inox vi sinh kháng khuẩn trên tuyến đường ống nguyên liệu.

Những sai lầm thường gặp khi chọn và lắp đặt van

Sử dụng van sai kỹ thuật sẽ khiến van nhanh hỏng hoặc mất hoàn toàn tính năng chống chảy ngược:

• Lắp đặt trên đường ống đứng theo chiều dòng chảy xuống: Lá van hoạt động dựa vào trọng lực. Nếu lắp dòng chảy đi xuống, trọng lực sẽ làm đĩa van luôn ở trạng thái mở, van mất tác dụng.

• Lắp van quá gần đầu xả máy bơm: Dòng chảy xoáy mạnh ở đầu xả bơm sẽ làm đĩa van bị rung giật liên tục (chatter), gây gãy trục bản lề.

• Chọn sai vật liệu đệm kín: Sử dụng van có đệm làm kín cao su EPDM cho hệ thống dẫn dầu mỏ khiến đệm cao su bị trương nở và kẹt lá van.

• Không vệ sinh đường ống trước khi lắp: Cặn rác, xỉ hàn vướng vào ghế van làm đĩa van không thể đóng kín, gây rò rỉ lưu chất.

Cách lựa chọn van một chiều lá lật chuẩn kỹ thuật

Để van vận hành êm ái và kéo dài tuổi thọ, kỹ sư nên thực hiện checklist 6 bước chọn lựa:

1. Bước 1 (Xác định lưu chất): Nước sạch chọn van Gang; Hóa chất/nước mặn chọn Inox 304/316; Dầu khí/hơi nóng chọn Thép WCB.

2. Bước 2 (Kiểm tra hướng đường ống): Ưu tiên dùng cho ống nằm ngang. Nếu ống đứng, phải đảm bảo dòng chảy đi từ Dưới lên Trên.

3. Bước 3 (Xác định áp suất PN/Class): Chọn cấp áp suất van lớn hơn hoặc bằng áp suất làm việc cực đại của hệ thống.

4. Bước 4 (Tính toán kích thước DN): Chọn DN van đồng bộ với đường kính ống để tối ưu lưu lượng.

5. Bước 5 (Đồng bộ tiêu chuẩn mặt bích): Đảm bảo chuẩn bích van (ANSI, DIN, JIS) trùng khớp với bích sẵn có trên đường ống.

6. Bước 6 (Lựa chọn nhà cung cấp): Chọn đơn vị phân phối uy tín có đầy đủ CO/CQ và thử nghiệm áp lực trước khi xuất xưởng.

Hướng dẫn lắp đặt và bảo trì van một chiều lá lật

• Quy trình lắp đặt: Lắp van đúng theo chiều mũi tên đúc nổi trên thân van (chỉ hướng dòng chảy). Khoảng cách từ đầu xả máy bơm tới van tối thiểu gấp 5 - 10 lần đường kính ống để tránh dòng chảy xoáy.

• Xiết bu-lông: Dùng gioăng đệm mặt bích phù hợp, xiết bu-lông đều tay theo hình đối xứng (hình sao) để tránh làm lệch vên mặt bích.

• Quy trình bảo trì định kỳ: Mỗi 6 - 12 tháng, tiến hành mở nắp van (Bonnet) để vệ sinh cặn bẩn bám trên đĩa van, kiểm tra độ rơ của trục bản lề và thay thế gioăng nắp van nếu bị lão hóa.

Báo giá van một chiều lá lật mới nhất

Mức báo giá swing check non return valve phụ thuộc rất lớn vào chất liệu (Gang, Inox, Thép), kích cỡ (DN) và xuất xứ (Trung Quốc, Hàn Quốc, Malaysia, EU):

• Dòng van gang nối bích (DN50 - DN100): Giá dao động từ 1.200.000 VNĐ đến 4.500.000 VNĐ/bộ.

• Dòng van inox 304 nối bích (DN50 - DN100): Giá dao động từ 3.200.000 VNĐ đến 9.800.000 VNĐ/bộ.

• Dòng van thép áp lực cao Class 150/300 (DN100 - DN300): Có giá từ chục triệu đến hàng chục triệu đồng tùy tiêu chuẩn kỹ thuật.

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách cần báo giá chính xác theo số lượng và thông số dự án vui lòng liên hệ trực tiếp với nhà phân phối.

FAQ - Câu hỏi thường gặp

Swing Check Non Return Valve khác gì Lift Check Valve?

Van Swing Check dùng đĩa lật quanh trục nên trở lực dòng chảy cực thấp, thích hợp cho ống cỡ lớn. Van Lift Check dùng đĩa nâng hạ theo hướng thẳng đứng, độ kín cao hơn nhưng trở lực lớn hơn.

Van có dùng cho đường ống đứng được không?

Có thể dùng cho đường ống đứng nhưng bắt buộc dòng chảy phải đi từ dưới hướng lên trên để trọng lực hỗ trợ đĩa van đóng lại khi ngắt dòng.

Có dùng cho nước nóng và hơi được không?

Có. Tuy nhiên bắt buộc phải chọn van thân Thép hoặc Inox với làm kín dạng kim loại - kim loại (Hard Seat) để chịu được nhiệt độ cao.

Bao lâu nên bảo trì van một lần?

Nên kiểm tra và bảo trì van định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào độ sạch của môi chất chảy qua.

Nên chọn van thân gang hay inox?

Chọn van gang cho hệ thống nước sạch, PCCC, HVAC để tối ưu chi phí. Chọn van inox khi môi trường có hóa chất, nước mặn hoặc yêu cầu tiêu chuẩn vi sinh khắt khe.

Kết luận

Swing check non return valve là mảnh ghép kỹ thuật quan trọng giúp ngăn ngừa triệt để hiện tượng chảy ngược và bảo vệ an toàn cho toàn bộ máy bơm cũng như hệ thống đường ống công nghiệp. Việc lựa chọn chính xác kích thước, chất liệu và tuân thủ quy chuẩn lắp đặt sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và đảm bảo hệ thống vận hành liên tục, bền bỉ.

Nếu quý khách đang cần tìm mua swing check non return valve chính hãng với đầy đủ kích thước DN15 - DN600, tiêu chuẩn DIN/ANSI/JIS cùng mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận catalogue kỹ thuật và tư vấn chi tiết từ đội ngũ kỹ sư đối với swing check non return valve.
