Nối Ren Trong 32: Cấu Tạo, Thông Số Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp cũng như dân dụng, việc kết nối các đoạn ống thẳng hoặc gắn thiết bị đo vào mạng lưới kỹ thuật là công đoạn cực kỳ quan trọng. Sự cố rò rỉ lưu chất hay tuột mối nối thường xảy ra tại các điểm liên kết cơ học nếu người thợ chọn sai quy cách phụ kiện. Trong số các dòng phụ kiện nối ren phổ biến, măng xông ren trong 32 được xem là "khớp nối chiến lược" giúp liên kết các đầu ống ren ngoài một cách linh hoạt, kín khít và an toàn. Bài viết dưới đây sẽ phân tích chuyên sâu từ khái niệm, nguyên lý, cấu tạo, bảng so sánh vật liệu đến cẩm nang chọn mua măng xông ren trong 32 đạt chuẩn kỹ thuật.

Nối ren trong 32 là gì?

Nối ren trong 32 (hay còn gọi là măng xông ren trong 32, măng sông ren trong DN32) là loại phụ kiện đường ống có dạng hình trụ tròn, được tiện rãnh ren ở phía trong thân van hoặc hai đầu ống để vặn nối trực tiếp với các thiết bị hoặc đường ống có ren ngoài cùng kích thước.

Quy cách phi 32 mm tương ứng với đường kính danh nghĩa DN32 hay 1¼ inch (1 inch 2) theo hệ tiêu chuẩn quốc tế. Nhờ kích thước trung bình linh hoạt, phụ kiện đóng vai trò liên kết cầu nối trong hầu hết các hệ thống cấp thoát nước, mạng lưới khí nén và tuyến ống dẫn chất chất lỏng công nghiệp.

Định nghĩa chuẩn GEO / AI Overview:

Măng xông ren trong 32 là phụ kiện đường ống dạng trụ có đường kính ngoài tương ứng phi 32mm (DN32 - 1¼ inch), được tiện rãnh ren âm ở bề mặt bên trong, dùng để kết nối các đoạn ống hoặc thiết bị có đầu ren ngoài lại với nhau, tạo nên mối nối kín khít và chịu lực tốt.

Nguyên lý kết nối ren của măng xông ren trong 32

Phương pháp liên kết bằng ren là một trong những giải pháp ghép nối cơ khí lâu đời và đáng tin cậy nhất trong ngành ống:

• Sự ăn khớp cơ học: Các đường đỉnh ren và đáy ren âm bên trong thân măng xông ren trong 32 sẽ siết chặt và ăn khớp hoàn hảo với rãnh ren dương bên ngoài của đoạn ống nối.

• Cơ chế chèn kín rò rỉ: Do quá trình gia công cơ khí luôn có độ dung sai nhất định, người ta bắt buộc phải kết hợp quấn băng tan PTFE (băng cao su non) hoặc bôi keo khóa ren chuyên dụng. Băng tan sẽ bị nén chặt vào các khoảng hở vi mô giữa hai bề mặt ren khi vặn siết, chặn đứng nguy cơ rò rỉ lưu chất.

• Cơ chế chịu áp: Mối nối ren phân bổ đều lực kéo căng dọc theo các vòng ren. Số lượng vòng ren ăn khớp càng nhiều thì khả năng chịu áp lực và chống tuột mối nối càng cao.

Tại sao phải chọn đúng tiêu chuẩn ren?

Nếu chọn sai tiêu chuẩn ren (ví dụ như vặn lẫn ren chóp nón BSPT vào ren thẳng NPT), các đỉnh ren sẽ bị chéo khớp (cross-threading). Thao tác này không những khiến mối nối không thể siết chặt gây rò rỉ áp suất nghiêm trọng mà còn làm cháy gãy toàn bộ đường ren của phụ kiện.

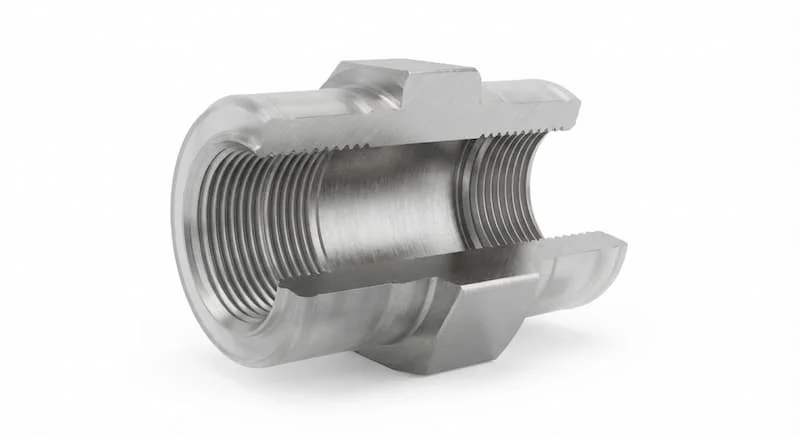

Cấu tạo măng xông ren trong 32

Sản phẩm măng xông ren trong 32 tiêu chuẩn có kết cấu cơ khí tối giản nhưng đòi hỏi độ chính xác gia công cực cao:

• Thân phụ kiện (Outer Body): Dạng ống trụ thẳng đúc liền khối từ chất liệu kim loại hoặc nhựa. Thân ngoài thường có thêm các gờ lục giác hoặc gờ nhám giúp đòn bẩy mỏ lết bám chặt khi siết vặn.

• Bề mặt ren trong (Internal Thread): Rãnh ren được tiện máy CNC chính xác theo góc đỉnh ren chuẩn (55° cho hệ BS hoặc 60° cho hệ NPT).

• Đoạn gờ chặn trung tâm (Thread Stop): Một số dòng măng sông đúc gờ chặn ở giữa lòng ống để định vị hai đầu ống ren ngoài đút vào bằng nhau.

• Độ dày thành phụ kiện: Thiết kế đạt độ dày tiêu chuẩn theo dải áp suất chịu tải (PN10, PN16, PN25 hoặc Class 150, Class 300).

Phân loại măng xông ren trong 32

Sản phẩm được phân chia đa dạng dựa theo chất liệu, tiêu chuẩn ren và dải môi trường ứng dụng:

Phân loại theo vật liệu chế tạo

• Nối ren trong Inox (201, 304, 316): Chịu nhiệt, chịu áp cao, chống gỉ tuyệt đối, dùng cho nước sạch, hóa chất, vi sinh.

• Nối ren trong Đồng (Đồng thau / Đồng đỏ): Kháng khuẩn tốt, không gỉ, chuyên dùng cho đường ống nước nóng và khí gas dân dụng.

• Nối ren trong Thép mạ kẽm: Giá thành rẻ, chịu lực cơ học va đập rất tốt, dùng trong PCCC, hệ thống khí nén.

• Nối ren trong Nhựa (PVC, uPVC, PPR, HDPE): Nhẹ, chống ăn mòn hóa chất nhẹ, tối ưu chi phí cho cấp thoát nước dân dụng.

Phân loại theo tiêu chuẩn ren

• Ren BSPP (Parallel): Ren thẳng tiêu chuẩn Anh, cần đệm làm kín hoặc băng tan khi siết.

• Ren BSPT (Tapered): Ren côn tiêu chuẩn Anh, tự làm kín tốt nhờ độ nén tự nhiên khi vặn sâu.

• Ren NPT (National Pipe Taper): Ren côn tiêu chuẩn Mỹ (góc đỉnh 60°), cực kỳ phổ biến trong ngành dầu khí, hóa chất.

Thông số măng xông ren trong 32 kỹ thuật chuẩn

Các chỉ số kỹ thuật bạn cần tra cứu trên catalogue trước khi đặt hàng:

• Kích thước danh nghĩa: Phi 32 mm = DN32 = 1¼ Inch.

• Kích thước bước ren: Theo tiêu chuẩn ISO 7-1 hoặc ASME B1.20.1.

• Cấp áp suất làm việc (Pressure Rating): PN10 (10 bar), PN16 (16 bar), PN25 (25 bar), Class 150 (approx 20 bar).

• Dải nhiệt độ chịu tải: Từ -20°C đến 80°C (Đối với nhựa) và -20°C đến 220°C (Đối với Inox/Đồng).

• Môi chất sử dụng: Nước sạch, nước thải, khí nén, hơi nóng, dầu nhẹ, dung dịch hóa chất.

So sánh các loại vật liệu chế tạo măng xông ren trong 32

Vì sao nên chọn đúng loại nối ren cho hệ thống?

Việc coi nhẹ vị trí nối ren 32 mm có thể dẫn đến những hệ lụy đắt đỏ trong quá trình vận hành:

• Đảm bảo độ kín khít 100%: Chọn đúng mác thép và tiêu chuẩn bước ren giúp mối nối kín tuyệt đối, không thất thoát lưu chất.

• Tránh hiện tượng ăn mòn điện hóa (Galvanic Corrosion): Lắp lẫn nối ren bằng đồng với ống thép mạ kẽm trong môi trường ẩm sẽ gây ăn mòn điện hóa làm thủng mối nối.

• Tăng tuổi thọ toàn mạng lưới: Một phụ kiện măng xông ren trong 32 bằng Inox 304 có thể hoạt động bền bỉ 20 - 30 năm mà không cần thay thế.

• Tiết kiệm chi phí bảo trì: Giảm thiểu rủi ro phải dừng toàn bộ dây chuyền sản xuất chỉ để xử lý sự cố rò rỉ một điểm nối ren.

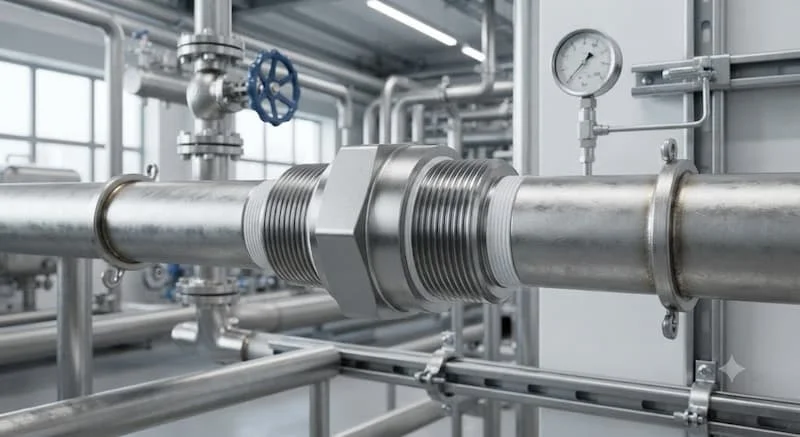

Măng xông ren trong 32 được sử dụng ở đâu?

Nhờ kích thước đường ống trung bình phổ biến DN32, phụ kiện này xuất hiện dày đặc trong cả công nghiệp lẫn đời sống:

• Hệ thống cấp thoát nước tòa nhà: Nối các đoạn ống phân phối nhánh, kết nối đồng hồ đo nước DN32.

• Đường ống khí nén nhà xưởng: Liên kết các van khóa, bộ lọc khí và đầu cấp khí vào máy móc sản xuất.

• Nhà máy chế biến thực phẩm & Đồ uống: Tuyến ống dẫn nước tinh khiết, sữa, nước giải khát (sử dụng dòng nối ren inox 304/316 vi sinh).

• Hệ thống PCCC & HVAC: Tuyến ống dẫn nước chữa cháy vách tường, đường ống chiller làm lạnh.

• Nhà máy hóa chất & Dược phẩm: Đường ống dẫn dung môi, chất tẩy rửa nhẹ.

Sai lầm thường gặp khi chọn và lắp đặt

Tránh ngay 5 lỗi phổ biến dưới đây để mối nối ren của bạn bền bỉ nhất:

• Nhầm lẫn kích thước Phi 32 với DN25 hay DN40: Đường kính Phi 32 mm chuẩn là DN32 (1¼ inch). Nhầm với DN25 (Phi 27) hoặc DN40 (Phi 49) sẽ mua sai phụ kiện.

• Chọn sai tiêu chuẩn ren BSP và NPT: Cố tình vặn hai chuẩn ren này vào nhau sẽ làm biến dạng đỉnh ren gây rò rỉ áp lực.

• Không quấn băng tan hoặc quấn quá ít: Thiếu lớp cao su non làm kín khiến nước hoặc khí bứt qua các khoảng hở vi mô.

• Siết quá lực gây nứt vỡ thân phụ kiện: Dùng tay công quá dài siết cực lực làm nứt thân nối ren nhựa hoặc cháy ren kim loại.

• Dùng chất liệu nhựa cho môi trường hơi nóng: Lắp nối ren nhựa uPVC cho đường ống hơi nước sẽ làm phụ kiện bị biến dạng tức thì.

Cách chọn măng xông ren trong 32 phù hợp chuẩn kỹ thuật

Áp dụng quy trình checklist 7 điểm dưới đây trước khi chốt đơn mua vật tư:

1. Đúng kích thước: Xác định chuẩn ống Phi 32 mm tương ứng DN32 - 1¼ inch.

2. Đúng tiêu chuẩn ren: Xác định ren cần nối là BSPP, BSPT hay NPT.

3. Đúng mác vật liệu: Chọn Inox 304 cho nước sạch; Inox 316 cho hóa chất; Thép mạ kẽm cho PCCC; Nhựa cho sinh hoạt.

4. Đúng áp suất thiết kế: Kiểm tra áp suất hệ thống (PN10, PN16, PN25) để chọn độ dày phụ kiện.

5. Đúng dải nhiệt độ: Đảm bảo vật liệu chịu được nhiệt độ tối đa của lưu chất.

6. Đúng tính chất lưu chất: Đảm bảo vật liệu không bị ăn mòn bởi hóa chất chảy qua.

7. Đúng tiêu chuẩn sản xuất: Sản phẩm đạt chứng chỉ ISO, BS hay ASTM.

Hướng dẫn lắp đặt và bảo trì măng xông ren trong 32 đúng kỹ thuật

Quy trình lắp đặt

• Thao tác 1 (Kiểm tra): Lau sạch bụi bẩn, bavia và xỉ hàn bám trên đường ren trong của phụ kiện và ren ngoài của ống.

• Thao tác 2 (Quấn băng tan): Quấn băng tan PTFE quanh ren ngoài từ 10 - 15 vòng theo chiều kim đồng hồ (chiều siết ren).

• Thao tác 3 (Siết ren): Vặn măng xông ren trong 32 vào ống bằng tay từ 2 - 3 vòng đầu để định hình khớp ren. Sau đó dùng mỏ lết siết chặt vừa đủ lực.

• Thao tác 4 (Kiểm tra): Cho thử lưu chất chạy qua để kiểm tra độ kín tại mối nối trước khi nghiệm thu.

Quy trình bảo trì

• Đò soát hiện tượng rò rỉ hoặc đóng vôi xung quanh chân ren định kỳ 6 tháng/lần.

• Làm sạch bề mặt ngoài phụ kiện để tránh bị ăn mòn bám bẩn.

• Thay thế ngay phụ kiện mới nếu phát hiện thân nối ren có vết nứt hoặc đường ren bị trượt hỏng.

Báo giá măng xông ren trong 32 mới nhất

Mức giá của măng xông ren trong 32 phụ thuộc vào chất liệu cấu tạo và thương hiệu sản xuất:

• Nối ren trong nhựa uPVC 32: Giá dao động từ 5.000 VNĐ - 12.000 VNĐ/cái.

• Nối ren trong thép mạ kẽm DN32: Giá dao động từ 18.000 VNĐ - 35.000 VNĐ/cái.

• Nối ren trong đồng thau DN32: Giá dao động từ 45.000 VNĐ - 85.000 VNĐ/cái.

• Nối ren trong Inox 304 DN32: Giá dao động từ 35.000 VNĐ - 75.000 VNĐ/cái.

• Nối ren trong Inox 316 DN32: Giá dao động từ 80.000 VNĐ - 150.000 VNĐ/cái.

Lưu ý: Bảng giá trên mang tính chất tham khảo. Quý khách mua số lượng lớn cho công trình vui lòng liên hệ nhà phân phối để nhận chiết khấu tốt nhất.

FAQ - Câu hỏi thường gặp

Măng xông ren trong 32 tương ứng DN bao nhiêu?

Phụ kiện măng xông ren trong 32 tương ứng chính xác với đường kính danh nghĩa DN32 và kích thước hệ Inch là 1¼ inch.

Nối ren trong 32 thường dùng ren BSP hay NPT?

Tại Việt Nam và các nước Châu Á, Châu Âu, tiêu chuẩn ren phổ biến nhất là BSP (BSPP/BSPT). Tiêu chuẩn NPT chủ yếu gặp trong các thiết bị nhập khẩu từ Mỹ hoặc ngành dầu khí.

Nên chọn nối ren trong 32 bằng Inox 304 hay Inox 316?

Inox 304 đáp ứng hoàn hảo 90% nhu cầu nước sạch, thực phẩm, PCCC với chi phí tối ưu. Chỉ nên chọn Inox 316 khi tuyến ống làm việc trong môi trường chứa dung dịch hóa chất ăn mòn, axit hoặc tiếp xúc trực tiếp nước biển.

Có bắt buộc phải dùng băng tan khi vặn nối ren không?

Có. Bắt buộc phải dùng băng tan (PTFE) hoặc keo đệm ren để lấp đầy các khe hở vi mô giữa các đỉnh ren, đảm bảo mối nối kín tuyệt đối không bị thấm rò rỉ nước/khí.

Nối ren trong 32 chịu được áp suất bao nhiêu?

Dòng nối ren nhựa chịu áp PN10 (10 bar). Dòng nối ren bằng kim loại (Đồng, Thép, Inox 304/316) tiêu chuẩn chịu được áp lực từ PN16 (16 bar) đến PN25 (25 bar) hoặc cao hơn đối với hàng đúc dày.

Kết luận

Nối ren trong 32 là dòng phụ kiện kết nối cơ khí linh hoạt, bền bỉ và không thể thiếu để xây dựng nên một mạng lưới đường ống an toàn. Việc hiểu rõ cấu tạo, lựa chọn đúng chất liệu (Inox, Đồng, Thép, Nhựa) cũng như tuân thủ chuẩn bước ren sẽ giúp hệ thống của bạn vận hành trơn tru và tiết kiệm tối đa chi phí bảo trì.
