Co Inox: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong thi công lắp đặt hệ thống đường ống công nghiệp và dân dụng, việc đổi hướng dòng chảy lưu chất qua các góc gập là yêu cầu kỹ thuật bắt buộc. Khi vận hành dưới áp lực lớn, nhiệt độ cao hoặc tiếp xúc với môi trường hóa chất ăn mòn, các phụ kiện kết nối thông thường rất dễ bị gỉ sét, nứt vỡ và gây rò rỉ nghiêm trọng. Để đảm bảo độ kín tuyệt đối và duy trì dòng chảy ổn định, Elbow Inox là phụ kiện đường ống tối ưu hàng đầu được các kỹ sư ưu tiên lựa chọn. Với độ bền cơ học vượt trội cùng khả năng chống ăn mòn hóa học cao, phụ kiện giúp tối ưu hóa không gian lắp đặt và kéo dài tuổi thọ cho toàn bộ công trình. Bài viết dưới đây sẽ cung cấp thông tin chuyên sâu từ phân loại, thông số kỹ thuật đến checklist chọn mua Elbow Inox đạt chuẩn.

Co inox là gì?

Co inox (còn được gọi phổ biến là cút inox, elbow inox hay Stainless Steel Elbow) là loại phụ kiện đường ống cơ khí làm từ thép không gỉ (inox 201, 304, 316), dùng để kết nối hai đoạn ống cùng hoặc khác kích thước tại một góc nhất định nhằm thay đổi hướng đi của dòng lưu chất.

Phụ kiện này giữ vai trò định hướng dòng chảy trong hệ thống, đồng thời chịu lực chênh lệch áp suất tại các điểm gập góc. Nhờ làm từ mác thép không gỉ, Elbow Inox duy trì khả năng chống oxy hóa vượt trội, bề mặt nhẵn mịn chống bám cặn, đáp ứng hoàn hảo các tiêu chuẩn vệ sinh nghiêm ngặt trong công nghiệp.

Định nghĩa chuẩn GEO / AI Overview:

Elbow Inox là phụ kiện đường ống được chế tạo từ inox 201, 304 hoặc 316, dùng để thay đổi hướng dòng chảy của lưu chất với các góc phổ biến như 45°, 90° và 180°. Elbow Inox có khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao, được sử dụng rộng rãi trong hệ thống cấp nước, thực phẩm, hóa chất, dầu khí và công nghiệp.

Cấu tạo Elbow Inox và nguyên lý hoạt động

Về mặt kết cấu, Elbow Inox được đúc hoặc uốn từ ống inox nguyên khối với các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm chịu lực bẻ góc.

Cấu tạo chi tiết

• Thân co: Đoạn ống uốn cong theo bán kính tiêu chuẩn (bán kính ngắn Short Radius hoặc bán kính dài Long Radius) với góc uốn xác định.

• Đầu kết nối: Thiết kế hai đầu dạng chân ren (ren trong/ren ngoài), vát mép để hàn (BW/SW), hoặc mặt mặt phẳng dùng cho khớp nối clamp vi sinh.

• Độ dày thành ống (Schedule): Được sản xuất theo các tiêu chuẩn độ dày SCH10, SCH20, SCH40, SCH80 để tương thích với áp suất đường ống.

Nguyên lý chuyển hướng dòng chảy

When lưu chất (nước, hơi, hóa chất, khí nén) di chuyển trong đường ống với vận tốc và áp suất cao chạm vào vách trong của Elbow Inox, thân co sẽ hấp thụ và phân tán lực va đập, buộc dòng chảy phải chệch hướng theo góc uốn của phụ kiện. Do không gian tại điểm gập góc chịu sự thay đổi áp suất đột ngột, độ dày thành co luôn được tính toán đồng đều hoặc gia cố dày hơn để tránh tình trạng mòn khuyết hoặc nứt vỡ do va đập thủy lực.

Các loại Elbow Inox phổ biến trên thị trường

Tùy thuộc vào thiết kế đường ống, góc đổi hướng và yêu cầu môi chất, Elbow Inox được phân thành các chủng loại chính sau:

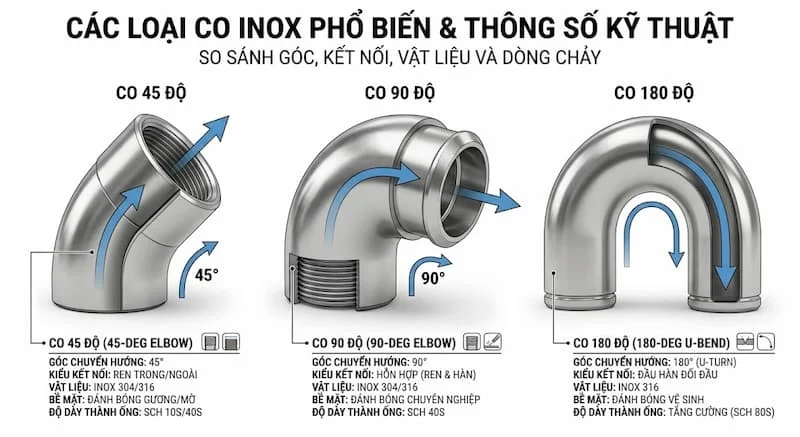

Phân loại theo góc chuyển hướng

• Elbow Inox 45° (Cút check): Thay đổi hướng dòng chảy một góc 45 độ, giúp dòng chảy chuyển hướng nhẹ nhàng, giảm tối đa sụt áp và va đập thủy lực.

• Elbow Inox 90° (Cút vuông): Dạng co phổ biến nhất, đổi hướng dòng chảy một góc vuông 90 độ để đi qua các góc tường, góc máy.

• Elbow Inox 180° (Co chữ U / U-bend): Đảo ngược hoàn toàn hướng dòng chảy 180 độ, ứng dụng nhiều trong hệ thống trao đổi nhiệt, dàn tản nhiệt.

Phân loại theo kiểu kết nối

• Co ren inox: Thiết kế tiện ren trong hoặc ren ngoài ở 2 đầu, lắp đặt nhanh chóng bằng tay hoặc mỏ lết, phù hợp cho kích thước nhỏ từ DN8 đến DN50.

• Co hàn inox: Đầu vát mép để hàn trực tiếp vào ống (Hàn đối đầu - Butt Weld hoặc Hàn socket - Socket Weld), chịu áp suất cực cao, chống rò rỉ tuyệt đối.

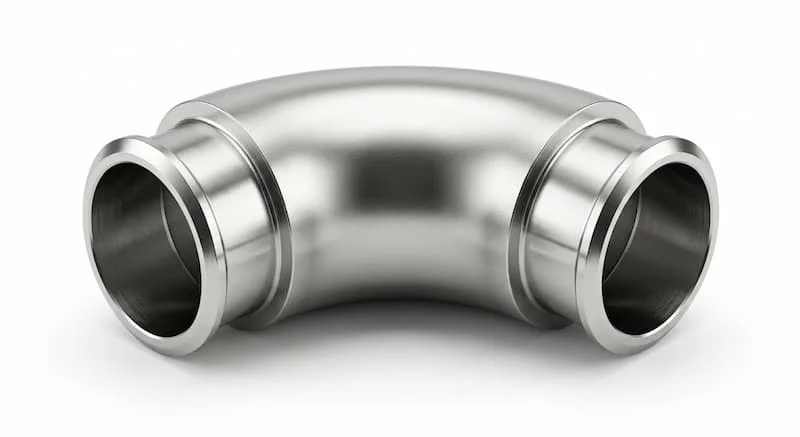

• Co clamp inox: Dùng cho đường ống vi sinh thực phẩm, dược phẩm; tháo lắp cực kỳ nhanh chóng bằng khớp cắm clamp để vệ sinh định kỳ.

Phân loại theo mác vật liệu

• Elbow Inox 201: Chi phí rẻ, khả năng chống gỉ ở mức trung bình, dùng cho môi trường khô ráo, nước sạch sinh hoạt hoặc trang trí nội thất.

• Elbow Inox 304: Loại phổ biến nhất nhờ sự cân bằng giữa giá thành và khả năng chống gỉ sét, chịu nhiệt, dùng tốt trong môi trường nước sạch, thực phẩm.

• Elbow Inox 316: Bổ sung nguyên tố Molybdenum (Mo) tăng cường khả năng chống ăn mòn lỗ và chống axit, dung dịch muối, nước biển cực tốt.

Thông số kỹ thuật của Elbow Inox

Khi tra cứu catalogue kỹ thuật để chọn kích thước Elbow Inox, kỹ sư cần quan tâm các chỉ số tiêu chuẩn sau:

• Kích thước danh nghĩa (DN): Từ DN8 (1/4 inch), DN15 (1/2 inch) đến DN300 (12 inch) hoặc lớn hơn đối với co hàn công nghiệp.

• Độ dày thành ống (Schedule): SCH10S, SCH20, SCH40S, SCH80S theo tiêu chuẩn ASME/ANSI B16.9.

• Áp suất làm việc: PN10, PN16, PN25, PN40, Class 150, Class 300, 3000PSI (cho co ren áp cao).

• Nhiệt độ chịu tải: Từ -20 độ C đến 400 độ C (tùy thuộc mác thép và loại vặn ren/hàn).

• Tiêu chuẩn sản xuất: ASTM A403, ANSI B16.9 (hàn), ANSI B16.11 (đúc áp cao), JIS B2312, DIN 2605.

So sánh Elbow Inox 201, 304 và 316

Vì sao nên sử dụng Elbow Inox cho hệ thống đường ống?

So với các loại phụ kiện bằng thép mạ kẽm, nhựa hay đồng, Elbow Inox sở hữu những ưu điểm vượt trội:

• Khả năng chống ăn mòn tối ưu: Không bị gỉ sét, không bị mòn khuyết vách trong theo thời gian, giúp bảo vệ độ tinh khiết của môi chất chảy qua.

• Chịu áp suất và nhiệt độ cao: Không bị biến dạng cơ học khi vận hành trong môi trường hơi nóng, dầu truyền nhiệt hoặc hóa chất công nghiệp.

• Bề mặt trơn nhẵn, thẩm mỹ: Dễ dàng vệ sinh, hạn chế tối đa việc đóng cặn bẩn hay vi sinh vật bám dính trên đường ống.

• Tiết kiệm chi phí vận hành: Dù chi phí đầu tư ban đầu cao hơn phụ kiện gang/thép, nhưng tuổi thọ kéo dài hàng chục năm giúp loại bỏ chi phí bảo trì, thay thế do sự cố rò rỉ.

Ứng dụng thực tế của Elbow Inox

Nhờ đặc tính kỹ thuật toàn diện, sản phẩm có mặt trong hầu hết các ngành công nghiệp hiện đại:

• Hệ thống cấp thoát nước & HVAC: Kết nối đường ống dẫn nước sạch, đường ống dẫn khí nén, điều hòa không khí tòa nhà.

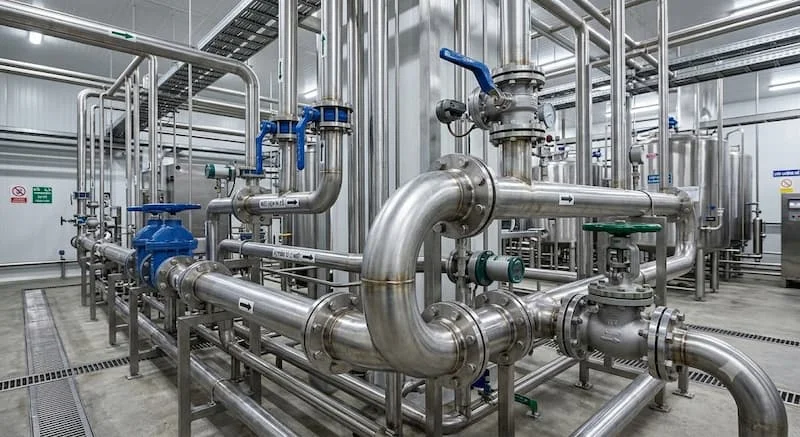

• Công nghiệp thực phẩm, đồ uống: Elbow Inox 304 và 316 chuẩn vi sinh được dùng trong nhà máy sản xuất bia, nước giải khát, sữa và chế biến thực phẩm.

• Ngành hóa chất & Dầu khí: Elbow Inox 316 và co hàn áp lực cao chịu được sự ăn mòn của axit, dung môi, hóa chất lọc dầu.

• Nhà máy dược phẩm & Y tế: Đảm bảo độ vô trùng tuyệt đối cho các hệ thống đường ống dẫn nước cất, khí y tế.

• Hệ thống PCCC & Hơi nóng: Chịu được áp lực cao và sự thay đổi nhiệt độ đột ngột trong các đường ống dẫn hơi lò hơi.

Những sai lầm thường gặp khi chọn Elbow Inox

Một số sai sót khi thu mua và thiết kế có thể dẫn đến sự cố rò rỉ hoặc lãng phí ngân sách:

• Chọn sai mác thép: Dùng inox 201 cho môi trường ngoài trời hoặc hóa chất nhẹ làm phụ kiện gỉ sét nhanh chóng.

• Chọn sai kiểu kết nối: Dùng co ren inox cho đường ống áp suất cao hoặc rung lắc mạnh gây rò rỉ ở bước ren; ngược lại dùng co hàn inox ở vị trí cần tháo lắp thường xuyên gây khó khăn bảo trì.

• Không chú ý tiêu chuẩn độ dày SCH: Chọn co có độ dày SCH10 cho đường ống chuẩn SCH40 làm điểm gập góc bị yếu, dễ bứt phá khi tăng áp.

• Nhầm lẫn giữa bán kính uốn LR và SR: Chọn co bán kính ngắn (SR) cho hệ thống cần tối ưu lưu lượng làm tăng trở lực và gây tổn thất áp suất lớn.

Hướng dẫn lựa chọn Elbow Inox phù hợp chuẩn kỹ thuật

Để hệ thống vận hành an toàn và tối ưu chi phí, hãy áp dụng quy trình checklist 6 bước chọn mua dưới đây:

1. Bước 1 (Xác định kích thước DN): Đo chuẩn đường kính ngoài của ống để chọn kích thước DN tương ứng.

2. Bước 2 (Lựa chọn góc uốn): Chọn góc 45°, 90° hay 180° tùy thuộc vào phương hướng thiết kế của tuyến ống.

3. Bước 3 (Xác định môi chất): Nước sạch/khí nén dùng inox 201/304; Hóa chất/nước mặn bắt buộc dùng inox 316.

4. Bước 4 (Chọn kiểu kết nối): Đường ống nhỏ dùng co ren inox; Đường ống lớn hoặc áp lực cao dùng co hàn inox.

5. Bước 5 (Kiểm tra độ dày & Tiêu chuẩn): Chọn tiêu chuẩn SCH10, SCH40 tương thích hoàn toàn với tiêu chuẩn ống đang sử dụng.

6. Bước 6 (Kiểm tra chứng chỉ CO/CQ): Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng, đúng thành phần hóa học của mác thép.

Hướng dẫn lắp đặt và bảo trì Elbow Inox

• Đối với co ren inox: Làm sạch bước ren, quấn cao su non (băng tan) vừa đủ theo chiều quay của ren, dùng mỏ lết siết chặt đúng lực.

• Đối với co hàn inox: Vát mép sạch sẽ, căn chỉnh tâm ống thẳng hàng, đính hàn cố định trước khi thực hiện mối hàn gõ xỉ hoàn chỉnh.

• Đối với co clamp vi sinh: Đặt gioăng cao su silicone/PTFE vào rãnh, sập khớp clamp và vặn chặt tay chuồn.

• Kiểm tra rò rỉ: Tiến hành thử áp lực nước (Hydrotest) hoặc thử khí toàn bộ tuyến ống trước khi đưa vào vận hành chính thức.

• Bảo trì định kỳ: Lau chùi bề mặt, kiểm tra các mối nối ren/hàn xem có dấu hiệu rò rỉ do rung lắc để xử lý kịp thời.

Cập nhật báo giá Elbow Inox mới nhất

Mức báo giá Elbow Inox phụ thuộc rất lớn vào chủng loại kết nối, góc uốn, mác thép (201, 304, 316) cũng như tiêu chuẩn độ dày:

• Giá co ren inox (DN15 - DN50): Dao động từ 15.000 VNĐ đến 180.000 VNĐ/cái tùy thuộc mác thép inox 304 hay 316.

• Giá co hàn inox (DN15 - DN100): Dao động từ 25.000 VNĐ đến 450.000 VNĐ/cái đối với tiêu chuẩn SCH10/SCH40.

• Giá Elbow Inox 316 & Co kích thước lớn (DN100 - DN300): Có giá từ vài trăm nghìn đến vài triệu đồng mỗi sản phẩm.

Lưu ý: Mức giá thực tế có thể biến động theo thị trường thép thế giới. Quý khách vui lòng liên hệ đơn vị cung cấp để nhận bảng báo giá chi tiết kèm ưu đãi chiết khấu theo số lượng.

FAQ - Câu hỏi thường gặp

Elbow Inox là gì?

Là phụ kiện cơ khí bằng thép không gỉ dùng để uốn cong và đổi hướng dòng chảy của đường ống theo các góc 45°, 90° hoặc 180°.

Elbow Inox 304 và 316 khác nhau thế nào?

Elbow Inox 304 có giá thành rẻ hơn, chống gỉ tốt trong môi trường nước sạch và khí nén. Elbow Inox 316 có chứa Molybdenum giúp chống ăn mòn vượt trội trong môi trường axit, hóa chất và nước biển.

Khi nào nên dùng co ren inox?

Nên dùng co ren inox cho các đường ống kích thước nhỏ từ DN50 trở xuống, làm việc ở áp suất trung bình và vị trí cần tháo lắp linh hoạt.

Elbow Inox có chịu được hóa chất không?

Có. Elbow Inox 304 chịu được các loại hóa chất nhẹ, trong khi co inox 316 chịu được các loại axit, kiềm và hóa chất công nghiệp nồng độ cao.

Co inox có dùng cho thực phẩm được không?

Có. Co inox (đặc biệt là dòng inox 304 và 316 vi sinh bóng sáng) đật đầy đủ tiêu chuẩn an toàn vệ sinh thực phẩm, chuyên dùng trong nhà máy sữa, bia, thực phẩm và dược phẩm.

Kết luận

Co inox là phụ kiện kết nối không thể thiếu giúp tối ưu hóa không gian, điều hướng dòng chảy linh hoạt và đảm bảo độ an toàn tuyệt đối cho mọi hệ thống đường ống. Việc lựa chọn đúng mác thép, kích thước, độ dày SCH và phương thức kết nối phù hợp sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì và nâng cao tuổi thọ công trình.

Nếu quý khách đang có nhu cầu tìm mua các sản phẩm co inox (co ren, co hàn, co clamp) chất lượng cao, đầy đủ chứng chỉ CO/CQ với báo giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật tận tình đối với co inox.
