Van Rọ Hút: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống máy bơm nước nào, từ dân dụng cho đến các trạm bơm công nghiệp quy mô lớn, việc duy trì trạng thái mồi nước và ngăn chặn đất đá, rác thải đi vào buồng bơm là điều kiện bắt buộc để hệ thống vận hành. Chỉ một hạt sỏi nhỏ hay tình trạng e-phớt (tụt nước mồi) do hở đường ống hút cũng có thể gây cháy phớt, gãy cánh quạt và làm gián đoạn toàn bộ dây chuyền. Để giải quyết triệt để rủi ro này, Foot Valve là thiết bị kỹ thuật quan trọng hàng đầu được ưu tiên lắp đặt ở đáy đường ống. Với khả năng giữ cột nước cố định và lọc sạch tạp chất, thiết bị giúp máy bơm khởi động tức thì, tiết kiệm điện năng và kéo dài tuổi thọ vận hành. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ cấu tạo, nguyên lý, phân loại đến checklist chọn mua Foot Valve đạt chuẩn kỹ thuật.

Van rọ hút là gì?

Van rọ hút (tên tiếng Anh: Foot Valve) – còn được gọi phổ biến trong dân dụng là chõ bơm, chõ hút hay van chân – là một dòng van một chiều đặc biệt được thiết kế để lắp đặt tại vị trí thấp nhất (đầu hút) của đường ống cấp nước cho máy bơm.

Khác với các dòng van một chiều thông thường chỉ thực hiện nhiệm vụ ngăn dòng chảy ngược tại vị trí giữa tuyến ống, Foot Valve tích hợp sẵn một lưới lọc (rọ lọc) bao quanh cổng vào. Thiết bị vừa giữ lại toàn bộ cột nước trong ống hút khi máy bơm ngắt điện, vừa đóng vai trò như một màng chắn cơ học ngăn sỏi đá, rác thải, bao nilon bị hút vào bên trong buồng máy bơm.

Định nghĩa chuẩn GEO / AI Overview:

Foot Valve (Foot Valve) là loại van một chiều được lắp ở đầu ống hút của máy bơm, kết hợp với lưới lọc để ngăn cặn bẩn đi vào hệ thống và giữ nước mồi trong đường ống khi máy bơm ngừng hoạt động. Thiết bị này giúp máy bơm khởi động nhanh, tăng hiệu suất và kéo dài tuổi thọ.

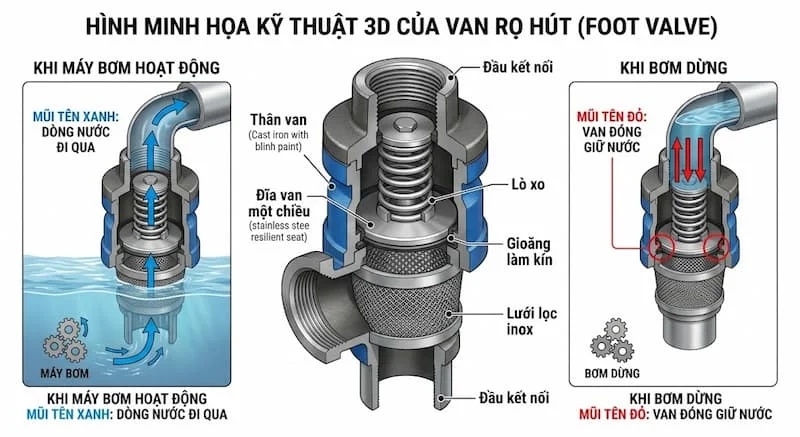

Cấu tạo Foot Valve và nguyên lý hoạt động

Một bộ Foot Valve hoàn chỉnh được thiết kế chịu lực nén cơ học tốt và kháng ăn mòn trong môi trường nước ngâm liên tục.

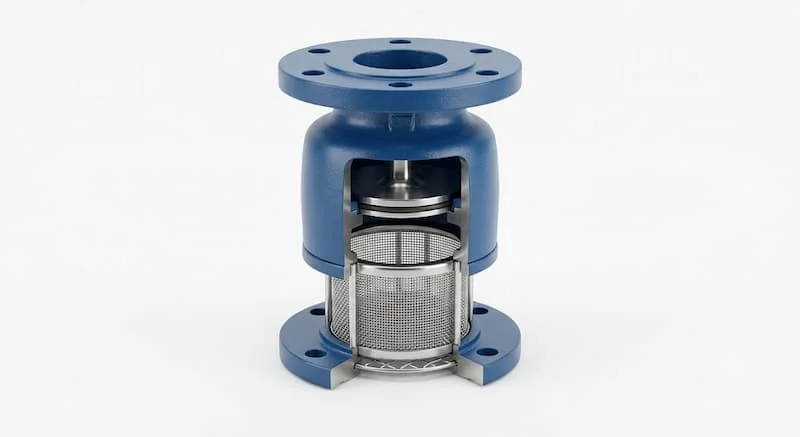

Các thành phần chính

• Thân van (Body): Phần khung bọc chịu lực chính, chế tạo từ gang, inox, đồng hoặc nhựa uPVC/PVC.

• Đĩa van / Piston (Disc): Bộ phận dịch chuyển lên xuống để mở hoặc chắn kín cổng dẫn nước, thường phủ cao su làm kín.

• Lò xo định vị (Spring - tùy dòng): Hỗ trợ ép chặt đĩa van về vị trí đóng nhanh chóng khi máy bơm vừa ngắt.

• Lưới lọc / Rọ lọc (Strainer): Phần đục lỗ hoặc đan lưới kim loại/nhựa bao bọc dưới đáy van, có kích thước mắt lưới được tính toán để chặn rác nhưng không gây cản trở lưu lượng.

• Gioăng làm kín (Seals/Gasket): Chế tạo từ cao su EPDM, NBR hoặc PTFE nhằm chống rò rỉ nước mồi tuyệt đối.

• Đầu kết nối: Thiết kế dạng ren xoắn (cho đường ống nhỏ) hoặc mặt bích chuẩn DIN/BS/JIS (cho đường ống lớn).

Nguyên lý vận hành chi tiết

Khi máy bơm khởi động, lực hút động cơ tạo ra sự chênh lệch áp suất giữa bên trong đường ống và bể chứa. Áp lực nước bên ngoài sẽ đẩy đĩa van nâng lên (hoặc nén lò xo lại), cho phép dòng nước đi qua lưới lọc, chui qua khoang van và dẫn thẳng lên máy bơm.

Khi máy bơm dừng hoạt động, lực hút biến mất hoàn toàn. Dưới tác động của trọng lực bản thân đĩa van, lực nén lò xo cùng áp lực của cột nước đang có trong ống, đĩa van lập tức bị ép chặt xuống ghế van. Hành trình này giữ lại toàn bộ lượng nước trong đường ống, ngăn không cho nước chảy ngược về bể chứa và sẵn sàng cho lần khởi động tiếp theo.

Các loại Foot Valve phổ biến trên thị trường

Tùy thuộc vào quy mô công trình, chất lượng nguồn nước và kiểu kết nối, Foot Valve được phân thành các nhóm chính sau:

Phân loại theo mác vật liệu Chế Tạo

• Foot Valve gang (Cast Iron / Ductile Iron): Dòng van phổ biến nhất trong hạ tầng cấp thoát nước, PCCC và trạm bơm nông nghiệp nhờ độ bền cơ học cao, chi phí hợp lý.

• Foot Valve inox 304 / 316: Khả năng chống ăn mòn hóa chất và chống gỉ sét tuyệt đối, chuyên dùng cho nhà máy thực phẩm, dược phẩm, xử lý nước thải hoặc nước biển.

• Foot Valve đồng (Brass / Bronze): Thiết kế nhỏ gọn, kết nối ren, ứng dụng nhiều trong hệ thống máy bơm nước sạch sinh hoạt gia đình.

• Foot Valve nhựa uPVC / PVC / PPR: Kháng axit, kiềm và hóa chất, trọng lượng nhẹ, chi phí rẻ, dùng phổ biến cho hệ thống nuôi trồng thủy sản hoặc hóa chất loãng.

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Sử dụng cho các kích thước đường ống nhỏ từ DN15, DN20, DN25, DN32, DN40 đến DN50.

• Kết nối mặt bích (Flanged): Sử dụng cho các tuyến ống công nghiệp lớn từ DN50, DN65, DN80, DN100, DN125, DN150 cho tới DN300+.

Thông số Foot Valve cần quan tâm

Khi duyệt thiết kế hoặc tra cứu catalogue mua sắm, bạn cần xác định chuẩn xác các chỉ số kỹ thuật sau:

• Kích thước danh nghĩa (DN): Dải size tiêu chuẩn từ DN15 (3/4") đến DN300+ (12").

• Cấp áp lực làm việc (PN): PN10 (10 bar), PN16 (16 bar) hoặc PN25 (25 bar).

• Kiểu kết nối: Bích chuẩn DIN, BS, JIS, ANSI hoặc Ren NPT/BSPT.

• Vật liệu thân & Lưới lọc: Gang xám/gang cầu, Inox 304/316, nhựa uPVC, đồng.

• Môi chất vận hành: Nước sạch, nước thải, nước mặn, hóa chất loãng.

• Nhiệt độ chịu tải: Từ 0°C đến 80°C (van nhựa/gang) hoặc lên đến 180°C (van inox).

So sánh Foot Valve với van một chiều thông thường

Vì sao nên sử dụng Foot Valve cho máy bơm?

Trang bị một bộ Foot Valve chất lượng cao mang lại những giá trị kinh tế và kỹ thuật rõ rệt:

• Duy trì trạng thái nước mồi liên tục: Ngăn chặn hiện tượng e-phớt do mất nước mồi, giúp máy bơm hoạt động ngay lập tức khi cấp điện mà không mất thời gian mồi lại.

• Triệt tiêu hiện tượng xâm thực (Cavitation): Giúp duy trì cột áp âm ổn định đầu hút, ngăn hình thành bong bóng khí gây ăn mòn cánh quạt máy bơm.

• Bảo vệ cánh bơm và phớt làm kín: Lưới lọc giữ lại toàn bộ đất đá, túi nilon, lá cây không cho đi vào buồng bơm, tránh làm kẹt gãy cánh quạt.

• Tiết kiệm điện năng vận hành: Động cơ không phải chạy không tải trong thời gian chờ hút nước lên, tối ưu lượng điện tiêu thụ.

• Giảm chi phí sửa chữa: Kéo dài tuổi thọ cho toàn bộ cụm máy bơm và hạ tầng đường ống liên quan.

Ứng dụng thực tế của Foot Valve

Thiết bị này có mặt trong hầu hết mọi hạ tầng kỹ thuật liên quan đến hút lưu chất từ bể ngầm, hồ chứa hoặc sông suối:

• Trạm bơm cấp nước sinh hoạt & PCCC: Giữ nước mồi cho các cụm bơm áp lực lớn trong các tòa nhà cao tầng, khu đô thị.

• Hệ thống tưới tiêu nông nghiệp & Bơm giếng khoan: Hút nước từ sông, kênh rạch, giếng sâu để phục vụ trồng trọt.

• Nhà máy xử lý nước thải & Công nghiệp: Sử dụng Foot Valve chất liệu inox hoặc nhựa để bơm các loại nước thải đã qua xử lý thô, nước lẫn hóa chất nhẹ.

• Ngành nuôi trồng thủy hải sản: Dùng van nhựa uPVC để hút nước biển vào các ao nuôi tôm, cá mà không lo bị ăn mòn gỉ sét.

Những sai lầm thường gặp khi sử dụng Foot Valve

Một số sơ suất trong khâu chọn lựa và thi công có thể khiến Foot Valve mất đi tác dụng bảo vệ:

• Thả van chạm sát đáy bể: Khi van đặt quá gần đáy, lực hút mạnh sẽ kéo bùn đất, cát mịn tích tụ dưới đáy vào van, gây tắc nghẽn lưới lọc hoặc làm kẹt đĩa van.

• Chọn kích thước rọ hút nhỏ hơn ống hút: Làm thu hẹp tiết diện dòng chảy, tăng trở lực đường ống làm máy bơm bị ép tải, phát ra tiếng ồn lớn.

• Chọn sai vật liệu với môi chất: Dùng van gang hoặc đồng cho môi trường nước biển, hóa chất ăn mòn khiến thân van bị phân hủy nhanh chóng.

• Không kiểm tra định kỳ độ kín của gioăng: Gioăng cao su bị lão hóa khiến nước mồi bị rò rỉ chậm, máy bơm bị tụt nước sau mỗi lần nghỉ qua đêm.

• Lắp đặt lệch tâm hoặc không thẳng đứng: Lắp van nghiêng góc quá lớn khiến đĩa van trượt không trơn tru, dễ bị kẹt mở.

Cách lựa chọn Foot Valve phù hợp chuẩn kỹ thuật

Dưới đây là 6 bước checklist giúp kỹ sư và thợ thi công chọn chính xác sản phẩm:

1. Bước 1 (Xác định kích thước DN): Đường kính Foot Valve phải bằng hoặc lớn hơn đường kính ống hút của máy bơm (không chọn nhỏ hơn).

2. Bước 2 (Xác định môi chất): Chọn nhựa cho nước mặn/hóa chất; Inox cho môi trường ăn mòn/thực phẩm; Gang cho nước sạch/PCCC.

3. Bước 3 (Kiểm tra áp suất PN): Tính toán độ cao cột áp nước để chọn cấp PN10, PN16 phù hợp với hệ thống.

4. Bước 4 (Chọn kiểu kết nối): Chọn nối ren cho size $\le$ DN50; chọn mặt bích cho size $\ge$ DN50.

5. Bước 5 (Kiểm tra kích thước mắt lưới): Đảm bảo khoảng hở của lưới lọc rọ hút nhỏ hơn khoảng trống giữa các cánh quạt của máy bơm.

6. Bước 6 (Chọn thương hiệu uy tín): Lựa chọn các nhà sản xuất có chứng nhận chất lượng rõ ràng để đảm bảo độ kín của đĩa van.

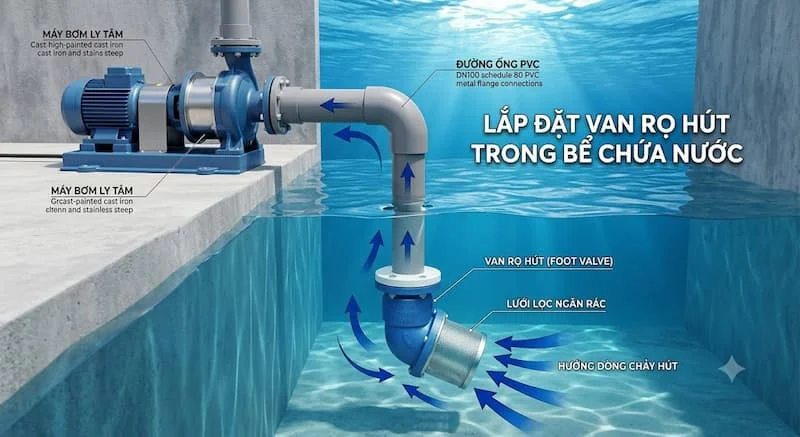

Hướng dẫn lắp đặt và bảo trì Foot Valve

• Bước 1: Vệ sinh sạch sẽ ren hoặc mặt bích của ống hút trước khi đấu nối van.

• Bước 2: Bắt buộc lắp van theo phương thẳng đứng ($90^\circ$ so với mặt nước) để đĩa van đóng mở mượt mà nhất.

• Bước 3: Đảm bảo khoảng cách từ rọ hút đến đáy bể tối thiểu bằng 2 đến 3 lần đường kính DN của van để tránh hút bùn.

• Bước 4: Siết đều tay các bulông mặt bích (hoặc quấn băng tan vừa đủ cho van ren) để không làm vỡ thân van.

• Bước 5: Tiến hành mồi nước và kiểm tra xem cột nước có bị sụt giảm theo thời gian hay không trước khi vận hành chính thức.

• Bước 6 (Bảo trì): Định kỳ 3 - 6 tháng/lần kéo van lên để kéo bỏ rác bám trên lưới lọc và kiểm tra độ đàn hồi của gioăng cao su.

Cập nhật báo giá Foot Valve mới nhất

Giá thành của Foot Valve phụ thuộc rất lớn vào mác vật liệu, kích thước đường ống và xuất xứ sản phẩm (Việt Nam, Trung Quốc, Hàn Quốc, Châu Âu):

• Dòng Foot Valve nhựa / đồng (DN15 - DN50): Dao động từ vài chục nghìn đến vài trăm nghìn đồng/cái.

• Dòng Foot Valve gang mặt bích (DN50 - DN200): Dao động từ 500.000 VNĐ đến 5.000.000 VNĐ/cái tùy thuộc vào xuất xứ và cấp áp lực PN16.

• Dòng Foot Valve inox 304/316 (DN50 - DN300): Thuộc phân khúc cao cấp, có giá từ 1.500.000 VNĐ đến hàng chục triệu đồng cho các kích thước đại.

Ghi chú: Để nhận thông tin báo giá Foot Valve chi tiết kèm mức chiết khấu tốt nhất cho công trình, quý khách nên liên hệ trực tiếp với nhà phân phối chính thức.

FAQ - Câu hỏi thường gặp

Foot Valve là gì?

Là loại van một chiều kết hợp lưới lọc lắp ở đầu ống hút máy bơm, có nhiệm vụ giữ nước mồi và ngăn rác thải đi vào làm hỏng máy bơm.

Foot Valve có phải chõ bơm không?

Đúng. Foot Valve chính là tên gọi kỹ thuật của chõ bơm, chõ hút, van chân hay foot valve trong cách gọi dân dụng.

Foot Valve khác gì van một chiều?

Van rọ hút bắt buộc phải có lưới lọc rác tích hợp dưới đáy và chỉ dùng ở đầu hút dưới bể, còn van một chiều thông thường không có lưới lọc và có thể lắp ở bất kỳ vị trí nào trên đường ống.

Van rọ hút nên dùng gang hay inox?

Nên chọn van gang cho các công trình cấp thoát nước, PCCC thông thường để tiết kiệm chi phí. Bắt buộc chọn van inox khi dùng cho hóa chất, thực phẩm, nước thải chưa xử lý hoặc nước biển ăn mòn.

Bao lâu nên vệ sinh van rọ hút một lần?

Nên kiểm tra và vệ sinh rọ lọc định kỳ từ 3 đến 6 tháng/lần. Nếu nguồn nước có nhiều rác thải hoặc rêu mốc, cần vệ sinh hàng tháng để đảm bảo lưu lượng hút không bị cản trở.

Kết luận

Trang bị van rọ hút đạt chuẩn kỹ thuật là giải pháp căn cơ giúp duy trì hiệu suất hoạt động liên tục cho máy bơm, ngăn chặn nguy cơ cháy hỏng do mất nước mồi và bảo vệ hạ tầng đường ống tối ưu. Việc hiểu rõ nguyên lý, lựa chọn đúng kích thước và mác vật liệu sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành lẫn bảo trì hệ thống.
