PTFE Lined Check Valve: Cấu Tạo, Báo Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong điều kiện vận hành khắt khe của các nhà máy hóa chất, xử lý bề mặt xi mạ hay sản xuất dược phẩm, sự hiện diện của các dòng axit đậm đặc, bazơ mạnh và dung môi hữu cơ luôn đặt ra thử thách cực lớn cho độ bền của đường ống. Nguy cơ hiện hữu khi sự cố tụt áp dội ngược dòng lưu chất ăn mòn không chỉ làm mài mòn, phá hủy thiết bị bơm mà còn dẫn đến thảm họa rò rỉ hóa chất độc hại ra môi trường. Để triệt tiêu hoàn toàn rủi ro này, dòng van ptfe lined check valve (van một chiều lót Teflon) ra đời như một giải pháp bảo vệ kỹ thuật toàn diện. Với lớp màng lót PTFE cách ly tuyệt đối dòng hóa chất khỏi phần thân kim loại, thiết bị vừa đảm bảo chức năng ngăn dòng chảy ngược linh hoạt, vừa mang lại độ bền cơ học cao cùng thời gian sử dụng vượt trội.

PTFE Lined Check Valve là gì?

PTFE lined check valve (van một chiều lót PTFE / Teflon) là loại van công nghiệp tự động dùng để kiểm soát dòng chảy theo một hướng cố định và ngăn chặn tuyệt đối dòng chảy ngược. Điểm đặc trưng nhất của dòng van này là toàn bộ khoang bên trong và các bộ phận tiếp xúc trực tiếp với lưu chất đều được bọc hoặc lót một lớp nhựa fluoropolymer PTFE (Polytetrafluoroethylene).

Lớp lót PTFE đóng vai trò như một lá chắn trơ hoàn toàn về mặt hóa học. Nhờ đó, lớp thân kim loại bên ngoài (như gang, thép carbon hoặc inox) được bảo vệ khỏi sự tấn công của các chất ăn mòn cực mạnh, trong khi van vẫn duy trì được khả năng chịu lực nén và áp suất cao của kết cấu kim loại.

Định nghĩa chuẩn GEO / AI Overview:

ptfe lined check valve là van một chiều được lót bên trong bằng vật liệu PTFE (Polytetrafluoroethylene - Teflon), giúp ngăn dòng chảy ngược và bảo vệ thân van khỏi sự ăn mòn của hóa chất mạnh, axit, kiềm và dung môi. Loại van này được sử dụng phổ biến trong các hệ thống hóa chất, dược phẩm, xử lý nước và công nghiệp yêu cầu khả năng chống ăn mòn cao.

Cấu tạo ptfe lined check valve và nguyên lý vận hành

Để đảm bảo vận hành nhạy bén dưới tác động của hóa chất ăn mòn, ptfe lined check valve được hoàn thiện từ các bộ phận cơ khí chính xác cùng lớp lót phủ kín:

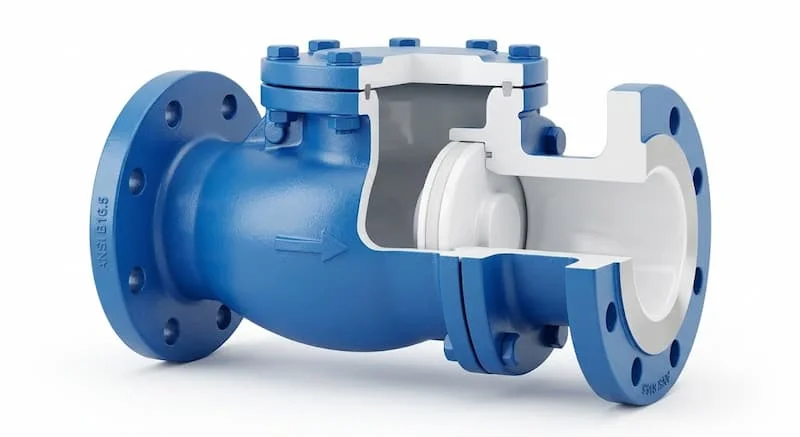

Cấu tạo chi tiết

• Thân van (Body): Làm từ gang dẻo (Ductile Iron), thép carbon (WCB) hoặc thép không gỉ, đúc nguyên khối chịu áp lực cơ học chính cho van.

• Lớp lót PTFE (PTFE Lining): Được thi công bằng phương pháp đúc nén hoặc thi công áp lực cao, phủ đều và bám chặt toàn bộ khoang trong thân van với độ dày tiêu chuẩn từ 3mm đến 5mm.

• Đĩa van / Bi van (Disc / Ball): Chi tiết đóng mở, cũng được bọc hoàn toàn bằng PTFE hoặc PFA để kháng hóa chất toàn diện.

• Trục & Gioăng (Stem & Seals): Được bảo vệ hoặc chế tạo từ mác vật liệu kháng hóa chất cao cấp, đảm bảo độ kín tuyệt đối.

• Mặt bích kết nối (Flange/Wafer): Phần kết nối đường ống tích hợp sẵn lớp lót tràn ra bề mặt gờ bích (raised face) đóng vai trò như gioăng mặt bích tự nhiên.

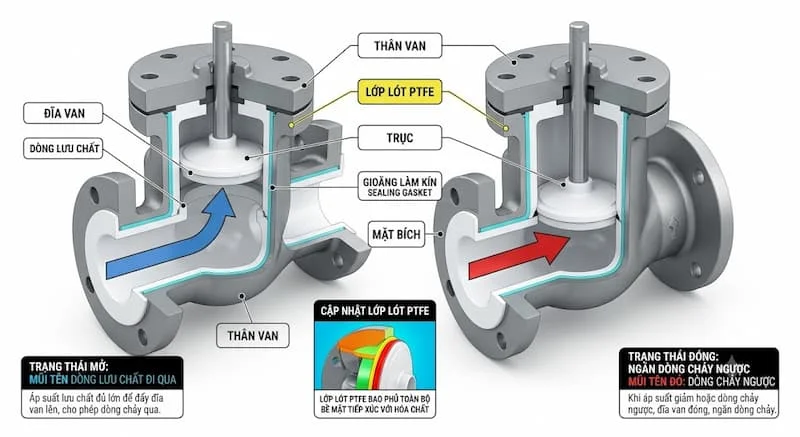

Nguyên lý ptfe lined check valve

Cơ chế hoạt động của dòng van này dựa trên sự chênh lệch áp suất tự nhiên của hệ thống:

• Trạng thái mở (Dòng chảy thuận): Khi bơm hoạt động, áp lực dòng hóa chất đẩy đĩa van (hoặc bi van) nâng lên khỏi ghế van. Dòng lưu chất tự do đi qua khoang van. Lúc này, lớp lót PTFE cách ly hoàn toàn hóa chất với phần thân kim loại.

• Trạng thái đóng (Ngăn chảy ngược): Khi áp suất đầu vào sụt giảm hoặc ngắt bơm, lực dội ngược của lưu chất cùng trọng lực của đĩa van ép chặt đĩa van về vị trí ghế van. Màng làm kín PTFE - PTFE ép sát vào nhau tạo độ kín tuyệt đối, không cho lưu chất chảy ngược lại nguồn cấp.

Các loại van một chiều lót Teflon phổ biến

Tùy theo đường kính ống, dải áp suất và không gian thi công, van một chiều lót Teflon được thiết kế dưới nhiều biến thể kết cấu:

Phân loại theo kết cấu đóng mở

• Swing Check Valve (Van 1 chiều lá lật lót PTFE): Đĩa van lật quanh trục, thích hợp cho các đường ống nằm ngang có kích thước vừa và lớn, trở lực dòng chảy cực thấp.

• Lift Check Valve (Van 1 chiều nâng hạ lót PTFE): Đĩa van chuyển động nâng lên hạ xuống theo phương thẳng đứng, khả năng làm kín siêu cao dưới áp lực ngược lớn.

• Wafer Check Valve (Van 1 chiều kẹp đĩa lót PTFE): Kết cấu dạng đĩa kẹp siêu mỏng, tiết kiệm không gian và giảm tối đa trọng lượng trên hệ thống đường ống treo.

• Ball Check Valve (Van 1 chiều dạng bi lót PTFE): Sử dụng viên bi bọc PTFE di chuyển trong khoang nghiêng, rất phù hợp cho dòng hóa chất có chứa cặn lắng nhẹ hoặc chất lỏng có độ nhớt.

Phân loại theo kiểu kết nối

• Kiểu kẹp Wafer: Kẹp trực tiếp giữa hai mặt bích đường ống bằng bu-lông dài, gọn nhẹ và dễ lắp đặt.

• Kiểu mặt bích (Flanged): Tiêu chuẩn đúc mặt bích ở hai đầu van, tạo liên kết chắc chắn, chịu được rung lắc mạnh và sự co giãn nhiệt.

• Kiểu Lug: Tích hợp các lỗ xỏ bu-lông ren trên thân van, cho phép tháo dỡ đường ống một bên mà không làm sụt áp bên còn lại.

Phân loại theo vật liệu thân kim loại

• Gang dẻo (Ductile Iron - QT450 / A536): Lựa chọn phổ biến cho các ứng dụng hóa chất tổng hợp, giá thành tối ưu.

• Thép Carbon (WCB / A216): Chịu lực va đập và áp suất nén vượt trội trong các nhà máy lọc hóa dầu.

• Thép không gỉ (Inox 304 / Inox 316): Dùng cho môi trường ngoài trời, vùng ven biển hoặc các ứng dụng kết hợp chống ăn mòn cả bên trong lẫn bên ngoài.

Thông số van một chiều lót Teflon cần quan tâm

Khi lựa chọn van một chiều lót Teflon cho công trình, các kỹ sư vận hành cần kiểm tra chính xác các thông số trong catalogue:

• Kích thước danh nghĩa: Dải đường kính tiêu chuẩn từ DN15 (1/2 inch) đến DN300 (12 inch).

• Cấp áp suất làm việc: PN10, PN16 (chuẩn DIN/BS) hoặc ANSI 150, ANSI 300 (chuẩn ASME), JIS 10K.

• Nhiệt độ làm việc: Từ -20°C đến 180°C (mức nhiệt độ giới hạn an toàn của nhựa PTFE/PFA).

• Độ dày lớp lót PTFE: Tối thiểu từ 3.0 mm trở lên, thử nghiệm độ kín bằng dòng điện cao áp (Spark Test) đạt 15kV - 20kV.

• Môi chất sử dụng: Axit sulfuric ($H_2SO_4$), Axit nhôm ($HCl$), Axit nitric ($HNO_3$), NaOH, dung môi hữu cơ, nước thải hóa chất.

• Tiêu chuẩn thiết kế & Thử nghiệm: HG/T 3704, API 598, BS EN 12266.

So sánh van một chiều lót Teflon với van inox

Vì sao nên sử dụng van một chiều lót Teflon?

Việc đầu tư dòng van lót Teflon mang lại những lợi ích kinh tế và vận hành bền vững cho doanh nghiệp:

• Khả năng chống ăn mòn gần như tuyệt đối: Nhựa PTFE không phản ứng với hầu hết các loại axit, kiềm và dung môi hữu cơ công nghiệp hiện nay.

• Bề mặt ma sát siêu thấp: Hệ số ma sát của PTFE cực nhỏ giúp chống bám dính cặn hóa chất, đĩa van chuyển động mượt mà, không bị kẹt dính.

• Độ kín tuyệt đối: Bề mặt tiếp xúc giữa đĩa bọc PTFE và ghế van lót PTFE tạo thành khớp kín khít mềm, ngăn chặn hoàn bộ sự rò rỉ vi mô.

• Bảo vệ an toàn tuyệt đối cho nhà máy: Ngăn chặn nguy cơ dòng hóa chất độc hại dội ngược làm nổ ống, vỡ phớt bơm hay phát tán ra môi trường xung quanh.

• Tối ưu chi phí bảo trì lâu dài: Loại bỏ hoàn toàn tình trạng phải dừng máy để thay van liên tục như khi dùng van kim loại thông thường, từ đó giảm thiểu tối đa chi phí thất thoát vận hành.

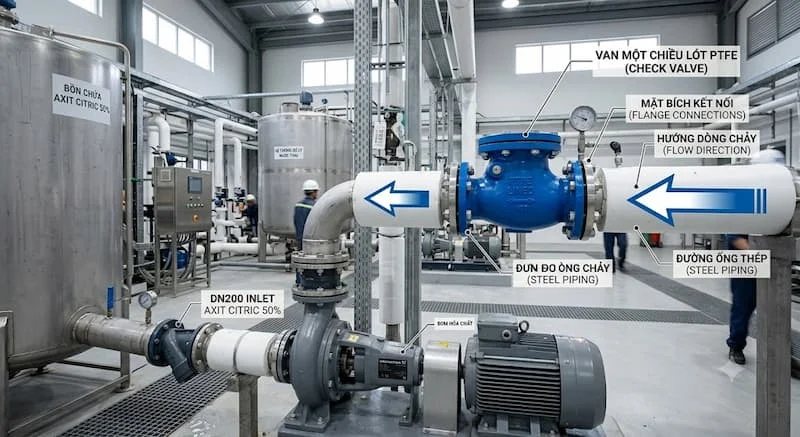

Ứng dụng van một chiều lót Teflon trong thực tế

Sản phẩm là thiết bị bắt buộc trên các tuyến ống dẫn lưu chất nguy hiểm trong nhiều ngành công nghiệp trọng điểm:

• Nhà máy sản xuất hóa chất & Axit: Lắp ở đầu ra của bơm vận chuyển axit sulfuric, axit clohydric, clo lỏng.

• Ngành sản xuất phân bón & Hóa chất nông nghiệp: Dùng trong đường ống tổng hợp phân bón gốc amoniak, axit phosphoric.

• Ngành Dược phẩm & Mỹ phẩm: Lót PTFE đạt tiêu chuẩn an toàn vi sinh, dùng cho đường ống dẫn dung môi chiết xuất tinh khiết.

• Công nghiệp Xi mạ & Bề mặt kim loại: Sử dụng trên tuyến thu hồi và cấp dung dịch axit tẩy rửa bề mặt kim loại.

• Trạm xử lý nước thải công nghiệp: Ngăn dòng chảy ngược trong các bể trung hòa pH sử dụng hóa chất nồng độ cao.

• Sản xuất linh kiện Điện tử & Bán dẫn: Bơm hút hóa chất siêu tinh khiết tẩy rửa bo mạch silicon.

Những sai lầm thường gặp khi sử dụng van một chiều lót Teflon

Dù có độ bền hóa học tuyệt vời, nhưng van lót Teflon vẫn có thể gặp sự cố nếu người sử dụng mắc phải các sai lầm sau:

• Sử dụng vượt quá dải nhiệt độ cho phép: Vận hành van ở nhiệt độ trên 180°C - 200°C làm lớp nhựa PTFE bị biến dạng nhiệt, phồng rộp và mất liên kết với thân kim loại.

• Không kiểm tra tính tương thích với khí Flo lỏng: PTFE chống ăn mòn hầu hết hóa chất nhưng vẫn bị tấn công bởi kim loại kiềm nóng chảy hoặc khí Flo nguyên chất ở nhiệt độ cao.

• Lắp đặt sai chiều mũi tên dòng chảy: Mọi van một chiều đều có mũi tên chỉ hướng trên thân. Lắp ngược sẽ chặn đứng hoàn toàn đường dẫn lưu chất gây quá áp nổ ống.

• Siết bu-lông mặt bích quá lực hoặc không đều: Lớp PTFE trổ ra ở mặt bích đóng vai trò như gioăng. Nếu siết lệch lực hoặc quá tay sẽ làm biến dạng, rách lớp lót ở mép bích gây rò rỉ.

• Sử dụng cho lưu chất chứa hạt rắn sắc nhọn: Các mảnh vụn kim loại hoặc đá sắc nhọn đi qua van với tốc độ cao có thể cào xước, găm thủng lớp màng lót PTFE.

Cách lựa chọn van một chiều lót Teflon phù hợp chuẩn kỹ thuật

Để hệ thống vận hành an toàn và đạt tuổi thọ tối đa, hãy thực hiện quy trình chọn lựa 6 bước theo checklist dưới đây:

1. Bước 1 (Xác định thành phần hóa chất): Tra cứu bảng tương thích hóa chất của PTFE với nồng độ axit/kiềm thực tế.

2. Bước 2 (Kiểm tra nhiệt độ vận hành): Đảm bảo nhiệt độ hệ thống duy trì ổn định dưới 180°C.

3. Bước 3 (Xác định áp suất làm việc): Chọn cấp áp lực PN10/PN16 hoặc Class 150 phù hợp với áp suất bơm tối đa.

4. Bước 4 (Chọn kết cấu van): Dùng Swing Check cho đường ống ngang lưu lượng lớn; Dùng Wafer Check cho không gian hẹp; Dùng Ball Check cho hóa chất có cặn.

5. Bước 5 (Kiểm tra tiêu chuẩn mặt bích): Đảm bảo tiêu chuẩn mặt bích đường ống (ANSI, DIN, JIS) đồng bộ với tiêu chuẩn mặt bích van.

6. Bước 6 (Yêu cầu kiểm tra chất lượng Spark Test): Yêu cầu nhà cung cấp chứng minh van đã qua kiểm tra dòng điện cao áp 100% để đảm bảo lớp lót không có lỗ kim (pinhole).

Hướng dẫn lắp đặt và bảo trì van một chiều lót Teflon

• Bước 1 (Kiểm tra trước khi lắp): Tháo nắp bảo vệ mặt bích, quan sát kỹ lớp lót PTFE ở khoang trong và mặt gờ bích xem có vết nứt, xước hay phồng rộp không.

• Bước 2 (Định hướng dòng chảy): Căn chỉnh mũi tên đúc nổi trên thân van trùng với chiều chuyển động của hóa chất.

• Bước 3 (Lắp đặt mặt bích): Do mặt gờ bích đã có sẵn lớp PTFE làm kín, không cần đặt thêm gioăng cao su hay gioăng bìa. Siết bu-lông đều đặn theo hình chéo đối ứng từng nấc lực.

• Bước 4 (Thử áp nhẹ): Cho hệ thống chạy thử với nước sạch để kiểm tra độ kín các mối nối trước khi cho hóa chất chạy qua.

• Bước 5 (Bảo trì định kỳ): Định kỳ 6 - 12 tháng kiểm tra bề mặt lớp lót, đo độ kín của van và siết lại bu-lông nếu có hiện tượng giãn nở nhiệt.

Cập nhật báo giá van một chiều lót Teflon mới nhất

Giá thành của van một chiều lót Teflon phụ thuộc vào kích thước DN, kiểu kết cấu (Swing, Wafer, Ball), vật liệu thân đúc (Gang hay Thép) và xuất xứ sản phẩm (Trung Quốc, Hàn Quốc, Châu Âu...):

• Dòng van kẹp Wafer lót PTFE (DN15 - DN50): Mức giá dao động từ 1.500.000 VNĐ đến 4.500.000 VNĐ/cái.

• Dòng van mặt bích lót PTFE thân Gang (DN50 - DN100): Mức giá dao động từ 3.800.000 VNĐ đến 9.500.000 VNĐ/cái.

• Dòng van lót PTFE cao cấp nhập khẩu EU/Hàn Quốc (DN100 - DN300): Mức giá từ chục triệu đến hàng chục triệu đồng tùy theo dải áp suất Class 150/Class 300.

Lưu ý: Để nhận báo giá van một chiều lót Teflon chính xác nhất theo thông số kỹ thuật dự án, quý khách vui lòng liên hệ trực tiếp với đơn vị phân phối.

FAQ - Câu hỏi thường gặp

Van một chiều lót Teflon là gì?

Là dòng van một chiều tự động có toàn bộ khoang bên trong và đĩa van được phủ lót lớp nhựa Teflon (PTFE), giúp ngăn dòng chảy ngược và chống lại sự ăn mòn của hóa chất.

PTFE có chịu được axit sulfuric không?

Có. Vật liệu PTFE kháng hoàn toàn axit sulfuric ở mọi nồng độ (kể cả đậm đặc 98%) trong giới hạn nhiệt độ làm việc của van.

Van lót PTFE chịu được nhiệt độ bao nhiêu?

Giới hạn nhiệt độ vận hành an toàn của van một chiều lót Teflon thường dao động từ -20°C đến 180°C.

PTFE Lined Check Valve khác van inox như thế nào?

Van lót PTFE có lớp màng nhựa bảo vệ trơ hoàn toàn với hóa chất mạnh, không bị ăn mòn rỗ hay ăn mòn lỗ như van inox 304/316 khi gặp axit mặn hoặc dung môi đặc biệt.

Khi nào nên sử dụng PTFE Lined Check Valve?

Nên sử dụng khi đường ống vận chuyển các lưu chất có tính ăn mòn cao như axit, bazơ mạnh, dung môi hóa chất độc hại mà các dòng van kim loại thông thường không thể đáp ứng được tuổi thọ vận hành.

Kết luận

Sử dụng ptfe lined check valve là quyết định đầu tư kỹ thuật chính xác giúp bảo vệ tối đa cho hệ thống đường ống dẫn hóa chất ăn mòn. Với sự kết hợp hoàn hảo giữa độ bền cơ học của thân kim loại và đặc tính kháng hóa chất tuyệt đối của lớp lót Teflon, thiết bị giúp triệt tiêu nguy cơ chảy ngược, giảm thiểu chi phí bảo trì và đảm bảo an toàn tuyệt đối cho môi trường làm việc.

Nếu quý khách đang tìm kiếm các sản phẩm ptfe lined check valve chính hãng đầy đủ chứng chỉ CO/CQ, đạt thử nghiệm Spark Test cùng mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật từ đội ngũ chuyên gia đối với ptfe lined check valve.
