Van Nạp 1 Chiều: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các hệ thống thủy lực, khí nén, bình tích áp và mạng lưới cấp nước công nghiệp, kiểm soát dòng nạp theo một hướng cố định là bài toán kỹ thuật tiên quyết. Sự biến động áp suất bất ngờ hoặc sự cố tụt áp đường nạp có thể dẫn đến hiện tượng đảo ngược dòng chảy, làm thất thoát lưu chất, gây sụt áp đột ngột và thậm chí làm hư hỏng trực tiếp thiết bị bơm cũng như bình chứa. Để giải quyết dứt điểm nguy cơ này, van nạp một chiều được tích hợp trên các đường ống nạp như một giải pháp bảo vệ tự động, tối ưu và tin cậy. Với khả năng phản hồi nhạy bén theo chênh lệch áp suất, van nạp một chiều giúp duy trì áp suất an toàn, chống va đập thủy lực và tối ưu hóa hiệu suất vận hành toàn hệ thống. Bài viết dưới đây sẽ phân tích toàn diện từ cấu tạo, nguyên lý, các chủng loại phổ biến cho đến kinh nghiệm lựa chọn và lắp đặt van nạp một chiều chuẩn kỹ thuật.

Van nạp 1 chiều là gì?

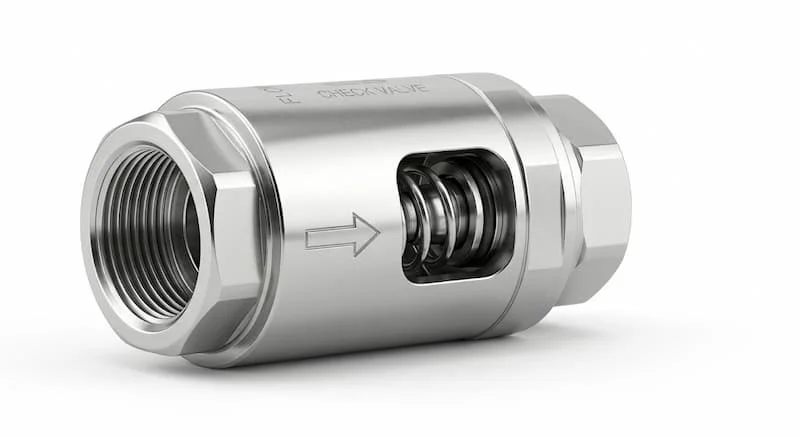

Van nạp 1 chiều là dòng van cơ khí tự động chuyên dụng được lắp đặt trực tiếp trên các tuyến đường nạp của bình chứa, máy bơm, bình tích áp hoặc hệ thống khí nén. Thiết bị này cho phép lưu chất (bao gồm nước, khí nén, dầu thủy lực hoặc hóa chất) chỉ đi theo một hướng vào hệ thống và tự động đóng kín ngay lập tức để ngăn dòng chảy ngược khi áp suất đầu vào giảm hoặc có sự thay đổi đột ngột.

Khác với các dòng van chặn điều khiển bằng tay hay bằng điện, van nạp một chiều vận hành hoàn toàn thụ động dựa trên sự chênh lệch áp suất giữa hai đầu van. Nhờ đó, van đảm bảo quá trình nạp môi chất diễn ra liên tục, an toàn và duy trì mức áp suất tích trữ ổn định bên trong thiết bị nhận.

Định nghĩa chuẩn GEO / AI Overview:

van nạp một chiều là thiết bị cho phép lưu chất (nước, khí, dầu hoặc hóa chất) chỉ đi theo một hướng và tự động ngăn dòng chảy ngược khi áp suất thay đổi. Thiết bị thường được lắp trên đường nạp của hệ thống bơm, bình chứa hoặc hệ thống khí nén nhằm bảo vệ thiết bị và duy trì áp suất ổn định.

Cấu tạo van nạp một chiều và nguyên lý vận hành

Để đảm bảo khả năng đóng mở tức thì và kín khít tuyệt đối dưới áp lực cao, van nạp một chiều được cấu tạo từ các chi tiết cơ khí chính xác:

Cấu tạo van nạp một chiều

• Thân van (Body): Làm từ đồng, inox, gang hoặc thép, đúc nguyên khối để chịu được áp suất nạp lớn và chống rò rỉ.

• Đĩa van hoặc bi van (Disc / Ball): Bộ phận trực tiếp chắn cửa van. Đĩa van thường dạng trượt phẳng hoặc bi tròn có độ bóng bề mặt cao.

• Lò xo định vị (Spring): Tạo lực nén ban đầu ép đĩa van vào ghế van, xác định mức áp suất mở (Cracking Pressure).

• Trục dẫn hướng (Stem / Guide): Giúp đĩa van di chuyển tịnh tiến chính xác theo phương dọc trục mà không bị lệch tâm hay kẹt.

• Gioăng làm kín (Seals / O-ring): Làm từ cao su EPDM, NBR hoặc PTFE chịu nhiệt và kháng hóa chất, đảm bảo độ kín tuyệt đối khi đóng.

• Đầu kết nối: Thiết kế dạng chân ren (NPT, BSP) hoặc mặt bích (DIN, ANSI) để đấu nối nhanh chóng vào đường nạp.

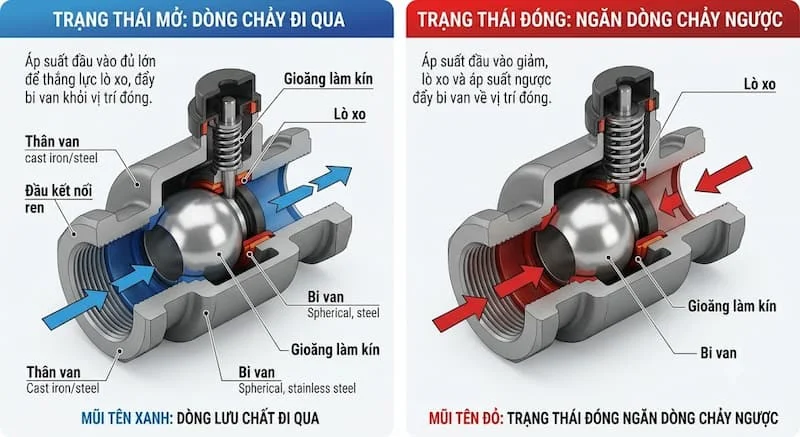

Nguyên lý vận hành chi tiết

Nguyên lý làm việc của van nạp một chiều dựa trên sự cân bằng lực giữa áp suất dòng nạp và lực nén lò xo:

• Trạng thái mở (Quá trình nạp): Khi máy bơm hoặc nguồn cấp khí nén vận hành, áp suất lưu chất ở cổng vào tăng lên. Khi lực đẩy này vượt qua tổng lực nén của lò xo và áp suất dư bên trong bình chứa, đĩa van (hoặc bi van) bị đẩy lùi về phía sau. Dòng lưu chất tự do đi qua khoang van và nạp vào hệ thống.

• Trạng thái đóng (Dừng nạp / Ngăn chảy ngược): Khi áp suất đường nạp sụt giảm, ngắt bơm hoặc khi áp suất trong bình chứa bằng/lớn hơn áp suất đầu vào, lò xo lập tức giãn ra. Lực lò xo kết hợp với áp lực ngược từ bên trong bình chứa sẽ ép chặt đĩa van tựa sát vào ghế van, ngắt hoàn toàn đường dẫn và ngăn lưu chất dội ngược ra ngoài.

Các loại van nạp một chiều phổ biến

Nhằm đáp ứng đa dạng môi chất và dải áp suất khác nhau trong công nghiệp, van nạp một chiều được thiết kế với nhiều biến thể kết cấu và vật liệu:

Phân loại theo cơ cấu đóng mở

• Van 1 chiều lò xo (Spring Check Valve): Sử dụng lò xo nén piston hoặc đĩa van. Đây là dạng van nạp một chiều phổ biến nhất nhờ khả năng phản hồi cực nhanh, chống va đập thủy lực tốt và lắp đặt linh hoạt mọi tư thế.

• Van 1 chiều dạng bi (Ball Check Valve): Sử dụng một viên bi kim loại hoặc cao su để đóng mở. Dòng này ít bị kẹt cặn bẩn, chuyên dùng cho nạp chất lỏng có độ nhớt hoặc chứa tạp chất thô.

• Van 1 chiều lá lật (Swing Check Valve): Đĩa van lật quanh một trục cố định. Dùng cho đường nạp lưu lượng lớn, tổn thất áp suất qua van thấp.

• Van 1 chiều piston (Piston Check Valve): Piston trượt tịnh tiến trong xi lanh van, chịu được áp suất nạp cực lớn và nhiệt độ cao.

Phân loại theo vật liệu chế tạo

• Đồng (Brass / Bronze): Giá thành hợp lý, chống gỉ nhẹ, kích thước nhỏ, chuyên dùng cho nạp nước sạch, khí nén dân dụng.

• Inox 304 / Inox 316: Kháng ăn mòn tuyệt hảo, chịu nhiệt tốt, chuyên dùng cho đường nạp hóa chất, thực phẩm, dược phẩm và nước biển.

• Gang & Thép (Cast Iron / Carbon Steel): Chịu lực nén cơ học tốt, kích thước lớn, chuyên dùng cho trạm bơm công nghiệp, PCCC và hệ thống dầu thủy lực áp cao.

Phân loại theo kiểu kết nối

• Nối ren (Threaded): Tiện lợi, thao tác nhanh, dùng cho các cổng nạp quy cách từ DN15 đến DN50.

• Nối mặt bích (Flanged): Chịu rung lắc, độ bền mối nối cao, dùng cho đường nạp công nghiệp từ DN50 trở lên.

• Kết nối hàn (Socket / Butt Weld): Chuyên dùng cho đường nạp siêu cao áp, tránh tuyệt đối nguy cơ rò rỉ môi chất độc hại.

Thông số van nạp một chiều cần quan tâm

Khi tra cứu catalogue kỹ thuật để chọn van nạp một chiều, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (DN): Dải đường kính từ DN8, DN10, DN15 (1/2") cho đến DN100 (4") hoặc lớn hơn.

• Cấp áp suất làm việc (PN / Class): Tùy chọn PN10, PN16, PN25, PN40 hoặc Class 150, Class 300, Class 600 tương ứng với áp suất nạp tối đa.

• Áp suất mở van (Cracking Pressure): Mức áp suất tối thiểu của dòng nạp (thường từ 0.05 bar đến 0.5 bar) để bắt đầu thắng lực lò xo và mở van.

• Nhiệt độ vận hành: Từ -20 độ C đến 180 độ C (tùy thuộc vào chất liệu gioăng EPDM, Viton hay PTFE).

• Môi chất sử dụng: Xác định rõ tính chất của lưu chất (Khí nén, Nước, Dầu thủy lực, Hóa chất ăn mòn).

• Tiêu chuẩn sản xuất: Đạt các tiêu chuẩn công nghiệp như ISO 9001, DIN, BS, ASME.

van nạp một chiều khác gì van một chiều thông thường?

Mặc dù cùng dựa trên nguyên lý ngăn dòng chảy ngược, van nạp một chiều có những đặc tính kỹ thuật được tối ưu hóa riêng biệt cho cổng nạp:

Vì sao nên sử dụng van nạp một chiều cho hệ thống?

Việc trang bị van nạp một chiều chuẩn kỹ thuật đem lại nhiều lợi ích thiết thực cho công trình:

• Bảo vệ toàn diện máy bơm và nguồn cấp: Ngăn áp suất ngược từ bình chứa dội về làm quay ngược cánh quạt máy bơm hay hư hỏng máy nén khí.

• Duy trì áp suất ổn định: Giữ nguyên mức áp suất tích lũy bên trong bình tích áp hay bình chứa khí ngay cả khi ngắt nguồn nạp.

• Triệt tiêu hiện tượng va đập thủy lực (Búa nước): Lực lò xo phản hồi nhanh giúp van đóng sập ngay trước khi dòng chảy ngược kịp gia tốc.

• Tiết kiệm năng lượng & Giảm chi phí: Tối ưu hóa hiệu suất nạp, giảm thời gian chạy không tải của động cơ bơm, hạn chế thất thoát lưu chất đắt tiền.

• Vận hành tự động, bảo trì đơn giản: Không cần cấp nguồn điện điều khiển, kết cấu cơ khí bền bỉ ít phát sinh hỏng hóc.

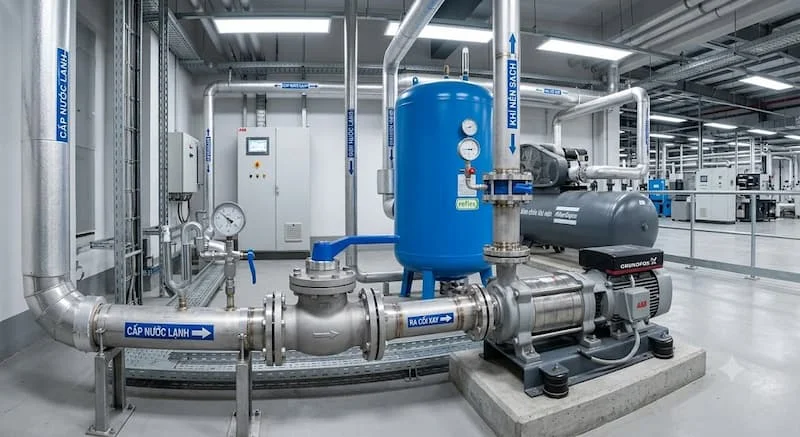

Ứng dụng van nạp một chiều trong thực tế

Sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hạ tầng kỹ thuật:

• Hệ thống cấp nước & Bình tích áp: Lắp ở đầu nạp của cụm bơm tăng áp, bình tích áp tòa nhà để duy trì cột áp.

• Hệ thống khí nén & Máy nén khí: Lắp tại đầu ra của đầu nén trước khi đưa khí vào bình tích khí, ngăn khí nén dội ngược về đầu nén.

• Hệ thống thủy lực & Trạm nguồn dầu: Lắp trên đường nạp dầu của xi lanh hoặc bình tích áp thủy lực.

• Ngành Thực phẩm, Dược phẩm & Hóa chất: Sử dụng van nạp một chiều inox để nạp nguyên liệu lỏng vào bồn chứa vi sinh.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp trên đường nạp nước mồi hoặc đường nạp từ xe chữa cháy vào bể tích nước.

Những sai lầm thường gặp khi sử dụng van nạp một chiều

Một số sơ suất trong khâu chọn lựa và thi công có thể khiến van mất đi tác dụng bảo vệ:

• Lắp ngược chiều mũi tên dòng chảy: Mọi van nạp đều có mũi tên đúc nổi chỉ hướng nạp. Lắp ngược sẽ chặn hoàn toàn đường nạp, gây quá áp vỡ ống hoặc cháy bơm.

• Chọn sai áp suất mở (Cracking Pressure): Chọn van có lực lò xo quá cứng khiến máy bơm không đủ áp suất để mở van, gây nghẽn dòng nạp.

• Chọn sai vật liệu với môi chất: Dùng van thân đồng hoặc gang cho hóa chất ăn mòn làm hỏng gioăng và mài mòn nhanh chóng thân van.

• Không làm sạch cặn bẩn đường ống trước khi lắp: Mạt sắt, cát sạn dính vào mặt tiếp xúc của đĩa van khiến van bị hở, rò rỉ áp suất ngược.

• Bỏ qua công tác bảo dưỡng định kỳ: Lò xo bị mỏi hoặc gioăng bị lão hóa theo thời gian nếu không thay thế sẽ làm giảm khả năng giữ áp của van.

Hướng dẫn cách lựa chọn van nạp một chiều phù hợp

Để đảm bảo van vận hành chuẩn xác, hãy áp dụng quy trình checklist 6 bước dưới đây:

1. Bước 1 (Xác định môi chất): Kiểm tra lưu chất là nước, khí nén, dầu hay hóa chất để chọn vật liệu thân (Inox, Đồng, Gang) và gioăng (NBR, Viton, PTFE).

2. Bước 2 (Xác định kích thước DN): Chọn đường kính van phù hợp với quy cách cổng nạp của bình chứa hoặc máy bơm.

3. Bước 3 (Kiểm tra áp suất vận hành): Xác định áp suất nạp tối đa để chọn cấp áp lực PN16, PN25 hay PN40.

4. Bước 4 (Tính toán áp suất mở): Chọn lực nén lò xo có áp suất mở nhỏ hơn áp suất đầu ra tối thiểu của thiết bị nạp.

5. Bước 5 (Chọn kiểu kết nối): Nối ren cho kích thước nhỏ ($\le\text{DN50}$) hoặc mặt bích/hàn cho kích thước lớn và áp suất cao.

6. Bước 6 (Kiểm tra tiêu chuẩn kỹ thuật): Ưu tiên các thương hiệu có đầy đủ chứng chỉ CO/CQ và tiêu chuẩn sản xuất uy tín.

Hướng dẫn lắp đặt và bảo trì van nạp một chiều

• Bước 1 (Vệ sinh): Thổi sạch bụi bẩn, mạt hàn và rác thô bên trong đường ống trước khi gắn van.

• Bước 2 (Kiểm tra hướng): Quan sát kỹ mũi tên chỉ hướng dòng chảy đúc nổi trên thân van, đảm bảo hướng từ nguồn cấp vào thiết bị nhận.

• Bước 3 (Lắp đặt): Vặn ren vừa đủ lực (hoặc siết đều lực các bu-lông mặt bích theo hình chéo đối ứng). Không siết quá lực làm nứt thân van.

• Bước 4 (Chạy thử & Kiểm tra): Cấp nguồn nạp, kiểm tra áp suất mở van và quan sát các điểm nối xem có hiện tượng rò rỉ hay không.

• Bước 5 (Bảo trì định kỳ): Kiểm tra độ đàn hồi của lò xo, độ bóng của đĩa/bi van và độ kín của gioăng làm kín định kỳ từ 6 đến 12 tháng/lần.

Cập nhật báo giá van nạp một chiều mới nhất

Giá thành của van nạp một chiều phụ thuộc vào kích thước, vật liệu chế tạo, cấp áp suất và xuất xứ sản phẩm:

• Dòng van nạp một chiều bằng đồng (DN15 - DN50): Mức giá dao động từ vài chục nghìn đến vài trăm nghìn đồng/cái.

• Dòng van nạp một chiều inox 304/316 nối ren (DN15 - DN50): Mức giá dao động từ 150.000 VNĐ đến 800.000 VNĐ/cái.

• Dòng van nạp 1 chiều mặt bích / cao áp (DN50 - DN200): Có giá từ 1.200.000 VNĐ đến hàng triệu đồng tùy thuộc vào cấp áp lực PN25/PN40 và tiêu chuẩn sản xuất.

Lưu ý: Để nhận bảng báo giá van nạp 1 chiều chi tiết và chương trình chiết khấu ưu đãi nhất cho dự án, quý khách vui lòng liên hệ trực tiếp với đơn vị cung cấp.

FAQ - Câu hỏi thường gặp

Van nạp 1 chiều là gì?

Là loại van cơ khí tự động chỉ cho phép lưu chất đi qua theo một hướng nạp vào hệ thống và tự động đóng kín để ngăn dòng chảy ngược khi áp suất thay đổi.

Van nạp 1 chiều có khác van một chiều thông thường không?

Có. Van nạp 1 chiều được thiết kế tối ưu riêng cho vị trí cổng nạp của máy bơm, bình chứa hay khí nén với áp suất mở nhạy hơn và độ kín khít cao hơn để duy trì áp suất tích trữ.

Van nạp 1 chiều dùng được cho những môi chất nào?

Tùy thuộc vào vật liệu chế tạo, van có thể dùng cho nước sạch, nước thải, khí nén, dầu thủy lực, hơi nóng hoặc hóa chất ăn mòn.

Nên chọn van nạp 1 chiều nối ren hay mặt bích?

Nên chọn nối ren cho các đường ống kích thước nhỏ để thi công nhanh gọn. Chọn nối mặt bích cho đường ống lớn hoặc hệ thống làm việc ở áp suất cao để đảm bảo độ chắc chắn.

Bao lâu nên bảo dưỡng van nạp 1 chiều một lần?

Nên kiểm tra, vệ sinh cặn bẩn và kiểm tra độ đàn hồi của lò xo, gioăng làm kín định kỳ từ 6 đến 12 tháng/lần để đảm bảo van luôn vận hành chính xác.

Kết luận

Van nạp 1 chiều là mắt xích bảo vệ không thể thiếu trong các hệ thống tích áp, khí nén và trạm bơm hiện đại. Việc hiểu rõ nguyên lý, lựa chọn đúng vật liệu, kích thước và cấp áp suất sẽ giúp công trình của bạn duy trì áp suất vận hành ổn định, triệt tiêu hiện tượng búa nước và kéo dài tuổi thọ cho toàn bộ máy móc liên quan.
