Van Cổng Ty Chìm Nắp Chụp DN100: Giải Pháp Tối Ưu Cho Hệ Thống Cấp Nước Ngầm

Vì sao van cổng ty chìm nắp chụp DN100 được sử dụng phổ biến?

Trong hạ tầng kỹ thuật đô thị và các khu công nghiệp, việc quản lý mạng lưới đường ống ngầm luôn đòi hỏi những thiết bị có tính đặc thù cao. Thực tế, tại các hố van chật hẹp hoặc các tuyến ống lắp đặt âm đất sâu, việc sử dụng van tay quay truyền thống thường gây khó khăn do vướng víu và chiếm diện tích đáng kể. Đây chính là lúc van cổng ty chìm nắp chụp DN100 phát huy vai trò là giải pháp vận hành an toàn và tinh gọn nhất.

Vấn đề thường gặp của các đơn vị thi công là tình trạng van bị rò rỉ sau một thời gian ngắn do môi trường ẩm ướt xâm thực, hoặc chọn sai tiêu chuẩn mặt bích dẫn đến việc lắp đặt không khít, gây thất thoát nước nghiêm trọng. Ngoài ra, việc sử dụng van tay quay ở các khu vực công cộng còn tiềm ẩn nguy cơ bị vận hành sai mục đích bởi người không có chuyên môn.

Dẫn dắt: Van cổng ty chìm nắp chụp DN100 là giải pháp phổ biến cho hệ thống cấp nước và PCCC nhờ thiết kế gọn, bền và phù hợp lắp đặt ngầm. Sự kết hợp giữa kích thước van cổng DN100 tiêu chuẩn và cơ cấu nắp chụp bảo vệ giúp thiết bị này trở thành lựa chọn hàng đầu cho các dự án hạ tầng hiện đại. Nếu bạn đang tìm kiếm một dòng van nắp chụp DN100 đáng tin cậy, hãy cùng đi sâu vào phân tích chuyên môn dưới đây.

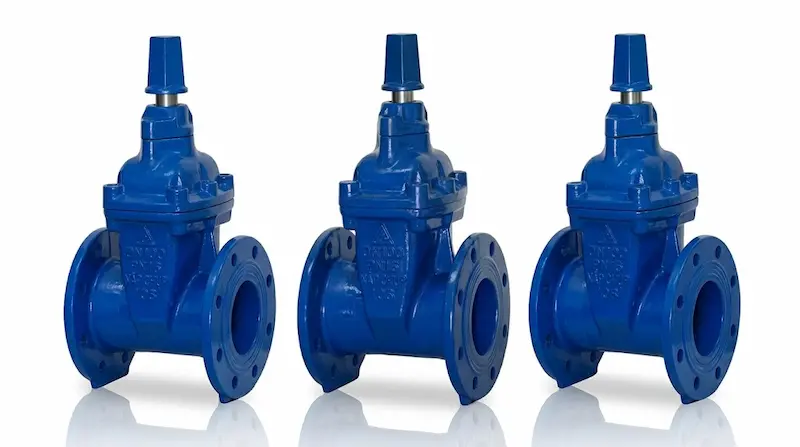

Van cổng ty chìm nắp chụp DN100 là gì?

Van cổng ty chìm nắp chụp là loại van cổng kích thước DN100 sử dụng cơ cấu nắp chụp để vận hành, thường dùng trong hệ thống cấp nước và PCCC lắp đặt âm đất. Điểm đặc trưng lớn nhất của dòng van này là thay vì sử dụng vô lăng (tay quay) cố định, phần đầu trục van được thiết kế một nắp chụp hình vuông hoặc hình lục giác.

Dưới đây là một số thông tin nền tảng về thiết bị:

• Quy đổi kích thước: DN100 tương đương với ống có đường kính ngoài xấp xỉ 114mm (4 inch).

• Chức năng: Được thiết kế để đóng hoặc mở dòng lưu chất hoàn toàn, không phù hợp để tiết lưu.

• Cấu tạo cơ bản:

  • Thân van: Thường đúc từ gang cầu cao cấp chịu lực tốt.

  • Đĩa van: Bọc cao su EPDM để tạo độ kín.

  • Ty van: Trục xoay nằm bên trong thân (ty chìm).

  • Nắp chụp: Bộ phận tiếp nhận lực xoay từ khóa chuyên dụng.

Nhờ cấu tạo ty chìm, khi vận hành đóng mở, trục van không nhô cao lên, giúp tiết kiệm tối đa không gian phía trên nắp van.

Nguyên lý hoạt động của van cổng ty chìm nắp chụp

Về bản chất, cơ chế hoạt động của van cổng ty chìm nắp chụp DN100 dựa trên chuyển động tịnh tiến của đĩa van thông qua vòng ren nối với ty van. Khi kỹ thuật viên sử dụng khóa chuyên dụng (T-key) tra vào nắp chụp và xoay, ty van sẽ quay tại chỗ. Lực xoay này truyền tới đĩa van, kéo đĩa nâng lên để mở dòng chảy hoặc đẩy xuống để ép chặt vào seat van nhằm ngắt dòng hoàn toàn.

Vì sao ty chìm phù hợp lắp ngầm? Do trục van không thay đổi chiều cao khi vận hành, thiết bị có thể lắp đặt trong các hố van nông hoặc lấp đất trực tiếp mà không lo vướng víu cơ cấu nâng hạ. Seat làm từ cao su EPDM đóng vai trò cực kỳ quan trọng trong việc làm kín, giúp ngăn chặn rò rỉ ngay cả khi áp suất dòng chảy biến động.

Lưu ý kỹ thuật: Bạn không nên dùng loại van này để điều tiết lưu lượng. Việc mở hé đĩa van sẽ tạo ra dòng xoáy mạnh va đập vào đĩa, gây rung chấn và mòn nhanh lớp cao su bọc đĩa, dẫn đến việc van không thể đóng khít hoàn toàn sau này.

Các loại van cổng ty chìm nắp chụp phổ biến

Tùy vào môi trường và tiêu chuẩn kỹ thuật của dự án, người dùng có thể lựa chọn các biến thể sau:

1. Van cổng gang cầu DN100

Đây là dòng phổ biến nhất hiện nay. Gang cầu GGG50 có độ bền kéo cao, giá thành hợp lý và khả năng chống va đập tốt, rất phù hợp cho các hạ tầng cấp thoát nước đô thị.

2. Van cổng inox DN100

Được sử dụng trong các môi trường có tính ăn mòn cao như hệ thống xử lý nước thải hoặc các nhà máy hóa chất. Tuy nhiên, giá thành loại này cao hơn đáng kể so với gang.

3. Phân loại theo tiêu chuẩn mặt bích

• Chuẩn JIS: Thường xuất hiện trong các công trình có vốn đầu tư từ Nhật Bản hoặc Hàn Quốc.

• Chuẩn BS/DIN: Tiêu chuẩn châu Âu, cực kỳ phổ biến trong các mạng lưới cấp nước quốc gia và khu công nghiệp.

4. Van PCCC tín hiệu

Một số dòng đặc chủng được tích hợp bộ cảm biến giám sát trạng thái đóng/mở để truyền dữ liệu về tủ trung tâm, đảm bảo hệ thống chữa cháy luôn trong tình trạng sẵn sàng.

Thông số kỹ thuật quan trọng cần biết

Việc nắm vững thông số kỹ thuật giúp tránh được những sai sót trong quá trình đặt hàng và lắp đặt:

• Kích thước: DN100 (4 inch).

• Áp suất làm việc: PN10 hoặc PN16 (tương đương 10-16 bar). PN16 phổ biến hơn trong công nghiệp vì khả năng chịu tải áp suất dư tốt hơn, đảm bảo an toàn cho hệ thống khi xảy ra búa nước.

• Vật liệu thân: Gang cầu GGG50 (Ductile Iron). Gang cầu bền hơn gang xám vì có cấu trúc hạt graphite hình cầu, giúp giảm thiểu rủi ro nứt vỡ khi chịu áp suất lớn.

• Vật liệu ty: Thép không gỉ (Inox 304/420) để chống gỉ sét trục van.

• Lớp phủ: Sơn Epoxy độ dày ≥250 µm giúp van kháng lại sự ăn mòn của đất và nước ngầm.

So sánh van cổng nắp chụp và van tay quay

Insight: Hệ thống cấp nước ngầm ưu tiên nắp chụp vì nó cho phép chôn van sâu dưới mặt đất và chỉ để lại một nắp hố ga nhỏ để tra khóa vận hành. Điều này vừa tăng tính thẩm mỹ cho hạ tầng, vừa bảo vệ thiết bị khỏi các tác động tiêu cực từ môi trường bề mặt.

Vì sao DN100 là kích thước phổ biến trong hệ cấp nước và PCCC?

Kích thước DN100 được coi là "con số vàng" trong ngành nước vì lưu lượng truyền tải của nó đáp ứng vừa đủ nhu cầu của hầu hết các tòa nhà trung tầng và các nhánh cấp nước khu phố.

• Tương thích cao: Dễ dàng kết nối với các họng tiếp nước PCCC tiêu chuẩn.

• Cân bằng chi phí: Giá đầu tư cho van cổng DN100 không quá cao so với các size lớn hơn, nhưng lưu lượng lại vượt trội hơn hẳn các size nhỏ như DN50 hay DN80.

• Bảo trì: Linh kiện thay thế cho size 100mm luôn có sẵn tại mọi kho bãi kỹ thuật, giúp rút ngắn thời gian sửa chữa khi có sự cố.

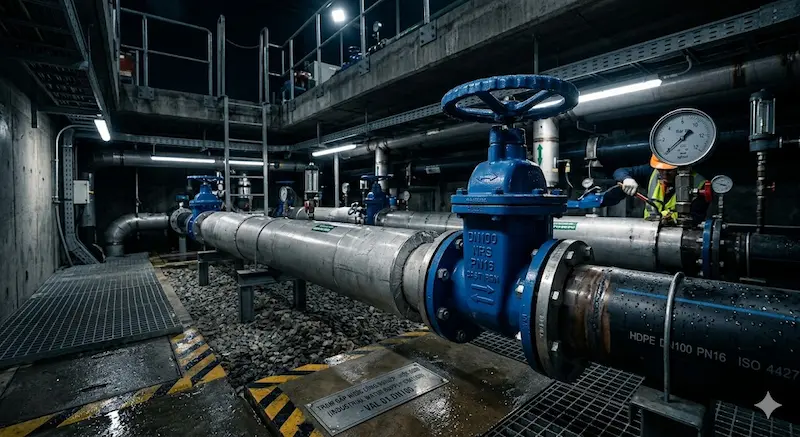

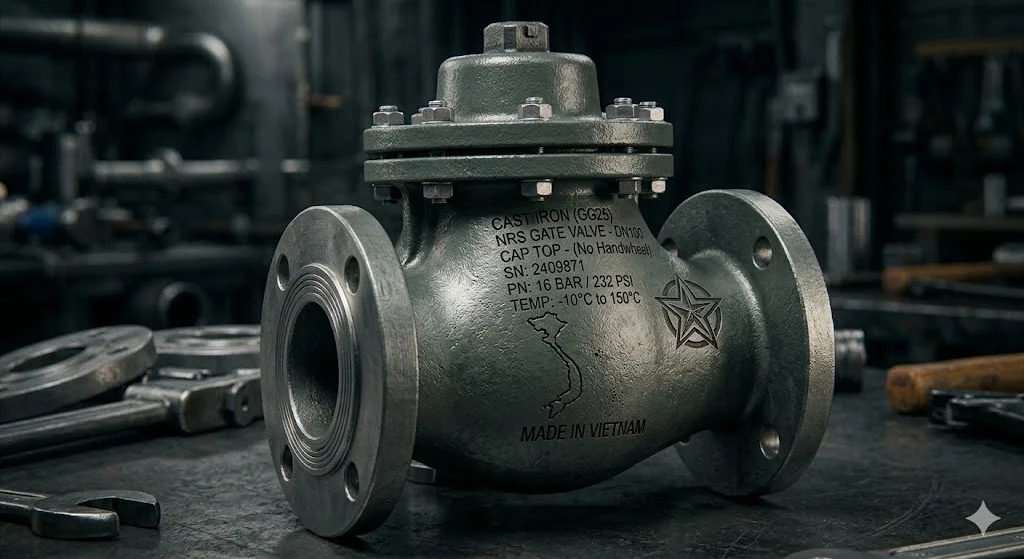

Van cổng ty chìm nắp chụp DN100 dùng trong hệ thống nào?

Ứng dụng thực tế của dòng van này cực kỳ đa dạng:

1. Mạng lưới cấp nước đô thị: Lắp đặt tại các điểm rẽ nhánh ngầm ngoài trời.

2. Hệ thống PCCC: Làm van chặn chính cho đường ống dẫn nước chữa cháy (Fire line). Trong hệ này, van nắp chụp giúp ngăn chặn việc vô tình đóng van gây mất nước khi hỏa hoạn xảy ra.

3. Hệ thống Chiller/HVAC: Sử dụng trong các tầng hầm tòa nhà để kiểm soát dòng nước giải nhiệt.

4. Nhà máy nước: Điều phối lưu lượng tại các trạm bơm tăng áp.

Khi nào cần tiêu chuẩn UL/FM? Nếu công trình của bạn yêu cầu bảo hiểm quốc tế hoặc tiêu chuẩn an toàn PCCC khắt khe nhất, bạn buộc phải chọn van DN100 có chứng chỉ UL/FM để đảm bảo khả năng vận hành trong điều kiện khắc nghiệt.

Những sai lầm thường gặp khi chọn van DN100

Đừng để mất tiền oan do những nhầm lẫn sau:

• Chọn sai tiêu chuẩn mặt bích: Lắp van chuẩn BS vào đường ống chuẩn JIS. Các lỗ bu lông sẽ không khớp nhau, buộc bạn phải dùng bích chuyển đổi gây tốn kém.

• Không kiểm tra áp suất hệ thống: Dùng van PN10 cho đường ống có áp suất đỉnh 12 bar sẽ gây rò rỉ tại nắp van hoặc làm hỏng gioăng.

• Chọn hàng không rõ CO CQ: Các sản phẩm trôi nổi không có giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) thường có lớp sơn Epoxy mỏng, dễ bị gỉ sét sau 1 năm lắp đặt.

• Lắp sai chiều: Dù van cổng thường là van 2 chiều, nhưng hãy kiểm tra kỹ hướng vận hành của nắp chụp (thường là xoay cùng chiều kim đồng hồ để đóng) để thống nhất trong toàn hệ thống.

Checklist chọn van cổng ty chìm nắp chụp phù hợp

Trước khi đặt mua, hãy kiểm tra danh sách sau:

• Môi chất: Là nước sạch, nước thải nhẹ hay nước PCCC?

• Áp suất: PN10 hay PN16? (Ưu tiên PN16 cho độ bền cao).

• Tiêu chuẩn mặt bích: BS, JIS hay DIN?

• Vật liệu: Gang cầu bọc cao su EPDM.

• Chứng từ: Có đầy đủ CO, CQ và kết quả test áp suất tại nhà máy không?

• Nắp chụp: Có đi kèm khóa chuyên dụng hoặc nắp đậy bảo vệ không?

Hướng dẫn lắp đặt và bảo trì van DN100

Tuân thủ các bước sau để tối ưu tuổi thọ thiết bị:

1. Vệ sinh: Xả sạch cặn bẩn, sỏi đá trong đường ống trước khi lắp van. Cặn cứng là nguyên nhân hàng đầu làm rách gioăng cao su.

2. Siết bu lông: Siết đối xứng đều lực để mặt bích không bị vênh, tránh gây ứng suất lên thân van.

3. Leak test: Thử áp bằng nước sau khi lắp để đảm bảo không có rò rỉ tại các mối nối bích và cổ trục.

4. Bảo trì: Định kỳ 6 tháng một lần, tiến hành đóng mở van 1-2 lần để tránh hiện tượng lắng cặn gây kẹt ty van.

5. Kiểm tra nắp chụp: Đảm bảo nắp chụp không bị đất đá lấp kín, gây khó khăn khi cần đóng van khẩn cấp.

FAQ: Câu hỏi thường gặp về van cổng ty chìm nắp chụp

1. DN100 tương đương bao nhiêu inch?

DN100 tương đương với 4 inch (đường kính ngoài ống nhựa/thép khoảng 110mm - 114mm).

2. Van cổng ty chìm nắp chụp dn100 khác gì van tay quay?

Về cấu tạo bên trong là giống nhau, nhưng van nắp chụp dùng khóa chuyên dụng để xoay, giúp gọn nhẹ và an toàn hơn khi lắp âm đất so với van tay quay.

3. Van DN100 dùng cho PCCC được không?

Hoàn toàn được. Đây là size van tiêu chuẩn cho các đường ống nhánh chữa cháy trong các tòa nhà và khu công nghiệp.

4. Nên chọn PN10 hay PN16?

Nếu ngân sách cho phép, bạn nên chọn PN16. Nó chịu tải tốt hơn và đảm bảo độ bền lâu dài ngay cả khi áp suất hệ thống không ổn định.

5. Van ty chìm có phù hợp lắp âm đất không?

Rất phù hợp. Thiết kế ty chìm giúp ngăn chặn bụi bẩn và độ ẩm xâm nhập vào phần ren của trục van, kéo dài tuổi thọ thiết bị khi chôn ngầm.

Kết luận: Có nên sử dụng van cổng ty chìm nắp chụp DN100?

Với thiết kế tối ưu cho không gian hẹp và khả năng vận hành bền bỉ dưới lòng đất, van cổng ty chìm nắp chụp DN100 thực sự là "xương sống" cho các hệ thống cấp nước ngầm và PCCC. Sự gọn nhẹ của cơ cấu nắp chụp không chỉ giúp việc thi công dễ dàng hơn mà còn đảm bảo tính an toàn, bảo mật cho hệ thống hạ tầng chung.

Đầu tư vào một chiếc van cổng DN100 chính hãng với đầy đủ chứng từ kỹ thuật là bước đi thông minh để giảm thiểu rủi ro bảo trì trong tương lai.
