Cùm Ubolt Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng Trong Cơ Khí

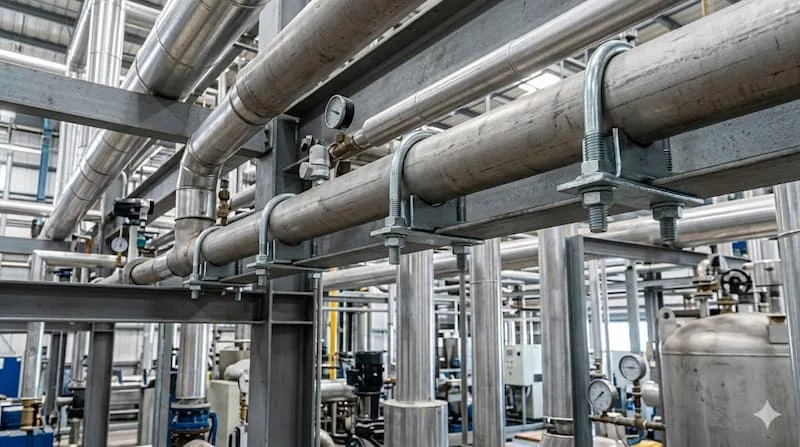

Trong bối cảnh thi công các công trình đường ống công nghiệp và dân dụng, việc đảm bảo tính liên kết bền vững và an toàn cho hệ thống là yếu tố then chốt. Tại các vị trí đường ống đi qua giá đỡ, dầm thép hoặc khung kim loại, các kỹ sư thường đối mặt với bài toán cố định đường ống một cách chắc chắn, chống lại sự xê dịch do tải trọng và rung lắc. Nếu mối nối không đủ độ tin cậy, hệ thống có thể bị rò rỉ, đứt gãy, gây ra những sự cố nghiêm trọng, làm gián đoạn vận hành và tiêu tốn chi phí sửa chữa khổng lồ.

Chính vì vậy, U-bolt clamp (hay bu lông chữ U) đã trở thành giải pháp vật tư phụ ưu việt, được các nhà thầu tin dùng. Với thiết kế hình chữ U đặc trưng, loại bu lông này có khả năng kẹp chặt đường ống vào giá đỡ một cách nhanh chóng và hiệu quả. Tuy nhiên, trong thực tế mua sắm và lắp đặt, không ít người vẫn gặp lúng túng khi xác định kích thước cùm phù hợp, lừa chọn sai vật liệu, hoặc thực hiện siết đai ốc không đúng kỹ thuật. Bài viết này sẽ phân tích chuyên sâu về U-bolt clamp, giúp bạn nắm vững từ cấu tạo đến ứng dụng thực tế để tối ưu hóa hệ thống của mình.

Cùm Ubolt là gì?

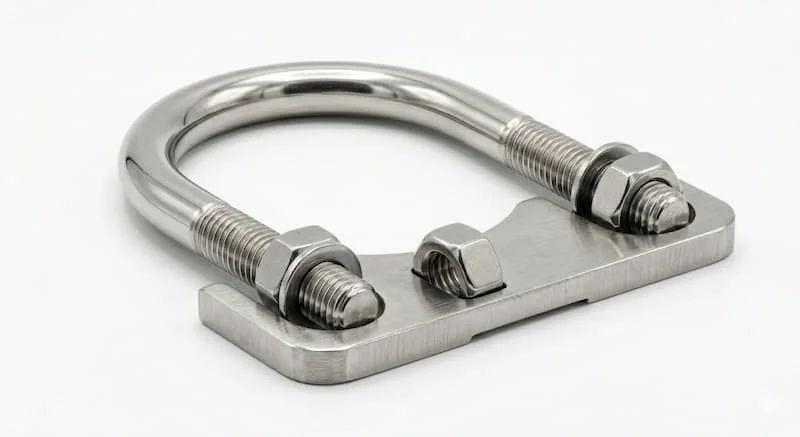

Để hiểu một cách đơn giản nhưng chính xác nhất, cùm Ubolt (U-bolt clamp) là một dạng bu lông có hình chữ U rỗng, được thiết kế chuyên dụng để kẹp hoặc cố định đường ống, thanh kim loại hoặc thiết bị vào một bề mặt giá đỡ (như dầm I, dầm U, dầm L hoặc khung thép). Tên gọi “Ubolt” xuất phát trực tiếp từ hình dạng của sản phẩm giống như chữ U trong bảng chữ cái, với hai đầu của thân bu lông được tiện ren để lắp đai ốc (con tán).

Để tạo nên một bộ U-bolt clamp hoàn chỉnh và đảm bảo hiệu quả kết nối, sản phẩm thường bao gồm 4 thành phần chính:

1. Thân bu lông chữ U: Phần chịu lực chính, được uốn cong thành hình chữ U để ôm sát đường ống.

2. Đai ốc (con tán): Siết chặt bu lông vào bản mã, tạo ra lực kẹp.

3. Long đen (vòng đệm): Phân bố lực siết đều và ngăn đai ốc tự lỏng.

4. Tấm bản mã (plate): Một tấm kim loại phẳng đặt bên dưới giá đỡ để tạo bề mặt tiếp xúc đồng đều.

Dựa trên thiết kế này, U-bolt clamp có thể tạo ra một mối liên kết cơ học cực kỳ vững chắc, giúp hệ thống đường ống ổn định, an toàn và giảm thiểu đáng kể sự rung lắc trong quá trình vận hành.

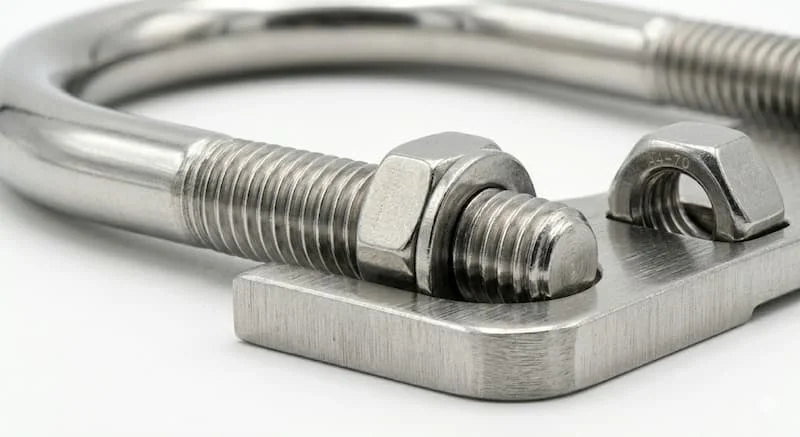

Cấu tạo và nguyên lý hoạt động của U-bolt clamp

U-bolt clamp có cấu tạo tuy đơn giản nhưng lại cực kỳ hiệu quả về mặt cơ học. Việc hiểu rõ cấu tạo của sản phẩm sẽ giúp bạn lắp đặt và bảo trì một cách chuẩn xác hơn.

1. Thân bu lông chữ U

Đây là bộ phận cốt lõi, chịu lực chính của toàn bộ mối nối. Thân bu lông thường được chế tạo từ các loại thép tròn đặc (thép carbon hoặc inox) được uốn cong chính xác thành hình chữ U theo các kích thước đường kính ống tiêu chuẩn. Hai đầu của thân bu lông được tiện ren ngoài, có thể là ren suốt hoặc tiện ren một phần, tùy thuộc vào mục đích sử dụng.

2. Đai ốc

Đai ốc đóng vai trò quan trọng trong việc siết chặt bu lông vào bản mã và giá đỡ, giữ cho đường ống được cố định chắc chắn. Do đó, kích thước và tiêu chuẩn của đai ốc (như tiêu chuẩn mét hoặc inch) phải tương thích hoàn toàn với ren trên thân bu lông chữ U.

3. Long đen và Bản mã (plate)

Long đen thường được làm từ thép, đặt giữa đai ốc và bản mã. Long đen có hai vai trò chính: phân bố lực siết của đai ốc đều hơn lên bản mã và ngăn đai ốc tự nới lỏng khi hệ thống bị rung lắc. Bản mã là tấm kim loại phẳng đặt bên dưới giá đỡ, tạo ra một bề mặt tiếp xúc đồng đều để U-bolt clamp kẹp chặt đường ống vào giá đỡ mà không làm hỏng giá đỡ.

Nguyên lý hoạt động

Nguyên lý của U-bolt clamp dựa trên lực kẹp dọc trục. Khi chúng ta siết chặt các đai ốc, lực siết sẽ tạo ra một áp lực nén rất lớn, ép chặt đường ống vào tấm bản mã và dầm giá đỡ. Sự ma sát giữa đường ống, bản mã, giá đỡ và U-bolt clamp tạo ra một mối liên kết cơ học vững chắc, ngăn không cho đường ống bị xê dịch hoặc rung lắc khi hệ thống đi vào vận hành, kể cả dưới áp suất cao.

Các loại U-bolt clamp phổ biến hiện nay

Mặt bích 90 có nhiều biến thể khác nhau để phù hợp với các phương pháp lắp đặt và điều kiện vận hành khác nhau. Để chọn đúng loại U-bolt clamp cho dự án, bạn cần phân biệt rõ các mác vật liệu và các thiết bị phụ trợ khác:

1. Cùm Ubolt thép mạ kẽm

Đây là dòng mặt bích "quốc dân" trong các ứng dụng công nghiệp và các đường ống dẫn áp lực cao.

• Đặc điểm kỹ thuật: Được chế tạo từ thép carbon và được phủ một lớp kẽm (mạ kẽm điện phân hoặc mạ kẽm nhúng nóng) để chống gỉ sét. Lớp mạ kẽm giúp U-bolt clamp chịu lực tốt hơn so với thép carbon thông thường.

• Ưu điểm: Độ bền cơ học cực cao, chịu được va đập mạnh và áp suất lớn. Khả năng chịu nhiệt tốt hơn so với nhựa. Chi phí đầu tư thấp hơn so với mặt bích kim loại.

• Ứng dụng: Hệ thống phòng cháy chữa cháy (PCCC), đường ống dẫn khí nén cao áp, hoặc các công trình công nghiệp nặng, hệ thống cơ điện (M&E) nhà cao tầng.

2. U-bolt clamp inox

U-bolt clamp inox là giải pháp tối ưu cho những môi trường khắc nghiệt, nơi sự ăn mòn là kẻ thù số một.

• Đặc điểm kỹ thuật: Được làm từ thép không gỉ, phổ biến nhất là inox 304 và inox 316.

• Ưu điểm: Khả năng chống ăn mòn hóa học và chống gỉ sét tuyệt vời (đặc biệt là inox 316). Bề mặt sáng bóng, sạch sẽ, đảm bảo tiêu chuẩn vi sinh.

• Ứng dụng: Nhà máy chế biến thực phẩm, đồ uống, dược phẩm, hệ thống xử lý hóa chất, hoặc các công trình gần biển, xử lý nước thải.

3. U-bolt clamp bọc cao su

Loại U-bolt clamp này là mảnh ghép hoàn hảo cho hệ thống ống nhựa HDPE và PVC, vốn đang rất được ưa chuộng trong các công trình dân dụng và hạ tầng.

• Đặc điểm kỹ thuật: Có cấu tạo tương tự U-bolt clamp thép mạ kẽm nhưng được bọc thêm một lớp cao su tổng hợp (thường là EPDM hoặc NBR) bên trong thân bu lông.

• Ưu điểm: Lớp cao su đóng vai trò là lớp đệm, giúp giảm tiếng ồn, rung lắc và ngăn chặn sự mài mòn giữa đường ống và U-bolt clamp. Nhẹ, chống ăn mòn hóa học tốt, chi phí đầu tư thấp hơn so với mặt bích kim loại.

• Ứng dụng: Hệ thống cấp nước sạch đô thị, thoát nước thải, mạng lưới tưới tiêu nông nghiệp, hệ thống điều hòa thông gió (HVAC).

Thông số kỹ thuật của U-bolt clamp

Trong kỹ thuật, sự chính xác là yếu tố sống còn. Để lựa chọn được U-bolt clamp phù hợp và đảm bảo tính lắp lẫn, bạn cần nắm vững các thông số kỹ thuật then chốt sau:

1. Đường kính ống tương thích

U-bolt clamp được thiết kế chính xác để sử dụng cho ống có đường kính ngoài định danh là 90 mm (phi phi 90). Do đó, lỗ tâm của U-bolt clamp (đối với loại hàn slip-on) sẽ lớn hơn phi 90mm một chút để luồn ống vào. Ví dụ, U-bolt clamp cho ống DN50, U-bolt clamp cho ống DN100.

2. Đường kính bu lông

Một thông số quan trọng, quyết định độ dày của thân U-bolt clamp và số lượng lỗ bu lông. Bạn cần chọn U-bolt clamp có cấp áp suất bằng hoặc cao hơn áp suất vận hành tối đa của hệ thống. Một số kích thước bu lông phổ biến: M6, M8, M10, M12, M16.

3. Vật liệu chế tạo

Đây là "ngôn ngữ chung" của ngành cơ khí. Tiêu chuẩn quy định kích thước chi tiết của U-bolt clamp (như đường kính ngoài, độ dày, đường kính vòng lỗ bu lông...). Tùy thuộc vào môi trường lưu chất (nhiệt độ, hóa chất, độ mài mòn), bạn cần chọn vật liệu phù hợp:

• Thép carbon

• Thép mạ kẽm

• Inox 201

• Inox 304

• Inox 316

U-bolt clamp được sử dụng rộng rãi nhờ nhiều ưu điểm.

1. Thiết kế đơn giản nhưng chắc chắn

U-bolt clamp có thiết kế tối giản nhưng cực kỳ vững chắc, giúp ôm sát đường ống và kẹp chặt chúng vào giá đỡ một cách hiệu quả, tạo ra một mối liên kết cơ học có độ tin cậy cao.

2. Lắp đặt nhanh chóng và dễ dàng

U-bolt clamp được sử dụng rộng rãi nhờ khả năng tháo lắp linh hoạt. Chỉ cần siết đai ốc là có thể kẹp chặt đường ống một cách nhanh chóng, giúp người vận hành dễ dàng tháo lắp để vệ sinh, kiểm tra hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

3. Phù hợp nhiều loại hệ thống và tải trọng

Sự hội tụ của các ưu điểm này đã giúp U-bolt clamp hoạt động ổn định và an toàn ngay cả dưới áp suất cao. U-bolt clamp có thể kẹp chặt đường ống có đường kính lên tới DN100 một cách nhanh chóng, giúp hệ thống ổn định và giảm thiểu đáng kể sự rung lắc trong quá trình vận hành, kể cả trong các mạng lưới ống nhựa HDPE, PVC quy mô lớn và cả các hệ thống dẫn lưu chất trong công nghiệp nhẹ.

Ứng dụng thực tế của U-bolt clamp

U-bolt clamp đóng vai trò như một "khớp nối thông minh" giúp kẹp chặt các thiết bị và đường ống một cách chắc chắn và an toàn. Do đó, U-bolt clamp được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp phức tạp ngày nay.

1. Hệ thống đường ống công nghiệp

U-bolt clamp đóng vai trò như một "khớp nối thông minh" giúp kẹp chặt đường ống dẫn lưu chất trong các nhà máy lọc hóa dầu, trạm chiết nạp khí, hay các đường ống dẫn dầu thô, xăng dầu thành phẩm.

2. Hệ thống cơ điện (M&E) nhà cao tầng

Tại các trạm bơm, U-bolt clamp đóng vai trò là "khớp nối thông minh" giúp kẹp chặt các đường ống có đường kính định danh DN90 vào giá đỡ. Khả năng tháo lắp dễ dàng của U-bolt clamp giúp việc vệ sinh đường ống định kỳ trở nên thuận tiện.

3. Ngành cơ khí và ô tô

Trong ngành cơ khí, U-bolt clamp được dùng để kẹp chặt trục, các chi tiết máy, hoặc kẹp chặt các đường ống dẫn dầu thô, xăng dầu thành phẩm vào dầm, khung kim loại trong ngành cơ khí ô tô.

Đừng để những sai lầm nhỏ gây ra hậu quả lớn. Sự đầu tư đúng đắn vào việc tìm hiểu và lựa chọn U-bolt clamp chuẩn xác là sự đầu tư vào sự an toàn và bền vững của công trình.

Những sai lầm thường gặp khi chọn U-bolt clamp

Việc mua nhầm thông số U-bolt clamp là lỗi phổ biến nhất dẫn đến lãng phí thời gian và ngân sách. Bạn cần phân biệt rõ các loại U-bolt clamp khác nhau để tránh những sai lầm kinh điển sau:

1. Chọn sai kích thước

Bạn tuyệt đối không nên nhầm lẫn giữa đường kính định danh (DN) của U-bolt clamp và phi (D) của đường ống. Ví dụ, nếu bạn mua U-bolt clamp có đường kính định danh DN90 để kẹp chặt ống phi 90, bạn sẽ hoàn toàn không thể xỏ bu lông qua để kết nối. Hậu quả là phải tạm dừng thi công, tốn chi phí đổi trả và làm chậm tiến độ dự án.

2. Chọn sai vật liệu

Sử dụng thép thường trong môi trường ẩm là một hành động cực kỳ nguy hiểm. Trong môi trường axit mạnh, quá trình ăn mòn sẽ diễn ra chỉ trong vài tuần, dẫn đến nổ đường ống. Hãy nhớ: vật liệu U-bolt clamp phải tương thích với tính chất ăn mòn, nhiệt độ và nồng độ của lưu chất.

3. Không kiểm tra lực siết

Nếu siết quá lỏng, ống có thể bị rung lắc, dẫn đến nổ đường ống. Do đó, bạn cần sử dụng cờ lê lực (lực kế) để siết theo lực quy định của nhà sản xuất. Nếu chọn U-bolt clamp có cấp áp suất thấp cho hệ thống vận hành ở áp suất PN25 (áp suất cao), cùm sẽ không thể kẹp chặt ống và bị đứt kéo.

Checklist chọn U-bolt clamp chuẩn chuyên gia

Việc chọn sai thông số U-bolt clamp có thể dẫn đến những sự cố "tiền mất tật mang". Bài viết này sẽ phân tích chuyên sâu về U-bolt clamp, giúp bạn nắm vững từ cấu tạo đến ứng dụng thực tế để tối ưu hóa hệ thống của mình.

✔ Xác định chính xác đường kính định danh (DN) và phi (D) của đường ống. ✔ Xác định áp suất vận hành tối đa của hệ thống để chọn U-bolt clamp có cấp áp suất phù hợp. ✔ Xác định tính chất ăn mòn, nhiệt độ và nồng độ của lưu chất để lựa chọn mác vật liệu inox hoặc thép carbon phù hợp. ✔ Xác định tính chất rung lắc, tiếng ồn của hệ thống để lừa chọn U-bolt clamp bọc cao su phù hợp. ✔ Xác định chiều dài của U-bolt clamp có cấp áp suất phù hợp.

Lưu ý quan trọng khi lắp đặt U-bolt clamp

Quy trình siết chặt đai ốc chuẩn xác là mảnh ghép cuối cùng để đảm bảo hiệu suất kẹp của U-bolt clamp:

• Siết đai ốc đều hai bên: Luôn siết đai ốc đều hai bên theo hình chữ X (đối xứng) để đảm bảo lực kẹp của U-bolt clamp được phân bổ đồng đều lên đường ống và giá đỡ.

• Không siết quá lực: Siết đai ốc theo lực quy định của nhà sản xuất. Việc siết quá lực có thể làm biến dạng U-bolt clamp hoặc làm hỏng giá đỡ.

• Kiểm tra độ chắc chắn sau khi lắp: Sau khi lắp đặt xong và hệ thống đi vào vận hành, hãy tiến hành kiểm tra kỹ lưỡng các mối nối U-bolt clamp để đảm bảo không có rò rỉ.

FAQ (Câu hỏi thường gặp)

1. U-bolt clamp dùng để làm gì?

Mặt bích mù là loại cùm Ubolt không có lỗ rỗng ở tâm, được sử dụng để bịt kín đầu ống khi không cần kết nối. Nó đóng vai trò như một "nắp nắp", giúp người vận hành có thể mở rộng hệ thống đường ống sau này một cách dễ dàng.

2. Cùm Ubolt có những kích thước nào?

Mặt bích trượt là loại mặt bích có đường kính trong lớn hơn ống một chút để có thể trượt ống vào bên trong. Sau đó, kỹ thuật viên sẽ hàn cả mặt trong và mặt ngoài. Các kích thước bu lông phổ biến: M6, M8, M10, M12, M16.

3. Cùm Ubolt inox có ưu điểm gì?

Tùy loại mác inox, cùm Ubolt inox có khả năng chịu lực PN10 đến PN40 hoặc cao hơn. Tuy nhiên, nó đắt hơn cùm Ubolt thép carbon thường một chút.

4. Khi nào nên dùng cùm Ubolt bọc cao su?

Loại cùm Ubolt này phù hợp với mạng lưới ống nhựa HDPE và PVC, hệ thống điều hòa thông gió (HVAC). Nhẹ, chống ăn mòn hóa học tốt, chi phí đầu tư thấp hơn so với mặt bích kim loại.

Kết luận

Cùm Ubolt là một phụ kiện kỹ thuật quan trọng, đóng vai trò then chốt trong việc kẹp chặt các thiết bị và đường ống một cách chắc chắn và an toàn. Do đó, cùm Ubolt được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp phức tạp ngày nay, từ mạng lưới cấp thoát nước đô thị đến các dây chuyền sản xuất công nghiệp.

Việc hiểu rõ cấu tạo, thông số và ứng dụng của cùm Ubolt sẽ giúp bạn chọn đúng kích thước cùm Ubolt phù hợp cho dự án, đảm bảo độ chắc chắn và an toàn cho hệ thống, và tối ưu hóa chi phí lắp đặt lâu dài.
