DIN 11850 Flange: Tiêu Chuẩn Vàng Cho Hệ Thống Đường Ống Vi Sinh

Trong môi trường sản xuất thực phẩm và dược phẩm, chỉ một sai sót nhỏ trong việc lựa chọn linh kiện cũng có thể dẫn đến thảm họa về vệ sinh an toàn thực phẩm. Hãy tưởng tượng hệ thống dẫn sữa hoặc thuốc tiêm của bạn bị rò rỉ hoặc xuất hiện vi khuẩn tích tụ tại các điểm nối do sử dụng sai loại mặt bích. Việc chọn sai din flange không chỉ gây lãng phí chi phí mà còn khiến doanh nghiệp đối mặt với rủi ro không đạt chuẩn kiểm định (FDA, GMP).

DIN flange chính là giải pháp then chốt cho hệ thống vi sinh. Tuy nhiên, để ứng dụng hiệu quả và tối ưu chi phí, bạn cần hiểu rõ bản chất kỹ thuật thay vì chỉ nhìn vào thông số bề nổi. Bài viết này sẽ phân tích chuyên sâu về tiêu chuẩn này dưới góc độ kỹ thuật và vận hành thực tế.

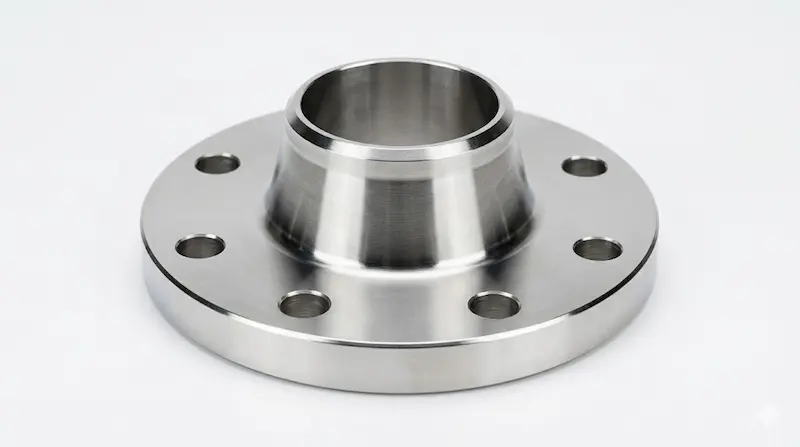

DIN 11850 flange là gì?

DIN flange là loại mặt bích được thiết kế đặc biệt để kết nối các đường ống inox vi sinh tuân theo tiêu chuẩn DIN 11850 (Đức). Đây là linh kiện không thể thiếu trong các sơ đồ công nghệ yêu cầu độ sạch tuyệt đối, thường thấy trong ngành thực phẩm, đồ uống, hóa mỹ phẩm và dược phẩm.

Về bản chất, DIN 11850 quy định về kích thước và đặc tính vật lý của ống thép không gỉ dùng cho thực phẩm. Do đó, din flange phải có kích thước đường kính trong (ID) khớp hoàn toàn với đường kính ngoài của ống để đảm bảo dòng chảy thẳng, mượt mà.

Đặc điểm nhận dạng quan trọng nhất của dòng mặt bích này là bề mặt được xử lý siêu nhẵn, không có các rãnh thô như mặt bích công nghiệp thông thường. Điều này giúp ngăn chặn sự hình thành màng sinh học (biofilm) và cho phép các quy trình vệ sinh tại chỗ như CIP (Cleaning In Place) và SIP (Sterilization In Place) đạt hiệu quả tối đa.

Nguyên lý vận hành và đặc điểm kỹ thuật ưu việt

Nguyên lý cốt lõi của din flange là tạo ra một mối nối kín khít tuyệt đối và không tạo vùng chết (dead zone). Trong các hệ thống vi sinh, vùng chết là nơi lưu giữ sản phẩm cũ, tạo điều kiện cho vi khuẩn lên men và nhiễm chéo vào lô hàng sau.

Mặt bích này kết nối thông qua hệ thống bulong và gioăng làm kín (gasket). Tuy nhiên, khác với các loại mặt bích ANSI hay JIS dùng trong dầu khí, gioăng của DIN 11850 thường được thiết kế để nằm phẳng hoặc ôm khít vào lòng ống, triệt tiêu mọi khe hở nhỏ nhất.

Các đặc điểm kỹ thuật nổi bật:

• Vật liệu: Chủ yếu là Inox 304 hoặc Inox 316L. Trong đó, 316L là ưu tiên số 1 nhờ hàm lượng Carbon thấp, giúp chống ăn mòn tại các mối hàn tốt hơn.

• Độ bóng bề mặt: Chỉ số Ra (Roughness Average) thường đạt mức < 0.8µm, thậm chí thấp hơn đối với các yêu cầu đặc thù của ngành dược.

• Khả năng chịu nhiệt: Đáp ứng tốt các chu kỳ tiệt trùng bằng hơi nước nóng lên đến 140°C.

Phân loại DIN flange phổ biến hiện nay

Tùy vào vị trí lắp đặt và yêu cầu bảo trì, din flange được chia thành các loại chính sau:

Theo kiểu dáng cấu tạo

1. Weld Neck Flange (Mặt bích cổ hàn): Đây là loại phổ biến nhất. Cổ mặt bích được hàn đối đầu trực tiếp với ống, giúp truyền ứng suất đều và tạo lòng ống thông suốt nhất.

2. Slip-on Flange (Mặt bích rỗng): Ống được đút vào trong mặt bích và hàn cả mặt trong lẫn mặt ngoài. Loại này dễ lắp đặt hơn nhưng đòi hỏi kỹ thuật hàn cao để không tạo khe hở bên trong.

3. Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các đầu chờ vệ sinh.

Theo vật liệu và độ hoàn thiện

• Dòng tiêu chuẩn (Inox 304): Dùng cho các môi trường ít ăn mòn như nước tinh khiết, rượu bia.

• Dòng cao cấp (Inox 316L): Bắt buộc cho ngành dược phẩm hoặc các thực phẩm có tính axit cao, độ mặn lớn.

• Độ hoàn thiện Electro-polished: Bề mặt được đánh bóng điện hóa, tạo độ gương bóng loáng, giúp chống bám bẩn ở cấp độ phân tử.

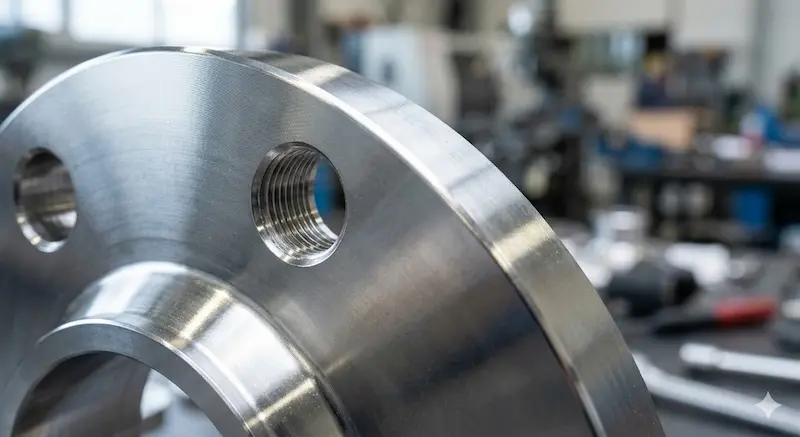

Thông số kỹ thuật chi tiết của DIN flange

Việc nắm vững thông số kích thước là điều kiện tiên quyết để đảm bảo tính đồng bộ của hệ thống. Dưới đây là bảng thông số tham khảo cho các kích thước phổ biến:

Lưu ý: Thông số thực tế có thể thay đổi nhẹ tùy theo từng nhà sản xuất, nhưng phải luôn tuân thủ dung sai cho phép của tiêu chuẩn DIN.

So sánh DIN flange với các tiêu chuẩn ANSI và JIS

Một sai lầm "chết người" trong kỹ thuật là dùng mặt bích công nghiệp thay cho mặt bích vi sinh vì nghĩ rằng "cùng kích thước là được". Hãy xem bảng so sánh dưới đây để thấy sự khác biệt:

Tại sao không thể thay thế? Mặt bích ANSI/JIS tập trung vào khả năng chịu lực nén để chống rò rỉ áp suất cao, do đó mặt bích thường có các đường gân hoặc rãnh để bám gioăng. Những rãnh này chính là "thiên đường" cho vi khuẩn trú ngụ, không thể làm sạch bằng phương pháp CIP.

Ứng dụng thực tế của DIN flange

Mặt bích tiêu chuẩn DIN 11850 xuất hiện trong hầu hết các phân đoạn của một nhà máy sản xuất hiện đại:

• Hệ thống bồn chứa và phối trộn: Kết nối các van vi sinh với thân bồn, cho phép tháo rời để kiểm tra định kỳ.

• Hệ thống tiệt trùng UHT: Nơi yêu cầu sự kín khít tuyệt đối dưới áp suất và nhiệt độ thay đổi liên tục.

• Dây chuyền chiết rót: Đảm bảo sản phẩm từ bồn chứa đến chai đóng gói không bị nhiễm khuẩn môi trường.

• Hệ thống CIP/SIP: Chịu được các hóa chất tẩy rửa mạnh như kiềm, axit và hơi nước nóng mà không bị ăn mòn bề mặt.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Ngay cả những kỹ sư giàu kinh nghiệm cũng có thể mắc phải các lỗi sau khi triển khai din flange:

1. Nhầm lẫn giữa DIN 11850 và ISO 2037: Mặc dù cùng là tiêu chuẩn vi sinh nhưng kích thước đường kính ống khác nhau hoàn toàn. Lắp đặt sai sẽ tạo ra "bậc" tại mối nối, gây đọng sản phẩm.

2. Coi nhẹ vật liệu gioăng: Sử dụng mặt bích chuẩn nhưng dùng gioăng cao su rẻ tiền không chịu được nhiệt độ SIP sẽ khiến gioăng bị mủn, rơi vào thực phẩm.

3. Siết bulong không đều: Dẫn đến vênh mặt bích, tạo kẽ hở cho vi sinh vật xâm nhập từ bên ngoài vào lòng ống.

Hướng dẫn chọn DIN flange đúng chuẩn (Checklist)

Để đảm bảo hệ thống vận hành trơn tru, bạn hãy áp dụng checklist sau khi mua hàng:

•  Xác định Series ống: DIN 11850 có nhiều Series (1, 2, 3). Cần xác định chính xác đường kính ngoài (OD) và độ dày để chọn mặt bích tương ứng.

•  Lựa chọn vật liệu: Ưu tiên 316L cho tất cả các bộ phận tiếp xúc trực tiếp với sản phẩm.

•  Chứng chỉ CO/CQ: Yêu cầu nhà cung cấp cung cấp giấy tờ chứng minh nguồn gốc và thành phần hóa học của inox.

•  Kiểm tra độ bóng: Bằng mắt thường hoặc thiết bị đo Ra để đảm bảo bề mặt không có vết xước sâu.

•  Đồng bộ phụ kiện: Đảm bảo bulong và gioăng đi kèm cũng đạt tiêu chuẩn vệ sinh tương đương.

FAQ - Những câu hỏi thường gặp

1. DIN flange có phải là flange vi sinh không?

Đúng. Đây là dòng mặt bích chuyên dụng cho hệ thống vi sinh, tuân thủ các yêu cầu khắt khe về độ bóng bề mặt và khả năng làm sạch.

2. Sự khác biệt giữa DIN 11850 và DIN 11851 là gì?

Đây là điểm rất dễ nhầm lẫn. DIN 11850 là tiêu chuẩn quy định về kích thước ống. Trong khi đó, DIN 11851 là tiêu chuẩn dành cho khớp nối ren (Union). Bạn có thể dùng ống DIN 11850 kết hợp với mặt bích hoặc khớp nối ren tùy theo thiết kế.

3. Có thể dùng mặt bích Inox 304 cho ngành dược không?

Khuyến cáo là Không. Ngành dược thường dùng các hóa chất tẩy rửa cực mạnh và yêu cầu tính trơ hóa học cao, do đó Inox 316L với khả năng chống ăn mòn lỗ (pitting) tốt hơn là lựa chọn bắt buộc.

4. Tại sao giá din 11850 flange lại cao hơn mặt bích thông thường?

Giá thành cao hơn đến từ chi phí nguyên liệu phôi tinh khiết và đặc biệt là quy trình gia công bề mặt (mài, đánh bóng) cực kỳ tỉ mỉ để đạt độ nhẵn chuẩn vi sinh.

Kết luận

Việc sử dụng din flange không chỉ là tuân thủ một tiêu chuẩn kỹ thuật, mà là lời cam kết về chất lượng và sự an toàn cho sản phẩm đầu ra của doanh nghiệp. Một hệ thống được kết nối đồng bộ, chuẩn xác sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí bảo trì và rủi ro thu hồi sản phẩm do nhiễm khuẩn Din 11850 flange.
