Hướng Dẫn Kỹ Thuật Lắp Mặt Bích Đúng Cách: Chống Rò Rỉ Và Đảm Bảo An Toàn Hệ Thống

Bạn đã bao giờ đối mặt với viễn cảnh hệ thống đường ống vừa hoàn thiện xong, khi bắt đầu chạy thử máy bơm thì nước hoặc hóa chất phun ra xối xả tại các điểm nối? Việc mặt bích sai kỹ thuật không chỉ khiến bạn phải tháo ra làm lại, gây tốn kém chi phí nhân công và vật tư, mà còn làm đình trệ toàn bộ tiến độ dự án. Chỉ cần một sai sót nhỏ như siết bulong không đều tay hoặc chọn sai loại gioăng, hệ thống của bạn sẽ đứng trước nguy cơ mất áp lực và rò rỉ nghiêm trọng. Hiểu rõ quy trình lắp đặt chuẩn chuyên gia chính là chìa khóa để bảo vệ công trình và uy tín của nhà thầu.

Lắp mặt bích là gì? Khái niệm cơ bản trong kỹ thuật đường ống

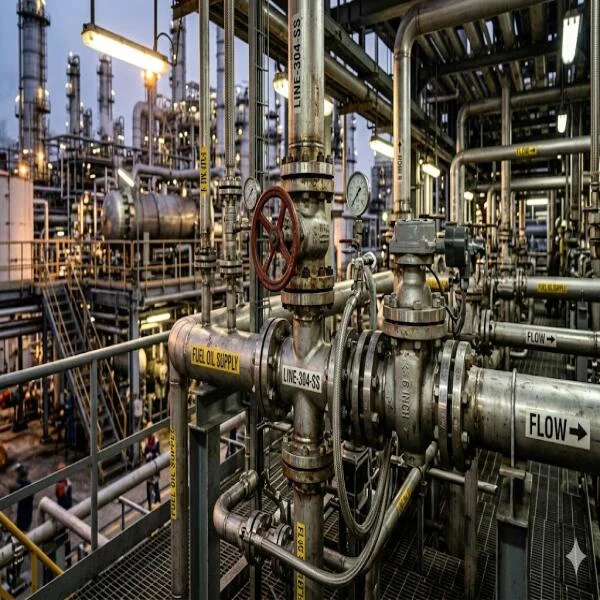

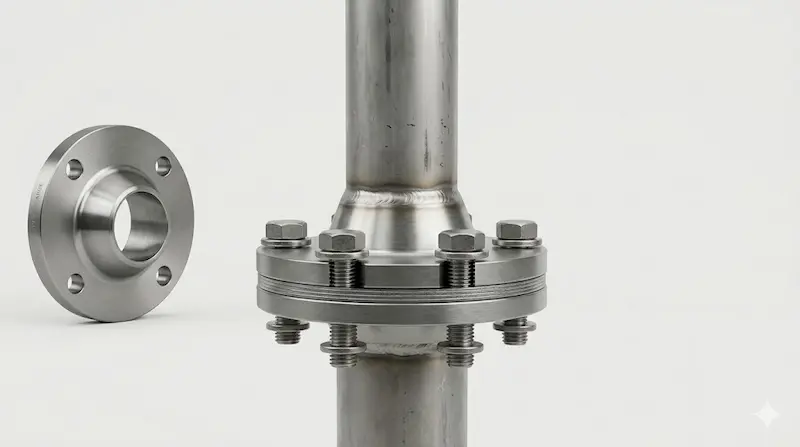

Trong ngành cơ khí và xây dựng công nghiệp, lắp mặt là quá trình kết nối hai đoạn đường ống với nhau, hoặc kết nối ống vào các thiết bị như van, máy bơm, bồn chứa. Đây là phương pháp liên kết bằng cơ học, cho phép tháo rời để bảo trì hoặc thay thế thiết bị một cách linh hoạt mà không cần cắt bỏ đường ống như phương pháp hàn trực tiếp.

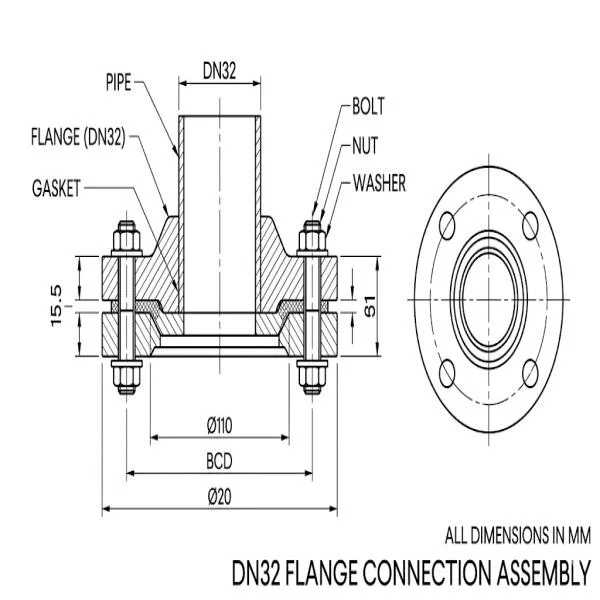

Một bộ kết nối mặt bích hoàn chỉnh bao gồm ba thành phần không thể tách rời: Mặt bích (Flange), Gioăng làm kín (Gasket) và Bulong (Bolts/Studs). Khi thực hiện lắp đặt, mục tiêu tối thượng không chỉ là tạo ra một khớp nối chắc chắn về mặt cơ học, mà còn phải đảm bảo tính kín khít tuyệt đối dưới áp suất và nhiệt độ vận hành của lưu chất. Nếu một trong ba thành phần này không đạt chuẩn hoặc quy trình lắp ráp bị lỗi, toàn bộ liên kết sẽ trở thành "điểm đen" về an toàn cho hệ thống.

Nguyên lý làm kín của mặt bích: Tại sao không nên siết quá mạnh?

Rất nhiều kỹ thuật viên mới vào nghề thường lầm tưởng rằng việc mặt bích hiệu quả nhất là siết bulong càng mạnh càng tốt. Tuy nhiên, nguyên lý làm kín thực sự nằm ở sự cân bằng giữa lực ép và sự biến dạng của gioăng (gasket). Khi chúng ta siết bulong, lực dọc trục sẽ ép hai mặt bích lại gần nhau, nén gioăng làm kín vào các rãnh hoặc bề mặt của mặt bích, từ đó lấp đầy các khe hở li ti và ngăn chặn lưu chất thoát ra ngoài.

Bản chất của một mối nối an toàn là sự phân bổ áp lực đều. Nếu bạn siết quá chặt ở một phía, gioăng có thể bị dập, biến dạng vĩnh viễn hoặc thậm chí làm cong vành bích, dẫn đến rò rỉ ở phía đối diện. Ngược lại, siết quá nhẹ sẽ không đủ lực để gioăng "điền đầy" các khuyết tật bề mặt. Do đó, lắp đặt đúng kỹ thuật là sự kết hợp giữa việc chọn đúng loại gioăng có độ đàn hồi phù hợp và kỹ thuật siết đều tay theo từng giai đoạn lực.

Phân tích chuyên sâu: Các kiểu lắp mặt phổ biến hiện nay

Tùy vào thiết kế của bề mặt tiếp xúc, việc lắp mặt sẽ được chia thành các kiểu phổ biến, mỗi loại có một đặc thù lắp đặt riêng:

• RF (Raised Face - Mặt lồi): Đây là kiểu phổ biến nhất trong công nghiệp. Bề mặt tiếp xúc có một gờ cao hơn so với vòng bulông, giúp tập trung áp lực lên một vùng diện tích nhỏ hơn của gioăng, tạo ra hiệu quả làm kín vượt trội cho các ứng dụng áp suất từ trung bình đến cao.

• FF (Flat Face - Mặt phẳng): Toàn bộ bề mặt mặt bích phẳng hoàn toàn. Kiểu lắp này thường dùng cho các loại bích đúc bằng gang hoặc các thiết bị có áp suất thấp để tránh gây ứng suất làm gãy vành bích khi siết bulong.

• RTJ (Ring Type Joint): Sử dụng một vòng kim loại (ring) đặt vào rãnh đã được gia công sẵn. Đây là kiểu lắp "thượng tầng" dành cho hệ thống áp suất cực cao và nhiệt độ lớn như trong ngành dầu khí, yêu cầu độ chính xác tuyệt đối khi căn chỉnh tâm.

Thông số kỹ thuật cần chú ý khi lắp mặt

Một content writer SEO hay một kỹ sư thực thụ đều hiểu rằng chi tiết nằm ở thông số. Khi thực hiện lắp mặt, bạn phải kiểm soát chặt chẽ các yếu tố sau:

1. Lực siết bulong (Torque): Mỗi loại kích thước bulong và tiêu chuẩn mặt bích (PN/Class) đều có bảng trị số torque riêng. Sử dụng cờ lê lực (torque wrench) là bắt buộc để đảm bảo lực siết đồng nhất.

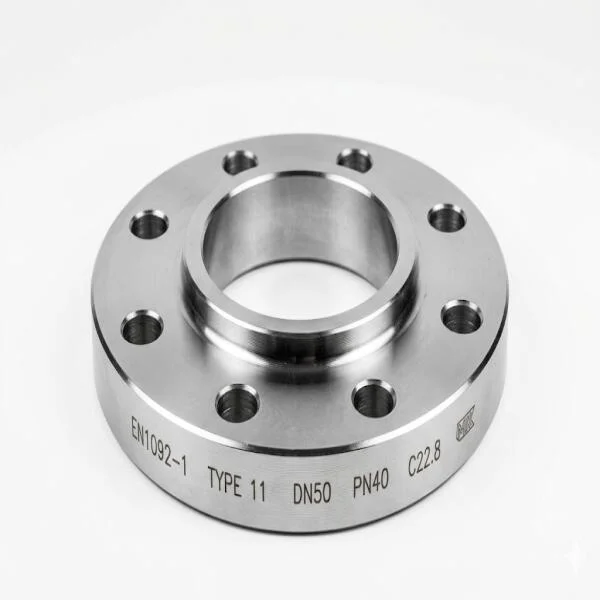

2. Tiêu chuẩn mặt bích: Đảm bảo hai mặt bích kết nối phải cùng tiêu chuẩn (ví dụ cùng là ASME B16.5 hoặc cùng là EN1092-1). Việc lắp lệch tiêu chuẩn sẽ khiến tâm lỗ bulong không khớp hoặc diện tích làm kín không đủ.

3. Lựa chọn Gasket:

   • Cao su (EPDM/NBR): Dùng cho nước, nhiệt độ thấp.

   • PTFE (Teflon): Dùng cho hóa chất ăn mòn.

   • Kim loại/Bán kim loại (Spiral Wound Gasket): Dùng cho hệ thống hơi nóng, áp suất cao.

4. Vật liệu bulong: Phải có cấp bền tương xứng với áp suất hệ thống, thường là mác thép A193 B7 cho các ứng dụng chịu áp.

So sánh các phương pháp siết bulong: Đâu là lựa chọn tối ưu?

Phương pháp siết quyết định đến 70% độ bền của mối nối. Có ba cách tiếp cận chính thường thấy tại công trường:

• Siết vòng tròn: Siết lần lượt các bulong cạnh nhau. Đây là sai lầm phổ biến nhất, dẫn đến việc mặt bích bị vênh về một phía và gây rò rỉ ngay lập tức.

• Siết chéo (Cross tightening/Star pattern): Siết theo hình sao hoặc đối xứng nhau qua tâm. Đây là phương pháp chuẩn, giúp hai mặt bích áp sát nhau một cách song song tuyệt đối.

• Siết theo cấp lực (Multi-stage tightening): Không siết chặt ngay 100% lực ở lần đầu. Kỹ thuật chuyên gia là siết theo các bước: 30% -> 60% -> 100% lực yêu cầu.

Kết luận: Phương pháp siết chéo kết hợp với chia nhiều giai đoạn lực là phương án tối ưu nhất để bảo vệ gioăng và ngăn ngừa rò rỉ bền vững.

Tại sao mặt bích bị rò rỉ dù đã lắp đặt xong?

Nếu bạn đã lắp mặt nhưng vẫn thấy xuất hiện tình trạng thẩm thấu lưu chất, nguyên nhân thường rơi vào các "insight" kỹ thuật sau:

• Siết lực không đều: Tạo ra những kẽ hở siêu nhỏ giữa bề mặt bích và gioăng.

• Lệch tâm (Misalignment): Hai đầu ống không thẳng hàng, việc dùng bulong để "vít" chúng lại với nhau tạo ra ứng suất cực lớn, sớm muộn sẽ làm vỡ mối nối hoặc hỏng van.

• Gasket kém chất lượng: Sử dụng gioăng không rõ nguồn gốc, dễ bị mủn hoặc cứng hóa sau một thời gian ngắn tiếp xúc với nhiệt.

• Bề mặt bích bị trầy xước: Các vết xước sâu trên bề mặt làm kín tạo ra các "rãnh thoát" cho lưu chất.

Ứng dụng thực tế: Khi nào và ở đâu cần lắp mặt?

Việc lắp mặt xuất hiện ở hầu hết các mắt xích quan trọng của hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Kết nối các cụm bơm trung tâm, đồng hồ đo lưu lượng.

• Hệ thống hơi và nhiệt (Boiler/Steam): Sử dụng các mặt bích chịu nhiệt cao để dẫn hơi trong nhà máy dệt, nhuộm, thực phẩm.

• Ngành hóa chất & Dầu khí: Yêu cầu các tiêu chuẩn lắp đặt khắt khe nhất để chống ăn mòn và ngăn chặn thảm họa môi trường.

• Hệ thống HVAC: Kết nối các máy lạnh trung tâm (Chiller) và tháp giải nhiệt trên các tòa nhà cao tầng.

Điểm chung của các ứng dụng này là nhu cầu tháo lắp dễ dàng. Khi một chiếc van bị hỏng, việc tháo mặt bích giúp kỹ sư thay thế thiết bị trong vài giờ, thay vì phải dừng toàn bộ hệ thống để cắt hàn trong nhiều ngày.

Sai lầm thường gặp khi lắp mặt và hậu quả kinh khủng

Kinh nghiệm từ các công trình lớn cho thấy, những sai lầm sau đây thường lặp đi lặp lại:

1. Không làm sạch bề mặt: Các mảnh gỉ sét, dầu mỡ bám trên mặt bích sẽ ngăn cản sự bám dính của gioăng.

2. Tận dụng lại gasket cũ: Gioăng đã qua sử dụng thường bị nén xẹp và mất tính đàn hồi. Dùng lại gasket cũ là cách nhanh nhất để dẫn đến rò rỉ.

3. Lắp sai hướng: Đặc biệt với các loại van một chiều hoặc thiết bị có định hướng lưu chất gắn kèm mặt bích.

Hậu quả: Không chỉ là rò rỉ lưu chất gây lãng phí, mà trong nhiều trường hợp (như dẫn khí gas hay axit), nó có thể dẫn đến cháy nổ, bỏng hóa chất và gây thiệt hại khổng lồ về kinh tế.

Hướng dẫn: Quy trình lắp mặt bích đúng kỹ thuật (Checklist Chuyên Gia)

Để đảm bảo công việc hoàn hảo ngay từ lần đầu tiên, hãy tuân thủ Checklist sau:

• Bước 1: Vệ sinh và kiểm tra: Dùng bàn chải sắt làm sạch bề mặt mặt bích. Kiểm tra xem có vết xước sâu nào trên bề mặt làm kín không.

• Bước 2: Kiểm tra vật tư: Xác nhận đúng loại gioăng, bulong đủ số lượng và mặt bích đúng tiêu chuẩn PN/Class.

• Bước 3: Căn chỉnh: Đảm bảo hai mặt bích song song và đồng tâm. Khoảng cách giữa hai mặt bích phải vừa đủ để đưa gioăng vào mà không cần dùng lực cưỡng bức.

• Bước 4: Đặt gioăng: Đưa gioăng vào giữa, đảm bảo nó nằm đúng vị trí trung tâm, không bị lệch.

• Bước 5: Lắp bulong: Bôi trơn bulong bằng dầu hoặc mỡ bò để lực siết được truyền đạt chính xác nhất. Lắp bulong bằng tay trước.

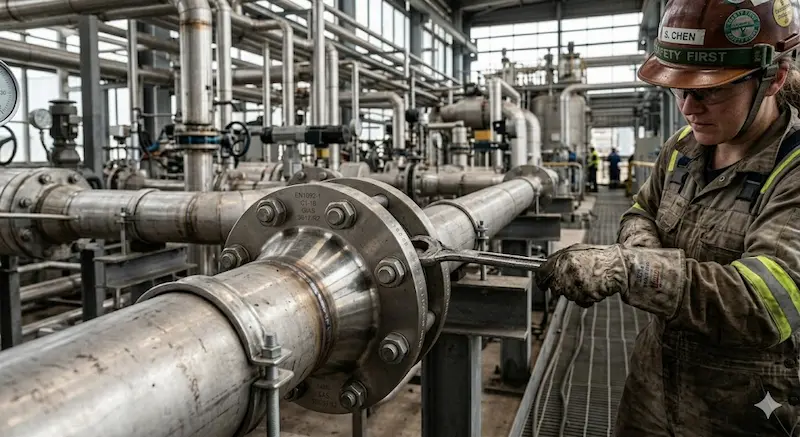

• Bước 6: Siết lực theo hình sao: Sử dụng cờ lê lực, siết theo thứ tự đối xứng. Thực hiện qua ít nhất 3 vòng tăng dần lực (30% - 60% - 100%).

• Bước 7: Kiểm tra sau cùng: Sau 24h vận hành hoặc sau chu kỳ nhiệt đầu tiên, hãy kiểm tra và siết lại (retorque) nếu cần thiết.

FAQ - Giải đáp thắc mắc về lắp mặt

1. Lắp mặt bích cần siết lực bao nhiêu là đủ?

Không có một con số chung. Lực siết phụ thuộc vào kích thước bulong (M16, M20...), vật liệu gioăng và cấp áp suất của bích. Bạn cần tra bảng "Bolt Torque Chart" tương ứng với tiêu chuẩn đang sử dụng (ANSI hay DIN/EN).

2. Có nên bôi thêm keo vào gioăng khi lắp không?

Đa số các loại gioăng hiện đại đều được thiết kế để làm kín khô. Việc bôi thêm keo không đúng loại có thể làm gioăng bị trượt hoặc hóa chất trong keo làm hỏng vật liệu gioăng. Chỉ dùng keo chuyên dụng trong một số trường hợp đặc thù.

3. Tại sao sau khi test áp lực xong mặt bích lại bị rò?

Có thể do hiện tượng "thư giãn bulong" (bolt relaxation) hoặc gioăng bị nén thêm dưới áp lực. Đây là lý do vì sao cần kiểm tra lại lực siết sau khi test áp.

4. Siết bulong theo thứ tự nào là chuẩn nhất?

Thứ tự hình sao (ví dụ với bích 8 lỗ: 1-5, 3-7, 2-6, 4-8). Điều này đảm bảo áp lực được "trải" đều từ tâm ra ngoài.

5. Inox và thép carbon có lắp mặt bích với nhau được không?

Có thể, nhưng cần lưu ý về hiện tượng ăn mòn điện hóa. Nên sử dụng bộ kit cách điện (Insulation kit) nếu môi trường có độ ẩm cao hoặc dẫn lưu chất dẫn điện.

Kết luận: Hãy lắp mặt đúng ngay từ đầu!

Việc Lắp mặt bích nghe có vẻ đơn giản nhưng lại là một bài kiểm tra về sự tỉ mỉ và kiến thức kỹ thuật của người thợ. Làm đúng quy trình không chỉ giúp hệ thống vận hành bền bỉ, an toàn mà còn giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và thất thoát năng lượng. Một mối nối hoàn hảo là minh chứng cho sự chuyên nghiệp của một công trình đẳng cấp Lắp mặt bích.
