Khớp Nối Mềm Mặt Bích Cao Su: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Toàn Diện

Bạn đã bao giờ gặp tình trạng hệ thống đường ống trong nhà máy hay tòa nhà phát ra những tiếng ồn đinh tai, rung lắc dữ dội mỗi khi máy bơm khởi động chưa? Nghiêm trọng hơn, các điểm nối cứng có thể xuất hiện vết nứt, rò rỉ lưu chất gây tổn thất hàng trăm triệu đồng. Nguyên nhân cốt lõi nằm ở việc hệ thống thiếu đi khả năng hấp thụ xung lực.

Nếu sử dụng kết nối cứng hoàn toàn, mọi rung động từ động cơ và sự giãn nở nhiệt của vật liệu sẽ tác động trực tiếp lên thành ống và van. Khớp nối mềm mặt bích su chính là "cứu cánh" kỹ thuật, đóng vai trò như một bộ giảm xóc giúp triệt tiêu rung động, hấp thụ giãn nở và bảo vệ sự bền vững cho toàn bộ hệ thống đường ống.

Khớp nối mềm mặt bích su là gì?

Theo định nghĩa kỹ thuật chuẩn, khớp nối mềm mặt bích su (Flexible Rubber Expansion Joint) là thiết bị kết nối đàn hồi được lắp đặt giữa hai đoạn ống hoặc giữa ống và thiết bị (như máy bơm, chiller). Nó được cấu tạo bởi thân cao su linh hoạt và hai đầu mặt bích bằng kim loại để cố định vào hệ thống.

Thiết bị này không đơn thuần là một đoạn nối, mà là một linh kiện cơ khí thông minh có khả năng biến dạng để bù đắp cho các sai lệch về tâm trục, hấp thụ các dao động cơ học và sự co giãn do thay đổi nhiệt độ đột ngột. Trong các tiêu chuẩn xây dựng hiện đại, đây là thành phần bắt buộc tại các vị trí gần nguồn rung.

Nguyên lý hoạt động của khớp nối mềm cao su

Bản chất của khớp nối mềm mặt bích cao là sự kết hợp giữa vật liệu polyme đàn hồi và thiết kế hình cầu (sphere). Nguyên lý vận hành của nó dựa trên ba khả năng chính:

• Hấp thụ rung động: Khi máy bơm vận hành, năng lượng cơ học tạo ra các sóng rung động truyền dọc theo ống. Lớp cao su mềm với cấu trúc phân tử linh hoạt sẽ hấp thụ và triệt tiêu năng lượng này, ngăn không cho tiếng ồn và rung lắc truyền đi xa.

• Bù sai lệch trục: Trong quá trình lắp đặt, việc hai đầu ống lệch nhau vài milimet là khó tránh khỏi. Khớp nối mềm có thể co giãn theo các phương dọc trục, ngang hoặc góc để kết nối chúng lại mà không gây ứng suất lên vật liệu.

• Hấp thụ giãn nở nhiệt: Khi nhiệt độ chất lỏng thay đổi, đường ống thép sẽ co hoặc giãn. Thân cao su sẽ phồng lên hoặc xẹp lại để "gánh" lấy sự thay đổi chiều dài này, tránh hiện tượng nứt gãy ống.

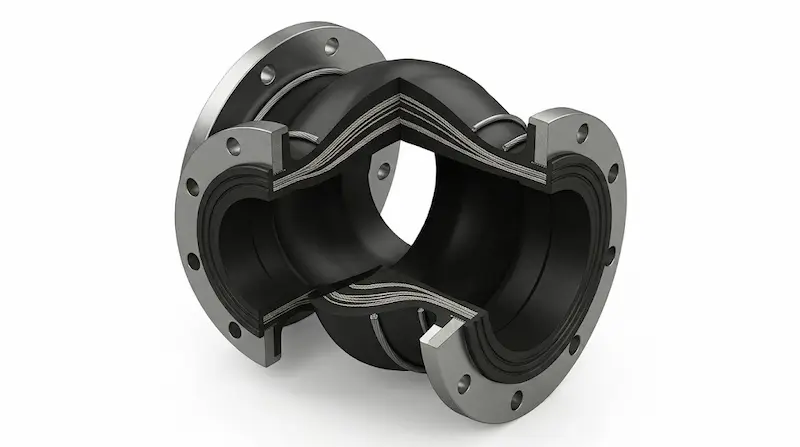

Cấu tạo chi tiết: Tại sao khớp nối cao su lại chịu được áp lực lớn?

Nhiều người lầm tưởng khớp nối cao su chỉ là một lớp cao su đơn thuần. Thực tế, để chịu được áp lực lên đến 16bar hoặc 25bar, khớp nối mặt bích cao su có cấu tạo đa lớp cực kỳ phức tạp:

1. Lớp cao su trong cùng: Tiếp xúc trực tiếp với lưu chất. Tùy loại (EPDM, NBR) mà nó có khả năng chống thấm, chống ăn mòn hóa chất khác nhau.

2. Lớp gia cường (Reinforcement): Đây là "xương sống" của khớp nối, gồm nhiều lớp sợi nylon hoặc lưới thép bện. Lớp này giúp khớp nối giữ được hình dáng ban đầu dưới áp suất cao, tránh bị nổ tung (burst).

3. Lớp cao su bọc ngoài: Bảo vệ các lớp gia cường khỏi tác động của môi trường như tia UV, độ ẩm và va đập vật lý.

4. Mặt bích (Flanges): Thường làm bằng thép mạ kẽm hoặc inox 304/316, được thiết kế theo các tiêu chuẩn JIS, ANSI, DIN để kết nối chắc chắn vào đường ống.

Phân loại khớp nối mềm mặt bích phổ biến

Để tối ưu chi phí và hiệu quả, các kỹ sư thường phân loại thiết bị dựa trên cấu trúc và vật liệu:

Theo cấu trúc thân

• Single Sphere (1 cầu): Loại phổ biến nhất, cấu tạo một quả cầu duy nhất, phù hợp cho hầu hết các ứng dụng thông thường.

• Double Sphere (2 cầu): Thân có hai quả cầu nối tiếp, cho phép độ co giãn và khả năng triệt tiêu rung động lớn hơn nhiều so với loại 1 cầu.

Theo vật liệu cao su

• Cao su EPDM: Chuyên dụng cho nước sạch, nước nóng, hệ thống HVAC. Khả năng chịu thời tiết và oxy hóa tuyệt vời.

• Cao su NBR: Có tính kháng dầu cao, dùng trong các đường ống dẫn dầu, nhiên liệu.

• Lót PTFE: Dùng cho các môi trường hóa chất cực kỳ đậm đặc và ăn mòn mạnh.

Thông số kỹ thuật quan trọng của khớp nối mềm mặt bích cao su

Khi lựa chọn khớp nối mặt bích cao su, bạn cần lưu tâm đến các thông số kỹ thuật sau để đảm bảo tính đồng bộ:

So sánh khớp nối mềm cao su với các giải pháp khác

Tại sao trong các hệ thống bơm nước, người ta ưu tiên dùng cao su thay vì inox hay nối cứng?

• So với Khớp nối inox: Khớp nối cao su có khả năng giảm tiếng ồn tốt hơn hẳn do vật liệu phi kim loại không dẫn âm thanh. Tuy nhiên, khớp inox lại chịu được nhiệt độ và áp suất cao hơn.

• So với Kết nối cứng: Kết nối cứng có giá thành rẻ nhưng rủi ro nứt ống là cực cao khi có rung động. Cao su hấp thụ năng lượng dư thừa, từ đó kéo dài tuổi thọ của toàn bộ thiết bị liên quan.

Ứng dụng thực tế: Khi nào bạn bắt buộc phải dùng?

Khớp nối mặt bích cao su không chỉ dành cho những dự án lớn mà còn hiện diện trong mọi hệ thống kỹ thuật:

1. Đầu hút và đầu đẩy máy bơm: Triệt tiêu rung động cơ học từ động cơ truyền ra ống.

2. Hệ thống Chiller/Boiler: Xử lý sự giãn nở nhiệt liên tục do chênh lệch nhiệt độ nước nóng/lạnh.

3. Hệ thống PCCC: Đảm bảo tính ổn định và tránh rò rỉ tại các cụm bơm áp lực cao.

4. Xử lý nước thải: Sử dụng khớp nối cao su chịu hóa chất để kết nối các bồn chứa.

Những sai lầm "chết người" khi lắp đặt và lựa chọn

Việc sử dụng sai khớp nối có thể gây ra những hậu quả khôn lường như nổ khớp, làm ngập lụt nhà máy.

• Chọn sai vật liệu: Dùng cao su EPDM (dùng cho nước) để dẫn dầu sẽ làm cao su bị trương nở và mủn ra sau thời gian ngắn.

• Không tính đến áp lực dư: Khi áp lực hệ thống vượt quá ngưỡng PN16 nhưng lại dùng khớp PN10, khớp sẽ bị biến dạng cầu (phồng quá mức) và nổ.

• Thiếu thanh chống giật (Limit Rods): Với các hệ thống áp lực cao hoặc đường ống treo, nếu không có thanh khống chế độ giãn, khớp nối có thể bị kéo giãn quá giới hạn dẫn đến tuột mặt bích.

Hướng dẫn Checklist chọn và lắp đặt đúng chuẩn

Checklist chọn mua:

•  Xác định đường kính ống (DN).

•  Chọn vật liệu theo lưu chất (Nước chọn EPDM, Dầu chọn NBR).

•  Kiểm tra áp suất vận hành (PN).

•  Chọn tiêu chuẩn mặt bích đồng bộ với hệ thống hiện tại.

Lưu ý khi lắp đặt:

• Không kéo căng: Tránh lắp khớp nối vào khoảng trống rộng hơn chiều dài tự nhiên của nó.

• Siết bulong đều: Siết theo hình sao để mặt bích ép phẳng vào gioăng, tránh rò rỉ.

• Tránh xoắn cao su: Không được để thân cao su bị vặn xoắn trong quá trình siết bulong.

FAQ - Những câu hỏi thường gặp

1. Khớp nối mềm cao su có bền không?

Tuổi thọ trung bình từ 5-10 năm nếu chọn đúng vật liệu và vận hành trong dải nhiệt độ/áp suất cho phép.

2. Khi nào nên dùng loại 2 cầu?

Nên dùng loại 2 cầu khi hệ thống có rung động cực lớn hoặc yêu cầu độ co giãn dọc trục cao hơn mức bình thường.

3. Khớp nối mềm mặt bích cao su có chịu được hóa chất mạnh không?

Có, nhưng bạn phải yêu cầu loại có lớp lót PTFE (Teflon) để bảo vệ lớp cao su bên trong.

Kết luận

Khớp nối mặt bích cao su không chỉ là một phụ kiện đơn thuần, mà là "tấm khiên" bảo vệ hệ thống đường ống khỏi những rung động và sự cố nứt gãy tiềm tàng. Đầu tư đúng loại khớp nối chất lượng ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và đảm bảo quy trình sản xuất luôn thông suốt Khớp nối mềm mặt bích cao su.
