1 2 Flange Là Gì? Hướng Dẫn Lựa Chọn Và Thông Số Kỹ Thuật Chuẩn DN15

Việc tìm mua một chiếc 1 flange (mặt bích 1/2 inch) tưởng chừng như là một công việc đơn giản đối với các kỹ sư hay nhà thầu vật tư. Tuy nhiên, thực tế lại thường phát sinh những tình huống tréo ngoe: Bạn đặt mua mặt bích nhưng khi mang về lại không khớp với tâm lỗ bulong của hệ thống, hoặc tệ hơn là đường kính trong không vừa với ống.

Chỉ cần sai lệch một thông số nhỏ về tiêu chuẩn (như nhầm giữa ANSI và JIS), bạn sẽ đối mặt với tình trạng rò rỉ lưu chất, phá hỏng tiến độ thi công và gây lãng phí chi phí đáng kể. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia, giúp bạn hiểu rõ bản chất của 1 flange và cách chọn đúng loại phù hợp nhất cho hệ thống của mình.

1 2 là gì? Định nghĩa và quy đổi kích thước

1 flange là loại mặt bích có kích thước đường kính danh nghĩa là 1/2 inch, tương đương với kích thước DN15 trong hệ mét. Đây là một trong những loại mặt bích nhỏ nhất và phổ biến nhất, được thiết kế để kết nối các đoạn ống, van hoặc thiết bị đo lường trong hệ thống đường ống công nghiệp và dân dụng.

Để hiểu đúng về loại mặt bích này, bạn cần nắm rõ hai thông số quy đổi cốt lõi:

• Kích thước danh nghĩa: 1/2" (Inch).

• Kích thước tương đương: DN15 (Hệ mét).

• Đường kính ngoài của ống đi kèm: Theo tiêu chuẩn, ống 1/2" thường có đường kính ngoài (OD) xấp xỉ 21.3 mm.

Mặt bích này đóng vai trò là "mối nối linh hoạt", cho phép kỹ thuật viên tháo rời các bộ phận của đường ống để vệ sinh hoặc thay thế mà không cần cắt bỏ đoạn ống như phương pháp hàn trực tiếp.

Nguyên lý hoạt động và ưu điểm của mặt bích trong hệ thống

Mặt bích hoạt động dựa trên nguyên lý ép chặt cơ học. Một bộ kết nối hoàn chỉnh sẽ bao gồm: 2 mặt bích đối xứng + 1 gioăng làm kín (gasket) + bộ bulong đai ốc.

Khi siết chặt các bulong, lực ép sẽ nén gioăng làm kín nằm giữa hai bề mặt bích, tạo ra một liên kết kín khít tuyệt đối, ngăn chặn lưu chất (nước, khí, hóa chất) thoát ra ngoài.

Ưu điểm vượt trội khi sử dụng 1 flange:

• Linh hoạt trong bảo trì: Bạn có thể dễ dàng tháo rời các van hoặc máy bơm để kiểm tra định kỳ.

• Độ kín cao: So với nối ren, mặt bích chịu được áp lực tốt hơn và ít bị rò rỉ theo thời gian do rung động.

• Khả năng chịu áp đa dạng: Tùy vào vật liệu và tiêu chuẩn, mặt bích có thể làm việc trong môi trường áp suất cực cao hoặc nhiệt độ khắc nghiệt.

Phân loại 1 2 phổ biến trên thị trường

Trong thực tế, không có một loại 1 flange duy nhất dùng cho mọi trường hợp. Các nhà sản xuất phân loại chúng dựa trên tiêu chuẩn kỹ thuật, kiểu dáng và vật liệu để tối ưu hóa cho từng môi trường cụ thể.

Phân loại theo tiêu chuẩn kỹ thuật

Đây là yếu tố quan trọng nhất. Một mặt bích tiêu chuẩn Mỹ sẽ không bao giờ lắp vừa một hệ thống tiêu chuẩn Nhật Bản dù cùng là cỡ 1/2".

• ANSI B16.5 (Mỹ): Phổ biến nhất toàn cầu, thường dùng trong dầu khí và hóa chất (Class 150, 300...).

• JIS 10K/20K (Nhật Bản): Rất thông dụng tại Việt Nam trong các hệ thống xử lý nước và phòng cháy chữa cháy.

• DIN (Đức/Châu Âu): Thường gặp trong các dây chuyền máy móc nhập khẩu từ Châu Âu.

Phân loại theo kiểu dáng kết nối

• Slip-on Flange (Mặt bích rỗng - SO): Ống được đút vào trong mặt bích và hàn ở cả hai mặt. Dễ lắp đặt và giá thành rẻ.

• Weld Neck Flange (Mặt bích cổ hàn - WN): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và rung động cực tốt.

• Blind Flange (Mặt bích mù - BL): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc chờ mở rộng hệ thống sau này.

Phân loại theo vật liệu

• Thép Carbon (A105): Dùng cho nước, dầu, khí ở điều kiện bình thường.

• Inox 304/316: Kháng ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm hoặc môi trường biển.

• Nhựa (PVC/uPVC): Trọng lượng nhẹ, dùng cho hệ thống xử lý nước thải hoặc hồ bơi.

Thông số kỹ thuật chi tiết của 1 flange (DN15)

Khi đặt hàng, việc cung cấp bảng thông số kỹ thuật là cách tốt nhất để đảm bảo độ chính xác. Dưới đây là bảng thông số tham khảo cho loại 1 flange theo các tiêu chuẩn phổ biến nhất:

Tại sao thông số lại khác nhau? Mỗi tiêu chuẩn quốc gia có triết lý thiết kế riêng về độ an toàn và áp lực. Ví dụ, tiêu chuẩn ANSI thường ưu tiên khả năng chịu tải nặng, trong khi JIS tối ưu cho sự gọn nhẹ và chi phí trong các hệ thống dân dụng. Điều này khẳng định rằng: Tuyệt đối không thể lắp thay thế trực tiếp giữa các tiêu chuẩn này.

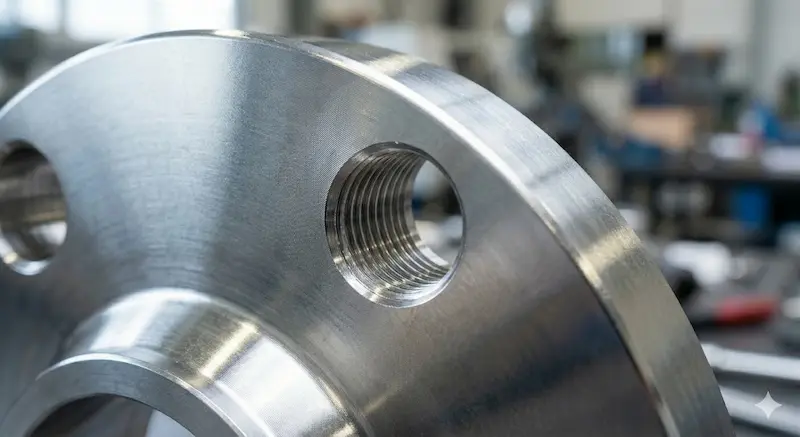

Ứng dụng thực tế của 1 2

Kích thước 1/2 inch là "kích thước vàng" trong các hệ thống đường ống phụ trợ. Bạn sẽ dễ dàng bắt gặp 1 flange trong các khu vực sau:

1. Hệ thống khí nén: Kết nối các máy nén khí nhỏ với bình tích áp hoặc dây chuyền sản xuất.

2. Đường ống hóa chất nhẹ: Trong các nhà máy dệt nhuộm hoặc sản xuất mỹ phẩm, nơi ống dẫn thường có kích thước nhỏ.

3. Hệ thống M&E (Cơ điện): Dùng trong các cụm đo đếm lưu lượng nước hoặc kết nối các cảm biến áp suất vào đường ống chính.

4. Sản xuất thực phẩm và dược phẩm: Các phiên bản mặt bích inox vi sinh 1/2" giúp đảm bảo vệ sinh và dễ dàng tiệt trùng.

Những sai lầm "đắt giá" khi chọn mua 1 2 flange

Dưới đây là những lỗi phổ biến mà khách hàng thường gặp phải, dẫn đến việc phải đổi trả hàng hoặc hỏng hóc hệ thống:

• Nhầm lẫn kích thước ống: Nhiều người nhầm DN15 (1/2") với DN20 (3/4") vì sự chênh lệch kích thước nhìn bằng mắt thường là không quá lớn. Hãy luôn sử dụng thước kẹp để đo đường kính ngoài của ống.

• Quên kiểm tra áp lực hệ thống: Mua mặt bích Class 150 nhưng lắp vào hệ thống Class 300 sẽ khiến mặt bích bị biến dạng hoặc nứt vỡ dưới áp lực cao.

• Sử dụng sai loại gioăng: Chọn mặt bích Inox nhưng dùng gioăng cao su thường cho môi trường axit sẽ khiến gioăng bị ăn mòn chỉ sau vài ngày sử dụng.

• Bỏ qua tiêu chuẩn mặt bích: Như đã phân tích, việc chọn sai tiêu chuẩn (ví dụ hệ thống đang dùng van JIS nhưng lại mua bích ANSI) sẽ khiến bạn không thể xỏ bulong qua tâm lỗ.

Checklist: Cách chọn và lắp đặt 1 2 chuẩn chuyên gia

Để công việc diễn ra trôi chảy, hãy luôn mang theo checklist này khi làm việc với nhà cung cấp:

Checklist chọn hàng:

•  Xác định đường kính: Khẳng định chính xác là DN15 (1/2").

•  Xác định tiêu chuẩn: Hệ thống của bạn đang theo tiêu chuẩn nào (JIS, ANSI, DIN)?

•  Chọn áp lực: Hệ thống vận hành ở áp suất bao nhiêu (ví dụ: 10kg/cm2 tương đương JIS 10K)?

•  Chọn vật liệu: Inox cho môi trường ăn mòn, thép carbon cho môi trường dầu khí, nhựa cho nước thải.

•  Chọn kiểu kết nối: Cần bích rỗng để hàn dễ hay bích mù để bịt đầu ống?

Lưu ý khi lắp đặt:

1. Vệ sinh bề mặt: Đảm bảo bề mặt bích sạch sẽ, không có vết xước sâu để gioăng bám tốt nhất.

2. Siết bulong đối xứng: Luôn siết theo hình sao (đối chóp) để lực ép được phân bổ đều, tránh vênh mặt bích.

3. Kiểm tra Alignment: Đảm bảo hai đoạn ống phải đồng tâm trước khi siết bulong.

4. Test áp lực: Sau khi lắp đặt, cần thực hiện thử áp để đảm bảo không có bất kỳ điểm rò rỉ nào trước khi đi vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về 1 2

1/2 flange là DN bao nhiêu?

Theo quy đổi chuẩn kỹ thuật, mặt bích 1/2 inch tương đương với kích thước danh nghĩa DN15.

Có thể lắp mặt bích ANSI 1/2" vào van JIS 10K cùng cỡ không?

Không. Mặc dù cùng kích thước danh nghĩa nhưng đường kính tâm lỗ bulong và đường kính ngoài của hai tiêu chuẩn này khác nhau. Bạn sẽ không thể xỏ bulong qua các lỗ để kết nối chúng.

Tại sao nên chọn mặt bích Inox thay vì thép carbon?

Nên chọn Inox (304 hoặc 316) khi hệ thống dẫn hóa chất, thực phẩm hoặc đặt ở môi trường ngoài trời, gần biển để tránh bị gỉ sét. Thép carbon chỉ nên dùng cho các môi trường khô ráo, lưu chất trung tính để tiết kiệm chi phí.

1 2 flange dùng cho ống có đường kính bao nhiêu mm?

Nó dùng cho ống có đường kính ngoài (OD) chuẩn là 21.3 mm.

Kết luận

Việc lựa chọn 1 flange tuy không quá phức tạp nhưng đòi hỏi sự chính xác tuyệt đối về thông số tiêu chuẩn. Một chiếc mặt bích đúng chuẩn DN15 không chỉ đảm bảo sự an toàn cho hệ thống mà còn giúp quá trình vận hành, bảo trì trở nên đơn giản và hiệu quả hơn 1 2 flange.
