Hướng dẫn toàn diện về DN100 PN10 Flange Dimensions: Tiêu chuẩn, Lựa chọn và Lắp đặt

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đội ngũ thi công báo dừng dự án chỉ vì... mặt bích không khớp? Hàng chục nhân công đứng đợi, tiến độ bị đình trệ, chi phí đội lên chỉ vì một sự nhầm lẫn nhỏ trong việc chọn pn10 flange dimensions.

Trong ngành đường ống, mặt bích không chỉ là một linh kiện kết nối đơn thuần. Sự sai lệch dù chỉ vài milimet ở đường kính vòng tròn bu lông (PCD) hay kích thước bu lông cũng đủ để khiến hệ thống rò rỉ hoặc không thể lắp đặt. Bài viết này sẽ cung cấp bảng thông số kỹ thuật chuẩn, cách đọc thông số và kinh nghiệm chọn flange từ góc độ chuyên gia để bạn luôn kiểm soát được dự án của mình.

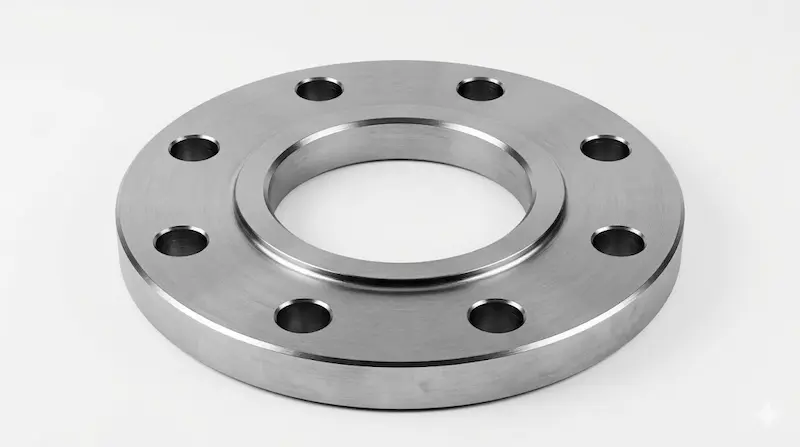

DN100 PN10 Flange Dimensions là gì?

Để hiểu đúng về dn100 pn10 flange, trước hết chúng ta cần bóc tách hai khái niệm cốt lõi:

• DN100 (Diameter Nominal): Đường kính danh nghĩa 100mm. Đây là thông số quy đổi tương đương với ống có đường kính trong khoảng 4 inch. Lưu ý rằng DN chỉ là con số định danh, đường kính ngoài (OD) thực tế của mặt bích sẽ lớn hơn con số này.

• PN10 (Pressure Nominal): Áp suất danh nghĩa tối đa mà mặt bích có thể chịu đựng là 10 bar (tại nhiệt độ tiêu chuẩn).

Flange dimensions (Kích thước mặt bích) bao gồm bộ các thông số kỹ thuật then chốt:

• OD (Outer Diameter): Đường kính ngoài của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn tâm lỗ bu lông.

• Bolt hole: Số lượng và kích thước lỗ bu lông.

• Thickness: Độ dày của mặt bích.

Vai trò của các thông số này là đảm bảo khả năng kết nối kín khít, chịu áp lực ổn định và duy trì tính toàn vẹn của hệ thống đường ống.

Nguyên lý tiêu chuẩn kích thước mặt bích

Không có một tiêu chuẩn "toàn cầu" duy nhất. Trên thị trường, bạn sẽ thường xuyên bắt gặp sự giao thoa giữa các hệ tiêu chuẩn:

1. DIN / EN 1092-1: Đây là tiêu chuẩn phổ biến nhất tại Việt Nam và châu Âu cho các dòng mặt bích PN. Khi nói đến PN10, mặc định người ta thường hiểu là theo tiêu chuẩn này.

2. ANSI / ASME (B16.5): Thường sử dụng đơn vị Class (Class 150, 300...). Tuy nhiên, nhiều người nhầm lẫn giữa Class 150 và PN10. Mặc dù chúng có áp suất làm việc tương đương, nhưng kích thước PCD và số lượng bu lông thường không trùng khớp.

Tại sao cần chuẩn hóa?

Sự chuẩn hóa giúp đảm bảo tính interchangeability (khả năng thay thế). Nếu bạn chọn đúng tiêu chuẩn, việc mua linh kiện từ các nhà cung cấp khác nhau vẫn sẽ khớp hoàn hảo khi lắp đặt. Sai tiêu chuẩn đồng nghĩa với việc lãng phí vật tư và rủi ro rò rỉ cực cao.

Bảng kích thước DN100 PN10 flange chuẩn

Dưới đây là bảng thông số kỹ thuật chi tiết dành cho mặt bích DN100 PN10 (theo tiêu chuẩn EN 1092-1). Bạn nên lưu lại bảng này để đối chiếu khi mua hàng.

Lưu ý: Các giá trị trên có thể thay đổi nhẹ tùy theo nhà sản xuất và loại vật liệu (thép carbon, inox 304, 316). Hãy luôn yêu cầu catalog từ nhà cung cấp.

Phân tích chuyên sâu các thông số quan trọng

Tại sao chúng ta phải khắt khe với từng con số trong dn100 pn10 flange?

• PCD (Pitch Circle Diameter): Đây là yếu tố quan trọng nhất. Nếu PCD của mặt bích và thiết bị (van, bơm) không trùng nhau, bạn không thể xỏ bu lông qua. Điều này thường xảy ra khi nhầm lẫn giữa tiêu chuẩn JIS (Nhật) và DIN (Đức).

• Đường kính lỗ bu lông: Lỗ bu lông thường được khoan lớn hơn đường kính bu lông (ví dụ bu lông M16 thì lỗ thường là 18mm) để có dung sai cho việc căn chỉnh khi lắp đặt.

• Độ dày (Thickness): Độ dày tỉ lệ thuận với khả năng chịu áp lực. Với PN10, độ dày khoảng 20mm là tiêu chuẩn. Nếu bạn lắp mặt bích quá mỏng vào hệ thống áp cao, hiện tượng cong vênh mặt bích là không thể tránh khỏi.

Hậu quả thực tế: Sai PCD dẫn đến việc phải khoan lại lỗ (làm yếu kết cấu) hoặc cắt bỏ để hàn lại mặt bích mới. Sai độ dày gây ra hiện tượng rò rỉ lưu chất tại vị trí tiếp xúc gasket.

So sánh DN100 PN10 vs PN16 vs PN25

Nhiều khách hàng thường hỏi: "Tại sao không dùng loại dày (PN16, PN25) cho mọi hệ thống để an toàn hơn?". Câu trả lời nằm ở chi phí và tính ứng dụng.

Khi nào dùng PN10?

Dành cho hệ thống áp suất thấp, đường ống nước sạch, hệ thống HVAC, xử lý nước thải. Việc sử dụng PN10 giúp tối ưu hóa chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu suất kỹ thuật. Không nên dùng PN10 cho hệ thống hơi nóng hoặc đường ống áp lực cao vì rủi ro biến dạng flange rất lớn.

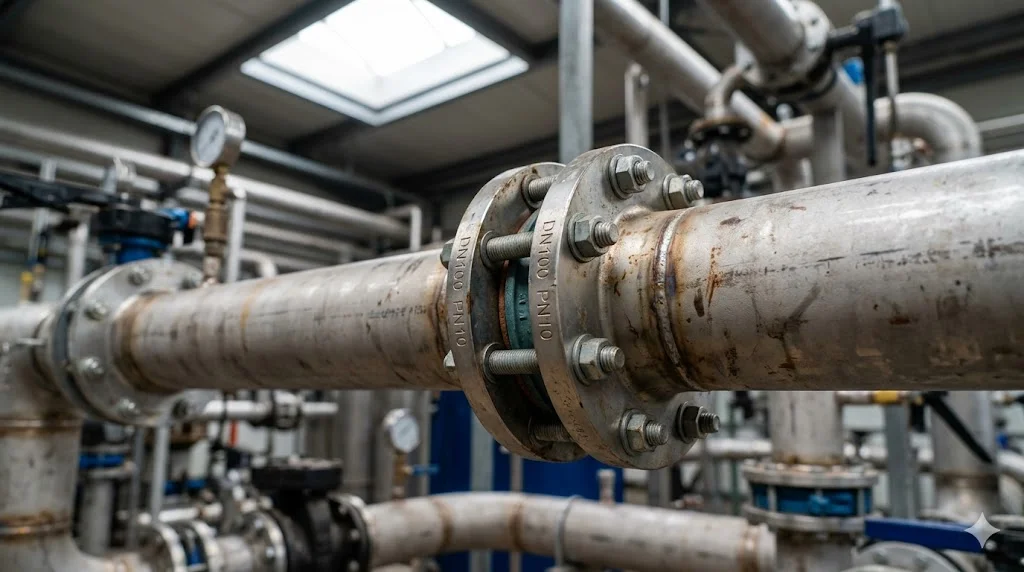

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần sử dụng DN100 PN10 flange?

Mặt bích DN100 PN10 là lựa chọn hàng đầu cho các công trình hạ tầng nước, trạm bơm cấp thoát nước và các hệ thống làm mát tuần hoàn. Nó mang lại sự cân bằng giữa độ bền và giá thành.

Những sai lầm "chết người" khi chọn mặt bích:

1. Nhầm lẫn đơn vị: DN100 (100mm) là chuẩn hệ mét, trong khi 4 inch là chuẩn hệ Anh. Tuy nhiên, kích thước thực tế của mặt bích 4 inch (ANSI 150) và DN100 (PN10) là khác nhau. Đừng bao giờ quy đổi ngang bằng 100mm = 4 inch trong kết nối mặt bích.

2. Không kiểm tra tiêu chuẩn quốc gia: Mua mặt bích tiêu chuẩn JIS 10K để lắp vào đường ống tiêu chuẩn DIN (PN10) là một sai lầm kinh điển dẫn đến lệch tâm lỗ bu lông.

3. Quên kiểm tra vật liệu gasket: Mặt bích chuẩn nhưng gioăng làm kín (gasket) không đúng chất liệu (ví dụ: dùng gioăng cao su cho đường ống hơi nóng) cũng sẽ gây ra sự cố.

Insight chuyên gia: Khoảng 80% lỗi lắp đặt bắt nguồn từ việc không đồng nhất tiêu chuẩn (DIN vs ANSI) ngay từ khâu đặt hàng.

Hướng dẫn Checklist chọn và lắp đặt

Để đảm bảo dự án không gặp sự cố, hãy tuân thủ Checklist sau:

Bước 1: Xác định tiêu chuẩn hệ thống cũ

• Kiểm tra mặt bích thiết bị hiện hữu là DIN, ANSI hay JIS?

• Đo đạc thực tế PCD và đường kính ngoài nếu không có tài liệu kỹ thuật.

Bước 2: Xác nhận thông số kỹ thuật

• DN100 (Đường kính trong).

• PN10 (Áp suất làm việc).

Bước 3: Kiểm tra vật liệu

• Môi trường nước sạch: Thép mạ kẽm hoặc Inox 304.

• Môi trường hóa chất/nước mặn: Inox 316.

Bước 4: Quy trình lắp đặt tránh rò rỉ

• Alignment: Đảm bảo hai mặt bích đồng tâm trước khi đưa bu lông vào.

• Siết lực: Siết bu lông theo hình ngôi sao (đối xứng) để lực ép lên gasket đều nhau.

• Gasket: Luôn thay gasket mới. Đừng bao giờ tái sử dụng gasket cũ vì nó đã mất khả năng đàn hồi.

Câu hỏi thường gặp (FAQ)

1. DN100 PN10 flange có đường kính ngoài (OD) bao nhiêu?

   • Thông thường là khoảng 220mm, tùy thuộc vào dung sai của nhà sản xuất theo tiêu chuẩn EN 1092-1.

2. Có thể dùng mặt bích DN100 PN10 thay thế cho PN16 được không?

   • Về mặt kích thước cơ khí (OD, PCD), PN10 và PN16 thường có thông số giống nhau. Tuy nhiên, về độ dày và khả năng chịu áp, PN10 thấp hơn. Không khuyến khích nếu hệ thống yêu cầu áp suất trên 10 bar.

3. Bolt size cho mặt bích DN100 PN10 là bao nhiêu?

   • Thông thường sử dụng bu lông M16, số lượng 8 bộ.

4. Dn100 pn10 flange dimensions có tương đương chính xác với 4 inch không?

   • DN100 là kích thước danh nghĩa hệ mét, tương đương 4 inch danh nghĩa. Nhưng kích thước mặt bích ANSI B16.5 (4 inch) và DIN (DN100) là khác nhau hoàn toàn.

5. PN10 chịu được áp suất tối đa bao nhiêu bar?

   • PN10 có nghĩa là "Pressure Nominal 10 bar", thiết kế chịu áp định mức 10 bar ở nhiệt độ môi trường.

Kết luận

DN100 PN10 flange tưởng chừng như là những thông số kỹ thuật khô khan, nhưng chúng chính là "chìa khóa" đảm bảo sự ổn định của cả một hệ thống đường ống. Hiểu đúng tiêu chuẩn, lựa chọn chính xác vật liệu và thực hiện đúng quy trình lắp đặt sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí vận hành và bảo trì, đồng thời tránh được những sự cố không đáng có Dn100 pn10 flange dimensions.
