Smooth finish flange là gì? Tầm quan trọng của độ nhẵn bề mặt trong làm kín hệ thống

Trong lắp đặt đường ống công nghiệp, không hiếm gặp tình huống hệ thống bị rò rỉ lưu chất dù kỹ thuật viên đã siết bu lông đúng lực tiêu chuẩn và sử dụng gioăng (gasket) mới. Khi tháo rời để kiểm tra, nguyên nhân cốt lõi thường không nằm ở độ dày hay chất lượng thép, mà nằm ở độ nhẵn bề mặt tiếp xúc. Việc sử dụng sai loại smooth flange hoặc không hiểu rõ về chỉ số Ra của mặt bích có thể dẫn đến những hệ lụy nghiêm trọng: từ việc rò rỉ khí gas gây nguy hiểm đến sự nhiễm khuẩn trong các dây chuyền sản xuất thực phẩm và dược phẩm.

Sự khác biệt giữa một hệ thống vận hành trơn tru và một hệ thống liên tục gặp sự cố rò rỉ đôi khi chỉ nằm ở vài micromet độ nhẵn. Bài viết này sẽ phân tích chuyên sâu về smooth  flange, giúp bạn hiểu rõ nguyên lý kỹ thuật phía sau và cách lựa chọn bề mặt gia công phù hợp nhất để tối ưu hóa hiệu suất cũng như tính vệ sinh cho hệ thống.

Smooth flange là gì? Nguyên lý kỹ thuật làm kín

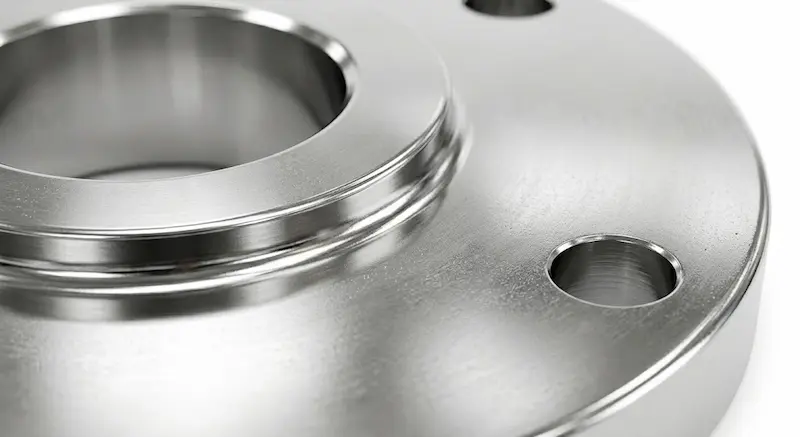

Để hiểu về smooth flange, chúng ta cần tiếp cận dưới góc độ cơ khí chính xác. Đây là loại mặt bích có bề mặt tiếp xúc (gương bích) được gia công với độ nhẵn cao, nhằm giảm thiểu tối đa các rãnh nhấp nhô vi mô thường thấy trên các loại mặt bích đúc hoặc gia công thô.

1. Định nghĩa kỹ thuật

Smooth flange là mặt bích có bề mặt hoàn thiện mịn (low roughness). Thay vì có các đường vân răng cưa đồng tâm (serrated finish) như mặt bích tiêu chuẩn, dòng này có bề mặt phẳng mịn gần như gương, giúp tối ưu hóa diện tích tiếp xúc thực tế giữa mặt bích và gioăng làm kín.

2. Nguyên lý làm kín và chống ăn mòn

Bề mặt càng mịn thì khả năng rò rỉ càng thấp. Nguyên lý này dựa trên hai yếu tố:

• Tối ưu hóa tiếp xúc Gasket: Khi bề mặt mịn, gioăng làm kín (đặc biệt là các loại gioăng mềm hoặc gioăng kim loại bọc) có thể lấp đầy hoàn toàn các khoảng trống. Điều này loại bỏ các "khe hở vi mô" – con đường dẫn đến rò rỉ dưới áp suất cao.

• Giảm thiểu ăn mòn (Corrosion initiation): Các bề mặt thô ráp thường có nhiều rãnh nhỏ, nơi chất bẩn và môi chất ăn mòn dễ bám đọng. Bề mặt mịn giúp giảm thiểu các điểm khởi đầu của quá trình ăn mòn kẽ nứt, từ đó kéo dài tuổi thọ thiết bị.

3. Thông số Ra – Thước đo độ mịn

Trong kỹ thuật, độ nhẵn được định lượng bằng chỉ số Ra (Arithmetic Average Roughness). Chỉ số Ra càng thấp, bề mặt càng mịn:

• Ra 3.2 μm - 6.3 μm: Mức tiêu chuẩn (Standard finish) cho công nghiệp chung.

• Ra 1.6 μm: Mức bắt đầu được coi là smooth finish, dùng cho hóa chất và vacuum.

• Ra 0.8 μm trở xuống: Mức độ chính xác cao (High precision/Mirror finish), dùng trong y tế và bán dẫn.

Phân tích chuyên sâu: Các loại hoàn thiện bề mặt và sự khác biệt

Việc phân loại đúng bề mặt gia công là chìa khóa để đạt được độ kín mong muốn mà không gây lãng phí chi phí gia công. Smooth flange không phải là lựa chọn duy nhất, nhưng nó là lựa chọn bắt buộc trong các môi trường đặc thù.

1. Các cấp độ hoàn thiện bề mặt phổ biến

• Standard Finish: Có các đường gân đồng tâm (Stock Finish). Loại này hoạt động tốt với gioăng không amiăng hoặc gioăng cao su dày vì gioăng sẽ bị nén vào các rãnh răng cưa, tạo độ bám.

• Smooth Finish: Bề mặt được tiện hoặc mài với tốc độ cao, mắt thường thấy mịn nhưng vẫn có độ nhám nhất định để giữ gioăng không bị trượt khi áp suất thay đổi.

• Mirror Finish (Polished): Bề mặt được đánh bóng cơ học hoặc điện hóa đạt độ sáng bóng như gương. Đây là đỉnh cao của sự sạch sẽ, thường không dùng gioăng thông thường mà dùng các loại seal đặc biệt hoặc kết nối trực tiếp metal-to-metal.

2. So sánh Smooth Finish và Standard Finish

3. Tại sao bề mặt lại quyết định khả năng Sealing?

Một insight quan trọng từ các kỹ sư vận hành: Không phải mặt bích càng to hay bu lông càng dày là sẽ kín. Nếu bề mặt có vết xước dọc xuyên qua các đường răng cưa (radial scratch), lưu chất sẽ theo đó thoát ra ngoài. Smooth flange triệt tiêu rủi ro này bằng cách làm mịn bề mặt đến mức các rãnh dọc không thể hình thành một cách đáng kể.

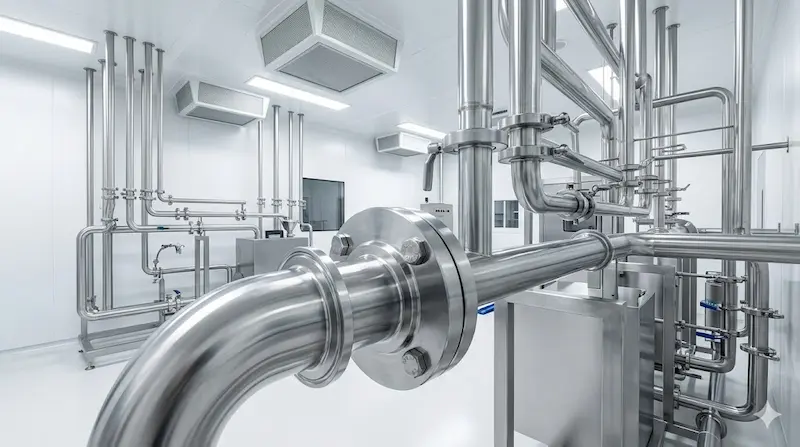

Ứng dụng thực tế: Khi nào cần sử dụng smooth finish flange?

Sử dụng smooth flange là giải pháp kỹ thuật có chủ đích, thường xuất hiện trong các ngành công nghiệp đòi hỏi sự tinh khiết và an toàn tuyệt đối.

1. Các lĩnh vực ưu tiên sử dụng

• Ngành Thực phẩm & Đồ uống (F&B): Bề mặt mịn giúp ngăn chặn vi khuẩn và nấm mốc phát triển trong các khe hở mặt bích. Đây là yêu cầu bắt buộc để đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm.

• Dược phẩm (Pharmaceutical): Trong môi trường vô trùng, bất kỳ sự bám đọng hóa chất hay vi sinh vật nào cũng có thể làm hỏng cả một mẻ thuốc giá trị hàng tỷ đồng.

• Xử lý hóa chất (Chemical Processing): Đối với các lưu chất cực độc hoặc dễ bay hơi, độ kín của smooth flange giúp bảo vệ môi trường và sức khỏe công nhân.

• Hệ thống chân không (Vacuum systems): Trong môi trường chân không, ngay cả những rãnh nhám nhỏ nhất cũng trở thành "đường cao tốc" cho không khí lọt vào.

2. Khi nào KHÔNG cần thiết?

Bạn không nhất thiết phải dùng smooth flange cho các hệ thống dân dụng hoặc công nghiệp nặng không yêu cầu độ sạch cao như:

• Hệ thống cấp thoát nước tòa nhà.

• Đường ống thông gió, điều hòa không khí (HVAC).

• Hệ thống phòng cháy chữa cháy (PCCC) thông thường.

Sai lầm phổ biến: Nhiều người tin rằng chỉ cần chọn mặt bích inox dày là đủ kín. Thực tế, một mặt bích inox 316L dày nhưng bề mặt gia công thô vẫn sẽ gây rò rỉ trong hệ thống chân không, trong khi một mặt bích mỏng hơn với smooth finish chuẩn lại hoạt động hoàn hảo.

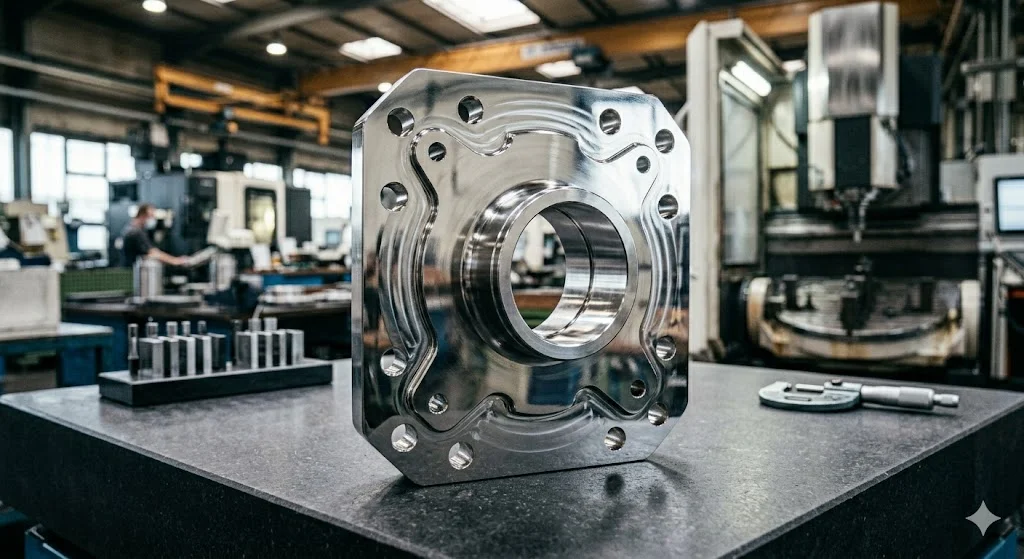

Hướng dẫn lựa chọn và kiểm tra chất lượng chuẩn chuyên gia

Để chọn được smooth flange chuẩn xác, bạn cần nắm vững quy trình kiểm tra và đối chiếu các thông số kỹ thuật.

1. Checklist lựa chọn đúng chuẩn

• Kiểm tra chỉ số Ra: Yêu cầu nhà cung cấp cung cấp chứng chỉ đo độ nhám bề mặt. Thông thường Ra ≤ 1.6 μm cho hệ hóa chất và Ra ≤ 0.8 μm cho hệ vi sinh.

• Lựa chọn vật liệu: Ưu tiên SS316L (Inox 316L) vì khả năng chống ăn mòn kẽ nứt tốt hơn hẳn SS304, đặc biệt khi kết hợp với bề mặt mịn.

• Tương thích Gasket: Bề mặt mịn yêu cầu loại gioăng có khả năng thích ứng tốt, thường là gioăng PTFE cán mỏng hoặc gioăng kim loại đặc biệt.

2. Cách kiểm tra tại công trường

• Visual Inspection (Kiểm tra bằng mắt): Bề mặt phải đồng nhất, không có vết xước dọc hoặc vết lõm cục bộ.

• Tactile Test (Cảm nhận tay): Khi vuốt tay lên bề mặt, bạn sẽ cảm thấy sự trơn tru, không có cảm giác "gợn" của các đường răng cưa.

• Sử dụng máy đo độ nhám cầm tay: Đây là phương pháp chuyên nghiệp nhất để xác định xem mặt bích có thực sự đạt chuẩn smooth finish hay không.

Checklist nhanh trước khi lắp đặt:

•  Hệ thống có yêu cầu độ sạch vi sinh không?

•  Chỉ số Ra có đạt mức 1.6 μm hoặc theo bản vẽ không?

•  Bề mặt có nắp bảo vệ tránh va đập khi vận chuyển không?

•  Gioăng làm kín đã được chọn loại phù hợp với bề mặt mịn chưa?

Giải đáp thắc mắc thường gặp (FAQ)

1. Smooth flange là gì?

Đó là loại mặt bích có bề mặt gương được gia công cực mịn với chỉ số nhám Ra thấp, giúp tối ưu hóa khả năng làm kín cho các hệ thống yêu cầu độ kín cao hoặc tính vệ sinh tuyệt đối.

2. Ra bao nhiêu thì được gọi là smooth finish?

Thông thường, trong công nghiệp, các mặt bích có Ra từ 1.6 μm (63 μin) trở xuống được xếp vào nhóm smooth finish.

3. Có thể tự mài mặt bích tiêu chuẩn thành smooth finish được không?

Có thể, nhưng đòi hỏi máy tiện CNC hoặc máy mài phẳng chuyên dụng để đảm bảo độ phẳng đồng nhất. Việc mài tay thủ công dễ làm bề mặt bị lồi lõm, gây rò rỉ nghiêm trọng hơn.

4. Tại sao smooth finish flange lại đắt hơn mặt bích thường?

Vì nó đòi hỏi thời gian gia công lâu hơn, sử dụng dao cắt tinh và quy trình kiểm soát chất lượng (đo Ra) khắt khe hơn.

5. Loại gioăng nào phù hợp nhất với bề mặt mịn?

Gioăng PTFE (Teflon), gioăng cao su chịu nhiệt cao cấp hoặc gioăng kim loại dạng vòng (Ring Joint) thường được ưu tiên sử dụng với bề mặt mịn để đạt hiệu quả cao nhất.

Kết luận: Sealing bền vững bắt đầu từ bề mặt

Sử dụng smooth flange không đơn thuần là lựa chọn một món linh kiện "đẹp hơn" hay "sạch hơn", mà là một quyết định kỹ thuật nhằm đảm bảo sự an toàn và ổn định cho toàn bộ quy trình sản xuất. Trong các ngành công nghiệp mũi nhọn như dược phẩm hay bán dẫn, một bề mặt mịn chuẩn xác chính là tấm lá chắn bảo vệ hệ thống khỏi rò rỉ và nhiễm khuẩn Smooth finish flange.
