DN 200 PN 16 Flange Dimensions: Thông số chuẩn và hướng dẫn tra cứu chi tiết

Trong thi công hệ thống đường ống công nghiệp, việc lắp đặt mặt bích (flange) là công đoạn quan trọng đòi hỏi sự chính xác tuyệt đối. Tuy nhiên, một tình huống "dở khóc dở cười" thường xuyên xảy ra tại các công trường: kỹ thuật viên đặt mua mặt bích DN200 PN16 nhưng khi đưa vào lắp ráp lại không khớp lỗ bu lông.

Vấn đề thường nằm ở chỗ người mua chỉ quan tâm đến kích thước danh nghĩa mà bỏ qua sự khác biệt giữa các hệ tiêu chuẩn như DIN, JIS hay BS. Một sai lệch nhỏ ở thông số dn 200 pn 16 flange cũng có thể dẫn đến việc toàn bộ hệ thống phải dừng lại, tốn kém chi phí đổi trả và làm chậm tiến độ dự án. Bài viết này sẽ cung cấp bảng kích thước chuẩn xác nhất và giải mã các thông số kỹ thuật giúp bạn chọn đúng phụ kiện ngay từ lần đầu tiên.

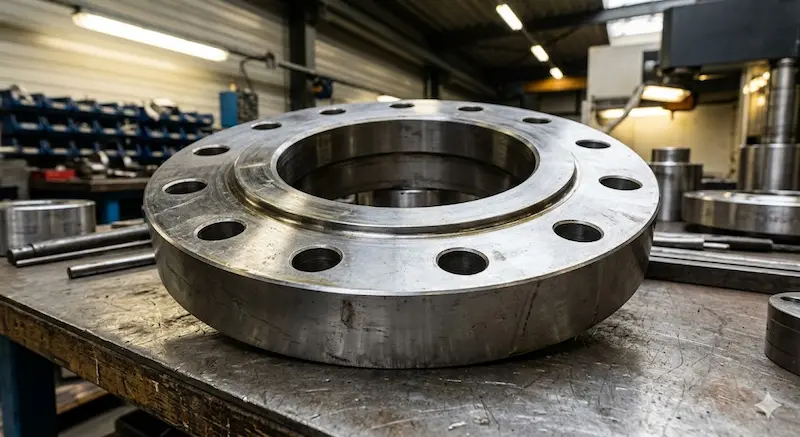

DN200 PN16 Flange là gì?

Để hiểu rõ về các thông số dn 200 pn 16 flange, trước hết chúng ta cần bóc tách các ký hiệu kỹ thuật đặc trưng của dòng sản phẩm này. Đây là loại mặt bích kết nối phổ biến, đóng vai trò như cầu nối giữa ống - ống hoặc ống - van.

1. Định nghĩa kỹ thuật

• DN200 (Diameter Nominal): Đường kính danh nghĩa của mặt bích, tương ứng với kích thước ống khoảng 200mm (8 inch). Lưu ý, DN200 không phải là đường kính trong hay ngoài thực tế mà là thông số định danh.

• PN16 (Pressure Nominal): Áp suất làm việc tối đa mà mặt bích có thể chịu đựng là 16 bar (tương đương 16 kg/cm²).

• Flange: Phụ kiện có hình tròn hoặc vuông, được đục lỗ để liên kết bằng bu lông và gioăng (gasket).

2. Ý nghĩa của việc nắm rõ "Dimensions"

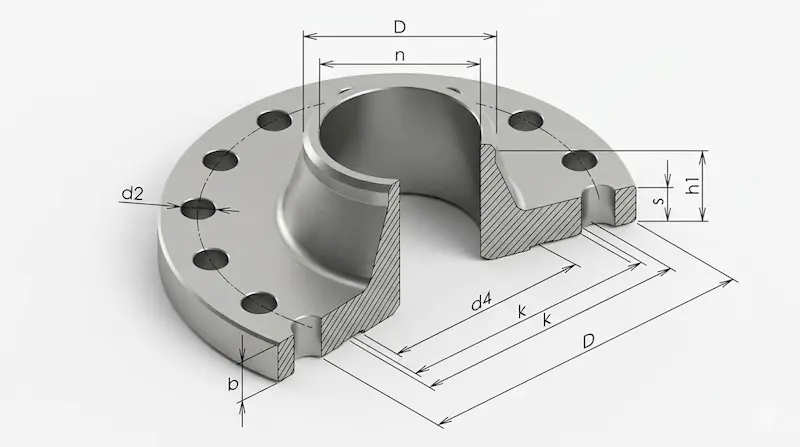

Kích thước mặt bích không chỉ đơn thuần là độ dày hay độ rộng. Nó bao gồm một hệ thống các chỉ số hình học liên quan mật thiết đến khả năng lắp đặt:

• OD (Outside Diameter): Đường kính ngoài tổng thể.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông – đây là thông số quan trọng nhất để biết hai mặt bích có khớp nhau hay không.

• Bolt size & Number of holes: Số lượng và kích thước bu lông cần dùng.

• Thickness: Độ dày của mặt bích, quyết định khả năng chịu áp lực.

👉 Kết luận: Nếu sai bất kỳ chỉ số nào trong hệ thống "dimensions" này, việc lắp đặt sẽ trở nên bất khả thi.

Tra cứu chi tiết DN 200 PN 16 dimensions

Việc tra cứu bảng kích thước chuẩn là bước bắt buộc trong thiết kế và thu mua vật tư. Dưới đây là thông số chi tiết của mặt bích DN200 PN16 theo tiêu chuẩn châu Âu phổ biến nhất (EN 1092-1 / DIN 2501).

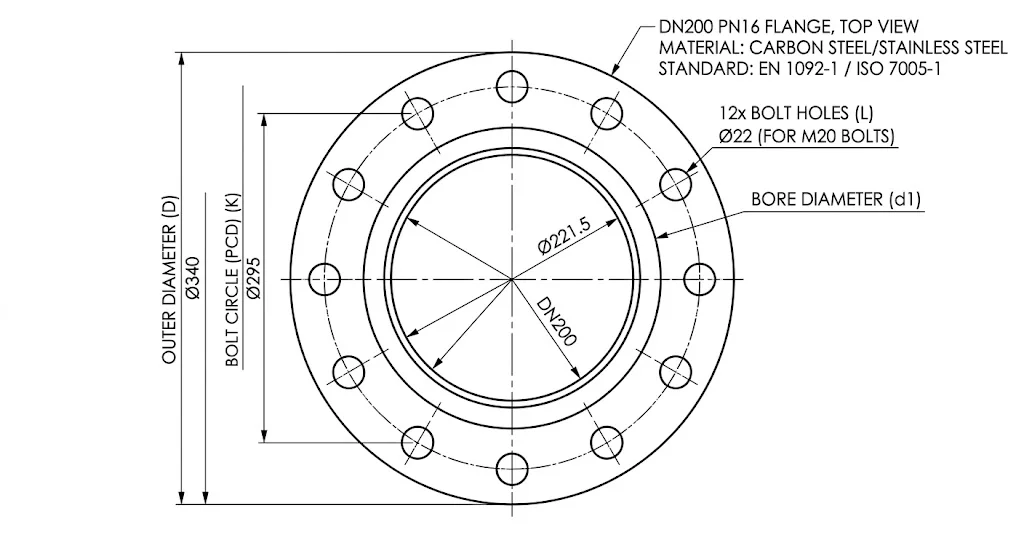

1. Bảng kích thước tiêu chuẩn (Tham khảo EN 1092-1)

2. Giải mã các thông số quan trọng

• PCD (295 mm): Nếu bạn mua một mặt bích có PCD 290mm, bạn sẽ không bao giờ xỏ được bu lông qua van tiêu chuẩn PN16. Khoảng cách này phải khớp tuyệt đối.

• Số lỗ bu lông (12 lỗ): Một số tiêu chuẩn áp lực thấp (PN10) ở size DN200 có thể chỉ có 8 lỗ. Việc nhầm lẫn giữa 8 lỗ và 12 lỗ là lỗi phổ biến nhất khiến kỹ sư phải "đau đầu" tại công trường.

• Độ dày (Thickness): Mặt bích PN16 luôn dày hơn PN10 để đảm bảo không bị cong vênh dưới áp lực 16 bar.

3. Sự khác biệt giữa các hệ tiêu chuẩn

Tại sao cùng là DN200 nhưng lại có nhiều kích thước khác nhau? Đó là do lịch sử phát triển của các hệ tiêu chuẩn:

• DIN/EN (Châu Âu): Sử dụng hệ mét, PCD là 295mm.

• BS4504 (Anh): Gần như tương đồng với DIN nhưng cần kiểm tra kỹ bảng tra.

• JIS 10K/16K (Nhật Bản): Có PCD và số lỗ khác hoàn toàn so với hệ DIN.

• ANSI/ASME (Mỹ): Sử dụng hệ Inch, thông số PCD khác biệt hoàn toàn (thường là 298.5mm cho Class 150).

Ứng dụng thực tế và sai lầm thường gặp

Mặt bích DN200 PN16 là "người lính" cần mẫn trong rất nhiều hệ thống hạ tầng và công nghiệp.

1. Khi nào nên dùng mặt bích DN200 PN16?

• Hệ thống cấp thoát nước: Các đường ống trục chính đô thị thường dùng DN200 với áp suất PN16 để đảm bảo an toàn.

• Hệ thống HVAC: Dùng trong các đường ống nước lạnh (chilled water) của tòa nhà lớn.

• PCCC: Các trạm bơm chữa cháy công suất lớn luôn yêu cầu kết nối mặt bích chịu áp lực tối thiểu 16 bar.

• Công nghiệp nhẹ: Nhà máy thực phẩm, dệt nhuộm sử dụng đường ống dẫn lưu chất không quá ăn mòn.

2. Những sai lầm phổ biến khi mua và lắp đặt

• Nhầm giữa DIN và JIS: Đây là sai lầm kinh điển. Nhìn bằng mắt thường, hai mặt bích DN200 có vẻ giống nhau, nhưng khi đặt chồng lên nhau, các lỗ bu lông sẽ bị lệch khoảng vài milimet.

• Chỉ nhìn vào DN: Nhiều khách hàng chỉ báo "lấy cho tôi bích DN200" mà không nói rõ PN bao nhiêu hay tiêu chuẩn gì.

• Mua sai kích thước bu lông: Dùng bu lông quá nhỏ so với lỗ sẽ làm giảm khả năng chịu lực của mối nối.

Hướng dẫn tra cứu và lắp đặt chuẩn Dn 200 pn 16 flange dimensions chuyên gia

Để đảm bảo thông số dn 200 pn 16 flange bạn chọn là chính xác, hãy tuân thủ các bước kiểm tra sau:

1. Cách tra cứu đúng

• Bước 1: Xác định tiêu chuẩn của thiết bị hiện có (Van, máy bơm hoặc ống). Xem nhãn mác hoặc catalogue.

• Bước 2: Đối chiếu PCD và số lỗ bu lông với bảng tra tiêu chuẩn tương ứng.

• Bước 3: Kiểm tra vật liệu (Thép, Inox hay Gang) để phù hợp với môi trường lưu chất.

2. Kỹ thuật lắp đặt an toàn

• Vệ sinh: Làm sạch bề mặt mặt bích, đảm bảo không có vết xước sâu ở phần tiếp xúc gioăng.

• Siết bu lông: Bắt buộc siết theo hình sao (đối xứng) để lực ép được phân bổ đều.

• Kiểm tra gioăng: Đảm bảo gioăng nằm đúng tâm đường ống, không che lấp lòng ống gây cản trở dòng chảy.

Checklist nhanh trước khi lắp đặt:

•  Đúng DN200?

•  Đúng áp lực PN16 (12 lỗ bu lông)?

•  Đúng tiêu chuẩn (DIN/EN/BS)?

•  Có đủ 12 bộ bu lông M20 và gioăng phù hợp chưa?

Giải đáp thắc mắc thường gặp (FAQ)

1. DN200 PN16 flange có kích thước cố định không?

Không. Kích thước phụ thuộc vào tiêu chuẩn sản xuất (DIN, BS, EN...). Bạn cần biết chính xác hệ tiêu chuẩn để có thông số đúng.

2. PCD của mặt bích DN200 PN16 theo tiêu chuẩn DIN là bao nhiêu?

PCD chuẩn là 295 mm với 12 lỗ bu lông.

3. Có thể dùng mặt bích JIS 10K thay cho PN16 không?

Tuyệt đối không. PCD và số lỗ bu lông của JIS 10K khác hoàn toàn so với PN16, chúng không thể lắp khớp với nhau.

4. Bu lông dùng cho Dn 200 pn 16 flange dimensions là loại nào?

Thường sử dụng 12 bộ bu lông M20. Độ dài bu lông phụ thuộc vào độ dày của hai mặt bích và gioăng cộng lại.

5. Tại sao cần dùng bảng tra kích thước?

Vì sai lệch chỉ 1-2mm ở vị trí tâm lỗ cũng sẽ khiến bạn không thể xỏ bu lông qua, dẫn đến hỏng toàn bộ mối nối.

Kết luận: Thông số đúng - Công trình bền

Nắm vững thông số dn 200 pn 16 flange không chỉ là việc thuộc lòng các con số, mà là hiểu về sự tương thích trong hệ thống kỹ thuật. Một sai sót nhỏ trong khâu chọn lựa có thể dẫn đến những hậu quả lớn về kinh tế và an toàn. Hãy luôn nhớ: tiêu chuẩn là tiếng nói chung của kỹ thuật, và việc tuân thủ đúng tiêu chuẩn chính là cách tốt nhất để bảo vệ công trình của bạn Dn 200 pn 16 flange dimensions.
