Van Clamp: Giải Pháp Kết Nối Vi Sinh Tối Ưu Cho Ngành Thực Phẩm Và Dược Phẩm

Trong kỷ nguyên công nghiệp hiện đại, tiêu chuẩn an toàn vệ sinh sản xuất đã trở thành thước đo sống còn đối với sự phát triển của doanh nghiệp. Để đáp ứng các yêu cầu kiểm soát nhiễm khuẩn khắt khe, việc lựa chọn các thiết bị đường ống dẫn dòng phải được tính toán vô cùng kỹ lưỡng. Trong số các giải pháp kỹ thuật hiện nay, dòng sản phẩm van clamp nổi lên như một tiêu chuẩn bắt buộc cho mọi quy trình công nghệ sạch. Không chỉ giải quyết triệt để bài toán tháo lắp cơ học, thiết bị này còn mang lại khả năng kiểm soát dòng lưu chất vô trùng một cách tuyệt đối. Việc hiểu rõ cấu trúc, phân loại và cách thức vận hành của hệ thống liên kết vi sinh này sẽ giúp các kỹ sư thiết kế tối ưu hóa dây chuyền, nâng cao hiệu suất làm sạch tự động và bảo vệ toàn vẹn chất lượng thành phẩm đầu ra.

Vì Sao Van Clamp Được Ưa Chuộng Trong Ngành Thực Phẩm Và Dược Phẩm?

Tình huống ứng dụng thực tế tại nhà xưởng

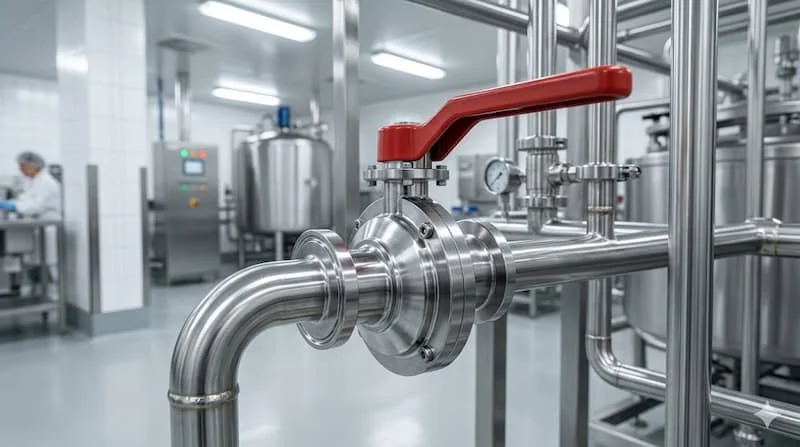

Tại các dây chuyền sản xuất đặc thù như chế biến sữa tươi, nhà máy bia, nước giải khát, hay các phòng sạch sản xuất dược phẩm và mỹ phẩm, hệ thống đường ống công nghệ luôn phải hoạt động liên tục. Đặc điểm chung của các ngành này là yêu cầu tháo dỡ, súc rửa và khử trùng toàn bộ các cấu kiện tiếp xúc với chất lỏng sau mỗi mẻ cấy nền hoặc pha chế để ngăn ngừa nguy cơ lên men nấm mốc hoặc nhiễm chéo vi sinh vật.

Vấn đề tồn tại của các phương thức liên kết cũ

Trong quá khứ, các kiểu kết nối truyền thống như nối ren cơ học hoặc bắt mặt bích thép thường bộc lộ rất nhiều nhược điểm lớn tại các điểm nút này. Các vòng ren xoắn hay phần gờ đệm bích luôn tạo ra những khe hở li ti, rãnh chết kỹ thuật, khiến dòng lưu chất bám dính lại, tích tụ lâu ngày và biến thành tổ hợp nuôi cấy vi khuẩn có hại. Hơn nữa, việc tháo mở hàng chục chiếc bu-lông của một mối bích rất mất thời gian, làm giảm đáng kể hiệu suất lao động. Đó là lý do hệ thống kết nối tri clamp ra đời và nhanh chóng trở thành tiêu chuẩn kỹ thuật không thể thay thế trong các hệ thống vi sinh hiện đại.

Van Clamp Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt phân loại cơ khí, van clamp là tên gọi chung của dòng van công nghiệp (có thể là van bi, van bướm, van màng) áp dụng phương thức liên kết thông minh bằng bộ kẹp cơ học Tri Clamp (hay còn gọi là Tri Clover) để kết nối trực tiếp với hệ thống đường ống dẫn thông qua một cùm khóa định vị và một vòng gioăng đệm làm kín chuyên dụng.

Đặc điểm nhận biết đặc trưng của dòng van vi sinh

• Cấu trúc vật liệu tinh khiết: Thiết bị được chế tạo hoàn toàn từ các dòng mác thép không gỉ cao cấp chuyên dùng cho y tế và thực phẩm như inox vi sinh.

• Hình dáng đầu kết nối: Hai đầu ngõ vào và ngõ ra của thân van không có ren, không có lỗ bu-lông bích mà có cấu tạo loe phẳng dạng đĩa tròn (đầu ferrule).

• Xử lý bề mặt hoàn hảo: Toàn bộ lòng trong và vỏ ngoài của thân van đều được đánh bóng cơ học hoặc điện hóa đạt độ bóng rất cao, nhẵn mịn không một tỳ vết.

• Tính cơ động vận hành: Cho phép tháo rời hoàn toàn khỏi hệ thống bằng tay chỉ trong vài giây mà không cần đến sự hỗ trợ của các dụng cụ cờ-lê hay mỏ-lết phức tạp.

Vai trò cốt lõi trong sơ đồ công nghệ vi sinh

Bên cạnh chức năng cơ bản là đóng ngắt hoặc chuyển hướng dòng chảy, dòng van này đóng vai trò bảo vệ nghiêm ngặt tiêu chuẩn vệ sinh an toàn thực phẩm. Cấu trúc lòng van trơn láng hoàn toàn hỗ trợ đắc lực cho các chu trình làm sạch tại chỗ CIP (Clean-In-Place) và chu trình tiệt trùng bằng hơi nước nóng áp lực cao SIP (Sterilize-In-Place) diễn ra thông suốt, quét sạch mọi mầm bệnh tiềm ẩn.

Nguyên Lý Kết Nối Clamp Hoạt Động Như Thế Nào?

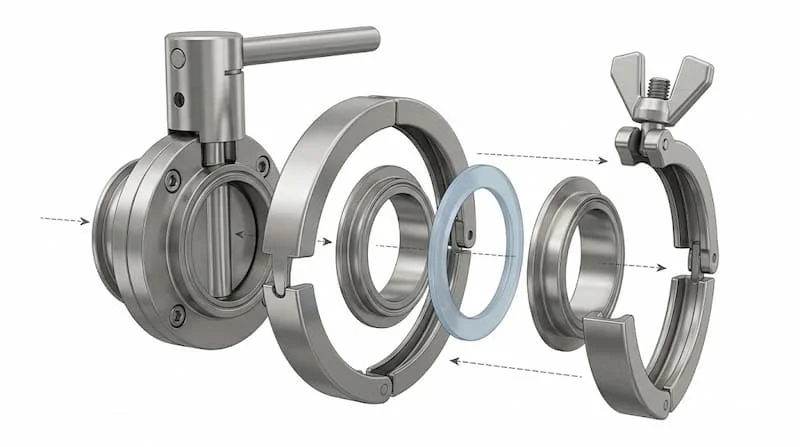

Hệ thống liên kết này hoạt động dựa trên một cơ chế nén ép đối xứng cực kỳ đơn giản nhưng mang lại hiệu quả kín khít tuyệt đối nhờ sự phối hợp của bốn thành phần cấu thành:

• Đầu Ferrule: Phần ống loe được hàn sẵn vào đầu ống dẫn hoặc đúc liền trên thân van.

• Gioăng làm kín (Gasket): Vòng đệm biên dạng chữ T đặt ở giữa hai mặt phẳng ferrule.

• Cùm Clamp: Khóa kẹp hình vòng cung có bản lề và tay vặn bằng vít định vị.

• Đầu van: Phần ngõ kết nối của thiết bị có kích thước đồng bộ với ống.

Cơ chế tạo độ kín khít cơ học

Khi tiến hành lắp ráp, hai mặt đĩa ferrule của van và ống sẽ được áp sát vào nhau, kẹp chặt vòng gioăng cao su ở giữa. Khi người thợ siết chặt tay vít trên cùm clamp, biên dạng hình vát chữ V bên trong cùm kẹp sẽ ôm lấy rìa ngoài của hai đĩa ferrule và ép chúng lại gần nhau theo phương dọc trục. Lực ép này nén chặt vòng gioăng đệm, điền đầy vào mọi khoảng không, tạo nên một mối nối thẳng hàng, không góc chết, độ kín cao và triệt tiêu hoàn toàn các khe hở tích tụ chất bẩn.

Các Loại Van Clamp Phổ Biến Hiện Nay Trên Thị Trường

Để đáp ứng đa dạng các yêu cầu công nghệ và điều tiết, dòng thiết bị này được tích hợp nhiều dạng chuyển động đĩa van khác nhau:

1. Van bi clamp (Clamp Ball Valve)

• Ưu điểm lớn: Cơ chế đóng mở siêu nhanh chỉ bằng thao tác gạt tay góc 90 độ, lòng bi khoét lỗ bằng đường kính ống giúp dòng chảy đi thẳng hoàn toàn mà không bị giảm áp suất, cấu trúc cơ học chịu lực ép nén rất cao.

• Ứng dụng phổ biến: Được lắp đặt rộng rãi trên các trục đường ống chính dẫn sữa thành phẩm, nước trái cây cô đặc, bia và nước giải khát.

2. Van bướm clamp (Clamp Butterfly Valve)

• Ưu điểm lớn: Kết cấu hình học cực kỳ nhỏ gọn, trọng lượng siêu nhẹ, tiết kiệm không gian lắp đặt tối đa và có giá thành đầu tư vật tư rất hợp lý, dễ dàng tích hợp thêm đầu điều khiển khí nén tự động.

• Ứng dụng phổ biến: Dòng sản phẩm van bướm clamp này chiếm tỷ lệ xuất hiện cao nhất trong các bồn chứa lên men bia, bồn chứa sữa thô và hệ thống CIP nhà máy đồ uống.

3. Van một chiều clamp

• Ưu điểm lớn: Tự động ngăn chặn dòng lưu chất chảy ngược hướng mà không cần tác động ngoại lực, kết cấu tháo lắp nhanh giúp việc kiểm tra lò xo bên trong cực kỳ thuận tiện.

• Ứng dụng phổ biến: Lắp đặt ngay tại đầu ra của các trạm bơm ly tâm vi sinh để bảo vệ cánh bơm.

4. Van màng clamp (Diaphragm Valve)

• Ưu điểm lớn: Thiết kế đĩa màng cao su cô lập hoàn toàn phần trục van cơ khí với dòng chất lỏng bên trong, triệt tiêu tuyệt đối mọi nguy cơ nhiễm khuẩn từ cụm truyền động. Đây là dòng van có độ sạch cao nhất trong phân khúc vi sinh.

• Ứng dụng phổ biến: Trở thành sự lựa chọn bắt buộc cho các đường ống dẫn nước cất pha tiêm, dung dịch thuốc sinh học và công nghệ cấy men vô trùng.

Thông S Grid Kỹ Thuật Cần Quan Tâm Khi Tra Cứu

Khi tiến hành thiết kế hoặc bóc tách khối lượng mua sắm cho dự án, các kỹ sư cần lưu ý đối chiếu chính xác hệ thông số kỹ thuật định lượng sau:

• Kích thước đường kính danh nghĩa thông dụng: Đầy đủ các size từ nhỏ đến lớn bao gồm DN15, DN20, DN25, DN40, DN50, DN65, DN80 và DN100.

• Vật liệu chế tạo kim loại: Tùy chọn dòng inox 304 (cho các ứng dụng cơ bản) hoặc dòng inox 316L cao cấp (chứa hàm lượng carbon thấp, chống ăn mòn hóa học xuất sắc).

• Hệ tiêu chuẩn kỹ thuật áp dụng: Chế tạo nghiêm ngặt theo các tiêu chuẩn vi sinh quốc tế như tiêu chuẩn DIN (Đức), SMS (Thụy Điển), ISO hoặc tiêu chuẩn 3A (Mỹ).

• Áp suất làm việc định mức: Thiết kế chịu lực áp suất an toàn phổ biến ở cấp PN10 hoặc PN16.

• Giới hạn chịu nhiệt độ môi trường: Dao động ổn định trong khoảng từ âm 10 độ C đến 180 độ C (phụ thuộc vào chất liệu gioăng đệm cao su đi kèm là Teflon, EPDM hay Silicone).

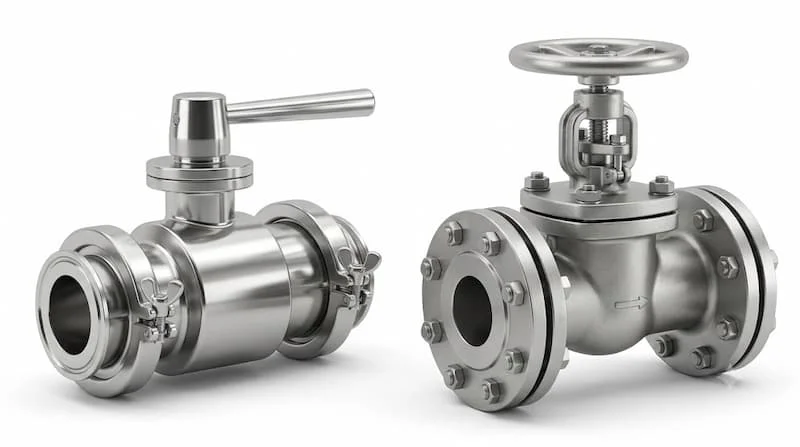

Van Clamp Và Van Mặt Bích Khác Nhau Thế Nào?

Để giúp quý doanh nghiệp có cái nhìn trực quan khi lựa chọn cấu hình thiết bị cho nhà xưởng, dưới đây là bảng phân tích đối chiếu chi tiết:

Tại Sao Kết Nối Clamp Trở Thành Tiêu Chuẩn Trong Hệ Thống Vi Sinh?

Sự chuyển dịch từ các kết nối cơ khí truyền thống sang hệ thống khóa kẹp vi sinh không phải là một xu hướng nhất thời, mà xuất phát từ những lý do khoa học cực kỳ thuyết phục:

• Triệt tiêu hoàn toàn khe hở sinh học: Thiết kế ép phẳng đầu ferrule không để lại bất kỳ khoảng trống hay điểm chết nào dọc hành trình dòng chảy, chặn đứng cơ hội khu trú và hình thành màng sinh học của vi khuẩn.

• Bề mặt inox siêu nhẵn bóng: Lòng van được mài bóng gương giúp giảm ma sát bề mặt, làm cho các phân tử chất lỏng, cặn sữa hay bã bia không thể bám dính bệ đỡ.

• Tối ưu hóa tuyệt đối công nghệ CIP: Khi chạy hóa chất tẩy rửa hoặc xút trong chu trình CIP, dòng lưu chất dễ dàng tiếp cận và cuốn trôi mọi vết bẩn mà không cần phải rã rời từng chi tiết van.

• Chịu đựng dòng nhiệt tiệt trùng SIP: Lớp vật liệu inox 316L cùng gioăng Teflon chịu được những luồng hơi nước siêu nhiệt SIP quét qua để vô trùng hóa hệ thống trước giờ bấm máy sản xuất.

• Tiết kiệm tối đa chi phí cơ hội: Giảm thời gian dừng máy (downtime) của nhà máy xuống mức tối thiểu nhờ tốc độ bảo trì nhanh, gia tăng năng suất tổng thể cho doanh nghiệp.

Ứng Dụng Thực Tế Của Van Clamp Trong Đời Sống Sản Xuất

Thiết bị này đóng vai trò như những người gác cổng thầm lặng bảo vệ độ sạch cho nhiều sản phẩm tiêu dùng hàng ngày:

1. Nhà máy sản xuất sữa và sản phẩm từ sữa

Lắp đặt trực tiếp trên các trục đường dẫn sữa tươi nguyên liệu từ bồn chứa xe tép vào hệ thống tiệt trùng Pasteur, các đường hồi lưu của dung dịch xút rửa vệ sinh CIP định kỳ.

2. Công nghiệp sản xuất bia và đồ uống

Ứng dụng sâu trong hệ thống bồn lên men, đường ống chiết rót bia thành phẩm vào chai, và các dây chuyền pha chế si rô của nhà máy nước giải khát công suất lớn.

3. Ngành sản xuất dược phẩm y tế

Sử dụng dòng van màng vi sinh kết nối nhanh trên đường ống dẫn nước tinh khiết đạt chuẩn WFI (Water for Injection) dùng để pha chế thuốc tiêm, dịch truyền và các loại vắc-xin.

4. Công nghiệp mỹ phẩm và công nghệ sinh học

Lắp đặt tại các bồn phối trộn kem dưỡng da, dầu gội đầu có độ nhớt cao hoặc trong các lò phản ứng sinh học đòi hỏi môi trường vô trùng tuyệt đối để nuôi cấy mô tế bào.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Clamp

Việc thiếu thông tin đồng bộ về các tiêu chuẩn quốc tế rất dễ khiến các nhà thu mua vật tư mắc phải những lỗi kỹ thuật sau:

• Sai lầm 1: Chọn sai tiêu chuẩn kết nối (ví dụ mua thân van theo tiêu chuẩn DIN nhưng cùm clamp và ống dẫn ở nhà xưởng lại gia công theo chuẩn SMS hoặc ISO), dẫn đến việc kích thước đĩa ferrule bị lệch nhau vài milimét và không thể kẹp khít.

• Sai lầm 2: Chủ quan không kiểm tra kỹ chứng chỉ độ bóng bề mặt Ra nội bộ van, mua phải loại van thô chưa được đánh bóng vi sinh chuẩn mực.

• Sai lầm 3: Sử dụng mác inox 304 cho các môi trường chứa hàm lượng clorua cao hoặc axit mạnh như nước mắm, nước trái cây có độ chua lớn, dẫn đến hiện tượng van bị ăn mòn rỗ bề mặt sau một thời gian ngắn.

• Sai lầm 4: Chọn sai chất liệu gioăng làm kín (ví dụ dùng gioăng cao su thường cho đường ống chạy hơi nóng SIP khiến gioăng bị lưu hóa, nứt nẻ và mủn ra lẫn vào dòng sản phẩm).

• Sai lầm 5: Chỉ đo đường kính ngoài của ống mà quên đối chiếu độ dày vách, dẫn đến việc chọn sai kích cỡ đĩa ferrule kết nối thực tế.

Checklist Hướng Dẫn Chọn Van Clamp Phù Hợp Cho Hệ Thống

Để đảm bảo quy trình mua sắm vật tư luôn đạt độ chính xác kỹ thuật 100 phần trăm, quý doanh nghiệp hãy áp dụng bảng checklist 6 bước tiêu chuẩn sau:

• Bước 1: Xác định chính xác đặc tính lý hóa của lưu chất chạy qua van (Độ nhớt, tính axit, có chứa hạt rắn hay không) để chọn dòng van phù hợp.

• Bước 2: Xác định kích thước đường kính danh nghĩa và độ dày vách của hệ thống đường ống thực tế tại phân xưởng.

• Bước 3: Lựa chọn dạng kết cấu van tối ưu cho công đoạn (Chọn van bi nếu cần đóng mở nhanh, chọn van bướm để tiết kiệm không gian, chọn van màng cho phòng dược phẩm sạch).

• Bước 4: Lựa chọn mác vật liệu thép không gỉ phù hợp (Ưu tiên chọn dòng inox 316L cho các vị trí tiếp xúc trực tiếp với hóa chất tẩy rửa hoặc chất lỏng có tính ăn mòn cao).

• Bước 5: Kiểm tra và đối chiếu đồng bộ hệ tiêu chuẩn kỹ thuật của đầu nối clamp (Đảm bảo tất cả cùng theo một chuẩn DIN, SMS hoặc ISO).

• Bước 6: Yêu cầu đơn vị phân phối cung cấp đầy đủ bộ chứng chỉ kiểm định chất lượng vật liệu và chứng nhận xuất xứ CO, CQ chính hãng.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt, Vận Hành Và Bảo Trì

• Trước khi vặn chặt tay vít của cùm clamp, thợ kỹ thuật phải kiểm tra kỹ xem vòng gioăng cao su đã nằm hoàn toàn trong rãnh định vị của hai đầu ferrule chưa. Việc gioăng bị lệch góc khi ép cùm sẽ làm rách gioăng và gây rò rỉ dòng chảy.

• Khi siết khóa kẹp, chỉ cần dùng lực tay vặn vừa đủ chặt cho đến khi cảm thấy kịch ren. Tuyết đối không dùng các thanh nối dài để tăng lực đòn bẩy siết quá căng vì sẽ làm méo đĩa ferrule hoặc làm đứt tai hồng của cùm kẹp.

• Lên kế hoạch bảo trì định kỳ để tháo rời các cụm van ra kiểm tra độ đàn hồi của gioăng cao su. Nếu phát hiện bề mặt gioăng có hiện tượng rạn chân chim hoặc bị chai cứng do nhiệt, phải tiến hành thay thế ngay lập tức để bảo vệ tính vô trùng cho toàn bộ dây chuyền sản xuất.

FAQ - Câu Hỏi Thường Gặp Về Van Clamp

Bản chất kỹ thuật chính xác của cụm từ van clamp là gì trong các tài liệu kỹ thuật?

Đây là thuật ngữ chuyên ngành để chỉ các loại van công nghiệp sử dụng phương thức liên kết bằng khớp nối nhanh Tri Clamp thông qua cùm kẹp định vị, thay vì sử dụng các bước ren vặn hay mặt bích bắt bu-lông truyền thống.

Tại sao dòng van này lại được xem là giải pháp bắt buộc cho ngành chế biến thực phẩm?

Bởi vì thiết bị sở hữu cấu trúc lòng trong được đánh bóng siêu mịn, hoàn toàn không có các khe hở hay rãnh chết kỹ thuật, giúp ngăn ngừa tuyệt đối tình trạng tồn đọng lưu chất tạo điều kiện cho vi khuẩn có hại sinh sôi nảy nở.

Giữa hai mác vật liệu inox 304 và inox 316L, doanh nghiệp nên ưu tiên lựa chọn dòng nào?

Dòng inox 316L sở hữu hàm lượng carbon cực thấp và được bổ sung thêm nguyên tố Molypden, mang lại khả năng chống ăn mòn rỗ và chịu được hóa chất tẩy rửa CIP mạnh tốt hơn rất nhiều so với inox 304. Do đó, các vị trí cốt lõi tiếp xúc trực tiếp với thành phẩm nên ưu tiên chọn inox 316L.

Hệ thống kết nối nhanh bằng cùm kẹp này có đảm bảo không bị rò rỉ áp suất không?

Hoàn toàn không rò rỉ nếu bạn lựa chọn đồng bộ tiêu chuẩn ferrule, đặt gioăng cao su đúng rãnh tâm và siết cùm clamp đúng kỹ thuật lực. Độ kín khít của hệ thống liên kết vi sinh này rất cao, chịu được áp lực làm việc phổ biến của ngành nước và thực phẩm.

Dòng van vi sinh kết nối bằng clamp này có năng lực chịu được nhiệt độ cao hay không?

Khả năng chịu nhiệt của thiết bị rất tốt, có thể làm việc ổn định ở mức nhiệt lên tới 180 độ C. Giới hạn nhiệt độ này phụ thuộc chủ yếu vào đặc tính chịu nhiệt của vật liệu làm gioăng đệm (như gioăng Teflon hay Silicone chịu nhiệt) đi kèm trong cụm van.

Kết Luận: Có Nên Sử Dụng Van Clamp Cho Hệ Thống Vi Sinh?

Tóm lại, việc xây dựng một dây chuyền sản xuất đạt chuẩn vô trùng khắt khe đòi hỏi sự đầu tư đồng bộ và chuẩn xác về mặt vật tư thiết bị. Qua các phân tích sâu sắc từ việc định nghĩa bản chất van clamp là gì, đi sâu bóc tách các đặc tính vận hành của dòng van bi clamp và dòng van bướm clamp chuyên dụng, có thể khẳng định đây chính là chìa khóa vàng cho mọi hệ thống công nghệ vi sinh hiện đại. Bằng việc loại bỏ hoàn toàn các rãnh chết cơ học – nơi trú ẩn yêu thích của vi sinh vật, đồng thời rút ngắn thời gian tháo dỡ bảo dưỡng xuống mức tối đa, dòng thiết bị kết nối nhanh này không chỉ giúp các doanh nghiệp tối ưu hóa chi phí vận hành, nâng cao năng suất lao động mà còn là tấm lá chắn vững chắc bảo vệ thương hiệu của doanh nghiệp trước các rủi ro về an toàn vệ sinh thành phẩm. Đầu tư giải pháp khóa kẹp vi sinh chính là bước đi chiến lược và dài hạn của các nhà máy thông minh ngày nay.
