SDNR Globe Valve: Giải Pháp Van Cầu Một Chiều Tích Hợp Cho Hệ Thống Áp Lực Cao

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc bảo vệ các thiết bị đắt tiền như máy bơm, lò hơi trước hiện tượng dòng chảy ngược là một nhiệm vụ sống còn. Thông thường, các kỹ sư phải lắp đặt kết hợp một van cầu để đóng ngắt và một van một chiều để ngăn dòng hồi lưu. Tuy nhiên, giải pháp truyền thống này vô tình làm tăng gấp đôi số lượng mối nối, tăng nguy cơ rò rỉ và chiếm dụng rất nhiều không gian nhà xưởng. Đó là lý do tại sao dòng sản phẩm Screw Down Non Return Globe Valve ra đời như một cuộc cách mạng trong ngành van công nghiệp. Việc ứng dụng dòng van đa năng này không chỉ giúp tối ưu hóa thiết kế mặt bằng đường ống mà còn nâng cao hệ số an toàn vận hành lên một tiêu chuẩn mới.

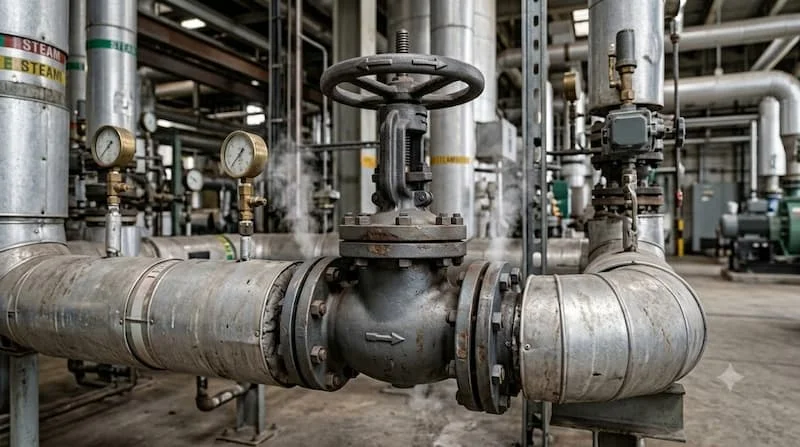

SDNR Globe Valve Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt bản chất luyện kim và chế tạo, sdnr globe valve là viết tắt của cụm từ Screw Down Non Return Globe Valve. Tại thị trường Việt Nam, thiết bị này được biết đến rộng rãi với tên gọi là van cầu một chiều hay van hơi tích hợp chức năng một chiều. Đây là dòng van cơ khí cao cấp cho phép người vận hành thực hiện hai nhiệm vụ cốt lõi trên cùng một thân van duy nhất: Đóng mở chủ động bằng tay và tự động ngăn chặn hoàn toàn dòng lưu chất chảy ngược hướng.

Ý nghĩa cốt lõi của cụm từ viết tắt SDNR

Để hiểu sâu hơn về cơ chế kỹ thuật, chúng ta hãy bóc tách từng ký tự tạo nên tên tuổi của dòng thiết bị này:

• S (Screw): Thể hiện cơ cấu trục ren cơ học dùng để truyền động lực.

• D (Down): Trục ren chuyển động tịnh tiến đi xuống khi người vận hành siết van.

• NR (Non Return): Khả năng tự động chống dòng chảy hồi lưu một cách độc lập.

Hiểu một cách đơn giản và trực quan nhất ở góc độ vận hành: "Khi van được mở ra, lưu chất chỉ được phép di chuyển theo một chiều duy nhất và tuyệt đối không thể chảy ngược lại".

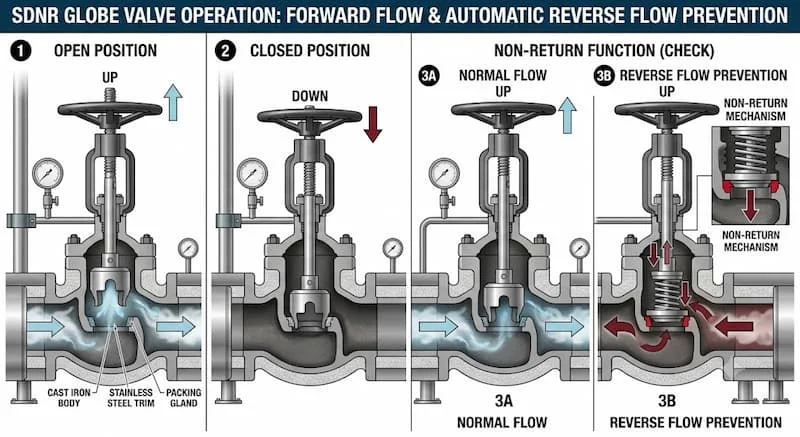

Nguyên Lý Hoạt Động Của Screw Down Non Return Globe Valve

Sự thông minh trong thiết kế của dòng van này nằm ở sự liên kết lỏng giữa trục van và đĩa van, tạo ra ba trạng thái làm việc cực kỳ linh hoạt:

1. Khi van ở trạng thái mở chủ động

Khi người vận hành xoay vô lăng tay quay ngược chiều kim đồng hồ, trục van sẽ di chuyển đi lên. Tuy nhiên, do đĩa van không bị khóa cứng vào trục, nó sẽ được nâng lên khỏi bệ đỡ nhờ áp lực đẩy của dòng lưu chất thuận chiều. Lúc này, dòng hơi hoặc chất lỏng đi qua van một cách thuận lợi theo đúng hướng thiết kế.

2. Khi xảy ra sự cố dòng chảy ngược

Nếu áp suất đầu ra đột ngột tăng cao hoặc áp suất đầu vào bị sụt giảm làm dòng lưu chất có xu hướng quay ngược trở lại, áp lực dòng ngược này sẽ lập tức đè chặt đĩa van xuống ghế van (seat). Quá trình này diễn ra hoàn toàn tự động và tức thời, ngăn chặn tuyệt đối hiện tượng lưu chất tràn ngược về phía nguồn, bảo vệ an toàn cho máy bơm hoặc hệ thống nồi hơi phía trước.

3. Khi van ở trạng thái đóng hoàn toàn

Khi muốn cô lập đường ống để bảo trì, người vận hành chỉ cần xoay vô lăng theo chiều kim đồng hồ. Trục van sẽ tịnh tiến đi xuống và ép chặt đĩa van vào ghế van một cách cơ học. Ở trạng thái này, dòng chảy bị chặn đứng hoàn toàn theo cả hai hướng, mang lại độ kín khít tuyệt đối.

Tại sao dòng van này được đánh giá cao hơn giải pháp truyền thống?

Bởi vì khi mở, lòng van tạo ra một không gian thông suốt cho phép lưu lượng đi qua gần như tối đa, ít gây cản trở hay tạo ra các vùng xoáy hydro động học. Kết cấu cơ khí chắc chắn giúp giảm thiểu hiện tượng mài mòn, mang lại tuổi thọ vận hành rất cao cho các hệ thống chịu nhiệt áp lực.

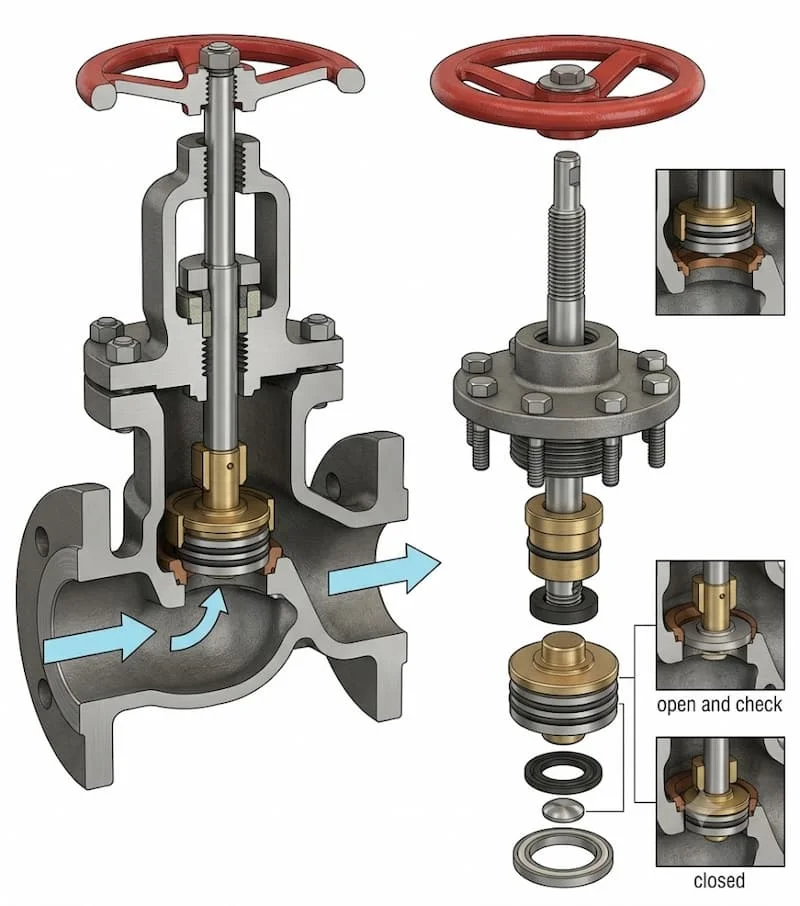

Cấu Tạo Chi Tiết Của Screw Down Non Return Globe Valve

Để hiểu rõ lý do vì sao thiết bị này có thể vận hành đa năng, chúng ta hãy cùng phân tích sâu vào kiến trúc cấu tạo Screw Down Non Return Globe Valve chuẩn công nghiệp:

1. Thân van (Body)

Phần vỏ chịu lực chính của thiết bị, được thiết kế theo dạng chữ ngã (hơi bầu) đặc trưng của dòng van cầu. Vật liệu đúc thân van rất đa dạng để đáp ứng các phân khúc môi trường khác nhau như gang cầu, thép đúc, đồng thau, inox 304 hoặc inox 316.

2. Đĩa van (Disc)

Đây là trái tim của hệ thống chống chảy ngược. Khác với van cầu thông thường có đĩa van khóa chết vào trục, đĩa van của dòng SDNR được thiết kế với cơ cấu dẫn hướng đặc biệt, có thể trượt lên xuống tự do dọc theo trục van dưới tác động của áp suất lưu chất.

3. Trục van (Stem)

Được làm bằng thép hợp kim cường độ cao hoặc inox mài bóng. Trục van chỉ làm nhiệm vụ ép đĩa van xuống khi đóng hoặc giới hạn hành trình mở của đĩa van, chứ không kéo đĩa van lên một cách cưỡng bức.

4. Nắp van (Bonnet)

Bộ phận bọc kín phía trên thân van, giữ cố định trục van và hệ thống gioăng chèn (packing), giúp bảo vệ toàn vẹn các cơ cấu truyền động bên trong khỏi sự xâm nhập của bụi bẩn ngoại cảnh.

5. Ghế van (Seat)

Vòng làm kín được ép chặt hoặc hàn trực tiếp vào thân van. Bộ phận này thường được tôi cứng bề mặt bằng các hợp kim chống mài mòn để đảm bảo không bị rỗ, xước khi đĩa van va đập liên tục trong quá trình ngăn dòng ngược.

Các Loại Screw Down Non Return Globe Valve Phổ Biến Trên Thị Trường

Dựa vào vật liệu đúc thân và môi trường ứng dụng thực tế, phân khúc này được chia thành các nhóm sản phẩm đặc trưng:

SDNR Globe Valve bằng chất liệu gang

• Đặc điểm: Chi phí đầu tư vật tư rất thấp, trọng lượng tầm trung.

• Ứng dụng: Chuyên dùng cho các hệ thống dẫn nước sạch, nước làm mát công nghiệp ở dải áp lực trung bình.

SDNR Globe Valve bằng chất liệu đồng

• Đặc điểm: Năng lực kháng muối mặn và chống rỉ sét bề mặt cực tốt.

• Ứng dụng: Là dòng sản phẩm chiếm thị phần áp đảo trong các hệ thống đường ống tàu biển và ngành hàng hải.

SDNR Globe Valve bằng chất liệu inox

• Đặc điểm: Chế tạo từ inox 304 hoặc inox 316 mang lại khả năng trơ lỳ trước các hóa chất ăn mòn mạnh và axit.

• Ứng dụng: Phổ biến trong ngành hóa chất, chế biến thực phẩm đòi hỏi độ sạch tuyệt đối.

SDNR Globe Valve bằng chất liệu thép đúc

• Đặc điểm: Khả năng chịu nhiệt độ siêu cao và áp suất nén cực đại cực kỳ xuất sắc.

• Ứng dụng: Sự lựa chọn bắt buộc cho các đường ống hơi nóng áp lực cao và hệ thống dầu truyền nhiệt công nghiệp.

Thông Số Kỹ Thuật Quan Trọng Của Screw Down Non Return Globe Valve

Khi tiến hành bóc tách bản vẽ kỹ thuật để mua sắm vật tư, các kỹ sư cần lưu ý các dải thông số định lượng tiêu chuẩn sau:

• Kích thước đường kính danh nghĩa: Đầy đủ các size từ nhỏ đến lớn như DN15, DN20, DN25, DN50, DN100 cho đến DN200.

• Áp suất làm việc định mức: Trải dài trên các cấp áp lực phổ biến bao gồm PN10, PN16, PN25 và cấp áp lực cao PN40.

• Dải nhiệt độ vận hành an toàn: Từ cực âm âm 20 độ C cho đến mức nhiệt cực đại lên tới 400 độ C (tùy thuộc hoàn toàn vào cấu hình vật liệu thân van).

• Kiểu phương thức kết nối: Kết nối nối ren tiêu chuẩn cho các size nhỏ, nối mặt bích chịu lực cho size lớn hoặc hàn kín trực tiếp vào đường ống cho hệ thống siêu áp.

Screw Down Non Return Globe Valve Và Globe Valve Thông Thường Khác Nhau Thế Nào?

Để thấy rõ giá trị kinh tế và công nghệ của dòng van tích hợp này, hãy cùng đặt lên bàn cân so sánh chi tiết với dòng van cầu tiêu chuẩn:

Tại sao đơn giá của van SDNR luôn đắt hơn van cầu truyền thống?

Sự chênh lệch về giá thành xuất phát từ việc thiết bị sở hữu cơ cấu đĩa van trượt tự do và bệ đỡ dẫn hướng vô cùng phức tạp. Quy trình gia công chế tạo đòi hỏi độ chính xác cơ khí cực cao để đĩa van không bị kẹt trong suốt chu kỳ dịch chuyển, đồng thời lớp vật liệu bệ đỡ phải chịu được tần suất va đập cơ học liên tục của dòng chảy ngược.

Ứng Dụng Thực Tế Của Screw Down Non Return Globe Valve

Sở hữu những đặc tính công nghệ ưu việt, dòng thiết bị này là mắt xích không thể thiếu trong nhiều ứng dụng Screw Down Non Return Globe Valve công nghiệp:

• Hệ thống hơi nóng (Steam System): Lắp đặt ngay sau cửa xả của lò hơi (boiler), trên các trục đường ống dẫn hơi chính nhằm ngăn chặn hiện tượng hơi nước ngưng tụ chảy ngược phá hủy lò.

• Hệ thống dầu nóng (Thermal Oil): Bảo vệ các đường ống truyền nhiệt trong nhà máy dệt nhuộm, sản xuất giấy, gỗ công nghiệp.

• Ngành đóng tàu và hàng hải: Sử dụng phổ biến trên các tàu chở hàng lớn cho hệ thống nước làm mát động cơ và đường ống dẫn nhiên liệu dầu thô.

• Trạm bơm áp lực cao: Lắp tại đầu đẩy của máy bơm để thay thế hoàn toàn cho cụm van cầu và van một chiều cồng kềnh, giúp ngăn hiện tượng sụt áp hồi lưu khi dừng bơm đột ngột.

Những Sai Lầm Thường Gặp Khi Chọn Screw Down Non Return Globe Valve

Việc thiếu kinh nghiệm khi duyệt danh mục vật tư rất dễ dẫn đến 5 sai lầm nghiêm trọng sau:

• Sai lầm 1: Chọn sai vật liệu thân van, ví dụ dùng van gang cho hệ thống hơi nóng quá nhiệt vượt ngưỡng chịu đựng của gang.

• Sai lầm 2: Không tính toán đến nhiệt độ làm việc thực tế, dẫn đến gioăng làm kín bị nóng chảy gây rò rỉ cổ van.

• Sai lầm 3: Thợ thi công lắp ngược chiều mũi tên dòng chảy dập nổi trên thân van, khiến hệ thống hoàn toàn bị chặn đứng không thể lưu thông.

• Sai lầm 4: Chọn sai cấp áp suất định mức PN, làm nứt vỡ hoặc biến dạng thân van khi hệ thống chạy kiểm tra áp suất đỉnh.

• Sai lầm 5: Không kiểm tra tiêu chuẩn kết nối mặt bích, dẫn đến việc các lỗ bu-lông không trùng khớp với mặt bích của đường ống sẵn có.

Checklist Hướng Dẫn Chọn Screw Down Non Return Globe Valve Phù Hợp Cho Dự Án

Để quá trình phê duyệt kỹ thuật diễn ra chính xác nhất, các kỹ sư hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau:

• Bước 1: Xác định rõ tính chất của lưu chất chạy trong ống (Hơi nước, dầu nóng, nước mặn hay hóa chất ăn mòn).

• Bước 2: Xác định chính xác nhiệt độ vận hành thực tế ở trạng thái hoạt động liên tục của hệ thống.

• Bước 3: Kiểm tra thông số áp suất làm việc đỉnh để chọn cấp áp lực van (PN16, PN25 hay PN40) phù hợp.

• Bước 4: Lựa chọn vật liệu đúc thân van tối ưu tương ứng với môi trường (Gang, đồng, thép đúc hay inox).

• Bước 5: Xác định tiêu chuẩn kết nối đồng bộ với hệ thống đường ống hiện tại (Nối ren hay chuẩn mặt bích JIS, BS, ANSI).

• Bước 6: Yêu cầu nhà cung cấp xuất trình đầy đủ bộ chứng chỉ kiểm định chất lượng CO và CQ của cơ quan chức năng.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt Và Bảo Trì Hệ Thống

• Khi tiến hành lắp đặt, bắt buộc phải đặt van theo đúng hướng mũi tên chỉ dòng chảy được đúc nổi trên thân van. Do cơ chế hoạt động của đĩa van chịu ảnh hưởng của trọng lực và hướng dòng, việc lắp đặt sai hướng sẽ làm mất hoàn toàn công năng của thiết bị.

• Trong quá trình vận hành, người thao tác nên xoay tay quay từ từ, tuyệt đối không đóng mở đột ngột để tránh hiện tượng sốc áp lực đường ống.

• Công tác bảo trì định kỳ cần chú trọng vào việc tháo nắp bonnet để kiểm tra độ nhẵn mịn của phần đĩa van và bệ đỡ làm kín, đồng thời thay thế lớp cao su packing cổ van nếu phát hiện có hiện tượng rỉ hơi nhẹ.

FAQ - Câu Hỏi Thường Gặp Về Screw Down Non Return Globe Valve

Bản chất chính xác của thuật ngữ sdnr globe valve là gì trong ngành vật tư?

Đây là tên viết tắt của dòng van cầu một chiều tích hợp (Screw Down Non Return Globe Valve), vừa có năng lực đóng ngắt dòng chảy bằng tay quay, vừa có khả năng tự động chống dòng chảy hồi lưu.

Điểm khác biệt lớn nhất giữa van SDNR và van cầu truyền thống là gì?

Điểm khác biệt cốt lõi là van SDNR có cấu trúc đĩa van trượt tự do dọc theo trục, giúp thiết bị có khả năng tự động chặn dòng chảy ngược như một chiếc van một chiều, điều mà van cầu thông thường không thể làm được.

Dòng van tích hợp này có thể sử dụng cho hệ thống hơi nóng công nghiệp được không?

Hoàn toàn được và ứng dụng rất tốt. Đối với môi trường hơi nóng áp lực cao, các kỹ sư luôn ưu tiên lựa chọn dòng van SDNR chế tạo bằng vật liệu thép đúc hoặc inox chịu nhiệt chuyên dụng.

Có thể sử dụng van SDNR để thay thế hoàn toàn cho van một chiều truyền thống không?

Hoàn toàn có thể. Trên các phân đoạn đường ống chật hẹp, van SDNR được dùng để thay thế cho cả cụm van cầu và van một chiều đứng độc lập, giúp tiết kiệm tối đa không gian và giảm thiểu mối nối.

Sản phẩm van cầu một chiều tích hợp này có đắt không?

Giá thành của van SDNR cao hơn van cầu tiêu chuẩn do kết cấu đúc phức tạp hơn. Tuy nhiên, nếu xét tổng thể chi phí mua sắm một chiếc van này vẫn rẻ hơn nhiều so với việc phải mua hai chiếc van rời cộng lại, đồng thời tiết kiệm đáng kể chi phí nhân công lắp đặt.

Kết Luận: Có Nên Sử Dụng SDNR Globe Valve Cho Hệ Thống Của Bạn?

Nhìn chung, việc nâng cao tính đồng bộ và giảm thiểu các rủi ro kỹ thuật luôn là cái đích hướng tới của mọi nhà quản lý công nghiệp. Qua việc phân tích chi tiết từ khái niệm sdnr globe valve là gì, đi sâu bóc tách các chi tiết cơ khí cấu thành trong phần cấu tạo sdnr globe valve và định vị các khu vực ứng dụng sdnr globe valve chiến lược, chúng ta có thể khẳng định đây là một giải pháp công nghệ vô cùng thông minh và mang lại hiệu quả kinh tế rất cao. Bằng việc tích hợp hai công năng cốt lõi của van cầu và van một chiều vào một thực thể duy nhất, thiết bị này không chỉ giúp chủ đầu tư giải quyết triệt để bài toán không gian lắp đặt chật hẹp mà còn giảm thiểu chi phí vật tư, loại bỏ các điểm rò rỉ tiềm ẩn và tăng cường hệ số an toàn cho toàn bộ hạ tầng kỹ thuật. Đây chắc chắn là sự đầu tư chuẩn xác và dài hạn cho bất kỳ hệ thống áp lực cao nào.

Để nhận được sự đồng hành tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư đường ống và nhận bảng báo giá các dòng van cầu một chiều tích hợp chính hãng:

Liên hệ phòng kỹ thuật công nghiệp để nhận tư vấn giải pháp ứng dụng sdnr globe valve miễn phí.
