End Cap Pipe là gì? Giải pháp bịt kín đường ống an toàn và chuyên nghiệp

Trong các hệ thống đường ống công nghiệp, từ cấp thoát nước dân dụng đến các nhà máy dầu khí phức tạp, sự cố rò rỉ tại các đầu ống không được bịt kín thường gây ra những hậu quả nghiêm trọng. Đôi khi, chỉ một chi tiết nhỏ bị xem nhẹ như end cap lại chính là "tử huyệt" khiến toàn bộ hệ thống sụt giảm tuổi thọ, gây lãng phí nguyên liệu, thậm chí là nguy cơ cháy nổ nếu không được xử lý đúng cách.

Vậy, làm sao để chọn đúng loại nắp bịt đầu ống? Vật liệu nào phù hợp với áp suất và hóa chất trong đường ống của bạn? Bài viết này sẽ phân tích từ góc độ kỹ thuật để giúp bạn có cái nhìn toàn diện nhất.

End cap là gì?

End cap (hay nắp bịt đầu ống) là phụ kiện đường ống được thiết kế để đóng kín, ngăn chặn dòng chảy tại các điểm cuối của đường ống. Nó đóng vai trò như một "bức tường" cuối cùng, đảm bảo tính toàn vẹn của áp suất và ngăn chặn vật thể lạ, bụi bẩn hoặc chất ăn mòn xâm nhập vào hệ thống.

Vai trò cốt lõi của phụ kiện này không chỉ nằm ở việc "đóng kín". Nó còn là chốt chặn an toàn trong quá trình thử áp (hydrotest) hoặc bảo vệ các đầu ống chờ trong các dự án thi công dang dở. Dù là trong hệ thống cấp thoát nước, HVAC, hay đường ống truyền dẫn hóa chất, việc sử dụng đúng end cap là bước tiên quyết để bảo vệ toàn bộ cơ sở hạ tầng bên trong.

Nguyên lý & bản chất hoạt động

Để thực hiện chức năng bịt kín, end cap dựa trên các cơ chế kết nối cơ bản để triệt tiêu dòng chảy. Bản chất của quá trình này là tạo ra sự kín khít tuyệt đối giữa mặt trong của nắp và mặt ngoài của đầu ống.

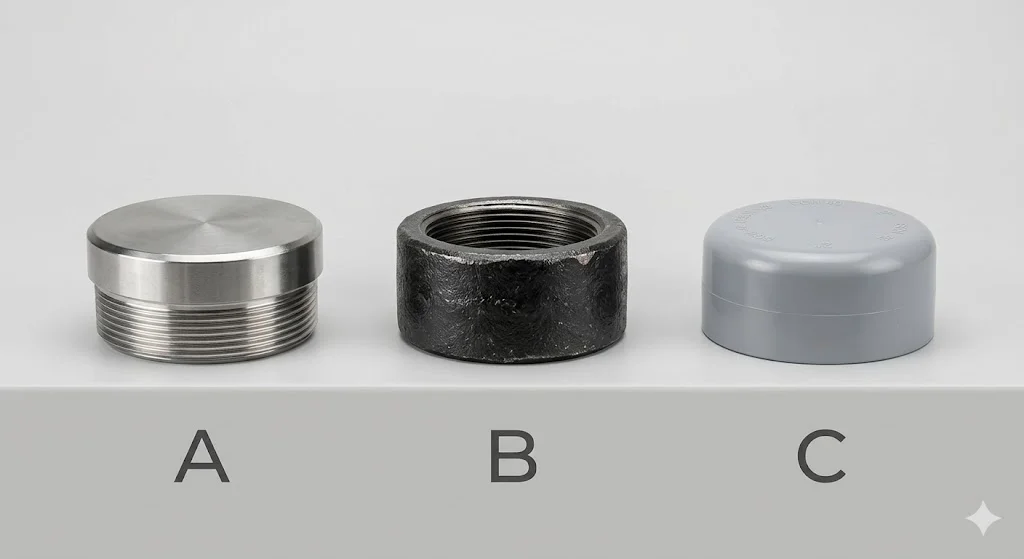

Các phương pháp kết nối phổ biến bao gồm:

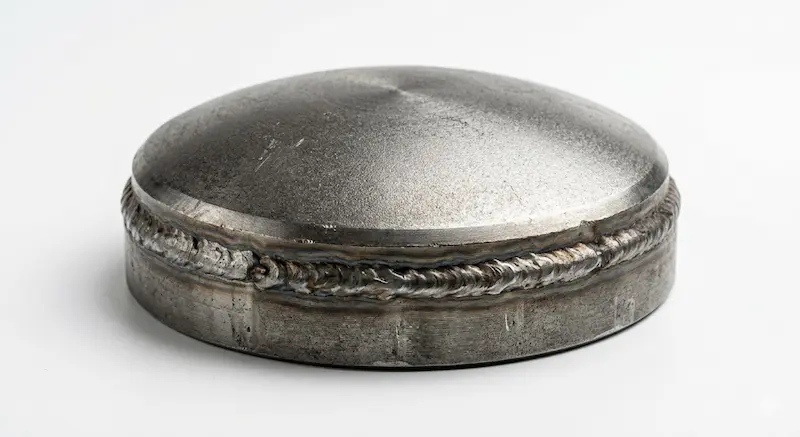

• Hàn (Welded cap): Đây là phương pháp hàn nắp trực tiếp vào thân ống. Đây là dạng kết nối vĩnh viễn, chịu được áp suất cực cao và rung động mạnh.

• Ren (Threaded cap): Sử dụng các bước ren được tiện chính xác để vặn chặt vào đầu ống. Phù hợp với các hệ thống cần tháo lắp hoặc bảo trì định kỳ.

• Lắp ép (Push-fit): Thường thấy trong hệ thống ống nhựa, sử dụng gioăng cao su hoặc keo dán chuyên dụng để tạo độ kín.

Cơ chế kín của end cap phụ thuộc vào độ chính xác của kích thước (dung sai) và khả năng chịu lực của vật liệu. Khi áp suất bên trong ống tăng lên, nắp bịt phải đủ dày và đủ bền để không bị biến dạng, giữ cho lưu chất không thể thoát ra ngoài.

Các loại end cap phổ biến

Trên thị trường hiện nay, việc phân loại end cap thường dựa trên ba tiêu chí chính: vật liệu, phương pháp kết nối và tiêu chuẩn kỹ thuật. Hiểu rõ các phân loại này sẽ giúp bạn tránh được sai lầm trong việc chọn mua vật tư.

1. Phân loại theo vật liệu

• Thép Carbon: Phổ biến nhất trong các hệ thống dẫn dầu, khí, hơi nước nhờ khả năng chịu nhiệt và áp suất tốt, giá thành hợp lý.

• Inox 304, inox 316: Lựa chọn ưu tiên cho ngành thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao (axit, muối).

• Nhựa (PVC, HDPE): Nhẹ, chống ăn mòn hóa học tuyệt vời, thường dùng trong cấp thoát nước dân dụng và hệ thống xử lý nước thải.

2. Phân loại theo phương pháp kết nối

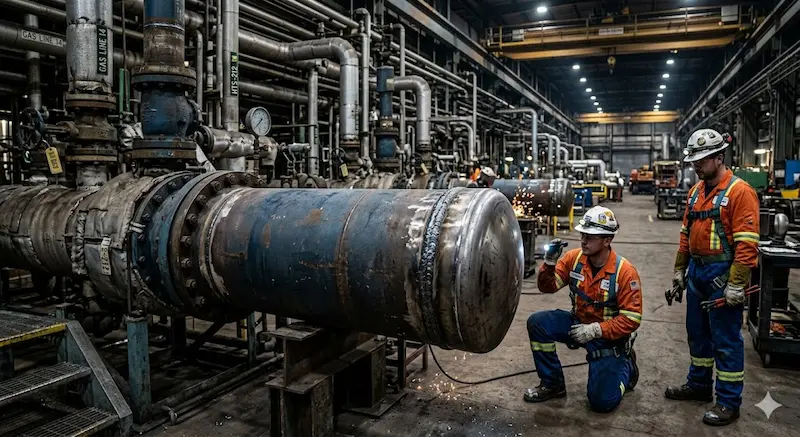

• Butt weld cap (Hàn đối đầu): Loại phổ biến nhất cho đường ống áp lực cao. Nó được hàn trực tiếp vào đường ống, tạo nên một kết cấu đồng nhất và bền vững.

• Threaded cap (Nắp ren): Thường sử dụng cho ống có đường kính nhỏ, thuận tiện cho việc thi công mà không cần máy hàn chuyên dụng.

• Socket cap (Chụp ngoài): Ống được lồng vào bên trong nắp và hàn xung quanh mối nối. Phù hợp cho các hệ thống ống đường kính vừa và nhỏ.

3. Phân loại theo tiêu chuẩn

• ANSI / ASME (Mỹ): Phổ biến nhất trên thế giới với các thông số nghiêm ngặt về độ dày và chịu áp.

• DIN (Đức) & JIS (Nhật): Thường được dùng trong các thiết bị nhập khẩu hoặc các công trình có thiết kế đặc thù theo tiêu chuẩn khu vực.

Thông số kỹ thuật quan trọng

Khi tra cứu catalogue để đặt mua end cap, có 4 thông số "sống còn" mà kỹ sư cần kiểm tra kỹ lưỡng:

1. Đường kính danh định (DN/Inch): Phải tương thích tuyệt đối với kích thước ống (ví dụ: ống phi 60mm thì nắp bịt cũng phải tương ứng).

2. Độ dày (SCH - Schedule): SCH 10, 20, 40, 80... Đây là chỉ số quan trọng quyết định khả năng chịu áp lực. SCH càng cao, thành nắp càng dày, chịu áp càng tốt.

3. Áp suất làm việc (Pressure Rating): Phải đảm bảo nắp bịt chịu được áp suất vận hành tối đa của toàn bộ hệ thống.

4. Tiêu chuẩn sản xuất: Đảm bảo nắp bịt và đường ống cùng hệ quy chuẩn để đảm bảo sự đồng bộ khi lắp đặt.

Sai sót trong các thông số này không chỉ dẫn đến tình trạng không lắp vừa, mà còn là nguy cơ tiềm ẩn gây nổ hệ thống khi áp suất đột ngột tăng cao (water hammer).

So sánh end cap với các phụ kiện khác

Nhiều người thường nhầm lẫn giữa end cap và các loại phụ kiện bịt kín khác. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Kết luận: Nếu bạn cần bịt kín lâu dài và vĩnh viễn, end cap là lựa chọn tối ưu về mặt kinh tế và kỹ thuật. Ngược lại, nếu hệ thống cần tháo lắp thường xuyên để vệ sinh hoặc mở rộng, Blind Flange sẽ là phương án phù hợp hơn.

Khi nào cần sử dụng end cap pipe?

Việc sử dụng end cap xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Chặn các đoạn ống nhánh chưa sử dụng đến hoặc kết thúc đường ống chính.

• Đường ống dầu khí: Bịt kín các đường dẫn áp lực cao sau khi hoàn thiện thi công.

• Nhà máy hóa chất: Đảm bảo môi trường kín, không cho hóa chất bay hơi hoặc rò rỉ ra ngoài.

• Hệ thống HVAC: Bảo vệ các đường ống dẫn khí, gas trong các tòa nhà cao tầng.

Sai lầm thường gặp khi sử dụng

Sự cố hệ thống không chỉ đến từ chất lượng phụ kiện kém, mà phần lớn đến từ sai lầm trong quá trình chọn lựa và lắp đặt:

• Chọn sai vật liệu: Sử dụng thép carbon cho môi trường nước mặn hoặc hóa chất là con đường nhanh nhất dẫn đến rỉ sét và thủng.

• Không kiểm tra áp suất làm việc: Lắp nắp bịt chịu áp thấp vào đường ống áp cao là hành động cực kỳ nguy hiểm.

• Bề mặt không sạch: Lắp nắp khi bề mặt ống còn bụi bẩn hoặc dầu mỡ khiến mối hàn không đạt chất lượng, gây rò rỉ ngay sau khi nghiệm thu.

Hậu quả: Việc rò rỉ không chỉ gây lãng phí tài nguyên mà còn làm giảm áp lực toàn hệ thống, gây tốn kém chi phí bảo trì và có thể dẫn đến dừng sản xuất – thiệt hại không thể đong đếm.

Cách chọn end cap đúng chuẩn

Để đảm bảo an toàn và tối ưu chi phí, hãy tuân thủ Checklist sau:

1. Xác định đường kính ống: Đo chính xác đường kính ngoài và độ dày thành ống.

2. Đánh giá môi trường: Kiểm tra tính chất lưu chất (nước, dầu, khí, hóa chất) để chọn vật liệu tương thích.

3. Xác định áp suất: Chọn cấp SCH phù hợp với áp suất thiết kế hệ thống.

4. Chọn kiểu kết nối: Hàn (vĩnh viễn) hoặc ren (tháo lắp).

5. Kiểm tra chứng chỉ (CO/CQ): Luôn yêu cầu chứng nhận xuất xứ và chất lượng đối với các dự án trọng điểm.

Lưu ý khi thi công và sử dụng

• Làm sạch bề mặt: Luôn mài sạch rỉ sét, dầu mỡ tại vị trí đầu ống trước khi gắn end cap.

• Kỹ thuật hàn: Đối với nắp hàn, cần thực hiện bởi thợ hàn có tay nghề, tuân thủ đúng quy trình hàn (WPS).

• Kiểm tra rò rỉ: Sau khi lắp đặt, bắt buộc phải thử áp bằng nước hoặc khí nén để đảm bảo độ kín tuyệt đối trước khi đưa vào vận hành thực tế.

• [Xem thêm: Giải pháp thi công đường ống công nghiệp an toàn tại đây]

FAQ: Giải đáp thắc mắc thường gặp

1. End cap có thể tháo ra được không?

Nếu là loại nắp hàn, bạn cần cắt bỏ phần nắp và một đoạn ống cũ. Nếu là loại nắp ren, bạn có thể dễ dàng tháo ra bằng dụng cụ vặn thông thường.

2. Nên dùng inox hay thép carbon cho hệ thống dẫn nước sạch?

Inox 304 là lựa chọn tối ưu để đảm bảo vệ sinh, độ bền cao và không bị gỉ sét theo thời gian, dù chi phí ban đầu cao hơn thép carbon.

3. Tại sao chọn End cap pipe thay vì Blind flange?

End cap nhỏ gọn, chi phí thấp hơn và chiếm ít không gian hơn so với mặt bích. Nó là lựa chọn hoàn hảo cho các vị trí cuối ống chật hẹp.

4. End cap  có bị giới hạn áp suất không?

Có. Mỗi loại nắp bịt đều có giới hạn chịu áp dựa trên tiêu chuẩn (SCH). Bạn cần đối chiếu với bảng thông số kỹ thuật của nhà sản xuất trước khi lắp đặt.

Kết luận

End cap tuy là một chi tiết nhỏ trong hệ thống đường ống, nhưng tầm quan trọng của nó là không thể phủ nhận. Việc lựa chọn đúng loại, đúng vật liệu và lắp đặt chuẩn kỹ thuật không chỉ giúp bạn yên tâm về tính an toàn, mà còn giúp tăng tuổi thọ hệ thống và tiết kiệm đáng kể chi phí vận hành, bảo trì về lâu dài End cap pipe.
