Mặt bích máy bơm: Hướng dẫn lựa chọn và lắp đặt chuẩn kỹ thuật

Trong quá trình vận hành hệ thống bơm công nghiệp hay dân dụng, không ít người dùng từng trải qua cảm giác khó chịu khi máy bơm dù hoạt động ổn định nhưng vẫn xuất hiện tình trạng rung lắc, rò rỉ nước tại các mối nối. Nguyên nhân thực tế thường không nằm ở máy bơm, mà xuất phát từ việc lắp sai mặt bích máy hoặc chọn lựa tiêu chuẩn không đồng bộ. Nhiều đơn vị thi công vẫn coi đây chỉ là chi tiết phụ nên thường chọn qua loa, dẫn đến hệ lụy tốn kém chi phí bảo trì sau này.

Thực tế, mặt bích máy chính là yếu tố quyết định đến độ kín, độ ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Bài viết này sẽ phân tích chuyên sâu dưới góc độ kỹ thuật để giúp bạn chọn đúng phụ kiện, đảm bảo máy bơm vận hành bền bỉ.

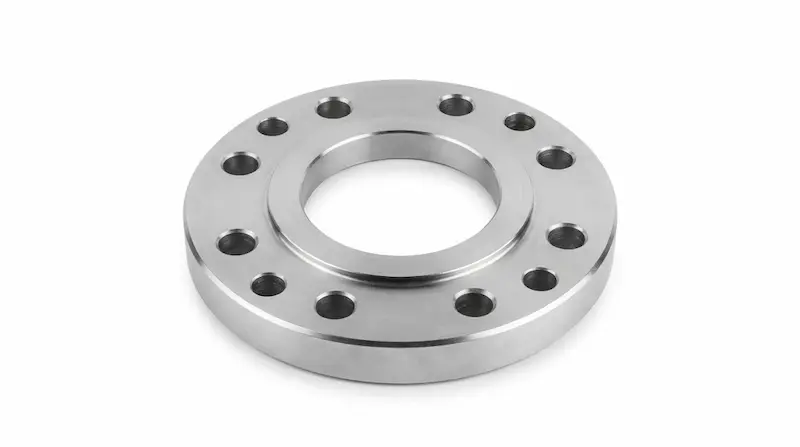

Mặt bích máy bơm là gì?

Mặt bích máy là phụ kiện cơ khí quan trọng, được thiết kế chuyên biệt để kết nối giữa máy bơm và hệ thống đường ống dẫn. Vị trí lắp đặt của chúng thường nằm tại đầu hút (nơi nước đi vào) và đầu xả (nơi nước đi ra) của bơm.

Không đơn thuần là vật kết nối, nó đóng vai trò là "chốt chặn" an toàn. Phụ kiện này tạo ra một kết nối kín khít, chắc chắn, giúp toàn bộ lưu lượng chất lỏng được dẫn truyền mà không bị thất thoát ra môi trường. Ngoài ra, việc sử dụng kết nối mặt bích giúp người vận hành dễ dàng tháo lắp, bảo trì hoặc thay thế máy bơm định kỳ mà không cần phải cắt bỏ toàn bộ đường ống hàn cứng.

Nguyên lý hoạt động của mặt bích máy

Cơ chế hoạt động của mặt bích máy  dựa trên sự kết hợp giữa lực nén và độ kín khít cơ học. Hai mặt bích (một của máy bơm, một của đường ống) sẽ được áp sát vào nhau, với một vòng gioăng làm kín ở giữa. Khi các bu lông được siết chặt, lực ép sẽ làm biến dạng nhẹ gioăng, lấp đầy các khoảng trống siêu nhỏ trên bề mặt, từ đó ngăn chặn dòng chảy áp lực cao bị rò rỉ.

Bản chất của việc này không chỉ nằm ở việc "nối", mà là tạo ra lực ép đồng đều trên toàn bộ chu vi mặt tiếp xúc. Nếu không có mặt bích, hệ thống sẽ thiếu đi sự ổn định trước các rung động sinh ra trong quá trình vận hành máy bơm, dẫn đến nguy cơ nứt vỡ hoặc bung mối nối ngay tại vị trí chịu áp lực lớn nhất.

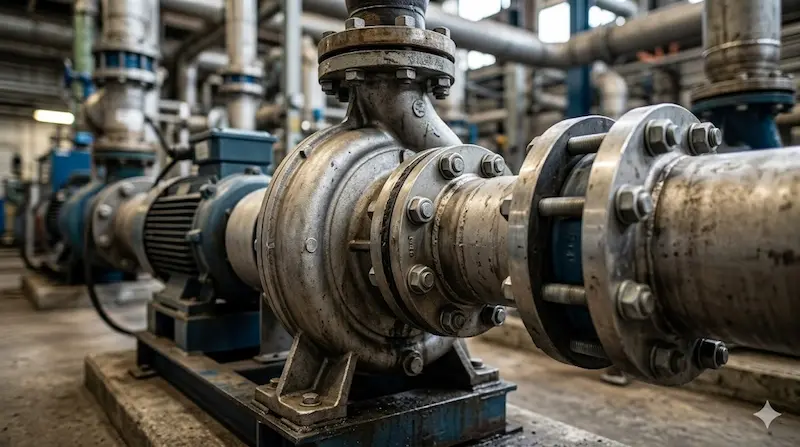

Phân tích chuyên sâu về mặt bích máy

Để làm chủ hệ thống, bạn cần hiểu rõ các chủng loại mặt bích trên thị trường để tránh việc mua nhầm tiêu chuẩn, gây lãng phí tài chính và thời gian.

1. Các loại mặt bích phổ biến

• Theo tiêu chuẩn: Đây là yếu tố quan trọng nhất. Phổ biến nhất là chuẩn ANSI (Mỹ), DIN (Châu Âu) và JIS (Nhật). Mỗi tiêu chuẩn sẽ có số lượng lỗ bu lông và khoảng cách tâm lỗ khác nhau, không thể dùng lẫn lộn.

• Theo kiểu kết nối:

  • Mặt bích hàn cổ (Weld neck): Chịu áp lực cực cao, dùng cho hệ thống công nghiệp nặng.

  • Mặt bích trượt (Slip-on): Dễ căn chỉnh, lắp đặt nhanh, phù hợp cho đa số máy bơm nước thông dụng.

  • Mặt bích mù (Blind flange): Dùng để bịt kín đầu ống, không cho lưu chất đi qua.

• Theo vật liệu: Thép carbon (chi phí tốt), Inox (chống ăn mòn tuyệt đối), Nhựa (dùng cho ống PPR, PVC).

2. Thông số kỹ thuật "sống còn"

Khi đặt mua, bạn bắt buộc phải kiểm tra 4 thông số: DN (đường kính danh nghĩa), PN (áp suất làm việc), Số lỗ bu lông và Khoảng cách tâm lỗ.

• Sai DN: Không lắp được.

• Sai PN: Rò rỉ hoặc vỡ mặt bích khi áp suất bơm lên cao.

• Sai tiêu chuẩn: Lỗ bu lông không khớp, không thể bắt vít.

3. So sánh các loại mặt bích cơ bản

Kết luận: Việc chọn loại nào phụ thuộc hoàn toàn vào áp lực vận hành của máy bơm và môi trường làm việc. Đừng chọn loại đắt nhất, hãy chọn loại phù hợp nhất.

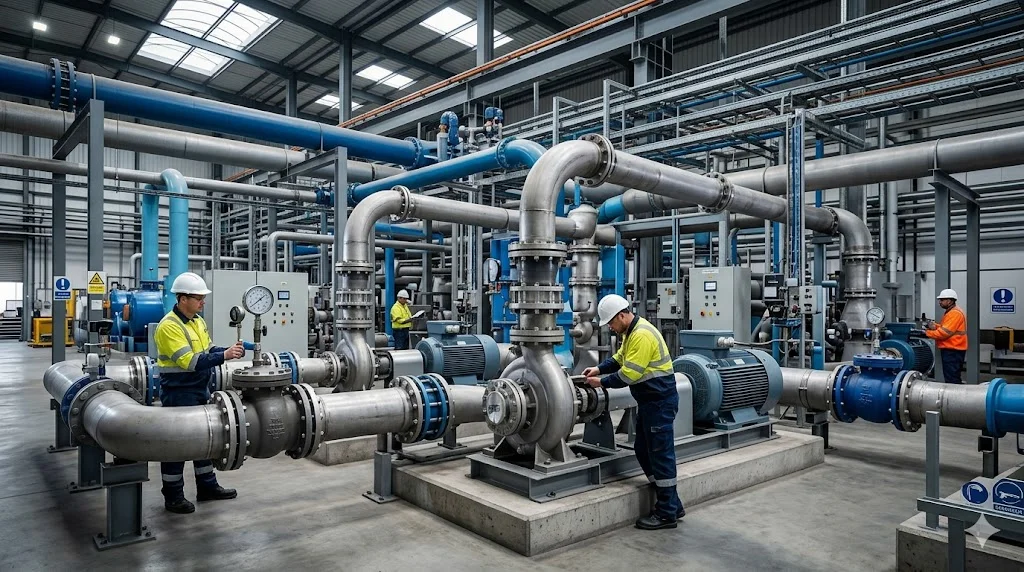

Ứng dụng thực tế

Trong công nghiệp hiện đại, mặt bích máy hiện diện ở mọi nơi:

• Hệ thống bơm nước tòa nhà: Kết nối bơm tăng áp, bơm chữa cháy.

• Hệ thống HVAC: Bơm chiller, bơm tuần hoàn trong điều hòa trung tâm.

• Nhà máy xử lý nước: Hệ thống xử lý nước thải, bơm hóa chất yêu cầu vật liệu chống ăn mòn.

• Công nghiệp nặng: Bơm dầu, bơm nhiên liệu, hóa dầu.

Sai lầm thường gặp: Rất nhiều chủ đầu tư chọn sai tiêu chuẩn (ví dụ: máy bơm chuẩn DIN nhưng mua mặt bích chuẩn ANSI). Hậu quả là lỗ bu lông bị lệch, phải gia công lại hoặc hàn đắp – điều này làm giảm độ bền cơ học của vật liệu, gây ra hiện tượng rung lắc máy bơm và rò rỉ nước liên tục ngay sau khi lắp đặt.

Hướng dẫn lắp đặt chuẩn kỹ thuật

Để hệ thống vận hành bền bỉ như mong đợi, hãy tuân thủ Checklist sau đây trước khi bắt đầu lắp đặt.

Checklist chọn mua mặt bích máy

•  Xác định chính xác DN (đường kính ống) của máy bơm.

•  Kiểm tra tiêu chuẩn flange (trên mác máy bơm thường ghi rõ).

•  Chọn vật liệu tương thích: Inox cho môi trường ăn mòn, thép cho hệ thống cấp nước sạch.

•  Kiểm tra áp lực PN: Luôn chọn PN cao hơn áp suất xả của bơm.

•  Kiểm tra số lượng lỗ bu lông (đừng bao giờ quên bước này).

Lưu ý khi lắp đặt

1. Làm sạch bề mặt: Bề mặt mặt bích và gioăng phải sạch, không dính dầu mỡ hoặc rỉ sét.

2. Siết bu lông hình sao: Tuyệt đối không siết theo chiều kim đồng hồ vòng tròn. Hãy siết theo kiểu hình sao (đối xứng) để lực ép rải đều, tránh làm vỡ gioăng hoặc vênh mặt bích.

3. Độ đồng trục: Đảm bảo đường ống và máy bơm nằm trên một trục thẳng, không bị cưỡng bức (ép) khi lắp.

4. Test áp: Sau khi lắp xong, luôn chạy thử áp lực nước trong 15-30 phút để kiểm tra độ kín trước khi bàn giao.

FAQ: Giải đáp thắc mắc thường gặp

1. Mặt bích máy bơm có cần gioăng không?

Chắc chắn là CÓ. Gioăng là linh kiện làm kín quan trọng nhất. Nếu không có gioăng, mặt kim loại không thể kín hoàn toàn dưới áp lực cao.

2. Có thể dùng chung tiêu chuẩn (ANSI và DIN) được không?

Không. Bạn không thể lắp mặt bích tiêu chuẩn ANSI vào máy bơm tiêu chuẩn DIN vì kích thước vòng tròn lỗ bu lông hoàn toàn khác nhau.

3. Nên chọn Inox hay Thép?

Nếu hệ thống dẫn nước sạch, thép là đủ. Nếu hệ thống dẫn hóa chất, nước mặn hoặc môi trường ẩm ướt, bắt buộc dùng Inox (SUS304/316) để tránh rỉ sét.

4. Bao lâu nên kiểm tra mặt bích một lần?

Định kỳ 3–6 tháng, bạn nên kiểm tra độ siết của bu lông và tình trạng rò rỉ gioăng, đặc biệt với các máy bơm rung lắc mạnh.

5. Có thể tự lắp đặt tại nhà không?

Có, nếu bạn có đầy đủ dụng cụ và hiểu về kỹ thuật siết đối xứng. Tuy nhiên, với các hệ thống công nghiệp lớn, hãy để kỹ thuật viên chuyên nghiệp thực hiện

Kết luận

Mặt bích máy tuy là chi tiết phụ nhưng lại quyết định sự ổn định của cả một hệ thống. Một lựa chọn đúng đắn giúp tăng tuổi thọ máy bơm, giảm thiểu chi phí bảo trì và đảm bảo an toàn vận hành. Đừng để một phụ kiện nhỏ làm gián đoạn công việc của bạn Mặt bích máy bơm.
