HDPE Flange Là Gì? Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Ống HDPE Công Nghiệp

Trong quá trình thi công các công trình hạ tầng, hệ thống ống HDPE (High-Density Polyethylene) thường gặp phải một thách thức kỹ thuật lớn: Làm thế nào để kết nối một đường ống nhựa có tính đàn hồi cao với các thiết bị kim loại cứng như van cổng, máy bơm hoặc đồng hồ đo lưu lượng?

Thực tế, do đặc tính vật liệu, chúng ta không thể tạo ren trực tiếp trên ống HDPE hay sử dụng phương pháp hàn kim loại thông thường. Nếu cố tình sử dụng các mối nối tạm bợ, hiện tượng rò rỉ nước tại điểm tiếp giáp là điều khó tránh khỏi, gây thất thoát tài nguyên và hư hỏng hệ thống. Giải pháp chuyên nghiệp và bền vững nhất chính là sử dụng hdpe (mặt bích HDPE) – cầu nối kỹ thuật đảm bảo độ kín khít và khả năng chịu áp lực vượt trội cho mọi công trình.

HDPE Flange Là Gì? Định Nghĩa Và Cấu Tạo Chi Tiết

HDPE là một loại phụ kiện chuyển đổi chuyên dụng, cho phép kết nối các đoạn ống HDPE với nhau hoặc kết nối ống HDPE với các thiết bị ngoại vi bằng phương pháp ép mặt phẳng thông qua bulong. Đây là thành phần không thể thiếu trong các mạng lưới cấp nước và xử lý nước thải quy mô lớn.

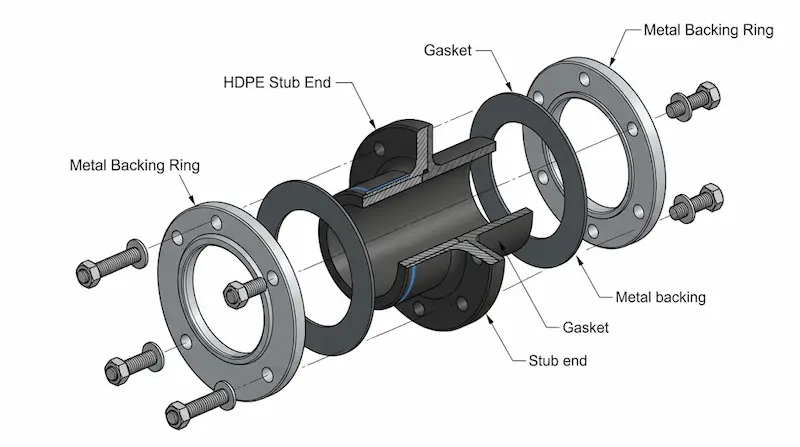

Cấu tạo của một bộ hdpe tiêu chuẩn thường gồm hai phần tách biệt:

• Stub End (Đầu nhựa HDPE): Đây là phần phụ kiện có một đầu để hàn nhiệt (hàn đối đầu hoặc hàn điện trở) trực tiếp vào ống HDPE, đầu còn lại có vành rộng để làm mặt tiếp xúc kẹp gioăng.

• Backing Ring (Vòng đệm kim loại): Một vòng tròn bằng thép hoặc inox có đục lỗ bulong theo tiêu chuẩn. Vòng này được lồng vào phía sau vành của Stub End để làm điểm tựa chịu lực khi siết bulong.

Sự kết hợp này mang lại lợi thế độc đáo: Phần nhựa HDPE đảm bảo tính linh hoạt, chống ăn mòn hóa học, trong khi vòng kim loại cung cấp độ cứng và khả năng chịu lực siết cực lớn để tạo ra mối nối kín khít tuyệt đối.

Nguyên Lý Hoạt Động Và Cơ Chế Kết Nối Của HDPE Flange

Cơ chế vận hành của hdpe dựa trên nguyên lý nén mặt phẳng thay vì sử dụng ma sát ren. Điều này cực kỳ quan trọng vì nhựa HDPE có hệ số giãn nở nhiệt cao, các mối nối ren thông thường rất dễ bị hở khi nhiệt độ môi trường thay đổi.

1. Giai đoạn hàn: Kỹ thuật viên sử dụng máy hàn nhiệt để nối đầu Stub End vào đường ống HDPE chính. Khi nguội đi, hai phần này trở thành một khối đồng nhất về phân tử.

2. Giai đoạn lắp ráp: Vòng Backing Ring được đẩy sát vào vành của Stub End. Một chiếc gioăng cao su (Gasket) được đặt vào giữa hai mặt bích.

3. Giai đoạn siết lực: Các bulong được xỏ qua lỗ trên Backing Ring và siết chặt. Lực siết từ kim loại truyền qua vành nhựa, ép chặt gioăng cao su để ngăn chặn dòng lưu chất rò rỉ ra ngoài.

Tại sao phương pháp này lại ưu việt?

Vì HDPE không thể gia công ren (do tính mềm), hdpe đóng vai trò là một khớp nối trung gian linh hoạt. Thiết kế này không chỉ chịu được rung động và sự co giãn của lòng đất mà còn giúp việc tháo lắp, bảo trì thiết bị trở nên đơn giản hơn bao giờ hết mà không cần phải cắt bỏ đoạn ống chính.

Phân Loại HDPE Phổ Biến Trên Thị Trường

Để đáp ứng các yêu cầu khắt khe từ thủy lợi đến công nghiệp hóa chất, mặt bích HDPE được phân loại dựa trên cấu tạo và tiêu chuẩn kỹ thuật:

Theo thiết kế cấu tạo

• Stub End + Backing Ring (Rời): Loại phổ biến nhất, cho phép xoay vòng kim loại để căn chỉnh lỗ bulong dễ dàng.

• Flange HDPE liền (Integrated Flange): Phần mặt bích và đầu hàn được đúc liền khối hoàn toàn bằng nhựa. Loại này thường dùng cho các đường ống nhỏ hoặc áp suất thấp.

Theo vật liệu vòng đệm (Backing Ring)

• Thép mạ kẽm: Chi phí thấp, độ bền cơ học cao, phù hợp cho hầu hết các công trình cấp thoát nước đô thị.

• Inox 304/316: Khả năng kháng kiềm và axit vượt trội, chuyên dùng trong nhà máy xử lý nước thải hoặc môi trường có độ ăn mòn cao như vùng ven biển.

Theo tiêu chuẩn kỹ thuật

Việc đồng bộ tiêu chuẩn là yếu tố quyết định tính lắp lẫn. Các loại hdpe hiện nay tuân theo:

• DIN (Đức/Châu Âu): Phổ biến nhất tại Việt Nam.

• ANSI (Mỹ): Dùng trong các hệ thống dầu khí hoặc tiêu chuẩn Mỹ.

• JIS (Nhật Bản): Thường gặp trong các dự án có vốn đầu tư ODA Nhật Bản.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn hdpe, kỹ sư cần đặc biệt quan tâm đến các chỉ số sau để đảm bảo an toàn hệ thống:

• Kích thước định danh (DN): Dao động cực rộng từ DN20 cho đến DN1200+, phục vụ từ dân dụng đến các trục đường ống dẫn nước xuyên tỉnh.

• Cấp áp suất (PN): Thường gặp là PN6, PN10, PN16. PN của mặt bích phải tương thích với PN của ống và thiết bị liên quan.

• Chỉ số SDR (Standard Dimension Ratio): Đây là thông số cực kỳ quan trọng. SDR của Stub End phải trùng khớp với SDR của ống HDPE để đảm bảo độ dày thành ống bằng nhau tại mối hàn, giúp mối nối chịu lực đồng nhất.

• Số lỗ và đường kính bulong: Phải khớp tuyệt đối với mặt bích của van hoặc máy bơm đang sử dụng.

Insight chuyên nghiệp: Việc chọn sai SDR hoặc tiêu chuẩn mặt bích là nguyên nhân hàng đầu dẫn đến nứt mối hàn hoặc rò rỉ nước sau khi nghiệm thu công trình. Hãy luôn kiểm tra sự đồng bộ giữa ống và phụ kiện trước khi tiến hành hàn nhiệt.

So Sánh HDPE Với PPR Và PVC Flange

Kết luận: Trong các dự án quy mô lớn, lắp đặt ngoài trời hoặc âm tường trong lòng đất, hdpe là sự lựa chọn không đối thủ nhờ độ bền va đập và khả năng thích nghi với sự sụt lún của địa hình.

Ứng Dụng Thực Tế: Khi Nào Bạn Cần Dùng HDPE?

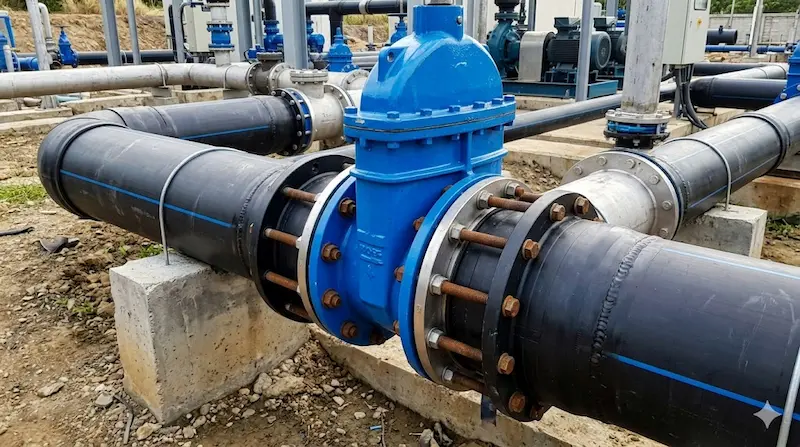

Sự hiện diện của mặt bích HDPE gần như là bắt buộc trong các tình huống:

1. Kết nối thiết bị đầu cuối: Tại các trạm bơm, mặt bích giúp nối ống HDPE dẫn nước vào họng hút/xả của máy bơm kim loại.

2. Lắp đặt van chặn: Khi cần lắp van cổng hoặc van bướm trên đường trục HDPE để điều tiết lưu lượng.

3. Hệ thống cấp nước đô thị: Nối các đoạn ống dài hàng km hoặc chuyển hướng dòng chảy tại các hố ga.

4. Công nghiệp khai khoáng và nước thải: Dẫn bùn, cát hoặc nước thải có chứa hóa chất nhờ khả năng chống ăn mòn tuyệt vời của nhựa polyethylene.

Những Sai Lầm Thường Gặp Khi Thi Công HDPE

• Không sử dụng Backing Ring: Nhiều người lầm tưởng chỉ cần vành nhựa Stub End là đủ. Tuy nhiên, nếu không có vòng kim loại trợ lực, bulong sẽ xé rách vành nhựa khi gặp áp suất cao.

• Siết bulong không đều: Việc siết quá chặt một bên sẽ làm vênh mặt tiếp xúc, gây rò rỉ và làm biến dạng vành nhựa Stub End.

• Hàn sai kỹ thuật: Nhiệt độ máy hàn không chuẩn hoặc bề mặt hàn bị bẩn sẽ làm mối hàn yếu, dễ bị tách rời khi hệ thống tăng áp đột ngột.

Hướng Dẫn Lắp Đặt HDPE Đúng Kỹ Thuật

Để mối nối hdpe bền bỉ cùng tuổi thọ công trình, hãy tuân thủ quy trình 4 bước:

• Bước 1 - Hàn nhiệt: Làm sạch đầu ống và Stub End. Sử dụng máy hàn đối đầu để nối Stub End vào ống theo đúng thời gian và nhiệt độ quy định của nhà sản xuất.

• Bước 2 - Lắp Backing Ring: Sau khi mối hàn nguội, lồng vòng kim loại vào phía sau vành Stub End.

• Bước 3 - Đặt gioăng: Đặt gioăng cao su EPDM hoặc NBR vào giữa hai mặt bích. Đảm bảo gioăng nằm chính tâm để làm kín hiệu quả nhất.

• Bước 4 - Siết bulong: Xỏ tất cả bulong và đai ốc. Thực hiện siết lực theo hình chữ X (đối xứng). Tăng dần lực siết từng bước cho đến khi đạt độ chặt cần thiết, tránh siết một con ốc quá chặt ngay từ đầu.

FAQ: Câu Hỏi Thường Gặp Về HDPE Flange

1. HDPE dùng để làm gì?

Thiết bị dùng để kết nối ống nhựa HDPE với các loại van, máy bơm hoặc giữa các đoạn ống HDPE lớn với nhau nhằm đảm bảo độ kín và thuận tiện cho việc tháo lắp.

2. Có nhất thiết phải dùng backing ring không?

Có. Vòng thép backing ring giúp phân bổ lực siết của bulong đều lên vành nhựa. Nếu không có nó, mặt bích nhựa sẽ bị nứt hoặc biến dạng khi siết ốc.

3. HDPE có thể chịu áp suất bao nhiêu?

Tùy thuộc vào độ dày (SDR) và loại vật liệu, thông thường dao động từ PN6 (6 bar) đến PN16 (16 bar).

4. Có thể tháo lắp lại mặt bích HDPE sau khi sử dụng không?

Hoàn toàn có thể. Đây là ưu điểm lớn nhất so với phương pháp hàn chết, giúp bạn dễ dàng thay thế van hoặc bảo trì máy bơm mà không làm hỏng đường ống.

5. HDPE flange có bền không?

Cực kỳ bền. Nhựa HDPE có tuổi thọ lên đến 50 năm và khả năng chống ăn mòn, chống tia cực tím rất tốt nên có thể dùng cho cả công trình lộ thiên và âm đất.

Kết Luận

Sử dụng hdpe chính là giải pháp kỹ thuật thông minh, giúp giải quyết triệt để bài toán kết nối trong các hệ thống đường ống nhựa hiện đại. Không chỉ đảm bảo độ kín khít, mặt bích HDPE còn mang lại sự linh hoạt và tính bền vững cho toàn bộ cấu trúc hạ tầng. Việc đầu tư đúng chủng loại và thi công đúng kỹ thuật sẽ giúp doanh nghiệp giảm thiểu rủi ro rò rỉ và tối ưu hóa chi phí vận hành dài hạn HDPE flange.
