Flange Steel Là Gì? Giải Pháp Kết Nối Đường Ống Công Nghiệp Đỉnh Cao

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc đối mặt với tình trạng rò rỉ tại các khớp nối hoặc lệch chuẩn khi lắp đặt là nỗi ám ảnh của mọi kỹ sư. Những sự cố này thường bắt nguồn từ việc chọn sai loại mặt bích hoặc không thấu hiểu các tiêu chuẩn kỹ thuật (Flange Standard) khắt khe. Một sai sót nhỏ về thông số áp lực cũng có thể dẫn đến hậu quả nghiêm trọng về an toàn và chi phí vận hành.

Chính vì vậy, flange (mặt bích thép) đã trở thành giải pháp kết nối phổ biến và đáng tin cậy nhất hiện nay. Với khả năng chịu tải cực cao và tính linh hoạt tuyệt vời, flange đóng vai trò là "xương sống" liên kết các đoạn ống, van và thiết bị máy móc. Vậy thực tế có bao nhiêu loại mặt bích thép? Hệ thống của bạn cần loại nào để đảm bảo vận hành trơn tru suốt hàng thập kỷ? Hãy cùng phân tích chi tiết dưới góc nhìn của chuyên gia ngành vật tư công nghiệp.

Flange Steel Là Gì?

Flange là một loại phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông, được chế tạo chủ yếu từ các dòng thép carbon hoặc thép hợp kim. Chức năng chính của nó là tạo ra một điểm kết nối giữa hai đoạn đường ống, hoặc giữa đường ống với các thiết bị như máy bơm, bình áp lực và van công nghiệp.

Khác với phương pháp hàn trực tiếp (vốn cố định và khó sửa chữa), kết nối bằng flange cho phép:

• Khả năng tháo lắp linh hoạt: Dễ dàng tháo rời để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt ống.

• Độ kín khít tuyệt đối: Khi kết hợp cùng gioăng (gasket), mặt bích tạo ra một hệ thống khép kín, ngăn chặn mọi sự thất thoát lưu chất.

• Độ bền cơ học: Chịu được các xung lực, độ rung và sự giãn nở nhiệt trong môi trường công nghiệp nặng.

Nguyên Lý Hoạt Động Của Mặt Bích Thép

Nguyên lý cốt lõi của flange dựa trên sự kết hợp của bộ ba: Mặt bích – Bulong – Gioăng. Đây là một cơ chế nén cơ học tinh vi nhằm tạo ra áp lực bề mặt cực lớn.

Khi lắp đặt, hai mặt bích sẽ được đặt đối diện nhau, ở giữa là một vòng gioăng làm kín (có thể là cao su, chì hoặc thép xoắn). Các bulong được xỏ qua các lỗ trên vành bích và siết chặt. Lực siết này chuyển hóa thành lực ép đồng đều lên bề mặt gioăng, làm gioăng biến dạng nhẹ để lấp đầy các rãnh siêu nhỏ trên bề mặt bích thép.

Kết quả là một mối nối kín nước, kín khí được hình thành. Điểm mấu chốt giúp mặt bích thép vượt trội là phân bổ lực đều. Nếu mặt bích được gia công chuẩn xác và siết đúng kỹ thuật, rủi ro rò rỉ gần như bằng không, ngay cả khi áp suất bên trong đường ống đạt mức hàng trăm Bar.

Các Loại Flange Phổ Biến Trong Công Nghiệp

Tùy vào yêu cầu về áp lực, nhiệt độ và cách thức kết nối, flange được chia thành nhiều dòng chuyên biệt. Việc chọn đúng loại không chỉ đảm bảo an toàn mà còn tối ưu hóa chi phí đầu tư.

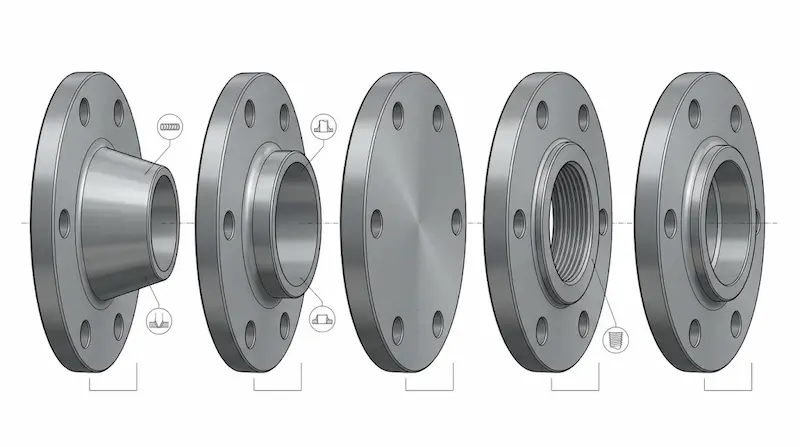

Phân loại theo thiết kế (Type)

• Welding Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu nhiệt và áp suất cực tốt, thường dùng cho hệ thống quan trọng.

• Slip-On Flange (Mặt bích lồng): Đường ống được lồng vào bên trong mặt bích rồi mới hàn. Dễ lắp đặt nhưng khả năng chịu áp thấp hơn loại hàn cổ.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn cách các đoạn ống khi cần bảo trì.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Phù hợp cho khu vực dễ cháy nổ hoặc hệ thống áp suất thấp.

• Socket Weld Flange: Có lỗ khoét sâu để đưa đầu ống vào và hàn một phía, thường dùng cho ống kích thước nhỏ áp lực cao.

Bảng so sánh nhanh các loại mặt bích thép

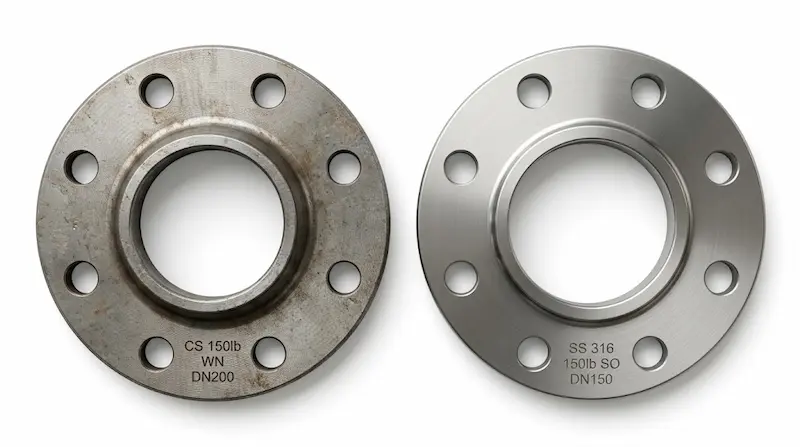

Thông Số Kỹ Thuật Quan Trọng Của Flange

Để một chiếc flange có thể lắp vừa vặn vào hệ thống, bạn phải tuyệt đối tuân thủ các thông số chuẩn hóa quốc tế:

1. Đường kính danh nghĩa (DN): Kích thước định danh của lỗ bích, tương ứng với kích thước ống (ví dụ DN50, DN100).

2. Áp lực (PN / Class): Khả năng chịu áp suất tối đa (ví dụ PN10, PN16 hoặc Class 150, Class 300).

3. Tiêu chuẩn (Standard): Đây là yếu tố sống còn. Bạn không thể lắp một mặt bích chuẩn JIS (Nhật Bản) vào một thiết bị chuẩn ANSI (Mỹ) vì khoảng cách các lỗ bulong hoàn toàn khác nhau. Ngoài ra còn có chuẩn DIN (Đức) và BS (Anh).

4. Vật liệu (Material): * Thép Carbon (A105): Phổ biến nhất, chịu lực tốt.

   • Thép mạ kẽm: Chống rỉ sét bề mặt, dùng cho nước sạch.

   • Thép hợp kim: Chịu nhiệt độ cực cao.



So Sánh Flange Với Inox Và Nhựa

Vì sao trong các ngành công nghiệp nặng, thép vẫn là vật liệu thống trị dù có nguy cơ rỉ sét?

• So với Inox: Flange inox chống ăn mòn tuyệt vời nhưng giá thành cực đắt (thường gấp 3-5 lần thép). Flange cung cấp độ cứng và khả năng chịu lực tương đương với chi phí kinh tế hơn nhiều, đặc biệt là khi được bảo vệ bằng lớp sơn hoặc mạ kẽm.

• So với Nhựa: Mặt bích nhựa nhẹ, rẻ, chống hóa chất nhưng chỉ dùng được cho áp suất thấp và nhiệt độ thường. Trong các hệ thống hơi nóng, dầu khí hay nước cao áp, thép là lựa chọn duy nhất đảm bảo không bị biến dạng hay nứt vỡ.

Kết luận chuyên gia: Chọn thép khi bạn cần sự bền bỉ cơ học tối đa và tối ưu ngân sách cho các hệ thống quy mô lớn.

Ứng Dụng Thực Tế Của Flange

Sự hiện diện của flange bao phủ gần như toàn bộ các ngành sản xuất hiện đại:

• Hệ thống cấp thoát nước: Liên kết các đường ống dẫn nước thô và nước sạch đô thị.

• Ngành dầu khí: Sử dụng mặt bích hàn cổ (WNRF) để chịu đựng áp suất cực lớn từ lòng đất.

• Công nghiệp hóa chất: Kết nối các bồn chứa dung môi (thường dùng thép mạ hoặc sơn epoxy đặc thù).

• Nhà máy thực phẩm & Giấy: Sử dụng tại các cụm máy bơm và nồi hơi truyền nhiệt.

Khi Nào Nên Dùng Flange Steel?

Bạn nên ưu tiên mặt bích thép khi dự án yêu cầu:

1. Áp lực vận hành cao: Từ PN16 trở lên, nơi mà các mối nối ren hoặc nối nhanh nhựa không còn an toàn.

2. Đường ống kích thước lớn: Từ DN50 trở lên, việc hàn mặt bích giúp cấu trúc hệ thống vững chắc hơn.

3. Cần bảo trì thường xuyên: Những vị trí máy móc cần tháo ra kiểm định định kỳ thì kết nối bích là bắt buộc.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Thi Công

Đừng để hệ thống triệu đô bị hỏng vì những lỗi cơ bản sau:

• Chọn sai tiêu chuẩn: Lắp mặt bích chuẩn DIN vào van chuẩn ANSI. Kết quả: Lỗ bulong lệch nhau 1-2mm, không thể bắt vít.

• Tiết kiệm gioăng: Sử dụng lại gioăng cũ hoặc chọn sai vật liệu gioăng (ví dụ dùng gioăng cao su cho hơi nóng) dẫn đến rò rỉ tức thì.

• Siết bulong không đều: Siết quá chặt một bên khiến mặt bích bị vênh. Lực siết phải được dàn đều theo sơ đồ hình sao.

• Không tính đến độ ăn mòn: Dùng thép carbon cho môi trường axit mà không có lớp bảo vệ, khiến mặt bích bị "ăn cụt" chỉ sau vài tháng.

Cách Chọn Flange Steel Phù Hợp: Checklist Cho Nhà Mua Hàng

Để quy trình thu mua và lắp đặt diễn ra hoàn hảo, hãy kiểm tra 5 yếu tố sau:

•  DN: Đường kính ống hiện tại là bao nhiêu?

•  PN/Class: Áp suất bơm tối đa là bao nhiêu Bar?

•  Tiêu chuẩn: Hệ thống hiện tại đang theo chuẩn nào (JIS, ANSI hay DIN)?

•  Kiểu kết nối: Cần bích rỗng để hàn ống hay bích mù để bịt đầu ống?

•  Môi trường: Có cần mạ kẽm để chống rỉ hay không?

Lưu Ý Quan Trọng Khi Lắp Đặt Mặt Bích Thép

Kỹ thuật lắp đặt quyết định 50% độ bền của mối nối. Các chuyên gia khuyên rằng:

1. Vệ sinh bề mặt: Đảm bảo mặt bích không có vết xước sâu hoặc gờ thép thừa.

2. Siết lực theo hình sao: Luôn siết các cặp bulong đối xứng để gioăng được ép phẳng hoàn toàn.

3. Kiểm tra áp lực (Hydrotest): Sau khi lắp xong, cần chạy thử áp lực nước cao hơn áp suất vận hành thực tế 1.5 lần để kiểm soát rò rỉ.

Câu Hỏi Thường Gặp Về Flange Steel

Mặt bích thép có bị gỉ không?

Có, thép carbon sẽ oxy hóa trong môi trường ẩm. Giải pháp là dùng mặt bích mạ kẽm nhúng nóng hoặc sơn phủ epoxy chống rỉ.

Nên chọn bích thép hay bích inox cho hệ thống PCCC?

Với hệ thống PCCC, bích thép mạ kẽm là lựa chọn tối ưu nhất vì khả năng chịu lửa tốt và chi phí hợp lý. Inox là không cần thiết trừ khi lắp đặt ở môi trường gần biển.

Sự khác biệt lớn nhất giữa ANSI và JIS là gì?

ANSI thường dùng hệ Inch và Class áp lực (150, 300...), trong khi JIS dùng hệ mm và chuẩn PN (5K, 10K, 20K...). Số lượng lỗ bulong và độ dày đĩa bích hoàn toàn khác nhau.

Có cần dùng máy siết lực khi lắp Flange steel không?

Với các hệ thống áp lực cao (Class 300 trở lên), việc dùng cờ lê lực để đảm bảo mọi bulong có lực siết bằng nhau là cực kỳ quan trọng để tránh vênh bích.

Kết luận

Flange không đơn thuần là một miếng thép đục lỗ; nó là biểu tượng của sự chắc chắn và tính hệ thống trong công nghiệp. Việc lựa chọn đúng mác thép, đúng tiêu chuẩn và tuân thủ quy trình lắp đặt nghiêm ngặt chính là cách tốt nhất để bảo vệ công trình của bạn khỏi những sự cố rò rỉ tốn kém Flange steel.
