Flange DN150: Cẩm nang kỹ thuật toàn diện và hướng dẫn lựa chọn chuẩn xác

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đơn hàng flange vừa về tới công trình nhưng lại không thể lắp vừa vào hệ thống van hiện hữu? Một sai lệch chỉ vài milimet ở tâm lỗ bu lông hoặc việc nhầm lẫn giữa các tiêu chuẩn quốc tế có thể khiến toàn bộ tiến độ dự án bị đình trệ, gây lãng phí hàng chục triệu đồng chi phí nhân công và vật tư.

Thực tế, DN150 là một trong những kích thước phổ biến nhất nhưng cũng dễ gây nhầm lẫn nhất đối với những ai chưa nắm rõ quy đổi từ DN sang inch hoặc chưa phân biệt được sự khác nhau khốc liệt giữa các hệ tiêu chuẩn như JIS, ANSI hay DIN. Bài viết này được thiết kế để cung cấp cho bạn cái nhìn chuyên sâu nhất về flange, giúp bạn không chỉ chọn đúng thiết bị mà còn tối ưu hóa công năng vận hành cho hệ thống đường ống của mình.

Flange là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

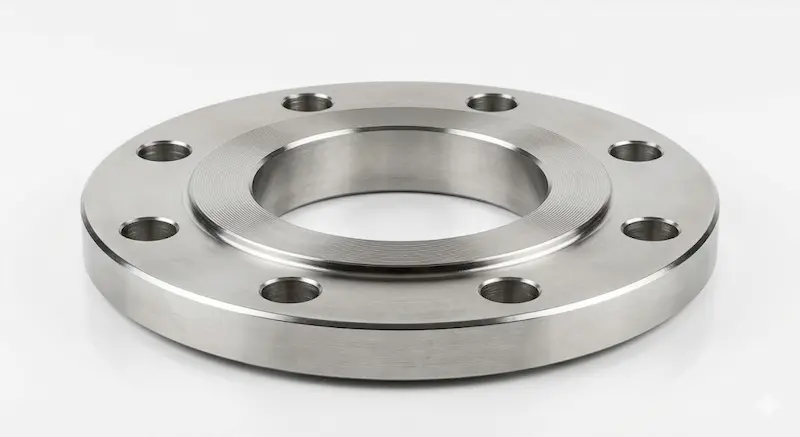

Flange (hay còn gọi là mặt bích DN150) là một phụ kiện cơ khí có hình dạng tròn hoặc vuông, được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị hỗ trợ khác trong hệ thống đường ống. Ký hiệu DN (Diameter Nominal) đại diện cho đường kính danh nghĩa của ống. Cụ thể, DN150 tương ứng với đường ống có đường kính ngoài xấp xỉ 168.3mm (hoặc 6 inch).

Vai trò cốt lõi của flange là tạo ra một mối nối có tính linh động cao. Thay vì hàn chết các bộ phận lại với nhau, mặt bích cho phép các kỹ sư dễ dàng tháo rời để kiểm tra, vệ sinh hoặc thay thế linh kiện mà không cần cắt phá cấu trúc đường ống. Đây là mắt xích quan trọng đảm bảo tính liên tục và an toàn cho các dòng lưu chất lưu thông bên trong hệ thống công nghiệp hiện đại.

Nguyên lý hoạt động và cơ chế làm kín của mặt bích DN150

Về bản chất, flange hoạt động dựa trên nguyên lý ép phẳng và làm kín cơ học. Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt bích đối diện nhau, được siết chặt bằng hệ thống bu lông và đai ốc xung quanh chu vi. Tuy nhiên, yếu tố quyết định sự thành bại của mối nối không chỉ nằm ở lực siết mà còn ở bộ phận đệm trung gian: Gasket (Gioăng làm kín).

Khi chúng ta siết bu lông, lực ép cực lớn sẽ tác động lên gasket (có thể là cao su, PTFE hoặc vòng đệm kim loại). Gasket có đặc tính biến dạng dẻo sẽ lấp đầy các khe hở li ti và những sai số bề mặt giữa hai mặt bích. Cơ chế này tạo ra một rào cản vật lý ngăn chặn hoàn toàn sự rò rỉ của chất lỏng hoặc chất khí dưới áp lực cao. Nếu thiếu gasket hoặc siết lực không đều, hệ thống sẽ ngay lập tức xuất hiện hiện tượng rò rỉ, dẫn đến sụt giảm áp suất và nguy cơ mất an toàn cháy nổ.

Phân loại flange phổ biến: Đặc điểm và ứng dụng

Trong kỹ thuật, việc chọn đúng kiểu dáng mặt bích quan trọng tương đương với việc chọn đúng kích cỡ. Dưới đây là các loại flange được sử dụng rộng rãi nhất:

1. Slip-on Flange (Mặt bích rỗng)

Đây là loại mặt bích có lỗ trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong.

• Ưu điểm: Dễ dàng căn chỉnh, chi phí sản xuất thấp và kỹ thuật hàn đơn giản.

• Nhược điểm: Khả năng chịu áp suất thấp hơn loại cổ cao (Weld Neck).

• Ứng dụng: Thường dùng trong các hệ thống nước sạch, PCCC hoặc các đường ống áp suất thấp.

2. Weld Neck Flange (Mặt bích cổ cao)

Loại này có một phần cổ dài được thiết kế để hàn đối đầu trực tiếp với ống.

• Ưu điểm: Khả năng chịu lực cực tốt, chịu được sự thay đổi nhiệt độ đột ngột và rung lắc mạnh.

• Ứng dụng: Chuyên dùng trong ngành dầu khí, hóa chất và các hệ thống hơi nóng áp suất cao.

3. Blind Flange (Mặt bích mù)

Đây là loại mặt bích không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các đầu chờ.

• Ưu điểm: Cho phép mở rộng hệ thống dễ dàng trong tương lai và hỗ trợ test áp đường ống.

• Ứng dụng: Lắp đặt tại các vị trí cuối của hệ thống hoặc các nhánh chờ thiết bị.

4. Threaded Flange (Mặt bích ren) và Socket Weld

• Threaded: Kết nối bằng ren, không cần hàn, phù hợp cho môi trường dễ cháy nổ.

• Socket Weld: Ống được đưa vào một lỗ bậc và hàn một phía, thường dùng cho các kích thước nhỏ nhưng vẫn rất hiệu quả ở DN150 trong một số ứng dụng đặc thù.

Thông số kỹ thuật chi tiết của flange DN150

Để đảm bảo tính đồng bộ, việc tra cứu bảng thông số kỹ thuật là bắt buộc. Một chiếc flange chuẩn cần đáp ứng các trị số sau:

Phân tích vật liệu:

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm.

• Thép Carbon: Giá thành rẻ, độ cứng cao, dùng cho nước, dầu, khí nén thông thường.

• Gang: Thường dùng cho hệ thống thoát nước hoặc nông nghiệp do tính kinh tế.

So sánh tiêu chuẩn flange: JIS vs ANSI vs DIN

Đây chính là "điểm mù" khiến nhiều khách hàng chọn sai sản phẩm. Dù cùng gọi là flange, nhưng mặt bích theo tiêu chuẩn Nhật Bản (JIS) không thể lắp chung với tiêu chuẩn Mỹ (ANSI) hay Đức (DIN).

1. Tiêu chuẩn JIS (Japanese Industrial Standards): Thường gặp là JIS 10K, 20K. Ưu tiên sự gọn nhẹ, phổ biến trong các dự án của Nhật và Việt Nam. Tâm lỗ bu lông thường nhỏ hơn các hệ khác.

2. Tiêu chuẩn ANSI (American National Standards Institute): Sử dụng Class 150, Class 300. Độ dày mặt bích và đường kính lỗ bu lông rất lớn, chịu tải cực cao.

3. Tiêu chuẩn DIN (Deutsches Institut für Normung): Tiêu chuẩn châu Âu, ký hiệu theo PN (PN10, PN16). Đây là hệ quy chiếu nghiêm ngặt về độ bền cơ học.

Sai lầm phổ biến: Nhiều người cho rằng chỉ cần đường kính trong vừa ống là lắp được. Tuy nhiên, nếu PCD (khoảng cách tâm lỗ) lệch nhau chỉ 2mm, bạn sẽ không thể xỏ bu lông qua, dẫn đến việc phải khoan lại lỗ hoặc hủy bỏ toàn bộ lô hàng.

DN150 tương đương bao nhiêu inch? Giải đáp quy đổi

Trong ngành ống, việc sử dụng lẫn lộn đơn vị hệ mét (DN) và hệ Anh (Inch) là điều thường xuyên xảy ra. Đối với kích thước này, câu trả lời chính xác là: DN150 tương đương với 6 Inch.

Dưới đây là bảng quy đổi nhanh để bạn dễ dàng giao tiếp với nhà cung cấp:

• DN150 = 6" = Phi 168.3 (mm)

• DN125 = 5" = Phi 141.3 (mm)

• DN200 = 8" = Phi 219.1 (mm)

Hiểu rõ con số này giúp bạn tránh được trường hợp mua mặt bích 6 inch nhưng lại đo đường kính ngoài ống chỉ có 150mm (thực tế ống DN150 có OD là 168mm).

Flange dùng trong những hệ thống nào?

Nhờ kích thước trung bình lớn, flange là "xương sống" trong nhiều lĩnh vực:

• Hệ thống PCCC: Kết nối các đường ống trục chính của tòa nhà cao tầng và các trạm bơm bù áp.

• Cấp thoát nước: Dùng trong các nhà máy xử lý nước thải, trạm thủy lợi.

• Ngành dầu khí: Kết nối các bồn chứa dung tích lớn với hệ thống dẫn truyền.

• Nhà máy thực phẩm/Hóa chất: Sử dụng mặt bích inox để đảm bảo chống nhiễm chéo và chịu đựng môi trường tẩy rửa mạnh.

Sai lầm thường gặp khi lựa chọn và hậu quả

Đừng để một sai sót nhỏ làm hỏng cả dự án lớn. Những sai lầm kinh điển gồm:

1. Chọn sai tiêu chuẩn: Như đã phân tích, lắp JIS vào ANSI là nhiệm vụ bất khả thi.

2. Không kiểm tra áp lực: Dùng mặt bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar sẽ gây biến dạng mặt bích, nổ gioăng và gây nguy hiểm cho người vận hành.

3. Dùng sai vật liệu: Sử dụng mặt bích thép cho nước mặn sẽ dẫn đến rỉ sét thủng lỗ chỗ chỉ sau vài tháng.

4. Lắp sai Gasket: Dùng gasket quá mỏng hoặc không chịu được nhiệt sẽ khiến mối nối luôn trong tình trạng rò rỉ âm ỉ.

Cách chọn flange chuẩn kỹ thuật: Checklist dành cho kỹ sư

Trước khi đặt hàng, hãy kiểm tra 5 yếu tố sau:

•  Tiêu chuẩn là gì? (JIS 10K, ANSI 150, DIN PN16...)

•  Áp suất vận hành thực tế? (Luôn chọn mặt bích có áp suất định danh cao hơn áp suất vận hành 20%).

•  Vật liệu môi chất? (Nước, hóa chất, hơi nóng hay dầu?)

•  Loại kết nối? (Hàn trượt, hàn cổ hay dùng ren?)

•  Số lượng bu lông và kích thước? (Để chuẩn bị vật tư phụ đi kèm).

Lưu ý sống còn khi lắp đặt flange

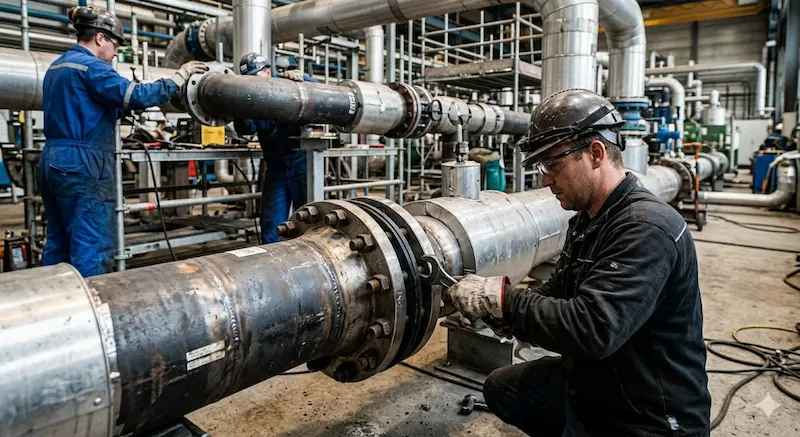

Để đảm bảo độ kín khít 100%, kỹ thuật lắp đặt đóng vai trò quyết định. Quy tắc quan trọng nhất là siết bu lông theo hình sao (đối xứng). Đừng siết chặt hoàn toàn một chiếc bu lông rồi mới sang chiếc tiếp theo; hãy siết nhẹ vòng quanh, sau đó tăng dần lực siết theo các cặp đối diện nhau. Điều này đảm bảo mặt bích ép phẳng đều lên gasket, tránh hiện tượng lệch tâm gây hở.

Ngoài ra, sau khi hệ thống vận hành ổn định (khoảng 24-48h), nên thực hiện siết lại (re-torque) vì dưới tác động của áp lực và nhiệt độ, bu lông có thể bị giãn nở nhiệt nhẹ.

FAQ - Câu hỏi thường gặp về Flange dn150

1. Flange dn150 có phải là 6 inch không?

Đúng, trong hầu hết các quy chuẩn kỹ thuật, DN150 tương đương với ống 6 inch (OD 168.3mm).

2. Flange DN150 dùng cho áp lực bao nhiêu?

Tùy vào độ dày và tiêu chuẩn. Thông thường dao động từ PN10 (10 bar) đến Class 300 (hơn 50 bar).

3. Có thể thay thế flange JIS bằng ANSI không?

Hoàn toàn không. Vị trí các lỗ bu lông và đường kính vòng tròn tâm lỗ của hai hệ này khác nhau, không thể xỏ bu lông qua đồng thời.

4. Tại sao nên chọn inox 316 thay vì 304 cho DN150?

Nếu hệ thống của bạn dẫn nước biển hoặc hóa chất có tính axit mạnh, inox 316 với thành phần Molybdenum sẽ chống ăn mòn lỗ kim tốt hơn nhiều so với 304.

5. Giá flange bao nhiêu?

Giá cả phụ thuộc vào vật liệu và trọng lượng. Mặt bích đúc Trung Quốc sẽ rẻ hơn mặt bích gia công từ thép tấm hoặc hàng nhập khẩu Hàn Quốc/Nhật Bản.

Kết luận

Việc lựa chọn và lắp đặt flange đòi hỏi sự am hiểu sâu sắc về cả tiêu chuẩn quốc tế lẫn điều kiện vận hành thực tế. Một mối nối bền bỉ không chỉ giúp hệ thống hoạt động trơn tru mà còn là lời khẳng định cho uy tín của đơn vị thi công Flange dn150.
