Flange 22mm: Kỹ thuật chọn lựa và thông số lắp đặt chuẩn xác nhất

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc kết nối các thành phần sao cho vừa khít và chịu áp tốt là ưu tiên hàng đầu. Tuy nhiên, một tình huống oái oăm thường xuyên xảy ra: Bạn đặt mua một mặt bích (flange) dựa trên phép đo thủ công là 22mm, nhưng khi lắp đặt lại phát hiện lỗ bulong không khớp hoặc đường kính trong bị lệch.

Vấn đề nằm ở chỗ: "22mm" là kích thước ống thực tế, đường kính danh định (DN) hay chỉ là một thông số đo tạm thời? Việc nhầm lẫn giữa các tiêu chuẩn JIS, DIN hay ANSI có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, hỏng hóc thiết bị và lãng phí chi phí thay thế toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu về flange, giúp bạn nắm vững thông số kỹ thuật để đưa ra quyết định mua hàng chính xác nhất.

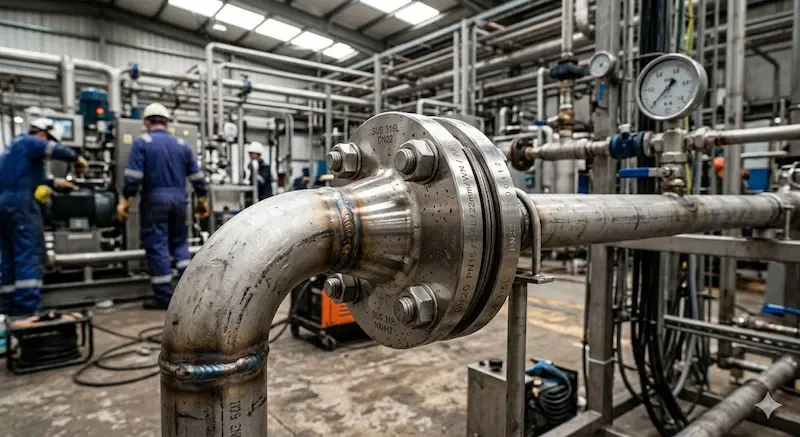

Flange là gì? Định nghĩa và vai trò kỹ thuật

Flange là một loại mặt bích có kích thước liên quan đến đường kính ống xấp xỉ 22mm. Trong thực tế ngành ống, con số 22mm thường tương ứng với đường kính ngoài (OD) của ống inox hoặc ống đồng có kích thước DN20 (theo một số tiêu chuẩn nhất định) hoặc các hệ ống kỹ thuật đặc thù.

Về cơ bản, thiết bị này đóng vai trò là "mối nối cơ động" giữa ống với ống, ống với van, hoặc giữa ống với các thiết bị đo lường. Khác với phương pháp hàn trực tiếp, mặt bích cho phép người dùng dễ dàng tháo lắp để bảo trì hoặc vệ sinh hệ thống.

Cấu tạo của một flange tiêu chuẩn bao gồm:

• Thân mặt bích: Phần đĩa kim loại chịu lực chính.

• Lỗ bulong: Được khoan chính xác theo vòng chia để kết nối với mặt bích đối diện.

• Bề mặt làm kín (Facing): Nơi tiếp xúc trực tiếp với gioăng (gasket) để ngăn chặn rò rỉ.

Nguyên lý hoạt động của flange trong hệ thống áp suất

Nguyên lý vận hành của flange dựa trên cơ chế tạo lực ép cơ học lên bề mặt làm kín. Để một hệ thống không bị rò rỉ, flange không bao giờ hoạt động đơn lẻ mà luôn đi theo bộ gồm: 2 mặt bích đồng nhất, 1 gioăng đệm và hệ thống bulong đai ốc.

Khi chúng ta siết các bulong, lực ép sẽ truyền từ thân mặt bích xuống lớp gioăng ở giữa. Gioăng (thường làm bằng cao su, PTFE hoặc chì) sẽ bị biến dạng nhẹ để lấp đầy các khe hở li ti trên bề mặt kim loại, từ đó tạo ra một rào cản tuyệt đối ngăn chất lỏng hoặc khí thoát ra ngoài.

Hiệu quả của nguyên lý này phụ thuộc vào hai yếu tố: Độ phẳng của bề mặt flange và lực siết bulong đồng đều. Nếu flange bị vênh hoặc siết lực không đều, hệ thống sẽ xuất hiện các điểm yếu về áp suất, dẫn đến hiện tượng "thổi bay" gioăng khi áp lực bên trong tăng cao.

Các loại flange phổ biến nhất hiện nay

Tùy vào yêu cầu kỹ thuật về áp suất và cách thức thi công, flange được chia thành các loại hình dáng và chức năng khác nhau:

1. Slip-on Flange (Mặt bích trượt)

Đây là loại phổ biến nhất cho kích thước nhỏ. Ống sẽ được luồn vào bên trong lỗ mặt bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ, nhưng khả năng chịu áp suất cực cao thường kém hơn loại cổ cao.

2. Weld Neck Flange (Mặt bích cổ cao)

Loại này có một phần cổ dài được vát mép để hàn đối đầu với ống. Thiết kế này giúp chuyển hướng ứng suất từ mặt bích sang ống, cực kỳ phù hợp cho các hệ thống rung động mạnh hoặc nhiệt độ cao.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để b bịt kín các đầu ống chờ hoặc ngăn cách các đoạn hệ thống. Đây là phụ kiện thiết yếu trong việc thử áp suất đường ống trước khi nghiệm thu.

4. Threaded Flange (Mặt bích ren)

Thay vì hàn, loại này kết nối bằng ren trong. Nó thường được dùng trong các môi trường dễ cháy nổ (nơi không được phép dùng nhiệt để hàn) hoặc các hệ thống áp suất thấp.

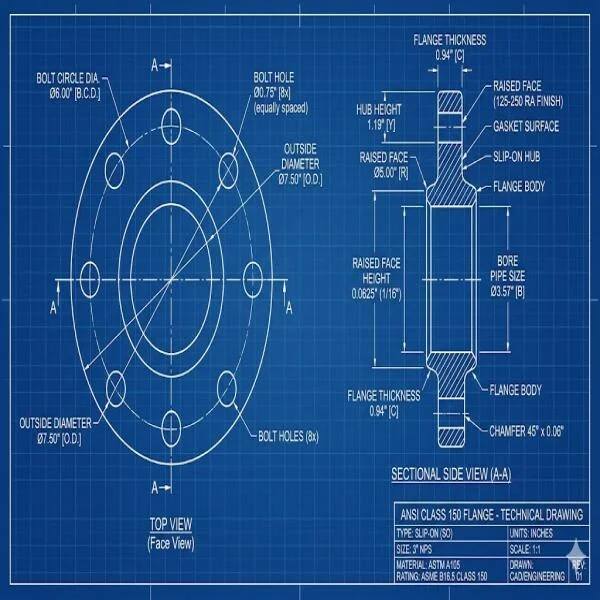

Thông số kỹ thuật và tiêu chuẩn quốc tế của flange 22mm

Khi nhắc đến flange, người kỹ thuật viên chuyên nghiệp sẽ không chỉ nhìn vào con số 22. Bạn cần phải đối chiếu với các hệ quy chiếu tiêu chuẩn sau:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam. Với kích thước gần 22mm, bạn nên kiểm tra tiêu chuẩn JIS 5K, 10K hoặc 16K cho size 20A (DN20).

• Tiêu chuẩn DIN (Đức/Châu Âu): Thường sử dụng các mức áp suất PN10, PN16. Ống 22mm thường tương ứng với hệ ống metric trong các nhà máy có vốn đầu tư châu Âu.

• Tiêu chuẩn ANSI/ASME (Mỹ): Sử dụng Class 150, 300... Tuy nhiên, hệ ANSI thường dùng cho size inch (ví dụ 3/4 inch), có kích thước thực tế khác biệt đôi chút so với 22mm.

Vật liệu cấu tạo:

• Inox 304: Chống rỉ sét tốt, dùng cho nước sạch và môi trường thông thường.

• Inox 316: Kháng hóa chất, dùng cho nước biển hoặc thực phẩm.

• Thép carbon (SS400, A105): Giá rẻ, chịu lực tốt, thường được mạ kẽm để chống ăn mòn.

So sánh flange với các kích thước lân cận (21mm và 25mm)

Sự nhầm lẫn giữa 21mm, 22mm và 25mm là nguyên nhân hàng đầu dẫn đến việc đổi trả hàng trong ngành vật tư cơ khí.

• Về kích thước: 21mm thường là tiêu chuẩn ống nhựa hoặc ống sắt DN15 (1/2 inch). 25mm thường là DN20 (3/4 inch) theo hệ sắt. 22mm thường rơi vào hệ ống Inox vi sinh hoặc ống đồng.

• Độ kín và tương thích: Chỉ cần sai lệch 1mm, bạn sẽ không thể thực hiện mối hàn Slip-on chắc chắn. Lỗ hở quá lớn khiến mối hàn bị yếu, trong khi lỗ quá chật sẽ không thể luồn ống.

• Khả năng chịu áp: Mỗi size mặt bích đi kèm với số lỗ bulong và độ dày đĩa khác nhau. Việc "ép" một mặt bích size này dùng cho ống size khác sẽ phá vỡ tính đồng nhất về chịu tải của toàn bộ đường dây.

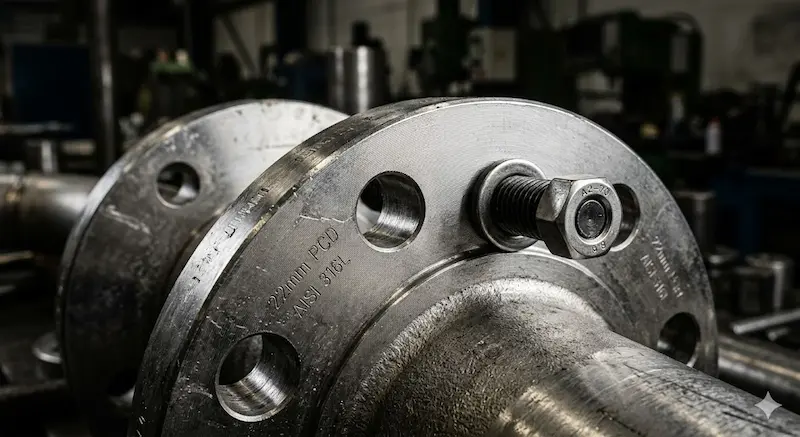

Ứng dụng thực tế của flange

Mặt bích kích thước nhỏ như flange được ứng dụng rộng rãi trong các lĩnh vực đòi hỏi sự tinh gọn nhưng vẫn đảm bảo độ chắc chắn:

1. Hệ thống thực phẩm và dược phẩm: Sử dụng các loại flange inox 316 kích thước 22mm để kết nối các đường ống dẫn tinh chất, nước cất hoặc hóa chất lỏng.

2. Hệ thống khí nén công nghiệp: Trong các xưởng sản xuất, đường ống 22mm là kích thước lý tưởng để dẫn khí nén từ máy nén trung tâm đến các thiết bị đầu cuối.

3. Hệ thống làm lạnh (Chiller): Sử dụng mặt bích để kết nối các cụm van điều tiết trong các máy làm lạnh công suất nhỏ.

4. Xử lý nước thải: Kết nối các bồn chứa hóa chất xử lý với hệ thống bơm định lượng.

Sai lầm thường gặp khi chọn mua flange

Nhiều khách hàng khi mua flange thường mắc phải những sai lầm "chí mạng" sau:

• Nhầm giữa DN và mm: DN là kích thước danh nghĩa (nominal size), không phải kích thước đo bằng thước kẹp. Bạn nói "mặt bích 22mm", người bán có thể đưa DN20 hoặc DN25 tùy theo họ hiểu bạn đang nói về đường kính trong hay ngoài.

• Chọn sai tiêu chuẩn: Lấy mặt bích tiêu chuẩn JIS (Nhật) để lắp vào hệ thống tiêu chuẩn DIN (Đức). Dù đường kính lỗ bằng nhau nhưng khoảng cách tâm lỗ bulong sẽ khác nhau, dẫn đến việc không thể xỏ bulong qua.

• Bỏ qua áp suất: Chọn mặt bích PN10 cho hệ thống có áp lực lên đến 15 bar sẽ gây hiện tượng cong vênh mặt bích sau một thời gian ngắn sử dụng.

Hướng dẫn cách chọn Flange 22mm đúng chuẩn (Checklist)

Để đảm bảo chọn đúng loại flange ngay từ lần đầu tiên, hãy tuân thủ Checklist sau:

1. Xác định đường kính ngoài của ống: Dùng thước kẹp đo chính xác ống đang dùng là 21.3mm, 22mm hay 25mm.

2. Xác định tiêu chuẩn hệ thống: Hệ thống của bạn đang theo chuẩn gì? (JIS 10K, DIN PN16, hay ANSI 150). Nếu không biết, hãy đếm số lỗ bulong và đo khoảng cách giữa 2 lỗ đối diện.

3. Lựa chọn vật liệu:

   • Môi trường nước sạch/hơi nóng: Inox 304.

   • Môi trường hóa chất/nước muối: Inox 316.

   • Môi trường dầu/khí thông thường: Thép Carbon.

4. Xác định kiểu kết nối: Bạn muốn hàn trượt (Slip-on), hàn cổ (Weld neck) hay vặn ren (Threaded)?

5. Chọn gioăng phù hợp: Đừng quên mua kèm gioăng cao su hoặc teflon có kích thước tương ứng để đảm bảo độ kín.

Lưu ý quan trọng khi lắp đặt Flange 22mm

Kỹ thuật lắp đặt quyết định 50% độ bền của mối nối. Khi thi công flange, cần lưu ý:

• Siết bulong theo hình sao: Không bao giờ siết chặt vòng tròn theo thứ tự kề nhau. Hãy siết đối xứng (vị trí 12h rồi đến 6h, 3h rồi đến 9h) để mặt bích ép xuống đều, tránh làm biến dạng gioăng.

• Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích song song và đồng trục trước khi siết chặt.

• Vệ sinh bề mặt: Chỉ một hạt cát hoặc vết rỉ sét nhỏ trên bề mặt làm kín cũng đủ để tạo ra kẽ hở cho chất lỏng rò rỉ.

FAQ – Những câu hỏi thường gặp về Flange 22mm

1. Flange có phải là kích thước DN22 không?

Không có tiêu chuẩn DN22 chính thức. Thông thường, ống 22mm sẽ được sử dụng cùng mặt bích DN20 (với ống OD 21-22mm) tùy theo từng hệ tiêu chuẩn cụ thể.

2. Giá mặt bích 22mm bao nhiêu?

Giá phụ thuộc vào vật liệu (inox đắt hơn thép), tiêu chuẩn (áp suất càng cao giá càng tăng) và số lượng đặt hàng. Liên hệ nhà cung cấp để có báo giá theo độ dày yêu cầu.

3. Có thể thay flange 22mm bằng 25mm không?

Không nên. Việc dùng mặt bích quá rộng so với ống sẽ tạo ra khe hở lớn, gây khó khăn cho việc hàn và làm yếu kết cấu chịu lực của mối nối.

4. Nên dùng inox 304 hay 316 cho hệ thống nước?

Nếu là nước sạch sinh hoạt, inox 304 là đủ để đảm bảo độ bền và tiết kiệm chi phí. Nếu là nước thải có chứa hóa chất ăn mòn, hãy chọn inox 316.

Kết luận

Việc lựa chọn flange không đơn thuần là chọn một miếng kim loại theo kích thước đo được. Đó là sự kết hợp giữa kiến thức về tiêu chuẩn quốc tế (JIS, DIN, ANSI), sự hiểu biết về vật liệu và kỹ thuật lắp đặt chính xác. Việc chọn đúng mặt bích ngay từ đầu không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ bạn khỏi những rủi ro rò rỉ và lãng phí tài chính không đáng có Flange 22mm.
