Flange 1 4 Inch: Giải Pháp Kết Nối Nhỏ Gọn Cho Hệ Thống Công Nghiệp Hiện Đại

Trong thế giới kỹ thuật cơ khí và hệ thống đường ống phức tạp, các thành phần kích thước nhỏ thường đóng vai trò sống còn trong việc đảm bảo an toàn và hiệu suất toàn diện. Một ví dụ điển hình chính là Flange 1/4 inch. Mặc dù có kích thước khiêm tốn, loại mặt bích này lại là "khớp nối" không thể thiếu trong nhiều ứng dụng công nghiệp, từ hệ thống đo lường chính xác đến mạng lưới khí nén công suất lớn.

Hiểu rõ về Flange 1/4 không chỉ giúp các kỹ sư thiết kế tối ưu hệ thống mà còn hỗ trợ các nhà vận hành bảo trì hiệu quả, ngăn ngừa những rủi ro rò rỉ hay hỏng hóc đáng tiếc. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về các loại Flange 1/4, thông số kỹ thuật, so sánh với các kích thước khác và những ứng dụng thực tế quan trọng của nó.

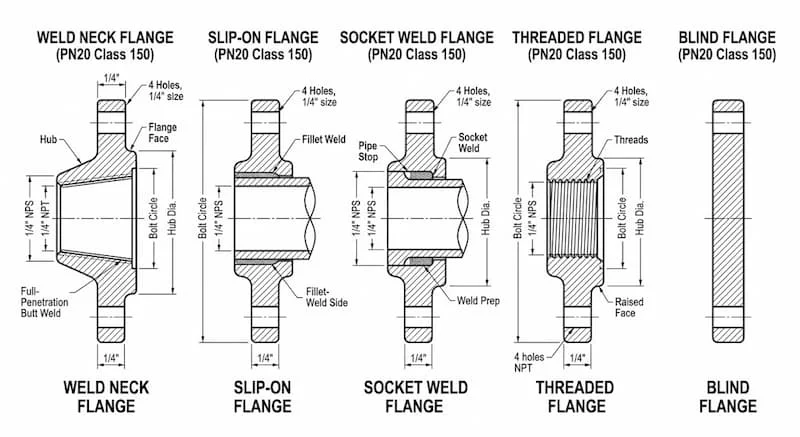

Types of Flange 1 4

Mặt bích (flange) kích thước 1/4 inch không chỉ đơn thuần là một miếng kim loại tròn. Tùy thuộc vào yêu cầu cụ thể về áp suất, nhiệt độ, phương pháp kết nối và môi trường làm việc, có nhiều loại khác nhau được thiết kế để mang lại hiệu quả tối ưu.

1. Weld Neck Flange (Mặt bích hàn cổ)

Đây là loại Flange 1/4 cao cấp, đặc trưng bởi một cái cổ dài, thuôn nhọn được thiết kế để hàn đối đầu (butt weld) trực tiếp với đường ống.

• Ưu điểm: Thiết kế cổ giúp phân bổ ứng suất đồng đều, giảm sự tập trung ứng suất (stress concentration) tại chân mặt bích. Nhờ đó, nó chịu được áp suất và nhiệt độ rất cao, đồng thời có độ bền cơ học vượt trội.

• Ứng dụng: Lý tưởng cho các hệ thống quan trọng như đường ống dẫn dầu khí cao áp hoặc hệ thống hơi nước nhiệt độ cao.

2. Slip-On Flange (Mặt bích hàn trượt)

Loại Flange 1/4 này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó trượt dễ dàng vào ống trước khi được hàn ở cả hai phía (bên trong và bên ngoài).

• Ưu điểm: Cực kỳ dễ lắp đặt và căn chỉnh, chi phí sản xuất và mua sắm thấp hơn so với Weld Neck Flange.

• Nhược điểm: Khả năng chịu áp suất và độ bền mỏi thấp hơn đáng kể so với mặt bích hàn cổ. Thường chỉ dùng cho hệ thống áp suất thấp đến trung bình.

3. Socket Weld Flange (Mặt bích hàn bọc đúc)

Đây là lựa chọn rất phổ biến cho các đường ống kích thước nhỏ như 1/4 inch. Ống được đưa vào một "socket" (bọc đúc) bên trong mặt bích và chỉ được hàn một đường ở phía ngoài.

• Ưu điểm: Phù hợp hoàn hảo với đường ống nhỏ, tạo ra mối nối chắc chắn, chịu được áp suất tương đối cao.

• Ứng dụng: Thường thấy trong các hệ thống thủy lực, khí nén và các đường ống đo lường kích thước nhỏ.

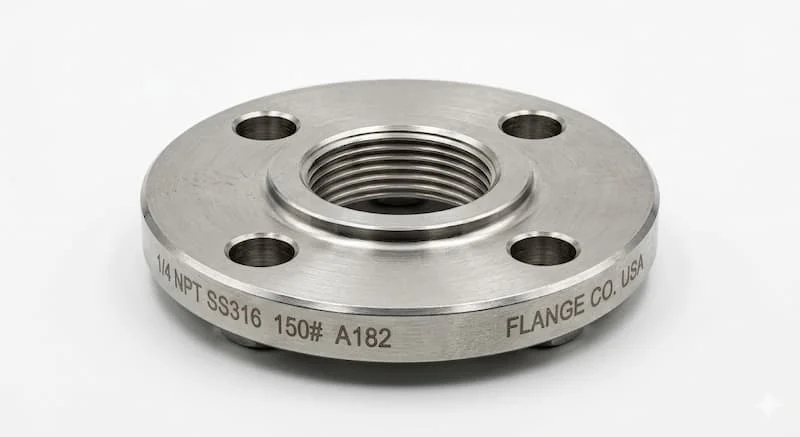

4. Threaded Flange (Mặt bích ren)

Đúng như tên gọi, loại Flange 1/4 này có ren bên trong, cho phép kết nối trực tiếp với ống có ren tương ứng mà không cần phải hàn.

• Ưu điểm: Lắp đặt cực nhanh, dễ dàng tháo dỡ để bảo trì. Cực kỳ hữu ích trong môi trường không cho phép hàn (do nguy cơ cháy nổ) hoặc hệ thống cần tháo lắp thường xuyên.

5. Blind Flange (Mặt bích mù)

Đây là loại mặt bích duy nhất không có lỗ ở giữa. Chức năng chính của nó là để bịt đầu đường ống, van hoặc thiết bị.

• Ứng dụng: Thường dùng để kết thúc một tuyến ống hoặc trong quá trình kiểm tra áp suất (test pressure) của hệ thống.

Dimensions and Specifications of Flange 1/4

Sự đa dạng về loại Flange 1/4 đòi hỏi một hệ thống tiêu chuẩn kỹ thuật chặt chẽ để đảm bảo khả năng lắp lẫn và an toàn. Các nhà sản xuất trên thế giới tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo chất lượng của từng sản phẩm.

1. Pipe Size (Kích thước đường ống)

Kích thước danh nghĩa của đường ống là NPS 1/4 inch. Tuy nhiên, đường kính ngoài (OD - Outside Diameter) của mặt bích sẽ khác nhau đáng kể tùy thuộc vào tiêu chuẩn sản xuất:

• ASME (Mỹ): Tuân theo tiêu chuẩn ASME B16.5.

• DIN (Đức): Tuân theo các tiêu chuẩn DIN tương ứng.

• JIS (Nhật Bản): Tuân theo các tiêu chuẩn JIS.

Việc xác định chính xác tiêu chuẩn của hệ thống là bắt buộc để chọn mua đúng loại mặt bích.

2. Pressure Class (Cấp áp suất)

Đây là một trong những thông số quan trọng nhất. Cấp áp suất xác định áp suất làm việc tối đa và nhiệt độ tối đa mà mặt bích có thể chịu đựng. Các class phổ biến bao gồm:

• Class 150: Cho áp suất thấp.

• Class 300: Cho áp suất trung bình.

• Class 600: Cho áp suất cao.

Áp suất Class cao hơn đồng nghĩa với việc mặt bích sẽ dày hơn, vật liệu bền hơn và có thể chịu được tải trọng lớn hơn.

3. Materials (Vật liệu)

Sự an toàn của mối nối mặt bích phụ thuộc rất lớn vào vật liệu chế tạo. Các vật liệu phổ biến bao gồm:

• Carbon Steel (Thép carbon): Phổ biến nhất, giá thành rẻ, dùng cho các môi trường không ăn mòn. Ví dụ: ASTM A105.

• Stainless Steel (Thép không gỉ - Inox): Chống ăn mòn tuyệt vời, dùng cho ngành thực phẩm, hóa chất. Ví dụ: ASTM A182 F304, ASTM A182 F316.

• Alloy Steel (Thép hợp kim): Dùng cho các ứng dụng đặc biệt, yêu cầu độ bền hoặc khả năng chịu nhiệt cực cao.

4. Standards (Tiêu chuẩn)

Hệ thống tiêu chuẩn quốc tế giúp đảm bảo tính nhất quán và khả năng lắp lẫn toàn cầu. Các tiêu chuẩn phổ biến nhất là:

• ASME B16.5: Tiêu chuẩn mặt bích phổ biến nhất thế giới.

• DIN flange standard: Hệ thống tiêu chuẩn của Đức.

• JIS flange standard: Hệ thống tiêu chuẩn của Nhật Bản.

1/4 Flange vs Other Small Flanges

Trong các hệ thống đường ống kích thước nhỏ, bên cạnh Flange 1/4, chúng ta còn thường gặp các kích thước khác như 1/2 inch và 1 inch. Mỗi kích thước được thiết kế cho những mục đích cụ thể:

Tại sao flange 1 4 được dùng cho instrumentation?

Sự lựa chọn Flange 1/4 inch cho các hệ thống đo lường không phải là ngẫu nhiên:

• Kích thước nhỏ gọn: Tiết kiệm không gian đáng kể trong các bảng điều khiển hoặc hệ thống thiết bị phức tạp.

• Dễ lắp đặt: Đặc biệt là loại Threaded hay Socket Weld, giúp việc kết nối và tháo lắp các thiết bị đo trở nên nhanh chóng.

• Phù hợp hệ thống đo lường: Hầu hết các thiết bị đo như đồng hồ áp suất, cảm biến lưu lượng đều có kết nối đầu vào kích thước nhỏ, tương thích hoàn hảo với Flange 1/4.

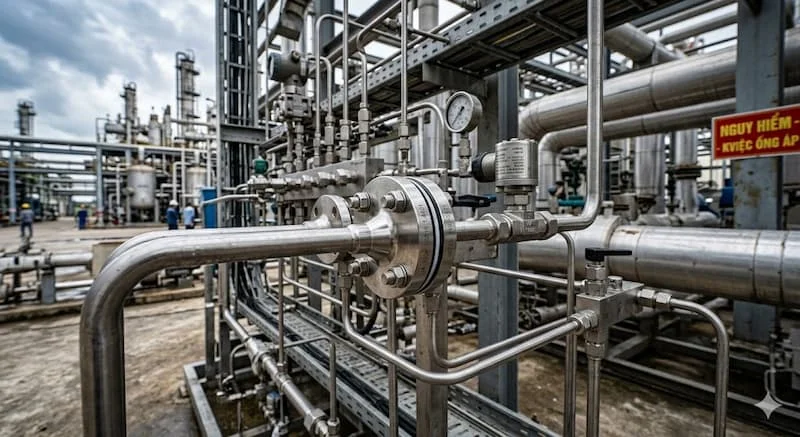

Industrial Applications of Flange 1/4

mặc dù nhỏ bé, Flange 1/4 lại đóng vai trò quan trọng trong việc đảm bảo sự vận hành ổn định và chính xác của nhiều hệ thống công nghiệp then chốt.

1. Instrumentation Systems (Hệ thống đo lường và điều khiển)

Đây là ứng dụng phổ biến nhất của Flange 1/4. Chúng là khớp nối kết nối các thiết bị đo với đường ống chính:

• Pressure gauges (Đồng hồ áp suất): Đảm bảo kết nối kín, chính xác để đo áp suất trong hệ thống.

• Flow measurement systems (Hệ thống đo lưu lượng): Kết nối cảm biến để đo tốc độ dòng chảy của chất lỏng hoặc khí.

• Sensor pipelines (Đường ống cảm biến): Cho phép cảm biến đo nhiệt độ, mức chất lỏng, v.v.

2. Chemical Industry (Ngành công nghiệp hóa chất)

Trong các nhà máy hóa chất, Flange 1/4 thường dùng cho các đường ống nhỏ dẫn các hóa chất đặc biệt hoặc mẫu thử:

• Chống ăn mòn: Thường sử dụng mặt bích stainless steel để chịu được sự ăn mòn của các loại hóa chất mạnh.

• An toàn cao: Mối nối mặt bích cung cấp độ kín và an toàn cao hơn so với các loại khớp nối khác.

3. Gas and Air Systems (Hệ thống khí và khí nén)

mặt bích nhỏ thường dùng trong các mạng lưới phân phối khí nén hoặc khí công nghiệp:

• Hệ thống khí nén: Kết nối các thiết bị khí nén nhỏ.

• Hệ thống nitrogen (Nitơ): Cung cấp nitrogen cho các quá trình sản xuất.

• Hệ thống gas control (Điều khiển khí): Kết nối các van điều chỉnh áp suất, van điện từ trong hệ thống gas.

Sai lầm thường gặp: Việc chọn mua sai sản phẩm có thể dẫn đến hậu quả nghiêm trọng. Đừng bao giờ chọn sai pressure rating, chọn sai material, không kiểm tra flange standard, hoặc lắp gasket sai. Những sai sót này có thể gây rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống [chèn link: tại đây].

How to Choose the Right 1/4 Inch Flange

Việc lựa chọn đúng loại flange 1 4 không phải là điều đơn giản, đòi hỏi các kỹ sư và nhà vận hành phải xem xét kỹ lưỡng nhiều yếu tố kỹ thuật.

1. Pressure Requirement (Yêu cầu về áp suất)

Đây là yếu tố quan trọng nhất. Cần xác định chính xác:

• Áp suất hệ thống: Áp suất làm việc bình thường và áp suất tối đa có thể xảy ra.

• Nhiệt độ vận hành: Nhiệt độ ảnh hưởng trực tiếp đến khả năng chịu tải của vật liệu [chèn link: tại đây].

2. Pipe Material (Vật liệu đường ống)

Mặt bích nên cùng vật liệu với đường ống để:

• Tránh corrosion (Ăn mòn): Sử dụng các vật liệu khác nhau có thể gây ra ăn mòn điện hóa tại mối nối.

• Đảm bảo độ bền: Đảm bảo toàn bộ hệ thống có độ bền cơ học và khả năng chịu nhiệt đồng nhất.

3. Installation Method (Phương pháp lắp đặt)

Lựa chọn loại flange 1 4 phù hợp với kỹ thuật lắp đặt của bạn:

• Welded (Hàn): Chắc chắn nhất, chịu áp suất cao (ví dụ: Weld Neck, Socket Weld).

• Threaded (Ren): Lắp đặt nhanh, dễ tháo dỡ, dùng cho môi trường không cho phép hàn.

4. Standard Compatibility (Tính tương thích của tiêu chuẩn)

Đảm bảo mặt bích bạn chọn phù hợp với hệ thống tiêu chuẩn chung của dự án:

• Hệ thống ASME (Mỹ)?

• Hệ thống DIN (Đức)?

• Hệ thống JIS (Nhật Bản)?

Checklist nhanh:

• Xác định pipe size (1/4 inch)

• Chọn pressure class (ví dụ: Class 150)

• Chọn vật liệu flange (ví dụ: Inox 316)

• Kiểm tra tiêu chuẩn (ví dụ: ASME B16.5)

• Chọn loại flange phù hợp (ví dụ: Socket Weld)

FAQ: Câu Hỏi Thường Gặp

What is a 1/4 inch flange used for?

Flange 1/4 inch thường dùng trong các hệ thống instrumentation (đo lường), mạng lưới khí nén và các đường ống nhỏ dẫn hóa chất, mẫu thử.

What standards apply to 1/4 flanges?

Các tiêu chuẩn phổ biến bao gồm ASME B16.5 (Mỹ), DIN (Đức) và JIS (Nhật Bản).

What materials are used for 1/4 flanges?

Các vật liệu phổ biến bao gồm thép carbon (carbon steel), thép không gỉ (stainless steel - inox) và thép hợp kim (alloy steel).

Can 1/4 flanges handle high pressure?

Có, một số loại như weld neck flange hoặc socket weld flange có thể chịu áp suất cao tùy thuộc vào pressure class được chọn.

Kết Luận

Mặc dù có kích thước nhỏ, flange 1 4 inch lại là một thành phần không thể thay thế trong các hệ thống piping kích thước nhỏ, đặc biệt trong các lĩnh vực then chốt như instrumentation, chemical systems và gas pipelines. Nó là khớp nối quyết định sự chính xác của các phép đo, an toàn của các quá trình hóa chất và hiệu suất của mạng lưới khí nén.

Việc hiểu rõ về các loại flange 1 4, thông số kỹ thuật, cấp áp suất, vật liệu và tiêu chuẩn sản xuất là bắt buộc. Lựa chọn đúng sản phẩm sẽ giúp hệ thống của bạn hoạt động an toàn và hiệu quả hơn. Bạn đang tìm kiếm giải pháp vật tư tối ưu cho dự án của mình? Hãy liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá các loại flange 1 4 chất lượng cao
