Tiêu chuẩn mặt bích ANSI Class 150: Thông số kỹ thuật và cách tra cứu chuẩn xác

Trong lĩnh vực xây lắp đường ống công nghiệp, việc nhầm lẫn các hệ tiêu chuẩn là "cơn ác mộng" đối với bất kỳ kỹ sư hay nhà thầu nào. Một tình huống phổ biến là đội ngũ thi công đặt hàng mặt bích dựa trên niềm tin sai lệch rằng: "Class 150 nghĩa là chịu được áp suất tối đa 150 psi". Kết quả là khi đưa vào vận hành thực tế ở nhiệt độ cao, hệ thống xảy ra hiện tượng rò rỉ nghiêm trọng hoặc mặt bích bị biến dạng do quá tải.

Việc hiểu sai về tiêu chuẩn mặt bích ANSI 150 không chỉ dẫn đến tổn thất về tài chính do phải thay thế vật tư, mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn lao động tại các nhà máy. Để tối ưu hóa chi phí và đảm bảo tính bền vững cho công trình, bạn cần nắm vững bản chất kỹ thuật đằng sau con số "150" này. Bài viết sau đây sẽ phân tích chi tiết từ định nghĩa, thông số kích thước đến nguyên lý chịu áp giúp bạn chọn đúng thiết bị cho hệ thống của mình.

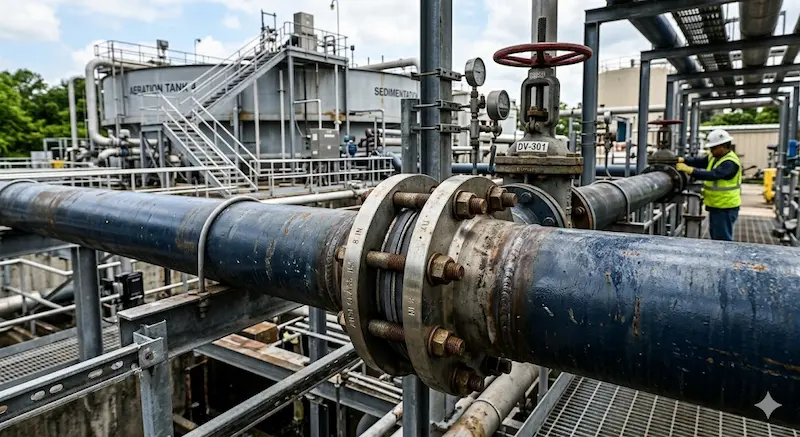

Tiêu chuẩn mặt bích ANSI Class 150 là gì?

Tiêu chuẩn mặt bích ANSI 150 là một quy chuẩn kỹ thuật quy định về kích thước, vật liệu và khả năng chịu áp suất của mặt bích, được ban hành bởi Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Cụ thể, nó tuân theo tiêu chuẩn ASME B16.5 dành cho mặt bích ống và phụ kiện mặt bích.

Class 150 (hay còn gọi là #150) đại diện cho một cấp áp lực danh định trong hệ thống phân loại của Mỹ. Tuy nhiên, có một lưu ý kỹ thuật cực kỳ quan trọng: Class 150 không có nghĩa là áp suất làm việc luôn cố định ở 150 psi. Tùy thuộc vào nhiệt độ vận hành và vật liệu cấu tạo mà áp suất thực tế có thể cao hơn hoặc thấp hơn con số này.

Phạm vi áp dụng của tiêu chuẩn này rất rộng, bao phủ các kích thước đường kính danh định từ DN15 (1/2 inch) đến DN600 (24 inch). Đây được coi là tiêu chuẩn "quốc dân" trong các hệ thống đường ống nhờ tính phổ biến và khả năng tương thích cao với nhiều loại van và thiết bị đo.

Nguyên lý chịu áp của mặt bích Class 150

Khả năng giữ kín và chịu áp của một mối nối mặt bích không chỉ phụ thuộc vào độ dày của đĩa thép. Nguyên lý này là sự kết hợp của ba yếu tố: Lực siết bulong, sự biến dạng của gioăng (gasket) và đặc tính vật lý của vật liệu tại nhiệt độ làm việc.

Trong tiêu chuẩn ANSI Class 150, khả năng chịu áp lực tỷ lệ nghịch với nhiệt độ. Khi nhiệt độ tăng lên, giới hạn bền của kim loại giảm xuống, dẫn đến việc áp suất vận hành an toàn phải hạ thấp. Kỹ thuật viên phải tra cứu bảng Pressure-Temperature Ratings trong tài liệu ASME B16.5 để biết chính xác mặt bích đó chịu được bao nhiêu bar tại nhiệt độ thực tế.

Để ngăn chặn rò rỉ, hệ thống Class 150 sử dụng một vòng chia lỗ bulong cố định để tạo lực ép đều lên bề mặt làm kín (Flange Face). Khi bulong được siết đúng lực, gioăng đệm sẽ bị nén lại, điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích, tạo nên một rào cản tuyệt đối chống lại áp suất lưu chất bên trong.

Bảng thông số tiêu chuẩn mặt bích ANSI Class 150

Việc nắm rõ các thông số hình học là chìa khóa để lắp đặt chính xác. Dưới đây là bảng tra cứu nhanh cho các kích thước phổ biến nhất thường gặp trong thực tế:

Việc sử dụng đúng số lỗ bulong và đường kính vòng chia (PCD) là bắt buộc. Nếu bạn dùng một mặt bích có PCD sai lệch dù chỉ 1-2mm, việc xỏ bulong qua hai mặt bích đối xứng sẽ trở nên bất khả thi, dẫn đến việc phải cắt bỏ và hàn lại đầu ống.

Phân loại mặt bích ANSI Class 150 theo hình dáng kỹ thuật

Tùy vào yêu cầu của hệ thống dẫn lưu chất, tiêu chuẩn Class 150 cung cấp nhiều biến thể thiết kế:

1. Weld Neck Flange (Mặt bích cổ cao)

Có phần cổ dài để hàn đối đầu trực tiếp với ống. Loại này có khả năng chịu ứng suất cực tốt, chống rung động và thường dùng trong các môi trường khắc nghiệt hoặc hệ thống yêu cầu độ an toàn cao.

2. Slip-On Flange (Mặt bích trượt)

Ống được đút vào bên trong lòng mặt bích và hàn cả hai mặt. Đây là loại được ưa chuộng nhất vì dễ căn chỉnh, chi phí thấp và thi công nhanh.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc ngăn cách các đoạn ống để thử áp. Đây là bộ phận chịu áp lực lớn nhất trong hệ thống tại các điểm cuối.

4. Socket Weld & Threaded Flange

• Socket Weld: Hàn bọc đúc, thường dùng cho ống kích thước nhỏ áp suất cao.

• Threaded (Mặt bích ren): Kết nối không cần hàn, dùng trong các khu vực dễ cháy nổ hoặc hệ thống nước dân dụng.

So sánh ANSI Class 150 với các tiêu chuẩn khác (DIN, JIS)

Một trong những sai lầm kinh điển là cố gắng lắp mặt bích ANSI vào một chiếc van tiêu chuẩn Nhật Bản (JIS) hoặc Đức (DIN). Dưới đây là lý do tại sao chúng không thể thay thế trực tiếp:

• Về hệ đo: ANSI sử dụng hệ Inch (ASME B16.5), trong khi DIN/PN sử dụng hệ Metric (milimet). Khoảng cách các lỗ bulong hoàn toàn khác biệt.

• Triết lý thiết kế: Một mặt bích ANSI Class 150 có thể dày hơn và có đường kính ngoài lớn hơn so với JIS 10K cùng kích thước danh định, dù cả hai đều phục vụ các hệ thống có áp suất làm việc tương đương (khoảng 10-16 bar).

• Sự tương đương (Tương đối): Xét về khả năng chịu áp, Class 150 thường được so sánh với PN16 của tiêu chuẩn DIN hoặc 10K/16K của JIS. Tuy nhiên, về mặt vật lý, chúng không bao giờ lắp vừa với nhau nếu không dùng bộ chuyển đổi (Adapter).

Tại sao Class 150 không phải luôn là 150 psi?

Đây là phần kiến thức chuyên sâu nhất: Con số "150" chỉ là một mã định danh cấp bậc (Rating Class). Theo bảng tra cứu vật liệu thép Carbon A105:

• Tại 38°C (100°F): Mặt bích Class 150 có thể chịu được áp suất lên tới 285 psi (khoảng 19.6 bar).

• Tại 260°C (500°F): Áp suất tối đa cho phép giảm xuống chỉ còn 170 psi (11.7 bar).

• Tại 400°C (750°F): Nó chỉ còn chịu được khoảng 95 psi (6.5 bar).

Do đó, nếu bạn lắp Class 150 cho một đường ống hơi nóng (steam) và mặc định nó chịu được 150 psi như tên gọi, hệ thống có thể bị bục mối nối ngay khi đạt đến nhiệt độ vận hành cao.

Ứng dụng thực tế và sai lầm cần tránh

Khi nào nên dùng mặt bích ANSI Class 150?

Do có độ dày và trọng lượng vừa phải, Class 150 là lựa chọn tối ưu cho:

• Hệ thống cấp thoát nước, xử lý nước thải.

• Đường ống khí nén trong các nhà máy sản xuất.

• Hệ thống PCCC và HVAC trong tòa nhà cao tầng.

• Dẫn dầu nhẹ, hóa chất không ăn mòn mạnh ở áp suất trung bình.

Sai lầm thường gặp

1. Chủ quan về nhiệt độ: Không kiểm tra biểu đồ áp suất - nhiệt độ dẫn đến nổ gioăng.

2. Lắp lẫn tiêu chuẩn: Cố tình mài lỗ bulong để lắp mặt bích ANSI vào van JIS. Việc này phá hủy kết cấu chịu lực và cực kỳ nguy hiểm.

3. Dùng sai gioăng: Sử dụng gioăng cao su thường cho mặt bích inox dẫn hóa chất, gây ăn mòn và rò rỉ sớm.

Checklist cách chọn mặt bích ANSI Class 150 đúng chuẩn

Để đảm bảo mua đúng loại vật tư, hãy kiểm tra danh sách sau:

•  Xác định thông số vận hành: Áp suất tối đa là bao nhiêu? Nhiệt độ cao nhất là bao nhiêu?

•  Chọn vật liệu: Thép A105 (phổ thông), Inox 304/316 (chống ăn mòn), hay nhựa PVC/CPVC?

•  Kiểm tra kiểu mặt (Facing): Bạn cần bề mặt phẳng (FF) để lắp với van nhựa, hay mặt lồi (RF) để tăng độ kín với gioăng kim loại?

•  Xác định loại kết nối: Slip-on để dễ lắp hay Weld Neck để chịu áp bền vững?

•  Chứng chỉ đi kèm: Sản phẩm có đầy đủ CO/CQ (Chứng chỉ xuất xứ/chất lượng) theo ASME B16.5 không?

FAQ – Giải đáp thắc mắc về tiêu chuẩn ANSI Class 150

1. Tiêu chuẩn mặt bích ansi class 150 chịu được bao nhiêu bar?

Ở điều kiện nhiệt độ thường, nó chịu được khoảng 19-20 bar. Khi nhiệt độ tăng, con số này giảm dần.

2. Class 150 có thay thế được PN16 không?

Về mặt chịu áp thì tương đương, nhưng về kích thước lỗ bulong thì không khớp. Bạn cần bộ chuyển đổi nếu muốn kết nối chúng.

3. Sự khác nhau giữa Class 150 và Class 300?

Class 300 có đĩa dày hơn, đường kính vòng chia lỗ lớn hơn và số lỗ bulong thường nhiều hơn, cho phép chịu áp cao gấp đôi Class 150.

4. Mặt bích này dùng cho loại ống nào?

Dùng cho mọi loại ống có kích thước ngoài (OD) tuân theo tiêu chuẩn ASME B36.10 (cho thép) hoặc B36.19 (cho inox).

Kết luận

Hiểu rõ tiêu chuẩn mặt bích Class 150 không chỉ giúp bạn trở thành một người mua hàng thông thái mà còn đảm bảo sự an toàn tuyệt đối cho toàn bộ hệ thống đường ống. Đừng bao giờ mặc định con số "150" là giới hạn áp suất duy nhất; hãy luôn đối chiếu với nhiệt độ vận hành và vật liệu thực tế để đưa ra quyết định kỹ thuật chính xác nhất Tiêu chuẩn mặt bích ansi class 150.
