Welding Flanges: Giải Pháp Kết Nối Đường Ống Toàn Diện Cho Công Nghiệp Hiện Đại

Trong hạ tầng kỹ thuật của các ngành công nghiệp nặng, welding flanges (mặt bích hàn) đóng vai trò là "khớp nối" sống còn, quyết định sự an toàn và tính toàn vẹn của toàn bộ hệ thống đường ống. Không chỉ đơn thuần là một phụ kiện, việc lựa chọn đúng loại welding flanges còn giúp doanh nghiệp tối ưu chi phí vận hành và ngăn ngừa những rủi ro rò rỉ thảm khốc trong môi trường áp suất cao.

What Are Welding Flanges? Định Nghĩa Và Nguyên Lý Hoạt Động

Mặt bích hàn là các phụ kiện kết nối đường ống được gắn cố định vào ống bằng phương pháp hàn (welding) để tạo ra một mối nối chắc chắn, kín khít và có khả năng chịu lực vượt trội. Khác với các loại bích ren hay khớp nối nhanh, mặt bích hàn trở thành một phần đồng nhất với đường ống, giúp hệ thống vận hành ổn định trong các điều kiện khắc nghiệt nhất.

Ứng dụng phổ biến của Welding Flanges

Nhờ độ bền cơ học cao, chúng là lựa chọn hàng đầu trong các lĩnh vực:

• Hệ thống dầu khí: Vận chuyển dầu thô và khí tự nhiên dưới áp suất cực lớn.

• Công nghiệp hóa chất: Xử lý các lưu chất có tính ăn mòn và nhiệt độ thay đổi liên tục.

• Nhà máy điện: Hệ thống hơi nước (steam) và nước làm mát áp lực cao.

• Hệ thống nước công nghiệp: Mạng lưới cấp thoát nước quy mô lớn tại các khu chế xuất.

Cấu tạo và Nguyên lý hoạt động

Một mối nối mặt bích tiêu chuẩn không hoạt động độc lập mà là sự kết hợp của một "hệ sinh thái" linh kiện bao gồm: Flange, Gasket (gioăng làm kín), và Bolts & Nuts (bu lông & đai ốc).

Nguyên lý vận hành:

1. Mặt bích được hàn trực tiếp vào đầu ống (hàn đối đầu hoặc hàn góc).

2. Hai mặt bích đối xứng được ép chặt vào nhau thông qua hệ thống bu lông.

3. Một lớp Gasket được đặt ở giữa để lấp đầy các khoảng hở li ti trên bề mặt kim loại, tạo độ kín tuyệt đối.

4. Mối hàn đảm bảo sự liên kết vật lý bền vững, giúp hệ thống chịu được áp suất cao, nhiệt độ cực hạn và các rung động cơ khí trong quá trình vận hành mà không bị lỏng lẻo hay rò rỉ.

Types of mặt bích hàn: Phân Loại Và Phân Tích Chuyên Sâu

Việc hiểu rõ từng loại mặt bích hàn là yếu tố tiên quyết để thiết kế một hệ thống piping đúng kỹ thuật. Mỗi thiết kế mặt bích sinh ra để giải quyết một bài toán cụ thể về ứng suất và lắp đặt.

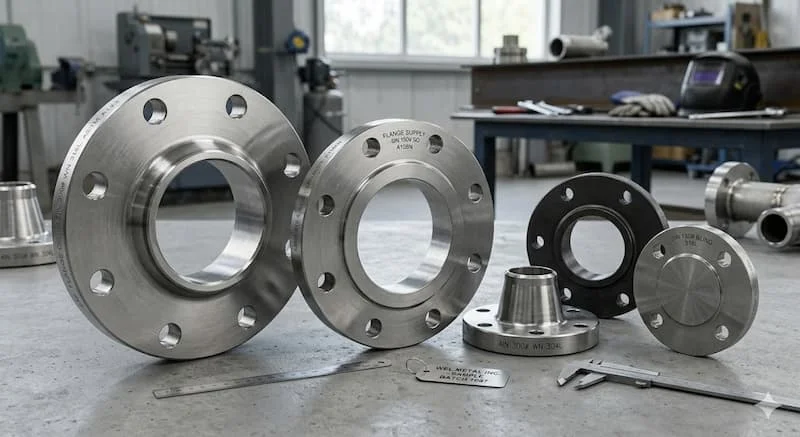

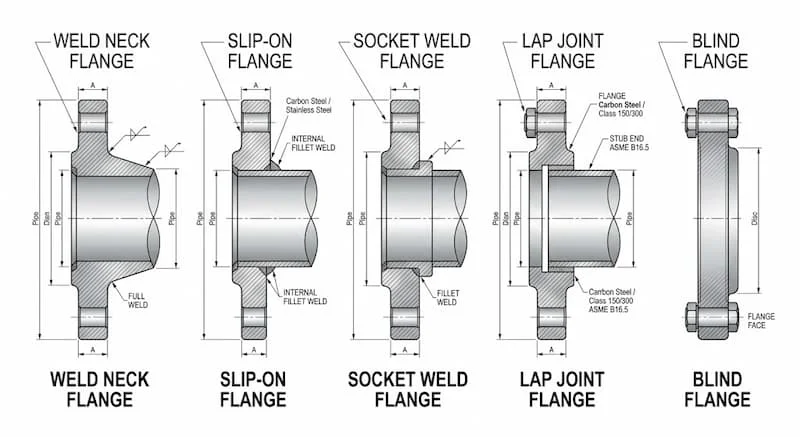

1. Weld Neck Flange (Mặt bích hàn cổ)

Đây là loại mặt bích cao cấp nhất, đặc trưng bởi một cái cổ dài (neck) được vát mép để hàn đối đầu (butt weld) với ống.

• Ưu điểm: Thiết kế cổ giúp chuyển dịch ứng suất từ mặt bích sang đường ống, làm giảm sự tập trung áp suất tại chân bích. Điều này giúp hệ thống chịu được sự mệt mỏi kim loại (fatigue) cực tốt.

• Ứng dụng: Thường dùng trong các hệ thống quan trọng như đường ống dẫn khí cao áp hoặc nhiệt độ dao động mạnh.

2. Slip-On Flange (Mặt bích hàn trượt)

Loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó trượt vào ống trước khi hàn.

• Đặc điểm: Được hàn cả bên trong lẫn bên ngoài (double fillet weld).

• Ưu điểm: Dễ lắp đặt, dễ căn chỉnh và chi phí thấp hơn so với Weld Neck.

• Nhược điểm: Khả năng chịu áp suất và độ bền mỏi thấp hơn khoảng 1/3 so với loại hàn cổ.

3. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một khoảng trống (socket) bên trong mặt bích và chỉ hàn một đường ở phía ngoài.

• Đặc điểm: Tạo ra dòng chảy trơn tru bên trong ống.

• Ứng dụng: Chủ yếu dùng cho các đường ống có kích thước nhỏ (NPS 2 inch trở xuống) nhưng yêu cầu áp suất cao.

4. Lap Joint Flange (Mặt bích xoay)

Loại này luôn đi kèm với một phụ kiện gọi là Stub End. Mặt bích có thể xoay tự do quanh ống.

• Lợi ích: Cực kỳ hữu ích trong các hệ thống cần tháo dỡ thường xuyên để vệ sinh hoặc những nơi khó căn chỉnh lỗ bu lông. Vì mặt bích không tiếp xúc trực tiếp với lưu chất, bạn có thể dùng mặt bích thép carbon kết hợp với Stub End bằng thép không gỉ để tiết kiệm chi phí.

5. Blind Flange (Mặt bích mù)

Là loại duy nhất không có lỗ ở giữa.

• Chức năng: Dùng để bịt đầu đường ống hoặc các cửa van. Trong các thử nghiệm áp suất (hydrostatic test), Blind Flange là công cụ không thể thiếu để cô lập hệ thống.

Welding Flange Specifications and Standards: Tiêu Chuẩn Kỹ Thuật

Sự an toàn của hệ thống công nghiệp dựa trên tính đồng nhất. Vì vậy, các mặt bích hàn phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn quốc tế.

1. Pressure Rating (Cấp áp suất)

Các mặt bích được phân loại theo Class: 150, 300, 600, 900, 1500 và 2500.

Chỉ số Class không chỉ đơn thuần là áp suất PSI mà nó đại diện cho một biểu đồ áp suất - nhiệt độ. Ví dụ, một mặt bích Class 150 có thể chịu được áp suất cao ở nhiệt độ phòng nhưng khả năng chịu tải sẽ giảm đáng kể khi nhiệt độ tăng cao.

2. Material (Vật liệu chế tạo)

Vật liệu phải tương thích với tính chất hóa học của lưu chất:

• Carbon Steel (ASTM A105): Phổ biến nhất, dùng cho môi trường không ăn mòn.

• Stainless Steel (ASTM A182 F304/F316): Chống ăn mòn tuyệt vời cho ngành thực phẩm, hóa chất.

• Low Alloy Steel (ASTM A350): Dùng cho môi trường nhiệt độ cực thấp (Cryogenic).

3. Dimension Standards (Tiêu chuẩn kích thước)

Để đảm bảo khả năng lắp lẫn toàn cầu, các nhà sản xuất áp dụng:

• ASME B16.5: Cho các kích thước ống từ 1/2" đến 24".

• ASME B16.47: Cho các đường ống lớn trên 26".

• DIN/EN/JIS: Các tiêu chuẩn từ Châu Âu và Nhật Bản thường gặp trong các dây chuyền nhập khẩu.

Weld Neck vs Slip-On Flange: Bảng So Sánh Chi Tiết

Tại sao Weld Neck luôn được ưu tiên cho hệ thống trọng yếu?

Thiết kế hình nón của phần cổ giúp phân bổ ứng suất đồng đều. Trong khi đó, Slip-On thường chịu ứng suất tập trung tại mối hàn góc, dễ dẫn đến hiện tượng nứt (crack) hoặc hỏng hóc do mỏi (fatigue failure) sau một thời gian dài vận hành dưới áp lực rung động.

Industrial Applications: Ứng Dụng Thực Tế Của mặt bích hàn

Trong thực tế, việc lựa chọn welding flanges không chỉ dựa trên lý thuyết mà còn phụ thuộc vào đặc thù ngành:

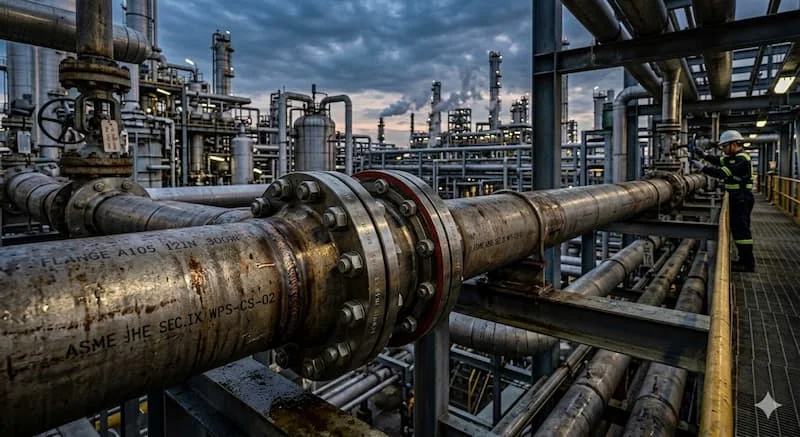

1. Ngành Dầu khí (Oil & Gas): Với các giàn khoan ngoài khơi, nơi muối biển và áp suất dòng chảy là kẻ thù số một, các kỹ sư thường sử dụng Weld Neck Flanges bằng thép hợp kim để đảm bảo hệ thống không bao giờ rò rỉ, tránh thảm họa môi trường.

2. Nhà máy nhiệt điện: Các đường ống hơi quá nhiệt yêu cầu mặt bích phải chịu được sự giãn nở nhiệt liên tục. Khả năng tháo lắp nhanh của mặt bích giúp rút ngắn thời gian dừng máy (downtime) khi bảo trì định kỳ.

3. Xử lý hóa chất: Sự an toàn là tuyệt đối. Sử dụng mặt bích Stainless Steel kết hợp với phương pháp hàn đúng kỹ thuật ngăn ngừa sự ăn mòn kẽ hở (crevice corrosion), bảo vệ độ tinh khiết của sản phẩm.

Cảnh báo rủi ro: Một sai lầm nhỏ như việc siết bu lông không đều tay (không theo sơ đồ ngôi sao) có thể làm cong vênh mặt bích, gây rò rỉ dù bạn có sử dụng loại bích đắt tiền nhất.

How to Choose the Right Welding Flange: Hướng Dẫn Chọn Mua

Để hệ thống vận hành bền bỉ, hãy tuân thủ checklist lựa chọn sau:

1. Xác định Pressure & Temperature: Đừng bao giờ chọn Class sát với áp suất vận hành, hãy luôn có hệ số an toàn.

2. Khớp kích thước Pipe Size: Flange phải có cùng NPS (Nominal Pipe Size) và Schedule (độ dày thành ống) với ống để đảm bảo lòng ống thông suốt, không tạo ra xoáy dòng chảy.

3. Tính tương thích vật liệu: Lưu chất là gì? Có tính axit không? Nếu ống là inox, mặt bích bắt buộc phải là inox để tránh ăn mòn điện hóa.

4. Điều kiện thi công: Nếu không gian hẹp, khó hàn đối đầu, có thể cân nhắc Slip-On hoặc Socket Weld nếu áp suất cho phép.

Checklist nhanh trước khi đặt hàng:

• Đã xác định đúng Pressure Class (150, 300...)?

• Vật liệu có chứng chỉ xuất xứ (MTC) không?

• Tiêu chuẩn kích thước là ASME, DIN hay JIS?

• Loại bề mặt tiếp xúc (Face type) là RF (Flat Face) hay RTJ (Ring Type Joint)?

FAQ: Câu Hỏi Thường Gặp

1. Sự khác biệt giữa welding flange và threaded flange là gì?

Welding flange được hàn cố định, chịu áp suất và rung động tốt hơn. Threaded flange dùng ren, không cần hàn, phù hợp cho khu vực dễ cháy nổ nhưng chịu áp và nhiệt kém hơn.

2. Tại sao weld neck flange thường dùng trong hệ thống áp suất cao?

Nhờ phần cổ dài giúp giảm sự tập trung ứng suất tại mối hàn và phân phối lực đều lên thành ống, tăng tuổi thọ hệ thống.

3. Mặt bích hàn thường làm từ vật liệu gì?

Phổ biến nhất là Carbon Steel (thép carbon), Stainless Steel (thép không gỉ) và Alloy Steel (thép hợp kim).

4. Tiêu chuẩn nào quy định kích thước mặt bích?

Các tiêu chuẩn phổ biến nhất bao gồm ASME B16.5 (Mỹ), DIN (Đức), và JIS (Nhật Bản).

Kết Luận

Welding flanges không chỉ là phụ kiện kết nối; chúng là lớp bảo vệ cuối cùng cho sự an toàn và hiệu suất của hệ thống đường ống công nghiệp. Việc đầu tư đúng loại mặt bích, đúng tiêu chuẩn ngay từ đầu sẽ giúp bạn tránh được những chi phí sửa chữa khổng lồ và nguy cơ dừng vận hành hệ thống đột ngột của welding flanges.
