Vì Sao Mặt Bích Cọc Ly Tâm Quan Trọng Trong Thi Công Móng?

Trong thi công các công trình cao tầng, cầu đường, hay nhà xưởng, việc đảm bảo nền móng vững chắc là yếu tố then chốt. Những công trình này đòi hỏi khả năng chịu tải cực lớn từ nền đất, và cọc bê tông ly tâm là giải pháp phổ biến nhất để truyền tải trọng xuống các lớp đất đá ổn định phía dưới. Tuy nhiên, thách thức thường gặp là làm thế nào để liên kết các đoạn cọc đơn lẻ lại với nhau một cách chắc chắn và chính xác, đặc biệt là trong những điều kiện thi công phức tạp như nền đất yếu, không gian hạn chế hay yêu cầu về tiến độ nhanh.

Vấn đề nảy sinh khi các liên kết cọc không chắc chắn, dẫn đến nguy cơ lệch tâm khi ép cọc, làm giảm đáng kể khả năng chịu tải của hệ móng và ảnh hưởng trực tiếp đến an toàn của toàn bộ công trình. Hơn nữa, việc thi công không đồng đều tại các điểm nối có thể gây ra những hậu quả nghiêm trọng về lâu dài, như nứt cọc hay lệch móng. Đây chính là lúc mặt bích cọc ly tâm phát huy vai trò quan trọng của mình, như một bích nối cọc ly tâm chuyên dụng, giúp liên kết các đoạn cọc ổn định và chính xác, đảm bảo khả năng truyền tải trọng đồng đều và tối ưu hiệu quả thi công. Việc chọn đúng phụ kiện cọc bê tông ly tâm là chìa khóa để kiến tạo nên những công trình bền vững và an toàn.

Mặt Bích Cọc Ly Tâm Là Gì?

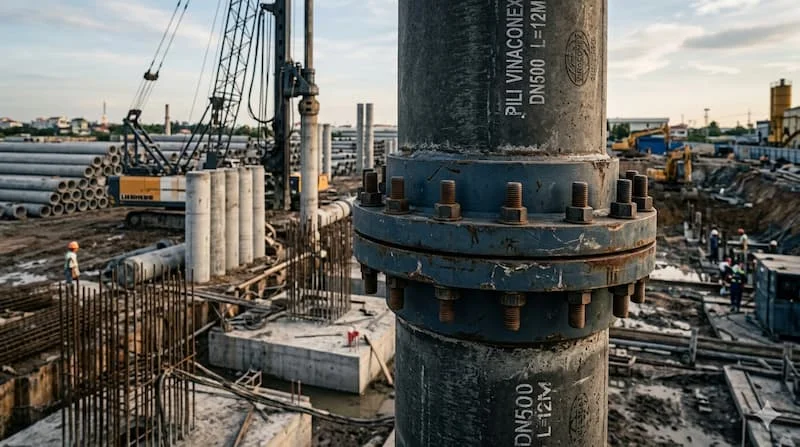

Cọc mặt bích là bộ phận thép gắn ở đầu cọc bê tông ly tâm, đóng vai trò quan trọng trong việc tạo ra một flange pile connection chắc chắn và chính xác giữa các đoạn cọc. Đây là một mặt bích thép chuyên dụng, được thiết kế để chịu tải trọng lớn và truyền lực đồng đều xuống nền đất.

Chức năng chính của Cọc mặt bích là liên kết các đoạn cọc, tăng độ ổn định cho hệ móng và truyền lực đồng đều. Nó giúp hạn chế tối đa tình trạng lệch trục, đảm bảo khả năng chịu tải của hệ móng được tối ưu. Hơn nữa, liên kết yếu tại các điểm nối có thể làm giảm khả năng chịu tải của công trình, do đó, một liên kết Cọc mặt bích chắc chắn là vô cùng cần thiết.

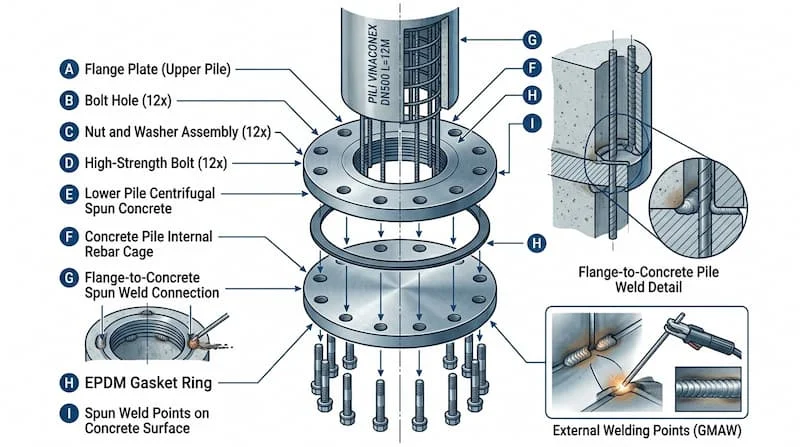

Về cấu tạo, Cọc mặt bích bao gồm vành bích, lỗ bulong/hàn và thép chịu lực. Vành bích là phần thép phẳng, hình tròn, được gắn vào đầu cọc. Lỗ bulong hoặc phần thép hàn được thiết kế để tạo liên kết với các đoạn cọc khác. Thép chịu lực là thành phần quan trọng, giúp mặt bích chịu được tải trọng lớn và truyền lực đồng đều. Các mặt bích thép này đóng vai trò quan trọng trong việc tạo ra một liên kết chặt chẽ và an toàn cho cọc bê tông ly tâm, giúp đảm bảo sự ổn định của nối cọc ly tâm.

Nguyên Lý Liên Kết Của Cọc mặt bích

Nguyên lý liên kết của Cọc mặt bích dựa trên cơ chế truyền lực giữa các đoạn cọc một cách chặt chẽ và an toàn. Khi các đoạn cọc được nối lại bằng mặt bích, lực chịu tải từ công trình được truyền đồng đều xuống các đoạn cọc phía dưới, giúp tối ưu khả năng chịu tải của hệ móng. Vai trò của hàn và bulong là vô cùng quan trọng, tạo ra một liên kết chắc chắn giữa các vành bích. Hàn giúp tạo ra một liên kết đồng nhất và chịu tải tốt, trong khi bulong giúp tạo ra một liên kết dễ tháo lắp và điều chỉnh.

Cọc mặt bích giúp phân bố tải trọng đồng đều trên toàn bộ diện tích của vành bích, giúp hạn chế tối đa hiện tượng lệch trục. Lệch trục có thể xảy ra khi lực chịu tải không được truyền đồng đều, dẫn đến nguy cơ nứt cọc và lệch móng công trình. Hơn nữa, một liên kết Cọc mặt bích yếu làm giảm khả năng chịu tải của công trình, do lực chịu tải không được truyền đồng đều.

Do đó, một liên kết Cọc mặt bích chắc chắn và chính xác là vô cùng cần thiết để đảm bảo sự ổn định và an toàn của hệ móng công trình. Việc chọn đúng loại mặt bích và thực hiện đúng kỹ thuật thi công là chìa khóa để kiến tạo nên những công trình bền vững và an toàn.

Các Loại Mặt Bích Cọc Ly Tâm Phổ Biến

Trong thi công hệ móng cọc bê tông ly tâm, việc lựa chọn loại Cọc mặt bích phù hợp là yếu tố then chốt để đảm bảo sự ổn định và an toàn của công trình. Dưới đây là các loại mặt bích phổ biến nhất:

Mặt Bích Hàn

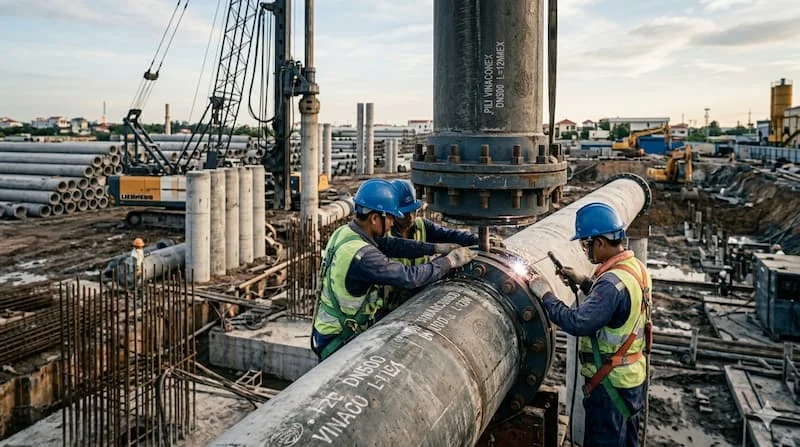

Loại mặt bích này sử dụng phương pháp hàn để tạo ra một liên kết chắc chắn và đồng nhất giữa các đoạn cọc. Mối hàn phải được thực hiện đúng kỹ thuật, đảm bảo độ kín khít và khả năng chịu tải.

• Ưu điểm: Liên kết chắc chắn, chịu tải tốt, phù hợp cho nhiều loại công trình.

• Nhược điểm: Yêu cầu tay nghề thợ hàn cao, khó tháo lắp khi cần điều chỉnh.

Mặt Bích Bulong

Loại mặt bích này sử dụng bulong để liên kết các đoạn cọc. Phương pháp này phù hợp cho các công trình đặc thù, yêu cầu dễ tháo lắp và điều chỉnh.

• Ưu điểm: Dễ tháo lắp, điều chỉnh, phù hợp cho không gian hạn chế.

• Nhược điểm: Khả năng chịu tải có thể thấp hơn mặt bích hàn, yêu cầu kiểm tra lực siết bulong định kỳ.

Mặt Bích Gia Cường

Loại mặt bích này được thiết kế để chịu tải lớn và tăng cường độ cứng cho liên kết cọc. Nó phù hợp cho các công trình trên nền đất yếu hoặc yêu cầu khả năng chịu tải cực lớn.

• Ưu điểm: Chịu tải rất tốt, tăng cường độ cứng cho liên kết.

• Nhược điểm: Chi phí cao hơn các loại mặt bích khác, yêu cầu gia công chuyên dụng.

Mỗi loại mặt bích đều có ưu nhược điểm riêng, chi phí và khả năng chịu tải khác nhau. Việc lựa chọn loại mặt bích phù hợp sẽ phụ thuộc vào yêu cầu cụ thể của công trình, điều kiện nền đất và ngân sách đầu tư.

Thông Số Kỹ Thuật Quan Trọng Của Cọc mặt bích

Việc lựa chọn và sử dụng Cọc mặt bích phù hợp đòi hỏi sự hiểu biết sâu sắc về các thông số kỹ thuật quan trọng. Dưới đây là những thông số bạn cần đặc biệt lưu ý:

• Đường kính mặt bích: Thông số này cần tương thích chính xác với đường kính của cọc bê tông ly tâm. Sai kích thước có thể dẫn đến hiện tượng lệch tâm khi ép cọc, làm giảm khả năng chịu tải và ảnh hưởng đến ổn định của hệ móng.

• Độ dày thép: Độ dày thép ảnh hưởng trực tiếp đến tuổi thọ và khả năng chịu tải của mặt bích. Độ dày thép cần phù hợp với tải trọng của công trình, đảm bảo không bị biến dạng khi ép cọc. Thép dày hơn giúp tăng tuổi thọ, do khả năng chống ăn mòn và chịu lực tốt hơn.

• Khoảng cách lỗ liên kết: Khoảng cách lỗ liên kết cần được thiết kế chính xác để đảm bảo sự đồng tâm khi nối cọc. Sai khoảng cách có thể dẫn đến việc không thể nối cọc hoặc nối cọc bị lệch, ảnh hưởng đến khả năng truyền lực đồng đều.

• Tiêu chuẩn thép: Thép SS400, Q235 là những tiêu chuẩn thép phổ biến cho mặt bích. Tiêu chuẩn thép đảm bảo chất lượng và khả năng chịu tải của mặt bích, giúp đảm bảo an toàn cho công trình.

• Khả năng chịu tải: Khả năng chịu tải của mặt bích cần được tính toán chính xác để đảm bảo chịu được tải trọng của công trình. Khả năng chịu tải phụ thuộc vào đường kính mặt bích, độ dày thép, tiêu chuẩn thép và thiết kế của lỗ liên kết.

Việc hiểu rõ và tuân thủ các thông số kỹ thuật này là vô cùng quan trọng để đảm bảo sự ổn định và an toàn của hệ móng công trình. Sai sót trong việc lựa chọn và sử dụng Cọc mặt bích có thể dẫn đến những hậu quả nghiêm trọng về lâu dài.

So Sánh Cọc mặt bích Và Các Phương Pháp Nối Cọc Khác

Trong thi công hệ móng cọc bê tông ly tâm, việc lựa chọn phương pháp nối cọc phù hợp là yếu tố then chốt để đảm bảo sự ổn định và an toàn của công trình. Dưới đây là bảng so sánh chi tiết giữa việc sử dụng mặt bích và phương pháp nối hàn trực tiếp:

Cọc mặt bích mang lại độ ổn định cao do vành bích được thiết kế để chịu tải lớn và truyền lực đồng đều. Thi công mặt bích đòi hỏi sự chính xác cao, giúp hạn chế lệch trục và đảm bảo khả năng chịu tải của hệ móng. Hơn nữa, liên kết mặt bích dễ kiểm tra hơn, do các bulong/hàn được thiết kế để dễ tháo lắp và kiểm tra. Tuy nhiên, khả năng chịu tải của mặt bích có thể thấp hơn nối hàn trực tiếp nếu không được thiết kế và thi công đúng kỹ thuật.

Nối hàn trực tiếp có độ ổn định trung bình, do mối hàn phụ thuộc nhiều vào tay nghề của thợ hàn. Thi công nối hàn trực tiếp không yêu cầu sự chính xác cao như mặt bích, tuy nhiên, tay nghề thợ hàn không đảm bảo có thể dẫn đến rò rỉ hoặc liên kết yếu. Mối hàn trực tiếp khó kiểm tra hơn, do phải sử dụng các phương pháp kiểm tra không phá hủy. Khả năng chịu tải của nối hàn trực tiếp rất tốt nếu được hàn đúng kỹ thuật.

Do đó, các công trình lớn thường ưu tiên dùng mặt bích tiêu chuẩn do độ ổn định cao, thi công chính xác và dễ bảo trì. Việc chọn đúng phương pháp nối cọc sẽ giúp đảm bảo sự an toàn và bền vững cho công trình.

Cọc mặt bích Được Ứng Dụng Trong Những Công Trình Nào?

Cọc mặt bích được ứng dụng rộng rãi trong thi công hệ móng cho nhiều loại công trình đòi hỏi khả năng chịu tải lớn và độ ổn định cao. Dưới đây là những công trình tiêu biểu:

• Nhà cao tầng: Việc thi công nền móng cho các tòa nhà cao tầng đòi hỏi khả năng chịu tải cực lớn từ nền đất. Cọc bê tông ly tâm với liên kết mặt bích là giải pháp tối ưu để đảm bảo sự ổn định và an toàn của công trình.

• Cầu đường: Thi công nền móng cho cầu đường đòi hỏi sự chính xác cao, do tải trọng từ xe cộ và các yếu tố môi trường. Liên kết mặt bích giúp đảm bảo khả năng truyền tải trọng đồng đều và tối ưu hiệu quả thi công.

• Nhà máy công nghiệp: Nhà máy công nghiệp thường có tải trọng cực lớn từ máy móc và thiết bị. Việc thi công nền móng cho nhà máy đòi hỏi khả năng chịu tải rất tốt. Cọc mặt bích với khả năng chịu tải lớn là giải pháp lý tưởng cho các công trình này.

• Công trình ven biển: Công trình ven biển phải đối mặt với các yếu tố môi trường khắc nghiệt như ăn mòn từ nước biển. Việc thi công nền móng cho các công trình này đòi hỏi khả năng chống ăn mòn và chịu tải tốt. Mặt bích thép với khả năng chịu tải rất tốt và chống ăn mòn là lựa chọn phù hợp cho các công trình này.

• Hệ thống móng tải trọng lớn: Các công trình có tải trọng cực lớn đòi hỏi khả năng chịu tải rất tốt từ nền đất. Việc thi công nền móng cho các công trình này đòi hỏi khả năng chịu tải của mặt bích phải cực kỳ cao. Mặt bích gia cường là giải pháp lý tưởng cho các công trình này.

Cọc mặt bích đóng vai trò quan trọng trong việc kiến tạo nên những công trình bền vững và an toàn, đặc biệt là trong những điều kiện thi công phức tạp. Việc chọn đúng mặt bích cọc ly tâm là chìa khóa để đảm bảo sự ổn định và tuổi thọ cho toàn bộ hệ móng công trình.

Những Sai Lầm Thường Gặp Khi Thi Công Mặt Bích Cọc Ly Tâm

Việc thi công mặt bích cọc ly tâm đòi hỏi sự chính xác cao và thực hiện đúng kỹ thuật để đảm bảo an toàn cho công trình. Dưới đây là những sai lầm thường gặp khi thi công mặt bích cọc ly tâm:

1. Hàn lệch tâm: Việc hàn vành bích không đúng kỹ thuật, dẫn đến vành bích bị lệch tâm khi ép cọc, làm giảm khả năng chịu tải và ảnh hưởng đến ổn định của hệ móng.

2. Dùng thép không đạt chuẩn: Sử dụng thép không đảm bảo chất lượng, dẫn đến mặt bích bị biến dạng khi ép cọc, làm giảm tuổi thọ của mặt bích.

3. Thi công sai kích thước: Việc lựa chọn mặt bích sai kích thước, dẫn đến hiện tượng lệch tâm khi ép cọc, làm giảm khả năng chịu tải.

4. Không kiểm tra mối hàn: Việc không kiểm tra mối hàn đúng kỹ thuật, dẫn đến mối hàn không đảm bảo chất lượng, gây rò rỉ hoặc liên kết yếu.

5. Liên kết không đồng đều: Việc liên kết các vành bích không đồng đều, dẫn đến lực chịu tải không được truyền đồng đều, gây nguy cơ nứt cọc và lệch móng công trình.

Hậu quả của những sai lầm này là rất nghiêm trọng, bao gồm nứt cọc, giảm khả năng chịu tải, lệch móng công trình, gây thiệt hại lớn về kinh tế và an toàn cho công trình. Do đó, việc tuân thủ đúng kỹ thuật thi công và thực hiện đúng các bước kiểm tra là vô cùng quan trọng.

Hướng Dẫn Kiểm Tra Và Lắp Đặt Mặt Bích Cọc Ly Tâm

Để đảm bảo mối nối chắc chắn và chính xác, quy trình kiểm tra và lắp đặt mặt bích cọc ly tâm cần được thực hiện nghiêm ngặt theo các bước sau:

• Bước 1: Kiểm tra kích thước mặt bích: Đảm bảo đường kính mặt bích và độ dày thép tương thích với cọc bê tông ly tâm. Kiểm tra vành bích không bị biến dạng hoặc hư hỏng.

• Bước 2: Kiểm tra độ phẳng và đồng tâm: Đảm bảo vành bích không bị vênh, lồi lõm hoặc không đồng tâm, ảnh hưởng đến ổn định của hệ móng.

• Bước 3: Kiểm tra chất lượng thép và mối hàn: Kiểm tra thép không bị rỉ sét, nứt hoặc hư hỏng. Mối hàn phải được thực hiện đúng kỹ thuật, đảm bảo độ kín khít và khả năng chịu tải.

• Bước 4: Lắp ghép đúng vị trí: Sử dụng cần cẩu để đặt vành bích vào đầu cọc bê tông ly tâm. Đảm bảo vành bích được lắp ghép đúng vị trí và đồng tâm với cọc.

• Bước 5: Kiểm tra tải trọng sau thi công: Thực hiện kiểm tra tải trọng sau khi nối cọc, đảm bảo khả năng chịu tải của hệ móng.

Trong quá trình thi công, cần đặc biệt lưu ý đến an toàn thi công và tuân thủ các tiêu chuẩn nghiệm thu. Việc tuân thủ đúng quy trình này là vô cùng quan trọng để đảm bảo sự ổn định và an toàn của hệ móng công trình.

Chọn Mặt Bích Cọc Ly Tâm Phù Hợp

Trước khi phê duyệt bảng khối lượng vật tư hoặc tiến hành mua sắm cho công trình, bạn hãy rà soát kỹ các tiêu chí sau:

• Đường kính cọc bao nhiêu? (Nhằm chọn đúng kích cỡ mặt bích).

• Tải trọng công trình? (Để chọn chỉ số PN10, PN16 phù hợp).

• Môi trường ăn mòn hay không? (Nếu chôn ngầm âm tường hoặc khu vực ven biển, hãy ưu tiên bích thép gia cường hoặc mạ kẽm).

• Dùng hàn hay bulong? (Lựa chọn dựa trên độ linh hoạt, khả năng chịu tải và yêu cầu tháo lắp).

• Có yêu cầu tiêu chuẩn riêng không? (Như SS400, Q235, TCNS... đảm bảo chất lượng và khả năng chịu lực).

[Chèn link: Bảng báo giá phụ kiện cọc bê tông ly tâm chính hãng mới nhất]

Lời khuyên chuyên gia: “Chọn đúng mặt bích giúp tăng độ ổn định và tuổi thọ toàn bộ hệ móng công trình.”

Câu Hỏi Thường Gặp Về Mặt Bích Cọc Ly Tâm (FAQ)

Mặt bích cọc ly tâm có vai trò gì?

Mặt bích cọc ly tâm đóng vai trò quan trọng trong việc liên kết các đoạn cọc đơn lẻ lại với nhau, tạo ra một liên kết chắc chắn và đồng nhất. Nó giúp tăng độ ổn định cho hệ móng, truyền lực đồng đều xuống các lớp đất đá ổn định phía dưới và hạn chế tối đa tình trạng lệch trục.

Nên dùng mặt bích hàn hay bulong?

Lựa chọn phương pháp liên kết bằng hàn hay bulong phụ thuộc vào yêu cầu cụ thể của công trình và điều kiện thi công. Mặt bích hàn mang lại độ chắc chắn cao, chịu tải tốt, tuy nhiên, tay nghề thợ hàn không đảm bảo có thể dẫn đến rò rỉ hoặc liên kết yếu. Mặt bích bulong giúp dễ tháo lắp, điều chỉnh và phù hợp cho không gian hạn chế, tuy nhiên, khả năng chịu tải có thể thấp hơn mặt bích hàn.

Mặt bích thép nào chịu tải tốt hơn?

Khả năng chịu tải của mặt bích phụ thuộc vào đường kính mặt bích, độ dày thép, tiêu chuẩn thép và thiết kế của lỗ liên kết. Thép chịu lực như SS400, Q235 có khả năng chịu tải rất tốt. Tuy nhiên, khả năng chịu tải của mặt bích có thể thấp hơn nối hàn trực tiếp nếu không được thiết kế và thi công đúng kỹ thuật.

Có thể gia công mặt bích theo bản vẽ không?

Có, mặt bích cọc ly tâm có thể được gia công theo bản vẽ để đáp ứng yêu cầu cụ thể của công trình. Việc gia công phải được thực hiện tại các xưởng gia công chuyên dụng, đảm bảo độ chính xác và chất lượng của mặt bích.

Làm sao kiểm tra chất lượng mặt bích trước thi công?

Để đảm bảo sự ổn định và an toàn của hệ móng công trình, cần kiểm tra chất lượng mặt bích trước thi công theo các bước:

1. Kiểm tra kích thước mặt bích: Đảm bảo đường kính mặt bích và độ dày thép tương thích với cọc bê tông ly tâm.

2. Kiểm tra độ phẳng và đồng tâm: Đảm bảo vành bích không bị vênh, lồi lõm hoặc không đồng tâm.

3. Kiểm tra chất lượng thép và mối hàn: Kiểm tra thép không bị rỉ sét, nứt hoặc hư hỏng. Mối hàn phải được thực hiện đúng kỹ thuật, đảm bảo độ kín khít và khả năng chịu tải.

Cách Chọn Mặt Bích Cọc Ly Tâm Đúng Tiêu Chuẩn Cho Công Trình

Tóm lại, mặt bích cọc ly tâm đóng vai trò vô cùng quan trọng trong thi công hệ móng cọc bê tông ly tâm. Việc chọn đúng mặt bích đúng kích thước, đúng vật liệu và đúng tiêu chuẩn kỹ thuật là chìa khóa để đảm bảo sự ổn định, an toàn và tuổi thọ cho toàn bộ hệ móng công trình. Liên kết mặt bích ảnh hưởng trực tiếp đến độ bền móng, do lực chịu tải được truyền đồng đều xuống các lớp đất đá ổn định phía dưới. Sai sót trong việc lựa chọn và sử dụng mặt bích cọc ly tâm có thể dẫn đến những hậu quả nghiêm trọng về lâu dài mặt bích cọc ly tâm.
