Cẩm Nang Lựa Chọn Và Lắp Đặt 2 Inch Flange Đúng Tiêu Chuẩn Kỹ Thuật

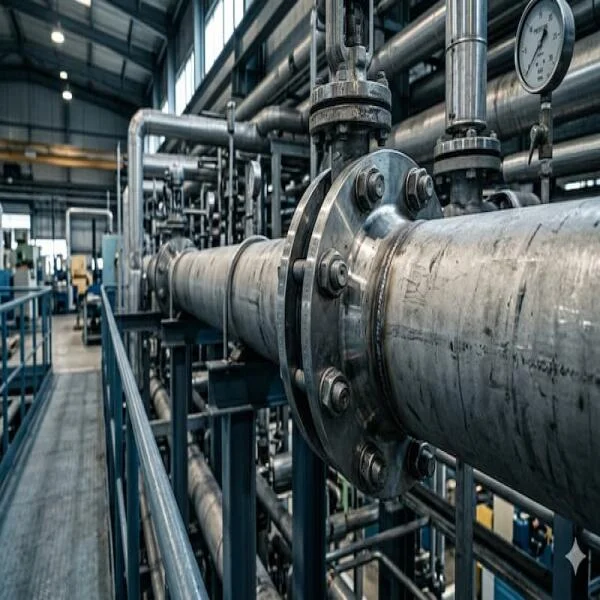

Vì Sao 2 Inch Flange Được Dùng Phổ Biến Trong Hệ Thống Đường Ống?

Trong thiết kế và vận hành các hệ thống cơ điện, việc duy trì sự liền mạch và an toàn của dòng lưu chất là bài toán cốt lõi. Thực tế tại các hệ thống cấp nước đô thị, đường ống công nghiệp hạng nặng hay hệ thống điều hòa không khí HVAC, kỹ sư thường đối mặt với áp lực vận hành liên tục. Việc kết nối trực tiếp các đoạn ống bằng phương pháp hàn cứng đôi khi gây ra nhiều trở ngại khi cần bảo trì, sửa chữa.

Đặc biệt, hiện tượng rò rỉ tại điểm nối do rung chấn hoặc sự không đồng bộ về tiêu chuẩn giữa các thiết bị ngoại vi (như van, bơm) thường xuyên làm gián đoạn hệ thống. Để giải quyết triệt để vấn đề này, 2 inch flange xuất hiện như một giải pháp cơ khí tối ưu và linh hoạt nhất.

Thiết kế của flange 2 inch cung cấp một cơ chế ghép nối tháo lắp nhanh, chịu áp lực tốt và phân bổ ứng suất cơ học đều khắp bề mặt tiếp xúc. Với kích cỡ trung bình, mặt bích 2 inch trở thành dải kích thước "vàng", vừa đủ nhỏ gọn để lắp đặt trong không gian hẹp của tòa nhà, vừa đủ bền bỉ để ứng dụng trong môi trường công nghiệp. Đây chính là lý do vì sao dòng sản phẩm này chiếm tỷ trọng lớn trong hầu hết các bản vẽ kỹ thuật hiện nay.

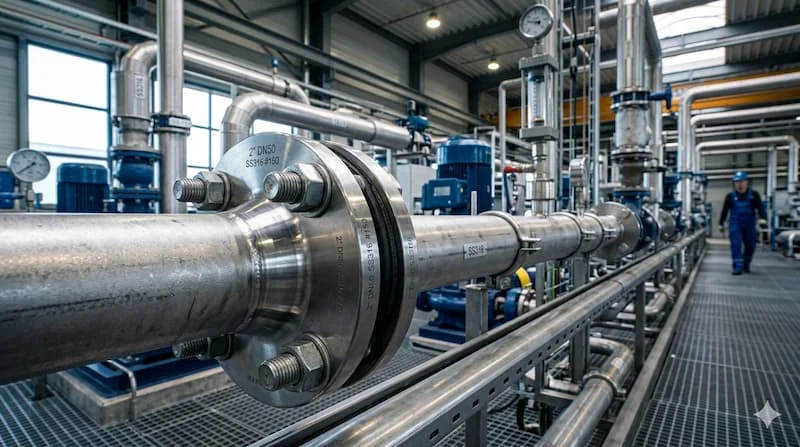

2 Inch Flange Là Gì?

2 inch flange (mặt bích 2 inch) là một linh kiện cơ khí dạng đĩa tròn hoặc vành khoen, có kích thước danh nghĩa (Nominal Pipe Size - NPS) là 2 inch. Trong hệ thống tiêu chuẩn quốc tế, kích thước này quy đổi tương đương với DN50 (Đường kính danh nghĩa 50mm) theo chuẩn châu Âu hoặc phi 60mm (OD 60.3mm) theo quy chuẩn ống thép thực tế tại Việt Nam.

[Ống/Thiết bị DN50] <---> [2 Inch Flange] <--- (Gioăng làm kín) ---> [2 Inch Flange] <---> [Ống/Thiết bị DN50]

Về mặt chức năng, dòng pipe flange này đóng vai trò làm mối liên kết trung gian để ghép nối hai đoạn ống lại với nhau, hoặc kết nối đường ống chính vào các thiết bị công nghiệp như van chặn, máy bơm, bình áp lực. Nhờ cơ chế liên kết dạng flange connection, hệ thống có thể dễ dàng phân tách để súc rửa, bảo dưỡng mà không cần cắt phá cấu trúc ống cố định. Đây là dòng industrial flange tiêu chuẩn được định hình cơ lý tính nghiêm ngặt để đảm bảo tính đồng bộ trên toàn cầu.

Nguyên Lý Kết Nối Của 2 Inch Flange

Nguyên lý hoạt động của DN50 flange dựa trên liên kết cơ học bằng lực ép lực siết. Hai mặt bích đối xứng sẽ kẹp chặt một gioăng làm kín (gasket) ở giữa thông qua hệ thống bulong chịu lực được phân bổ đều xung quanh chu vi vành bích. Khi siết chặt các đai ốc, lực nén cơ học sẽ ép phẳng gioăng làm kín vào các rãnh kỹ thuật trên bề mặt bích, điền đầy các khoảng hở vi mô để ngăn chặn tuyệt đối dòng lưu chất rò rỉ ra ngoài.

Lực ép này cần phải được phân bổ hoàn toàn đồng đều. Nếu kỹ sư siết bulong lệch tâm hoặc không đúng dải lực (torque), mặt bích sẽ bị bênh, tạo ra khe hở khiến gioăng bị vặn hoặc rách dưới áp lực dòng chảy, dẫn đến hiện tượng rò rỉ lưu chất. Chất liệu và độ dày của gioăng phụ thuộc trực tiếp vào nhiệt độ và hóa chất của môi chất bên trong ống, quyết định 80% độ kín khít lâu dài của mối nối.

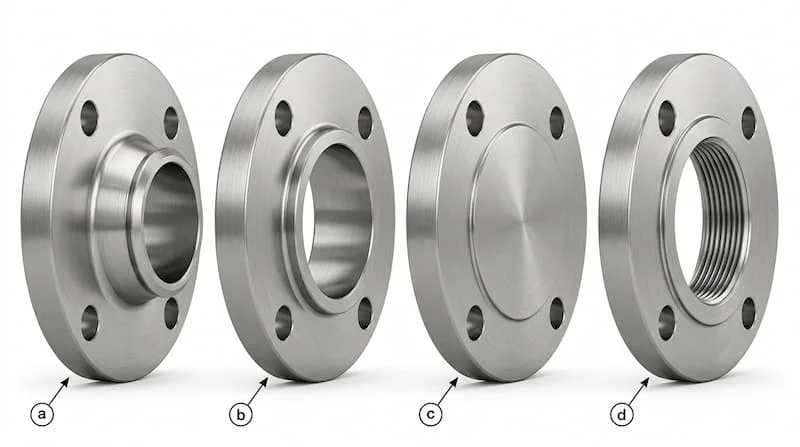

Các Loại  Mặt bích 2 inch  Phổ Biến

Weld Neck Flange (Mặt bích cổ hàn)

Loại bích này có thiết kế phần cổ dài, thon và được hàn vát mép trực tiếp vào đầu ống. Cấu trúc này giúp truyền ứng suất từ mặt bích sang đường ống, giảm thiểu sự tập trung áp lực tại gốc mối nối.

• Ưu điểm: Chịu áp lực cực cao, chống rung chấn và chịu được sự thay đổi nhiệt độ đột ngột.

• Nhược điểm: Chi phí phôi và gia công cao, đòi hỏi thợ hàn có tay nghề cao để hoàn thiện mối hàn đối đầu (butt weld).

• Ứng dụng: Thường dùng trong hệ thống công nghiệp nặng, lọc hóa dầu, khí hóa lỏng hoặc đường hơi quá nhiệt.

Slip On Flange (Mặt bích hàn trượt)

Thiết kế đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong lòng măng-sông bích và cố định bằng hai đường hàn fillet (một mối hàn bên trong và một mối hàn bên ngoài).

• Ưu điểm: Cực kỳ dễ lắp đặt, dễ căn chỉnh tâm ống, chi phí mua vật tư thấp.

• Nhược điểm: Khả năng chịu áp lực và độ bền mỏi thấp hơn khoảng 1/3 so với dòng Weld Neck.

• Ứng dụng: Phổ biến trong các đường ống áp suất thấp đến trung bình như hệ thống xử lý nước sạch, nước thải, và HVAC.

Blind Flange (Mặt bích mù)

Là loại bích đặc, không có lỗ khoét ở tâm, chỉ có các lỗ bắt bulong xung quanh vành.

• Ưu điểm: Giúp bịt kín đầu đường ống một cách an toàn nhưng vẫn cho phép mở rộng hoặc đấu nối thêm ống trong tương lai.

• Nhược điểm: Phải chịu áp lực thủy tĩnh lớn nhất tại tâm đĩa bích.

• Ứng dụng: Đặt tại các vị trí cuối đường ống, các đầu chờ của hệ thống van hoặc bồn chứa.

Threaded Flange (Mặt bích ren)

Mặt bích kết nối với đường ống bằng hệ thống ren trong (thường là ren NPT hoặc PT) mà không cần đến quá trình gia nhiệt hay hàn cơ khí.

• Ưu điểm: Thi công cực nhanh, an toàn tuyệt đối tại các khu vực dễ cháy nổ vì không phát sinh tia lửa hàn.

• Nhược điểm: Chỉ chịu được áp suất thấp, nguy cơ rò rỉ chân ren cao nếu hệ thống bị rung lắc mạnh.

• Ứng dụng: Dùng cho các đường ống dẫn khí, nước sạch quy mô nhỏ hoặc khu vực hạn chế dùng nhiệt.

Thông Số Kỹ Thuật Quan Trọng Của  Mặt bích 2 inch

Khi lựa chọn 2 inch flange, việc đọc vị các thông số kỹ thuật là bắt buộc để tránh hư hỏng hệ thống. Một mặt bích tiêu chuẩn phải đáp ứng các thông số cốt lõi sau:

• Đường kính và số lỗ bulong: Đối với kích thước DN50, số lượng lỗ bulong thường cố định là 4 lỗ hoặc 8 lỗ tùy thuộc vào tiêu chuẩn áp suất. Kích thước lỗ thường dùng cho bulong M16 hoặc M18.

• Dải áp suất vận hành: Được định danh theo các chuẩn như PN10, PN16 (hệ DIN/ISO) hoặc Class 150, Class 300 (hệ ANSI/ASME).

• Tiêu chuẩn kỹ thuật quốc tế: Hệ tiêu chuẩn quyết định độ dày, đường kính ngoài và khoảng cách tâm lỗ bulong:

  • ANSI/ASME B16.5: Tiêu chuẩn Mỹ (Class 150, 300...).

  • DIN / EN 1092-1: Tiêu chuẩn Đức / Châu Âu (PN6, PN10, PN16...).

  • JIS B2220: Tiêu chuẩn công nghiệp Nhật Bản (5K, 10K, 20K...).

⚠️ LƯU Ý KỸ THUẬT QUAN TRỌNG:
Các tiêu chuẩn khác nhau (ví dụ: ANSI Class 150 và JIS 10K) KHÔNG THỂ lắp lẫn với nhau dù cùng kích thước 2 inch, do khác biệt về đường kính vòng chia lỗ bulong (PCD) và độ dày đĩa bích. Việc cưỡng ép lắp đặt sẽ gây biến dạng và phá hủy mối nối.

• Vật liệu chế tạo:

  • Inox (SS304, SS316): Chống ăn mòn tuyệt đối, chịu nhiệt tốt nhưng giá thành cao.

  • Thép carbon (A105, Q235, SS400): Chịu lực tốt, giá phổ thông nhưng cần sơn phủ chống rỉ.

  • Nhựa (HDPE, PVC): Kháng hóa chất tuyệt vời, trọng lượng nhẹ, áp suất chịu đựng thấp. Chọn sai vật liệu (ví dụ dùng thép carbon cho axit) sẽ gây hiện tượng ăn mòn điện hóa hoặc rỗ bề mặt, phá hủy hệ thống chỉ sau vài tháng.

So Sánh 2 Inch Flange Inox Và Thép Carbon

Để tối ưu hóa chi phí đầu tư và kỹ thuật, hãy xem xét bảng so sánh chi tiết dưới đây giữa hai dòng vật liệu phổ biến nhất:

Kỹ sư nên chọn loại nào?

• Nên chọn Inox khi: Hệ thống vận hành là nhà máy chế biến thực phẩm, dược phẩm (yêu cầu vi sinh), nhà máy xử lý hóa chất, hoặc hệ thống đường ống ngoài khơi chịu ăn mòn muối biển.

• Nên chọn Thép Carbon khi: Chạy các đường ống dẫn dầu, khí nén công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) hoặc đường nước cứu hỏa tuần hoàn. Đây là giải pháp tối ưu giúp giảm áp lực ngân sách cho nhà thầu mà vẫn đảm bảo độ bền cơ học.

Mặt bích 2 inch  Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ kích thước linh hoạt, mặt bích 2 inch xuất hiện dày đặc trong cả dân dụng lẫn công nghiệp nặng. Các hệ thống điển hình bao gồm:

• Hệ thống cấp thoát nước tòa nhà: Kết nối các trục ống nước sạch chính từ tầng hầm lên các tầng mái.

• Nhà máy chế biến thực phẩm & đồ uống: Ứng dụng bích inox DN50 trên đường dẫn sữa, nước giải khát, cồn để đảm bảo an toàn vệ sinh.

• Hệ thống HVAC & Chiller: Kết nối các đường ống nước lạnh tuần hoàn vào tháp giải nhiệt và cụm máy nén.

• Hệ thống PCCC: Khớp nối các cụm van báo động (Alarm Valve), van cổng DN50 và các họng tiếp nước của xe chữa cháy.

[Máy bơm công nghiệp] ---> [Mặt bích 2 inch] ---> [Van một chiều DN50] ---> [Đường ống chính]

Case thực tế: Tại cụm bơm tăng áp công nghiệp, đầu ra của bơm thường có kích thước DN50. Kỹ sư sẽ bắt một 2 inch flange từ đầu họng xả của bơm, kẹp gioăng EPDM và siết bulong vào van một chiều DN50 trước khi dẫn vào trục ống chính. Thiết lập này giúp việc thay thế cụm bơm khi gặp sự cố diễn ra chỉ trong vòng 15 phút bằng cách tháo bulong bích, không cần phải cắt hay hàn lại ống.

Những Sai Lầm Thường Gặp Khi Chọn 2 Inch Flange

• Mua sai tiêu chuẩn áp suất: Nghĩ rằng cùng kích thước 2 inch là khớp nhau, dẫn đến việc bích Class 150 không thể bắt vừa vào họng van chuẩn JIS 10K do lệch tâm lỗ.

• Tiết kiệm sai chỗ khi chọn gioăng: Dùng gioăng cao su thông thường cho đường ống dầu hoặc hóa chất khiến gioăng bị mủn, nát sau vài ngày, gây tràn hóa chất nguy hiểm.

• Siết lực không đều: Siết bulong theo vòng tròn thay vì hình sao, khiến một bên mặt bích chịu lực quá lớn, gây vênh đĩa và rò rỉ lưu chất khi thử áp.

Hướng Dẫn Lắp Đặt Mặt bích 2 inch  Đúng Kỹ Thuật

Quy trình lắp đặt mặt bích đòi hỏi sự chuẩn chỉ trong từng thao tác để đạt độ kín khít tuyệt đối. Hãy tuân thủ checklist 5 bước chuẩn kỹ sư dưới đây:

Bước 1: Kiểm tra đồng bộ tiêu chuẩn

Xác minh chắc chắn cả hai mặt bích và thiết bị van/bơm cùng chung một tiêu chuẩn (ví dụ cùng là ANSI Class 150). Kiểm tra bề mặt bích không bị trầy xước sâu ở phần rãnh gờ.

Bước 2: Làm sạch bề mặt tiếp xúc

Dùng bàn chải sắt hoặc dung dịch tẩy rửa vệ sinh sạch bụi bẩn, xỉ hàn, hoặc mảng bám rỉ sét trên mặt gương của bích. Bề mặt sạch giúp gioăng bám dính tốt nhất.

Bước 3: Đặt gioăng làm kín đúng tâm

Đặt gioăng (gasket) vào chính giữa hai mặt bích. Không dùng keo silicon bôi thêm vào gioăng trừ khi có chỉ định đặc biệt của nhà sản xuất, vì keo có thể làm trượt gioăng khi siết lực.

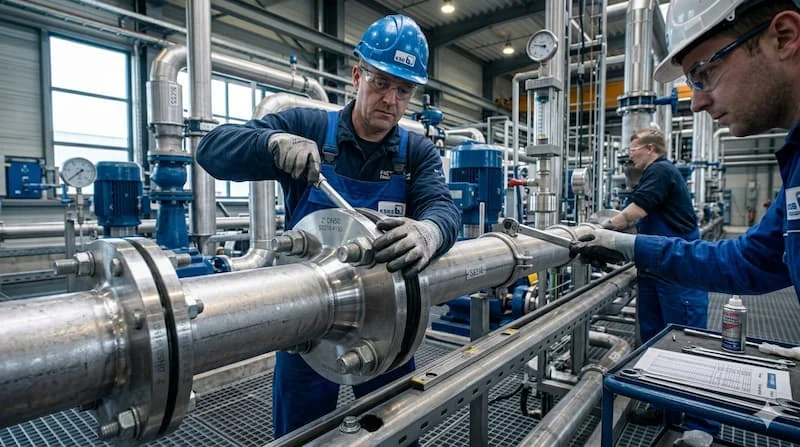

Bước 4: Siết bulong theo sơ đồ hình sao

Xỏ bulong vào các lỗ. Tiến hành siết đai ốc theo trình tự đối xứng (hình sao hoặc chữ X): Siết nhẹ tất cả các ốc -> Siết tăng dần đến 30% lực -> Siết đến 60% lực -> Siết đạt 100% lực torque khuyến nghị (Khoảng 40-50 Nm đối với bulong m bích DN50).

     (1)
   /     \
(4)       (3)
   \     /
     (2)
(Sơ đồ siết đối xứng hình sao cho bích 4 lỗ)

Bước 5: Kiểm tra áp lực thử kín (Hydrotest)

Nạp lưu chất vào đường ống, tăng áp suất lên mức 1.5 lần áp suất làm việc quy định để kiểm tra độ kín. Theo dõi trong 30 phút, nếu không xuất hiện hiện tượng rỉ mồ hôi tại mối nối thì hệ thống đạt chuẩn đạt yêu cầu bàn giao.

Chọn Mặt bích 2 inch  Phù Hợp

Trước khi phê duyệt bảng khối lượng vật tư hoặc tiến hành mua sắm cho công trình, bạn hãy rà soát kỹ các tiêu chí sau:

• Áp suất làm việc tối đa của hệ thống là bao nhiêu? (Để chọn Class 150, Class 300 hay PN10, PN16).

• Lưu chất chạy trong ống là gì? (Nước sạch, nước thải, dầu hay axit để chọn vật liệu Thép, Inox hay Nhựa).

• Hệ thống có yêu cầu chống ăn mòn cao không? (Nếu có, chọn Inox 304/316 hoặc bích thép mạ kẽm nhúng nóng).

• Bản vẽ quy định tiêu chuẩn kết nối nào? (ANSI, DIN, hay JIS để tránh mua về không lắp khớp lỗ bulong).

• Vị trí này có cần tháo lắp thường xuyên để vệ sinh không? (Nếu có, ưu tiên Slip-on hoặc Threaded thay vì Weld Neck).

Lời khuyên chuyên gia: Chọn đúng 2 inch flange từ đầu giúp hệ thống vận hành ổn định, ngăn ngừa rủi ro rò rỉ và giảm đến 40% chi phí bảo trì, thay thế thiết bị định kỳ.

Câu Hỏi Thường Gặp Về 2 Inch Flange (FAQ)

1. 2 inch flange tương đương DN bao nhiêu?

Mặt bích 2 inch tương đương với kích thước danh nghĩa DN50 theo tiêu chuẩn châu Âu. Kích thước này dùng cho đường ống có đường kính ngoài thực tế xấp xỉ 60.3mm.

2. Nên chọn flange inox hay thép carbon cho hệ thống nước sinh hoạt?

Đối với hệ thống nước sinh hoạt thông thường, mặt bích thép carbon mạ kẽm hoặc sơn phủ là lựa chọn tối ưu về chi phí. Tuy nhiên, nếu là hệ thống nước tinh khiết hoặc nước nóng trung tâm của khách sạn cao cấp, bạn bắt buộc phải dùng bích inox 304 để tránh nhiễm khuẩn rỉ sét vào nguồn nước.

3. Class 150 và PN16 khác gì nhau?

Class 150 là định danh áp suất theo tiêu chuẩn Mỹ (ASME), chịu được áp suất thử nghiệm tĩnh khoảng 20 bar ở nhiệt độ thường. Trong khi đó, PN16 thuộc tiêu chuẩn châu Âu (DIN/EN), định danh áp suất làm việc tối đa là 16 bar. Hai tiêu chuẩn này hoàn toàn khác nhau về kích thước hình học và không thể lắp lẫn.

4. 2 inch flange bằng nhựa có dùng cho hóa chất được không?

Có. Mặt bích nhựa chất liệu PVC, CPVC hoặc PVDF kích thước 2 inch chuyên dùng cho các đường ống dẫn hóa chất, axit hoặc kiềm trong các nhà máy xi mạ, xử lý nước thải vì chúng có khả năng kháng hóa chất tốt hơn kim loại, tuy nhiên chúng chỉ chịu được áp suất thấp (thường dưới 10 bar) và nhiệt độ giới hạn.

5. Làm sao để xử lý triệt để hiện tượng rò rỉ tại mặt bích?

Hãy kiểm tra theo 3 bước: Một là kiểm tra xem bulong có bị nới lỏng do rung động không (nếu có, dùng cờ lê lực siết lại theo hình sao); Hai là kiểm tra gioăng lầm kín xem có bị rách hoặc biến dạng không để thay mới; Ba là đảm bảo hai mặt bích song song, không bị lệch cưỡng bức khi lắp đặt.

Cách Chọn 2 Inch Flange Đúng Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc lựa chọn 2 inch flange không đơn thuần là mua một phụ kiện cơ khí theo kích thước, mà là một quyết định kỹ thuật ảnh hưởng trực tiếp đến hệ số an toàn của toàn bộ công trình. Một mối nối bích tiêu chuẩn phải là sự kết hợp hoàn hảo giữa đúng tiêu chuẩn kích thước, đúng chủng loại vật liệu và đúng dải áp suất vận hành. Khi các yếu tố này được thỏa mãn, hệ thống đường ống của bạn sẽ vận hành bền bỉ, loại bỏ hoàn toàn nguy cơ rò rỉ rủi ro rò rỉ hay nứt vỡ, từ đó tối ưu hóa chi phí vận hành cho doanh nghiệp 2 inch flange.
