Gate Valve 50mm: Giải Pháp Khống Chế Dòng Chảy Tối Ưu Cho Mọi Công Trình

Trong các thiết kế hạ tầng kỹ thuật và cơ điện M&E hiện đại, việc cấu trúc một mạng lưới đường ống dẫn lưu chất an toàn, có khả năng đóng ngắt linh hoạt luôn là bài toán trọng tâm. Để hệ thống đạt được hiệu suất cao nhất, việc lựa chọn đúng chủng loại và quy cách kích cỡ của thiết bị điều khiển là yếu tố sống còn. Trong số các phân khúc kích thước van cơ khí hiện nay, dòng sản phẩm van cửa 50mm luôn là cái tên được các kỹ sư tư vấn thiết kế ưu tiên lựa chọn hàng đầu. Sở hữu một biên dạng hình học tinh gọn nhưng lại mang trong mình năng lực chịu tải và độ bền cơ học vô cùng đáng nể, thiết bị này đóng vai trò như một chốt chặn huyết mạch tại các vị trí phân nhánh hay đầu vòi bơm. Việc thấu hiểu chi tiết về các thông số vận hành, bản chất vật liệu chế tạo cũng như cơ chế liên kết của dòng van này sẽ giúp các nhà thầu tối ưu hóa chi phí mua sắm vật tư, triệt tiêu nguy cơ sụt áp và bảo vệ an toàn tuyệt đối cho toàn bộ công trình kỹ thuật.

Khi Nào Cần Sử Dụng van cửa 50mm?

Thực tế sử dụng thiết bị tại các hạ tầng cơ điện

Trong các phân đoạn kỹ thuật phổ biến hiện nay như trục cấp nước tòa nhà cao tầng, đường ống phân phối của hệ thống phòng cháy chữa cháy PCCC, mạng điều hòa thông gió HVAC trung tâm, các dây chuyền nhà máy sản xuất hay cụm kỹ thuật của trạm bơm, kích thước DN50 là một trong những cỡ van được sử dụng phổ biến nhất. Đây là điểm nút giao thoa lý tưởng giữa các trục ống chính cỡ lớn và các đường ống nhánh dẫn trực tiếp đến thiết bị đầu cuối.

Vấn đề nhầm lẫn quy cách và sai sót khi chọn mua

Tuy nhiên, trong thực tế bóc tách khối lượng và thu mua vật tư, rất nhiều người vẫn gặp tình trạng nhầm lẫn tai hại giữa ba khái niệm định danh:

• Ký hiệu đường kính danh nghĩa DN50 theo tiêu chuẩn châu Âu.

• Kích thước đo đạc quy đổi cơ học thực tế 50mm.

• Cách gọi kích cỡ theo hệ inch của Mỹ là 2 inch.

Sự thiếu đồng bộ trong việc đọc hiểu thông số này, kết hợp với việc không nắm rõ đặc tính của các dòng phôi kim loại, rất dễ dẫn đến việc chọn sai thiết bị. Hậu quả là van không thể lắp khít vào ống, gây lãng phí ngân sách dự toán, làm giảm tuổi thọ vận hành và ảnh hưởng nghiêm trọng đến tiến độ nghiệm thu của toàn dự án.

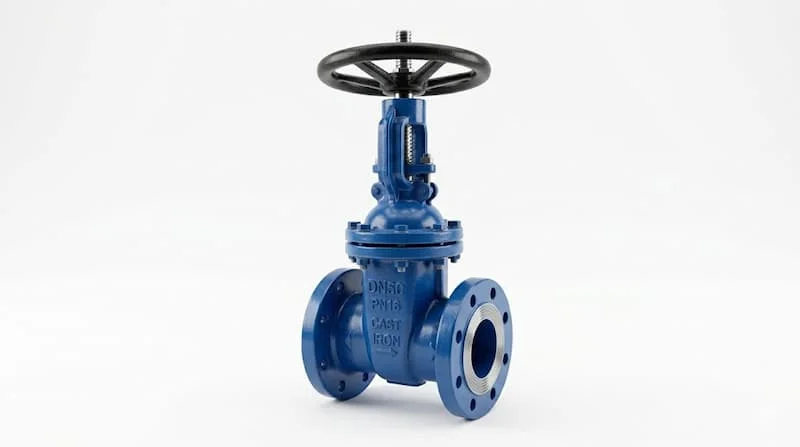

Gate Valve 50mm Là Gì?

Định nghĩa bản chất kỹ thuật theo quy chuẩn ngành

Về mặt phân loại cơ khí thủy lực, van cửa 50mm là gì? Đây là dòng van cổng (hay còn gọi là van cửa) có thông số đường kính danh nghĩa quy chuẩn là DN50, tương đương với kích thước đường kính ngoài của ống dẫn khoảng 50mm hoặc gọi theo hệ kỹ thuật quốc tế là gate valve 2 inch. Thiết bị này sử dụng một đĩa van phẳng chuyển động tịnh tiến lên xuống vuông góc để chặn đứng hoặc khơi thông dòng môi chất.

Chức năng và phạm vi vận hành cho phép

Dòng van này được chế tạo chuyên dụng cho hai trạng thái làm việc cố định: Đóng hoàn toàn để cô lập dòng lưu chất phục vụ bảo trì, hoặc mở hoàn toàn để giải phóng lưu lượng. Thiết bị này không được phép sử dụng cho mục đích điều tiết lưu lượng thường xuyên vì áp lực dòng xoáy sẽ nhanh chóng phá hủy đĩa van.

Các ưu điểm công nghệ cốt lõi

• Tổn thất áp suất dòng lưu chất ở mức siêu thấp, giữ nguyên áp lực của hệ thống bơm.

• Đạt độ kín khít cơ học tuyệt đối, ngăn chặn triệt để tình trạng rò rỉ môi chất.

• Kết cấu tinh gọn, chắc chắn mang lại tuổi thọ vận hành kéo dài nhiều thập kỷ.

Nguyên Lý Hoạt Động Của Gate Valve DN50

Dòng thiết bị này sở hữu cơ chế vận hành thuần cơ học dựa trên sự truyền động mô-men xoắn, giúp người công nhân điều khiển hệ thống một cách trực quan và nhẹ nhàng.

Cơ chế chuyển trạng thái khi mở van

Khi người vận hành tác động lực xoay vô lăng tay quay ngược chiều kim đồng hồ, trục ren của van sẽ chuyển động và kéo nâng phần đĩa van lên phía trên. Đĩa van được rút hoàn toàn ra khỏi lòng ống ngầm, giúp giải phóng toàn bộ không gian thông thủy, cho phép lưu chất đi qua mà không gặp bất kỳ lực cản hình học nào.

Cơ chế chuyển trạng thái khi đóng van

Ngược lại, khi xoay tay quay theo chiều thuận kim đồng hồ, ty van sẽ đẩy đĩa van trượt dần xuống đáy thân van cho đến khi ép chặt vào phần bệ đỡ. Lực ép cơ học này tạo ra một bức tường kiên cố chặn đứng hoàn toàn lưu chất ở phía thượng nguồn.

Lý do thiết bị rất được giới kỹ sư ưa chuộng

Nguyên nhân cốt lõi giúp dòng van này luôn xuất hiện trong các bản vẽ thiết kế là nhờ lòng van thông suốt hoàn toàn khi mở. Dòng chảy gần như không bị cản trở, giúp giảm thiểu lực ma sát thủy lực, tiết kiệm năng lượng bơm tối đa và nâng cao hệ số an toàn cho hệ thống ống dẫn.

Thông Số Kỹ Thuật Gate Valve 50mm

Để phục vụ cho công tác lập hồ sơ phê duyệt vật tư đầu vào, các kỹ sư cần lưu ý đối chiếu chính xác bảng thông số gate valve dn50 định lượng tiêu chuẩn sau:

• Định danh quy cách đường kính: Đồng bộ giữa ba hệ ký hiệu quốc tế bao gồm DN50, gate valve 2 inch hoặc mã hiệu 50A.

• Các cấp áp suất vận hành định mức: Đầy đủ các dải chịu lực phổ thông ngoài công trường bao gồm tiêu chuẩn PN10, PN16 và dòng chịu áp lực cao PN25.

• Biên độ nhiệt độ làm việc cho phép: Dao động từ âm 10 độ C đến 120 độ C đối với các dòng thân gang đúc, và có năng lực chịu nhiệt vượt trội lên tới 250 độ C đối với các phiên bản thân inox.

• Phương thức kết nối kỹ thuật cơ học: Kiểu mối ren tiện dụng cho không gian nhỏ, liên kết mặt bích tiêu chuẩn cho hệ ống chịu lực nén, hoặc mối hàn kín cho hệ cao áp.

• Tiêu chuẩn mặt bích và bước ren đồng bộ: Tuân thủ nghiêm ngặt các hệ quy chiếu khắt khe trên thế giới hiện nay bao gồm tiêu chuẩn BS (Anh Quốc), DIN (Đức), JIS (Nhật Bản) và ANSI (Mỹ).

Các Loại Gate Valve 50mm Phổ Biến Hiện Nay

Dựa trên bản chất của môi trường môi chất, dòng van kích cỡ này được chia thành bốn nhánh chất liệu đặc trưng:

1. Gate valve gang dn50

• Đặc tính kinh tế: Thân van được đúc từ gang cầu hoặc gang xám phủ sơn epoxy dày dặn. Dòng van này có giá thành thấp, chịu va đập cơ học tốt.

• Ứng dụng phổ biến: Là sự lựa chọn đại trà và kinh tế nhất cho các hệ thống cấp nước sạch đô thị và mạng lưới đường ống cứu hỏa.

2. Gate valve đồng DN50

• Đặc tính kinh tế: Chế tạo từ phôi đồng thau cao cấp, có năng lực chống ăn mòn tự nhiên xuất sắc, kết cấu ren tinh gọn giúp thợ thi công dễ dàng lắp đặt bằng các dụng cụ cầm tay.

• Ứng dụng phổ biến: Phù hợp cho các trục nhánh nước sinh hoạt của tòa nhà, căn hộ chung cư.

3. Gate valve inox dn50 chất liệu inox 304

• Đặc tính kinh tế: Sở hữu bề mặt sáng bóng, hoàn toàn chống gỉ sét trong môi trường ẩm ướt, độ bền cơ học và tuổi thọ vượt trội so với gang và đồng.

• Ứng dụng phổ biến: Ưu tiên dùng cho các đường ống dẫn nước sạch dùng trong chế biến thực phẩm, nước thải y tế hoặc các khu vực có độ ẩm cao.

4. Gate valve inox dn50 chất liệu inox 316

• Đặc tính kinh tế: Là dòng van cao cấp nhất, chứa hàm lượng molybdnum cao giúp chịu hóa chất axit ăn mòn cực tốt và chống ăn mòn clorua vượt trội.

• Ứng dụng phổ biến: Chuyên dụng cho các đường ống công nghệ dẫn hóa chất mạnh, dung dịch tẩy rửa hoặc hạ tầng ven biển ngập mặn.

So Sánh Gate Valve 50mm Với Butterfly Valve DN50

Để giúp người mua hàng có góc nhìn khách quan khi phân bổ ngân sách vật tư, dưới đây là bảng đối chiếu tính năng giữa hai dòng van cùng kích cỡ:

Tại Sao DN50 Là Kích Thước Được Sử Dụng Nhiều?

Sự xuất hiện dày đặc của dòng van size 50mm tại các công trình xây dựng xuất phát từ những lý do mang tính thực tế cao:

Tính tương thích hoàn hảo với các lưu lượng tầm trung

Kích thước DN50 cung cấp một tiết diện thông thủy vừa đủ để đáp ứng hoàn hảo cho các nhu cầu dẫn lưu chất của hệ thống cấp nước trung bình cho các tầng tòa nhà, đường ống đầu xả của máy bơm ly tâm, mạng lưới họng tiếp nước chữa cháy PCCC và các nhánh chia của hệ thống làm lạnh HVAC.

Lợi ích tối ưu hóa chuỗi cung ứng vật tư

Do là size quy chuẩn phổ biến, người mua có thể dễ dàng tìm kiếm các phụ kiện kết nối đồng bộ như co, cút, mặt bích ở bất kỳ đại lý vật tư nào. Đồng thời, sự tham gia sản xuất của đa dạng thương hiệu giúp giá thành của dòng van này luôn duy trì ở mức cạnh tranh cạnh tranh, mang lại nhiều sự lựa chọn chất lượng cho nhà thầu.

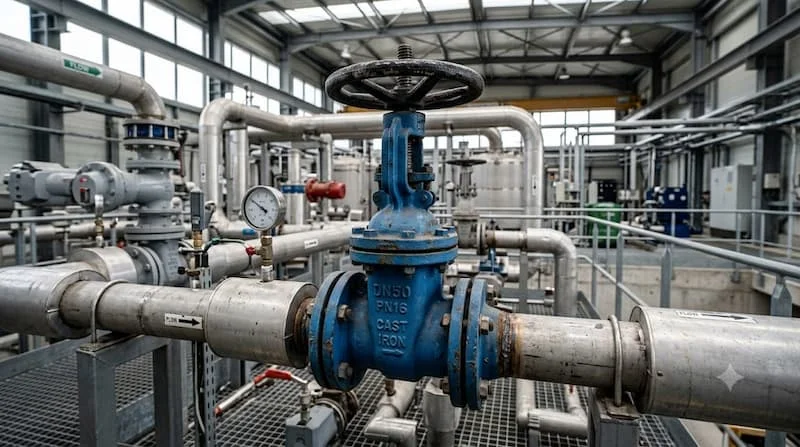

Ứng Dụng Thực Tế Của Gate Valve 50mm Trong Cuộc Sống

Thiết bị này chính là người gác cổng thầm lặng xuất hiện tại các điểm nút kỹ thuật cốt lõi:

1. Hạ tầng mạng lưới cấp thoát nước sạch

Lắp đặt tại các cụm đồng hồ nước tổng, đường ống dẫn nước sinh hoạt nội khu của tòa nhà chung cư, văn phòng và các khu dân cư tập trung để phục vụ công tác cách ly phân đoạn khi sửa chữa.

2. Hệ thống phòng cháy chữa cháy PCCC tự động

Bố trí tại các trục ống nhánh dẫn nước cứu hỏa vách tường, cụm van báo động tầng, đảm bảo nguồn nước chữa cháy luôn sẵn sàng thông suốt với áp lực mạnh nhất khi xảy ra sự cố hỏa hoạn.

3. Hệ thống thông gió và điều hòa HVAC trung tâm

Ứng dụng khống chế dòng nước lạnh, nước giải nhiệt tuần hoàn trong các đường ống dẫn của cụm máy Chiller, tháp làm mát Cooling Tower của các tòa nhà.

4. Hệ thống đường ống công nghệ nhà máy sản xuất

Phục vụ đắc lực trong các phân xưởng sản xuất dệt nhuộm, nhà máy chế biến giấy, sản xuất linh kiện điện tử để đóng ngắt dòng nước cấp quy trình sản xuất.

5. Cụm kỹ thuật của các trạm bơm áp lực

Nằm ngay trên các đường ống hút và đường ống xả trực tiếp của máy bơm ly tâm, giúp các kỹ sư dễ dàng khóa chặn dòng nước để tiến hành tháo lắp, bảo dưỡng cánh bơm một cách an toàn.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Gate Valve 50mm

Để bảo vệ nguồn vốn và tránh những sự cố kỹ thuật ngoài hiện trường, người thu mua cần đặc biệt lưu ý tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Lựa chọn sai cấu hình vật liệu đúc thân van, ví dụ sử dụng van gang thông thường cho đường ống dẫn hóa chất tẩy rửa khiến van bị ăn mòn mục rỗng ruột chỉ sau thời gian ngắn.

• Sai lầm 2: Hoàn toàn chủ quan không kiểm tra áp suất làm việc thực tế của trạm bơm, sử dụng van áp thấp PN10 cho đường cống cao áp PN25 gây rủi ro cháy nổ van cực kỳ nguy hiểm.

• Sai lầm 3: Nhầm lẫn tai hại giữa thông số DN50 với kích thước đường kính ngoài của các hệ ống nhựa, ống thép khác quy chuẩn, dẫn đến tình trạng van không thể lắp ráp đồng bộ.

• Sai lầm 4: Không quan tâm đến tiêu chuẩn kết nối hình học của hệ thống mặt bích có sẵn (ví dụ ống chuẩn JIS nhưng lại mua van chuẩn BS), khiến các lỗ bắt bu-lông bị lệch tâm nhau hoàn toàn.

• Sai lầm 5: Ham rẻ chọn mua các dòng sản phẩm trôi nổi không rõ nguồn gốc xuất xứ, không có chứng từ CO-CQ hợp pháp, dẫn đến việc bị ban quản lý dự án từ chối nghiệm thu vật tư đầu vào.

Checklist Để Nhận Báo Giá Gate Valve 50mm Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia thu mua vật tư để nhận được một bảng giá tối ưu và chính xác nhất từ nhà cung ứng:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất chạy qua van (Nước sạch, nước thải sinh hoạt, khí nén hay dung dịch axit).

• Bước 2: Thu thập số liệu về áp suất hoạt động liên tục và áp suất đỉnh của trạm bơm để chọn cấp chịu áp lực PN10, PN16 hay PN25 cho van.

• Bước 3: Xác định nhiệt độ vận hành tối đa của môi chất bên trong hệ ống dẫn để chọn dòng thân gang hay inox chịu nhiệt.

• Bước 4: Lựa chọn phôi vật liệu đúc thân van tối ưu tương ứng (Gang cho nước phổ thông, inox cho môi trường hóa chất sạch).

• Bước 5: Đối chiếu kỹ lưỡng phương thức liên kết kỹ thuật cơ học trên bản vẽ là kiểu nối ren tinh gọn hay hệ liên kết mặt bích tiêu chuẩn BS, JIS, ANSI.

• Bước 6: Đưa điều khoản yêu cầu cung cấp đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng chỉ chất lượng CQ vào nội dung thư mời báo giá.

Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành

• Khi thi công lắp đặt ngoài công trường, thợ cơ điện phải đảm bảo van được đặt theo đúng chiều hướng vận hành đứng của vô lăng tay quay. Quá trình siết bu-lông các mối nối mặt bích phải thực hiện theo nguyên tắc đối xứng đều tay để không tạo ra các ứng suất vặn xoắn cơ học bách hại đường ống dẫn, đảm bảo căn chỉnh đường ống hoàn toàn đồng tâm.

• Tuyệt đối không sử dụng thiết bị van cổng cho nhiệm vụ tiết lưu dòng chảy liên tục. Việc hé mở đĩa van một phần sẽ khiến đĩa van bị dòng lưu chất áp lực cao xối thẳng vào cạnh đáy, gây ra hiện tượng mài mòn rỗ bề mặt, khiến van bị rò rỉ và mất hoàn toàn khả năng khóa khít sau này. Đơn vị quản lý cần tiến hành công tác bảo trì, tra dầu mỡ định kỳ vào trục ren từ 6 đến 12 tháng một lần để đảm bảo thao tác vặn mở luôn trơn tru.

FAQ - Câu Hỏi Thường Gặp Về Gate Valve 50mm

Thiết bị gate valve 50mm thực tế tương đương với kích thước đường kính danh nghĩa DN bao nhiêu và hệ inch là bao nhiêu?

Thiết bị này tương đương hoàn toàn với quy cách kích thước đường kính danh nghĩa DN50 theo tiêu chuẩn châu Âu hoặc gọi theo hệ đo lường inch của Mỹ là dòng van cổng kích cỡ gate valve 2 inch.

Kích thước DN50 có phải là một phân khúc kích cỡ phổ biến trong ngành nước không?

Đúng vậy. Đây là một trong những kích thước đường ống và thiết bị van được ứng dụng dày dặn nhất trong cả công trình dân dụng lẫn hạ tầng công nghiệp nhờ tính tương thích tuyệt vời với các dải lưu lượng tầm trung.

Khi nào nhà thầu nên ưu tiên chọn cấu hình dòng van bằng gang và khi nào nên dùng inox?

Dòng sản phẩm gate valve gang dn50 là sự lựa chọn kinh tế hàng đầu cho các hệ thống cấp nước sạch thông thường và mạng lưới PCCC. Trong khi đó, dòng gate valve inox dn50 là bắt buộc đối với môi trường hóa chất ăn mòn, thực phẩm hoặc hạ tầng ven biển.

Dòng thiết bị van cổng cỡ 50mm này có thể lắp đặt cho hệ thống phòng cháy chữa cháy được không?

Hoàn toàn được. Size DN50 là kích thước quy chuẩn vô cùng thông dụng, xuất hiện dày dặn tại các cụm họng tiếp nước chữa cháy vách tường và các trục nhánh đường ống dẫn nước cứu hỏa đầu tầng của tòa nhà.

Tôi có thể sử dụng van cổng cỡ 50mm này để hé mở điều tiết lưu lượng dòng nước thay thế van bi được không?

Hoàn toàn không nên. Van cổng được nghiên cứu chế tạo cốt lõi chỉ cho hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc cố tình dùng để điều tiết lưu lượng liên tục sẽ làm dòng lưu chất xối mạnh gây mài mòn đĩa van, dẫn đến hỏng van vĩnh viễn.

Kết Luận: Có Nên Chọn Gate Valve 50mm Cho Hệ Thống Của Bạn?

Tựu trung lại, sự vững chắc và độ an toàn của một hệ thống hạ tầng đường ống công nghiệp luôn được tạo nên từ tính đồng bộ và chất lượng bền bỉ của từng mắt xích cấu kiện cơ khí nhỏ nhất. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất gate valve 50mm là gì, bóc tách bảng thông số gate valve dn50 tiêu chuẩn và định vị các dòng sản phẩm chiến lược như gate valve gang dn50, gate valve inox dn50 hay dòng gate valve 2 inch, có thể khẳng định đây là dòng thiết bị đóng ngắt vô cùng ưu việt. Sở hữu những thế mạnh tuyệt đối về khả năng triệt tiêu tổn thất áp suất dòng chảy, độ bền bỉ cơ học vượt thời gian cùng sự đa dạng về mặt vật liệu chế tạo, dòng van cổng kích cỡ 50mm này chính là giải pháp vật tư hoàn hảo giúp các chủ đầu tư tối ưu hóa dòng vốn, triệt tiêu các rủi ro rò rỉ môi chất và nâng cao hệ số an toàn vận hành dài hạn cho toàn bộ công trình.
