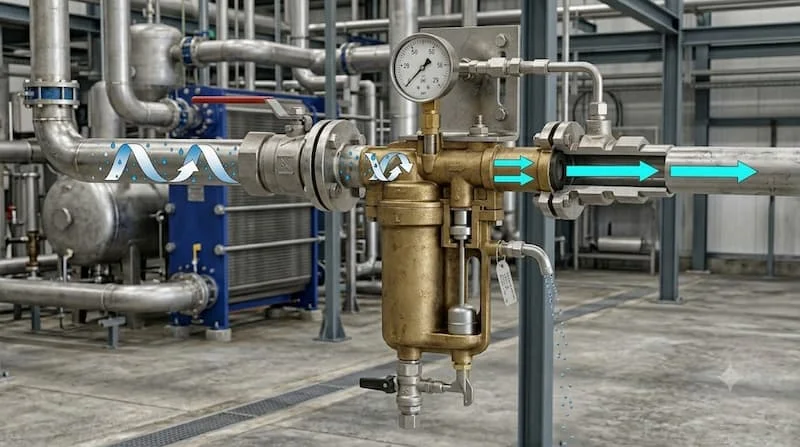

Khóa Ren: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Đường Ống Quy Mô Nhỏ Và Trung Bình

Trong việc thiết kế và xây dựng các hệ thống cơ điện M&E, mạng lưới đường ống cấp thoát nước hay các trục dẫn khí công nghiệp, việc tìm kiếm một phương án đóng ngắt dòng lưu chất cơ động và có tính kinh tế cao luôn là bài toán được đặt lên hàng đầu. Đối với các trục đường ống chính có kích cỡ siêu lớn, hệ thống mặt bích đồ sộ luôn chiếm ưu thế. Tuy nhiên, tại các nhánh phân phối dòng chảy, các điểm kết nối thiết bị đầu cuối hoặc các hệ thống phụ trợ nhỏ, thiết bị đóng ngắt mang tên van ren mới chính là vị cứu tinh đích thực của các kỹ sư hiện trường. Sự xuất hiện của cơ cấu liên kết ren giúp đơn giản hóa tối đa quy trình thi công xây dựng, loại bỏ hoàn toàn các kỹ thuật hàn xì phức tạp hay các bộ bù-lông cồng kềnh. Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia về cấu trúc kỹ thuật, tính ứng dụng thực tế và những lưu ý cốt lõi khi lựa chọn thiết bị nhằm giúp bạn tối ưu hóa 100% hiệu suất vận hành hệ thống đường ống của mình.

Vì Sao van ren Được Sử Dụng Phổ Biến Trong Hệ Thống Đường Ống?

Tình huống triển khai thực tế ngoài công trường

Tại hầu hết các công trình xây dựng hiện nay, từ mạng lưới cấp nước dân dụng tòa nhà, trục dẫn khí nén áp lực trong các xưởng cơ khí, hệ thống thông gió làm mát HVAC, cho đến các dây chuyền nhà máy sản xuất quy mô vừa và hệ thống xử lý nước thải sinh hoạt, nhu cầu đóng mở lưu chất nhanh chóng luôn hiện hữu. Các điểm nút này đòi hỏi thiết bị phải được lắp đặt một cách dễ dàng, nhanh chóng trong không gian chật hẹp, đảm bảo tính cơ động khi cần tháo rời sửa chữa đột xuất.

Vấn đề nhầm lẫn công năng và sai lệch vật tư

Tuy nhiên, trong thực tế vận hành phòng thu mua vật tư cho dự án, nhiều người vẫn chưa thể phân định rõ ràng:

• Khi nào nên dùng thiết bị liên kết ren để tối ưu hóa công năng?

• Khi nào bắt buộc phải chuyển sang sử dụng hệ thống mặt bích dày dặn?

• Loại vật liệu phôi kim loại nào sẽ phù hợp với từng môi trường môi chất hóa lý khác nhau?

Sự lúng túng này dễ dẫn đến việc chọn sai quy cách kỹ thuật, gây lãng phí ngân sách đầu tư hoặc nguy hiểm hơn là gây rò rỉ bách hại hệ thống do lắp van chịu áp thấp vào trục đường ống áp lực cao. Do đó, việc hiểu rõ bản chất của thiết bị gác cổng này là bước đi chiến lược của mọi nhà thầu.

Khóa Ren Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn cơ khí

Về mặt định danh chuyên ngành cơ khí thủy lực, van ren là gì? Đây là thuật ngữ dùng để chỉ các loại van công nghiệp hoặc thiết bị đóng mở lưu chất được thiết kế phương thức kết nối với đường ống bằng các bước ren (ren trong hoặc ren ngoài) được tiện ở hai đầu, thay vì sử dụng phương pháp hàn chết hay liên kết bằng các vành mặt bích ép bu-lông.

Chức năng vận hành cốt lõi trong sơ đồ công nghệ

Thiết bị đảm nhận ba chức năng chiến lược cốt lõi trong một mạng lưới đường ống dẫn:

• Đóng dòng chảy: Chặn đứng hoàn toàn không cho dòng môi chất di chuyển qua phân đoạn phía sau.

• Mở dòng chảy: Khơi thông dòng lưu chất vận hành với lưu lượng tối đa theo nhu cầu sản xuất.

• Cô lập thiết bị: Khóa chặt hai đầu đường ống để tháo dỡ các cụm máy bơm, đồng hồ đo hoặc cảm biến khi cần bảo dưỡng.

Đặc điểm công nghệ nổi bật mang lại lợi thế cạnh tranh

Dòng thiết bị này khẳng định vị thế vững chắc nhờ khả năng lắp đặt siêu nhanh, thao tác tháo tháo ráp bảo trì cực kỳ đơn giản bằng các công cụ cầm tay phổ thông và sở hữu mức chi phí đầu tư vật tư ban đầu vô cùng thấp, phù hợp với mọi quy mô ngân sách.

Nguyên Lý Hoạt Động Của van ren

Cơ chế vận hành của dòng thiết bị này vô cùng trực quan và đạt độ tin cậy cơ học rất cao, diễn ra theo ba bước chuyển động khép kín:

• Bước 1: Người vận hành tác động lực cơ năng vào bộ phận điều khiển (có thể là bộ phận tay gạt hoặc vô lăng tay quay) để truyền lực mô-men xoắn xuống dưới.

• Bước 2: Trục van tiếp nhận chuyển động và tác động trực tiếp lên bộ phận đóng mở cốt lõi nằm ở lòng van (bi van, đĩa van hoặc cánh van) xoay hoặc tịnh tiến theo quỹ đạo thiết kế.

• Bước 3: Bộ phận đóng mở chuyển trạng thái, cho phép lưu chất thông thủy hoàn toàn hoặc ngăn chặn lưu thông một cách triệt để.

Lý do thiết bị liên kết ren cực kỳ được ưa chuộng

Sở dĩ dòng van này có mặt tại mọi công trình là nhờ quy trình thi công cực kỳ đơn giản. Thợ lắp máy hoàn toàn không cần đến các thiết bị chuyên dụng đắt tiền như máy hàn điện, máy chụp tia X mối hàn, mà chỉ cần vặn ren trực tiếp vào ống. Thiết kế này sinh ra để làm bá chủ tại các hệ thống đường ống kích cỡ nhỏ và trung bình.

Cấu Tạo Cơ Bản Của van ren

Để có thể chịu đựng được các rung động lực học và áp suất nén liên tục, cấu tạo van ren tiêu chuẩn bao gồm năm bộ phận cơ khí chính xác sau:

1. Thân van

Lớp vỏ bọc cơ học chịu lực chính, được đúc dày dặn từ đồng thau, inox hoặc gang, chịu trách nhiệm bao bọc toàn bộ cụm cơ cấu hoạt động nội bộ và hứng chịu áp lực của dòng lưu chất.

2. Bộ phận đóng mở

Chi tiết cốt lõi nằm trong lòng van để thực hiện hành vi ngắt dòng chảy. Tùy thuộc vào dòng van, cấu kiện này có thể là dạng van bi ren (quả bi đúc rỗng tâm xoay góc), van cổng ren (cửa sập tịnh tiến) hoặc đĩa van dạng nêm.

3. Trục van

Thanh kim loại trung gian chịu lực kéo và xoắn, chịu trách nhiệm truyền động động năng từ tay gạt của người vận hành xuống cấu kiện đóng mở ở đáy van.

4. Kết nối ren

Hai đầu của thân van được tiện các bước ren cơ học đạt chuẩn công nghiệp, phân chia rõ ràng thành hệ ren trong (ren tiện phía lòng trong) hoặc ren ngoài (ren tiện lộ ra bề mặt ngoài) để xoáy chặt vào đầu ống.

5. Gioăng làm kín

Chế tạo từ các hợp chất đàn hồi cao cấp như cao su EPDM, PTFE hoặc Teflon bọc quanh bệ đỡ và trục van, đảm bảo chống rò rỉ môi chất ra môi trường bên ngoài tuyệt đối.

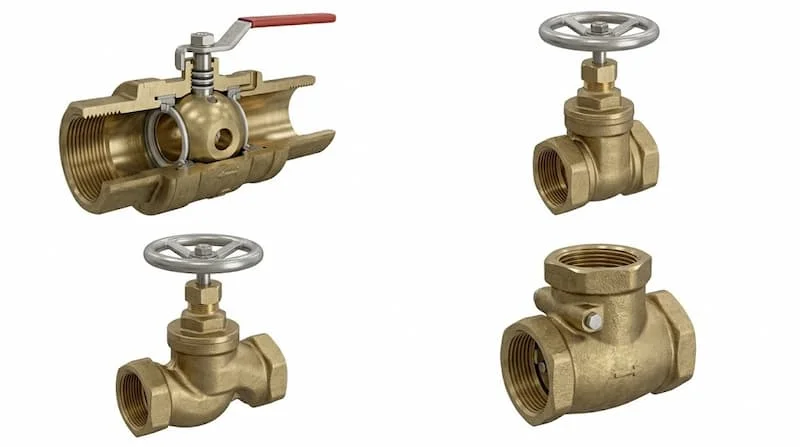

Các Loại van ren Phổ Biến Hiện Nay Trên Thị Trường

Dựa trên cấu trúc hình học của bộ phận đóng mở và mục đích công nghệ, thiết bị được phân chia thành năm dòng sản phẩm chiến lược sau:

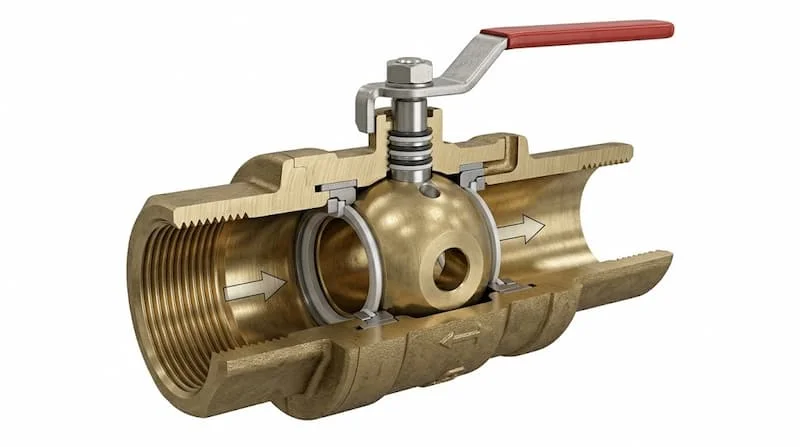

1. Van bi ren

• Đặc tính cơ học: Đây là dòng van thông dụng nhất, sử dụng một quả bi đúc rỗng tâm xoay góc 90 độ để đóng mở. Dòng van bi ren sở hữu ưu điểm đóng mở siêu nhanh chỉ bằng một cái gạt tay và đạt độ kín khít cơ học tuyệt đối.

2. Van cổng ren

• Đặc tính cơ học: Sử dụng cơ chế cánh van dạng cửa sập chuyển động lên xuống. Khi mở hoàn toàn, đĩa van rút lên trên giúp lòng van thông suốt, mang lại khả năng tổn thất áp suất cực thấp, giữ nguyên vẹn áp lực trạm bơm.

3. Van cầu ren

• Đặc tính cơ học: Dòng van có cấu trúc vách ngăn hình chữ Ngã hoặc chữ S bên trong lòng van. Nhờ hành trình tịnh tiến tuyến tính của đĩa van, thiết bị này có khả năng điều tiết lưu lượng dòng môi chất vô cùng xuất sắc mà không sợ bị mài mòn vẹt cánh van.

4. Van một chiều ren

• Đặc tính cơ học: Chỉ cho phép dòng lưu chất di chuyển theo một chiều duy nhất và tự động khóa chặt khi dòng chảy có xu hướng quay ngược trở lại, bảo vệ an toàn cho máy bơm khỏi hiện tượng búa nước phá hủy cánh bơm.

5. Van bướm ren

• Đặc tính cơ học: Sử dụng đĩa van dạng cánh bướm xoay quanh trục, thường được ứng dụng trong các hệ thống đường ống nhỏ yêu cầu kết cấu mỏng, gọn nhẹ để tối ưu không gian bố trí hộp kỹ thuật.

Thông Số Kỹ Thuật Quan Trọng Của van ren

Khi tiến hành bóc tách hồ sơ kỹ thuật để phê duyệt vật tư đầu vào cho công trình, các kỹ sư cần đặc biệt lưu ý kiểm tra các dải thông số định lượng tiêu chuẩn sau:

• Kích thước danh nghĩa đường ống (DN): Phổ biến nhất ở các mã size nhỏ từ DN15, DN20, DN25 cho đến các dòng cỡ trung bình DN32, DN40 và tối đa đạt ngưỡng DN50 (đôi khi mở rộng đến DN100 cho một số dòng van đặc thù).

• Các cấp áp suất làm việc định mức: Đầy đủ các dải chịu lực phổ thông ngoài công trường bao gồm tiêu chuẩn PN10, PN16 và dòng chịu áp lực cao chuyên dụng PN25.

• Bản chất phôi vật liệu đúc thân van: Phân dải phong phú từ phôi đồng thau kinh tế, chất liệu inox 304, inox 316 siêu kháng ăn mòn, cho đến chất liệu gang đúc chịu lực va đập cơ học.

• Tiêu chuẩn bước ren đồng bộ toàn cầu: Phải đối chiếu chính xác hệ ren để lắp ráp ăn khớp, bao gồm hệ ren côn BSPT (tiêu chuẩn Anh), hệ ren thẳng BSPP hoặc hệ ren côn NPT (tiêu chuẩn Mỹ).

So Sánh van ren Và Khóa Mặt Bích

Việc đặt hai phương thức kết nối lên bàn cân đối chiếu sẽ giúp các nhà thầu có cái nhìn trực quan nhất để phân bổ vật tư:

Tại Sao van ren Chiếm Vị Thế Độc Tôn Trong Hệ Thống Nhỏ?

Lý do cốt lõi giúp các thiết bị liên kết ren trở thành sự lựa chọn không thể thay thế tại các nhánh ống phụ trợ nằm ở ba yếu tố kinh tế và kỹ thuật:

Cắt giảm tối đa chi phí và nhân công thi công

Đối với các hệ thống đường ống cỡ nhỏ, việc hàn mặt bích vừa làm gia tăng chi phí phôi thép, vừa tốn thời gian gia công của thợ hàn áp lực cao. Sử dụng kết nối ren giúp cắt giảm đến 70% thời gian lắp đặt ngoài hiện trường, giảm thiểu chi phí nhân công và đẩy nhanh tiến độ bàn giao công trình.

Tính linh hoạt tuyệt vời khi thay thế sửa chữa

Khi xảy ra sự cố hỏng hóc van ngoài công trường, người thợ bảo trì chỉ cần khóa van tổng, dùng mỏ lết vặn tháo van cũ ra và xoáy van mới vào trong vòng vài phút. Sự cơ động này giúp triệt tiêu hoàn toàn thời gian dừng hoạt động của nhà máy, đảm bảo tính liên tục của dây chuyền sản xuất.

Ứng Dụng Thực Tế Của van ren Trong Các Hạ Tầng Kỹ Thuật

Thiết bị này khẳng định giá trị công nghệ thông qua sự hiện diện dày dặn tại hầu hết các phân đoạn đời sống và sản xuất:

1. Hệ thống cấp thoát nước dân dụng

Lắp đặt tại cụm đồng hồ nước đầu vào căn hộ, đường ống dẫn nước sinh hoạt nhà phố, các trục nhánh chia nước nhà vệ sinh của chung cư cao tầng.

2. Hệ thống khí nén áp lực công nghiệp

Xuất hiện tại các điểm đầu ra của bình tích áp, các nhánh ống dẫn khí nén cấp cho máy dập, súng bắn vít trong các nhà xưởng cơ khí, lắp ráp thiết bị.

3. Hệ thống thông gió điều hòa không khí HVAC

Bố trí tại các đường ống dẫn nước ngưng, các nhánh ống bypass của cụm điều hòa trung tâm FCU, VRV để phục vụ công tác bảo trì cục bộ.

4. Hệ thống hơi nóng áp lực quy mô vừa

Ứng dụng trong các nồi hơi nhỏ, đường ống hấp sấy của các xưởng giặt là, nhà máy may mặc nhờ khả năng chịu nhiệt tốt của phôi đồng và inox.

5. Ngành công nghiệp thực phẩm và dược phẩm

Sử dụng các dòng van ren làm từ inox 304 hoặc inox 316 siêu sạch trên các đường ống dẫn nước tinh khiết, nước RO, cồn y tế để đảm bảo tuyệt đối tiêu chuẩn vệ sinh an toàn.

Những Sai Lầm Kinh Điển Khi Lựa Chọn Và Sử Dụng Khóa Ren

Để tránh các sự cố rò rỉ môi chất bách hại công trình, người thu mua và thợ thi công cần đặc biệt tránh năm sai lầm sau:

• Sai lầm 1: Lựa chọn sai tiêu chuẩn bước ren (ví dụ vặn đầu ống chuẩn NPT của Mỹ vào van chuẩn BSPT của Anh), gây kẹt ren, cháy ren và rò rỉ nước liên tục.

• Sai lầm 2: Hoàn toàn chủ quan không kiểm tra cấp áp suất làm việc PN của hệ thống, lắp van áp thấp vào đường cống cao áp gây nứt vỡ thân van.

• Sai lầm 3: Chọn sai cấu hình vật liệu đúc thân van, dùng van đồng thông thường cho môi trường hóa chất axit ăn mòn khiến thân van bị oxy hóa mục rỗng.

• Sai lầm 4: Thợ thi công dùng lực quá mạnh, dùng kìm cộng lực siết van quá đà làm nứt bạnh ren hoặc biến dạng cấu trúc hình học bên trong lòng van.

• Sai lầm 5: Lười biếng không sử dụng các vật liệu phụ trợ làm kín ren như băng tan (cao su non) hoặc keo khóa ren, khiến môi chất rỉ ra theo các kẽ hở bước ren.

Checklist Hướng Dẫn Chọn Khóa Ren Chuẩn Xác Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia thu mua vật tư để nhận được một cấu hình thiết bị hoàn hảo cho dự án:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên trong đường ống (Nước sạch, hóa chất, hơi nóng hay khí nén độc hại).

• Bước 2: Thu thập số liệu về áp suất hoạt động liên tục của hệ thống để chọn cấp chịu lực PN10, PN16 hay PN25 cho thân van.

• Bước 3: Xác định biên độ nhiệt độ vận hành tối đa của môi chất để lựa chọn phôi kim loại chịu nhiệt thích hợp.

• Bước 4: Lựa chọn vật liệu đúc thân van tối ưu tương ứng (Chọn phôi đồng cho hệ khí/nước dân dụng, chọn inox cho môi trường hóa chất).

• Bước 5: Đối chiếu và kiểm tra nghiêm ngặt tiêu chuẩn bước ren của dự án là hệ ren côn BSPT, ren thẳng BSPP hay hệ ren Mỹ NPT.

• Bước 6: Đo đạc chính xác kích thước đường kính danh nghĩa của ống dẫn để quy đổi ra size DN của thiết bị khóa ren tương thích.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Vận Hành

• Khi tiến hành thi công vặn ren ngoài hiện trường, thợ cơ điện phải thực hiện quấn băng tan (cao su non) đúng chiều quay của bước ren với một độ dày vừa đủ từ 15 đến 20 vòng để điền đầy các khe hở cơ học. Quá trình siết van tuyệt đối không được dùng lực quá tay, khi cảm thấy nặng ren và vừa khít khao là phải dừng lại để tránh rủi ro nứt bạnh thân van.

• Đơn vị quản lý cần thiết lập lịch trình kiểm tra định kỳ từ 6 đến 12 tháng một lần để phát hiện sớm các điểm rỉ nước tại mối nối ren, tiến hành tra dầu mỡ bảo trì phần trục van và bảo dưỡng lớp gioăng cao su làm kín bên trong, đảm bảo thao tác đóng ngắt luôn nhẹ nhàng và thông suốt.

FAQ - Câu Hỏi Thường Gặp Về Khóa Ren

Bản chất kỹ thuật của dòng thiết bị khóa ren là gì?

Đây là cụm từ chỉ các loại van công nghiệp thực hiện nhiệm vụ đóng ngắt lưu chất, sử dụng phương thức liên kết kết nối ren trong hoặc ren ngoài để xoáy chặt vào đường ống dẫn thay vì dùng mặt bích.

Dòng sản phẩm khóa kết nối ren thường được ứng dụng cho những dải kích thước đường ống nào?

Thiết bị này hoạt động tối ưu và phổ biến nhất ở các phân khúc kích cỡ nhỏ từ DN15 đến DN50. Một số dòng van đặc thù có thể mở rộng lên đến kích cỡ DN100 nhưng yêu cầu bước ren phải cực kỳ chính xác để chịu áp.

Giữa phương án sử dụng khóa ren và khóa liên kết mặt bích, giải pháp nào tốt hơn?

Mỗi dòng có một thế mạnh riêng biệt: Thiết bị liên kết ren là sự lựa chọn hoàn hảo cho hệ thống nhỏ nhờ tính kinh tế và lắp ráp nhanh; trong khi hệ thống mặt bích là bắt buộc cho các đường ống lớn chịu cấp áp suất và nhiệt độ siêu cao.

Dòng van làm từ chất liệu inox có thực sự tốt hơn chất liệu đồng thau không?

Về mặt cơ lý hóa, phôi inox sở hữu năng lực chịu nhiệt độ cao, kháng hóa chất ăn mòn và chịu áp lực vượt trội so với đồng thau, tuy nhiên nó luôn đi kèm với một mức chi phí đầu tư cao hơn tương đối. Do đó, bạn nên căn cứ vào môi chất để lựa chọn nhằm tối ưu hóa chi phí vật tư.

Khi tiến hành thi công lắp ráp thiết bị khóa kết nối ren, cần lưu ý điều gì quan trọng nhất?

Nhà thầu cần đặc biệt lưu ý kiểm tra tính đồng bộ của tiêu chuẩn bước ren giữa ống và van, đồng thời bắt buộc phải quấn băng tan đúng kỹ thuật và tuyệt đối không được siết van quá lực cơ học cho phép.

Kết Luận: Có Nên Sử Dụng Khóa Ren Cho Hệ Thống Của Bạn?

Tựu trung lại, sự thành công và độ bền vững của một mạng lưới hạ tầng đường ống dẫn lưu chất luôn được quyết định bởi tính hợp lý và đồng bộ của từng phương án kết nối cơ khí. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất khóa ren là gì, bóc tách cấu trúc cơ học tinh vi trong phần cấu tạo khóa ren và định vị các dòng sản phẩm chiến lược như van bi ren, van cổng ren hay hệ van một chiều ren, có thể khẳng định đây là dòng thiết bị vô cùng ưu việt. Sở hữu những lợi thế tuyệt đối về quy trình thi công đơn giản, chi phí đầu tư vật tư kinh tế cùng năng lực tháo lắp bảo trì linh hoạt, thiết bị này chính là giải pháp kỹ thuật hoàn hảo giúp các chủ đầu tư tối ưu hóa dòng vốn, cắt giảm thời gian thi công ngoài công trường và nâng cao hiệu suất vận hành lâu dài cho toàn bộ hệ thống.
