Van 25: Giải Pháp Kiểm Soát Dòng Chảy Tiêu Chuẩn Cho Mọi Hệ Thống Đường Ống

Trong cấu trúc tổng thể của các mạng lưới truyền dẫn lưu chất, việc lựa chọn cấu hình thiết bị đóng ngắt đóng vai trò nền tảng quyết định đến tính ổn định của toàn bộ hạ tầng kỹ thuật. Dù là một mạng lưới cấp nước sạch sinh hoạt trong các tòa nhà cao tầng hay các đường ống công nghệ phức tạp trong nhà xưởng, việc duy trì một áp lực phân phối vừa đủ và cơ động luôn là bài toán cốt lõi. Trong số các phân khúc kích cỡ thiết bị cơ khí hiện nay, dòng sản phẩm van 25 luôn được xem là một tiêu chuẩn vàng, một mắt xích huyết mạch xuất hiện với tần suất dày đặc nhất. Thiết bị này sở hữu một quy cách hình học vô cùng cân đối, vừa đủ tinh gọn để bố trí trong các không gian chật hẹp, vừa đủ năng lực chịu tải để khống chế các dải lưu lượng tầm trung. Việc trang bị đầy đủ kiến thức chuyên sâu về các thông số quy đổi, cơ chế cơ học nội bộ và bản chất phôi vật liệu của dòng van này chính là đòn bẩy chiến lược giúp các chủ đầu tư tối ưu hóa ngân sách vật tư, triệt tiêu nguy cơ sụt áp và bảo vệ an toàn tuyệt đối cho công trình kỹ thuật.

Van 25 Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn quy chuẩn

Về mặt định danh chuyên ngành cơ khí thủy lực, van 25 là gì? Đây là thuật ngữ thông dụng được các kỹ sư và thợ lắp máy sử dụng để chỉ dòng van công nghiệp có thông số đường kính danh nghĩa quy chuẩn quốc tế là van DN25.

Bảng tra cứu thông số quy đổi kích thước cơ học định chuẩn

Để tránh những sai sót đáng tiếc khi bóc tách khối lượng và thu mua vật tư ngoài thị trường, bạn có thể tham khảo bảng quy đổi dữ liệu hình học tiêu chuẩn dưới đây:

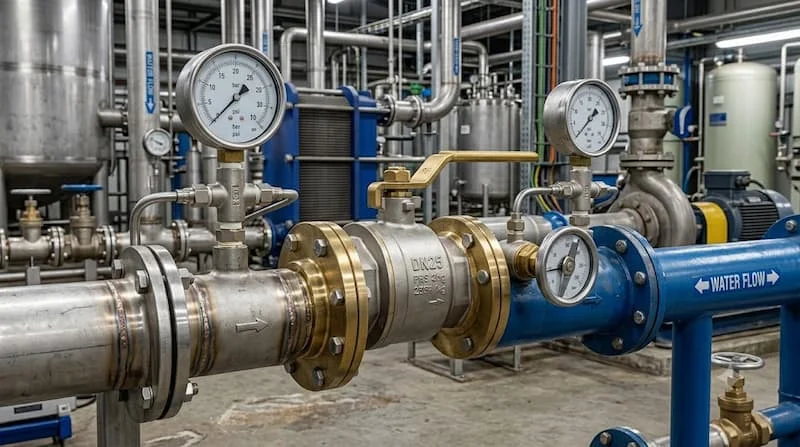

Vai trò chiến lược trong sơ đồ công nghệ đường ống

Nằm tại các điểm nút rẽ nhánh hoặc đầu dòng phân phối, thiết bị đảm nhận bốn sứ mệnh công nghệ vô cùng quan trọng:

• Thực hiện hành vi đóng hoặc mở hoàn toàn dòng lưu chất luân chuyển.

• Tiến hành tiết lưu, điều tiết lưu lượng dòng môi chất theo nhu cầu phụ tải.

• Tự động ngăn chặn hiện tượng dòng chảy ngược phá hủy hệ thống.

• Chốt chặn an toàn giúp cô lập, bảo vệ hệ thống và các thiết bị đo đạc phía sau.

Nguyên Lý Hoạt Động Của Van DN25

Cơ chế vận hành của dòng thiết bị này hoàn toàn phụ thuộc vào cấu trúc hình học của bộ phận đóng mở nội bộ, phân chia thành bốn nguyên lý cơ học đặc trưng:

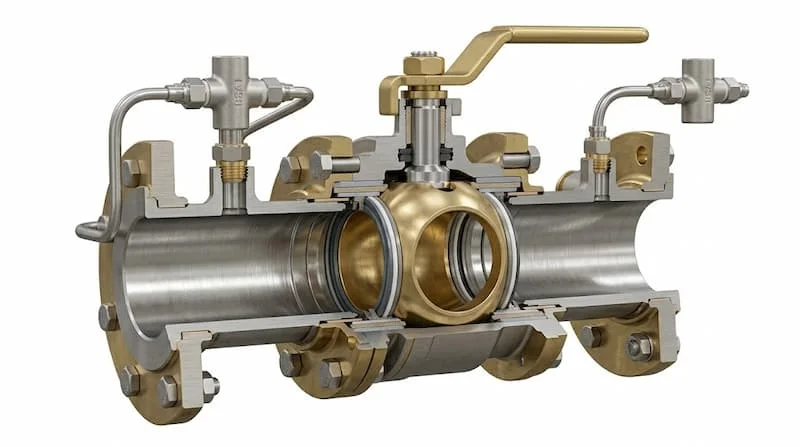

1. Cơ chế vận hành của dòng van bi DN25

Sử dụng một quả bi kim loại được khoét lỗ xuyên tâm kết nối trực tiếp với trục van. Khi người vận hành tác động lực gạt tay một góc 90 độ, bi van sẽ xoay theo góc tương ứng để khơi thông hoàn toàn hoặc chắn ngang dòng lưu chất một cách nhanh chóng.

2. Cơ chế vận hành của dòng van cổng DN25

Dựa trên hành trình tịnh tiến lên xuống của một đĩa van dạng cửa sập vuông góc với hướng đi của dòng chảy. Chu trình nâng lên hạ xuống được điều khiển thông qua một trục ren xoay vô lăng, giúp giải phóng hoàn toàn lòng ống khi mở.

3. Cơ chế vận hành của dòng van cầu DN25

Đĩa van chuyển động tuyến tính theo phương dọc để thắt chặt hoặc mở rộng khoảng cách với bệ đỡ lòng van. Cơ chế này ép dòng môi chất phải đổi hướng chuyển động, tạo ra năng lực điều tiết tỷ lệ dòng chảy vô cùng tinh vi.

4. Cơ chế vận hành của dòng van một chiều DN25

Hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp lực thủy động học của dòng môi chất. Cánh van sẽ tự động mở ra dưới áp lực dòng xuôi và lập tức sập kín lại theo lực trọng trường hoặc lò xo khi dòng chảy có xu hướng đứng yên hoặc quay ngược.

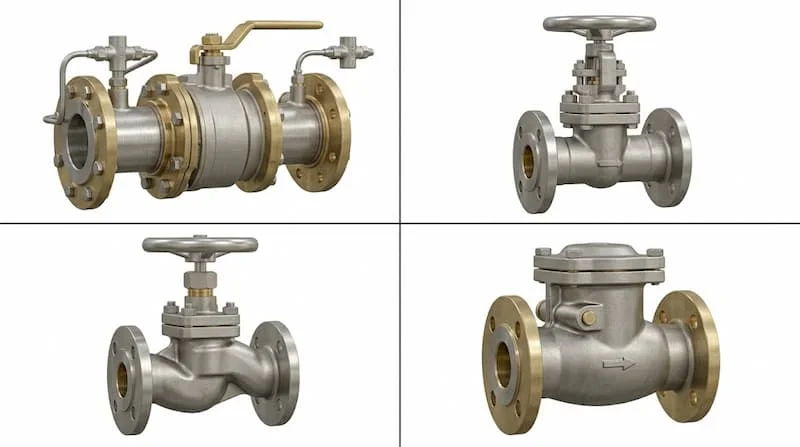

Các Loại Van 25 Phổ Biến Hiện Nay Trên Thị Trường

Dựa trên cấu trúc cơ học và đặc thù của từng môi trường môi chất, dòng kích cỡ này được chia thành năm nhánh sản phẩm chiến lược:

1. Van bi DN25

• Thế mạnh công nghệ: Đóng mở siêu nhanh chỉ trong một vài giây, cấu trúc gioăng ôm khít quả bi mang lại độ kín khít cơ học tuyệt đối.

• Hệ thống ứng dụng: Là ưu tiên số một cho các đường ống dẫn nước sạch sinh hoạt và mạng phân phối khí nén áp lực.

2. Van cổng DN25

• Thế mạnh công nghệ: Khi mở hoàn toàn, cánh van rút sạch ra khỏi lòng ống, tạo ra lòng van rỗng thông suốt, mang lại chỉ số tổn thất áp suất siêu thấp.

• Hệ thống ứng dụng: Sử dụng đại trà trong các mạng lưới cấp nước tổng của các tòa nhà.

3. Van cầu DN25

• Thế mạnh công nghệ: Thiết kế vách ngăn đặc trưng giúp chịu lực xối mạnh của môi chất tốt nhất, khả năng điều tiết lưu lượng dòng chảy xuất sắc mà không sợ mài mòn vẹt đĩa van.

• Hệ thống ứng dụng: Chuyên dụng cho các trục đường ống dẫn hơi nóng siêu nhiệt hoặc hóa chất quy mô nhỏ.

4. Van một chiều DN25

• Thế mạnh công nghệ: Ngăn chặn triệt để hiện tượng búa nước chảy ngược bách hại cánh bơm, hoạt động độc lập không cần năng lượng điều khiển.

• Hệ thống ứng dụng: Lắp đặt ngay tại đầu ra của các trạm bơm, đường ống áp lực cao.

5. Van bướm DN25

• Thế mạnh công nghệ: Thiết kế siêu phẳng, trọng lượng cực kỳ gọn nhẹ, giá thành đầu tư vật tư thấp hơn tương đối so với các dòng van cùng phân khúc.

• Hệ thống ứng dụng: Thích hợp cho các vị trí không gian chật hẹp, các hộp kỹ thuật tinh gọn.

Thông Số Kỹ Thuật Quan Trọng Của Van DN25

Khi lập hồ sơ phê duyệt vật tư đầu vào cho công trình, các kỹ sư cần lưu ý đối chiếu chính xác các dải thông số định lượng tiêu chuẩn sau:

• Kích thước đường kính: Đồng bộ quy chuẩn giữa kích cỡ danh nghĩa DN25 và mác hệ inch là 1 inch.

• Cấp áp suất vận hành định mức: Đa dạng dải chịu lực nén cơ học từ tiêu chuẩn PN10, PN16 cho đến hệ cao áp công nghiệp PN25.

• Cấu hình phôi vật liệu đúc thân van: Phân dải linh hoạt bao gồm đồng thau mạ niken, gang cầu đúc chịu lực, inox 304, inox 316 kháng axit và nhựa kỹ thuật PVC chống ăn mòn hóa học.

• Kiểu dáng phương thức kết nối cơ học: Mối nối ren tinh gọn cho hệ ống nhỏ, liên kết mặt bích vững chắc chịu rung động, hoặc phương thức hàn kín trực tiếp cho đường ống nhiệt độ cao.

So Sánh Van 25 Với Các Kích Thước Đường Ống Khác

Để giúp các nhà thầu có góc nhìn tổng quan khi phối trộn các phân đoạn ống nhánh, dưới đây là bảng đối chiếu dải kích cỡ phổ thông:

Nguyên nhân giúp phân khúc kích cỡ DN25 chiếm sản lượng tiêu thụ lớn

Kích thước 1 inch là điểm cân bằng hoàn hảo về mặt lưu lượng thủy lực cho hầu hết các nhu cầu sử dụng nước và khí tầm trung của các hộ gia đình, biệt thự và phân xưởng sản xuất nhỏ. Thiết bị này vô cùng dễ dàng tìm mua ở bất kỳ đại lý vật tư cơ điện nào với mức chi phí đầu tư vô cùng hợp lý, giúp tối ưu hóa dòng vốn lưu động cho nhà thầu.

Tại Sao Van DN25 Được Ưa Chuộng Trong Công Nghiệp?

Sự xuất hiện dày đặc của dòng van size 25mm tại các bản vẽ thiết kế công nghệ xuất phát từ bốn lợi thế cốt lõi:

Lưu lượng tối ưu và sự đa dạng về mặt giải pháp vật liệu

Kích thước lòng van cung cấp một lưu lượng môi chất vừa vặn, triệt tiêu hiện tượng sụt áp dòng chảy hiệu quả. Đồng thời, do đây là size quy chuẩn phổ biến toàn cầu, các nhà sản xuất đã tung ra thị trường đầy đủ các biến thể từ đồng, gang, nhựa cho đến inox, mang lại sự linh hoạt tuyệt đối cho các kỹ sư khi phối trộn vật tư tùy theo bản chất của môi chất hóa lý.

Ứng Dụng Thực Tế Của Van 25 Trong Đời Sống Và Sản Xuất

Thiết bị này khẳng định giá trị công nghệ thông qua sự hiện diện tại hầu hết các hạ tầng kỹ thuật:

1. Hệ thống cấp thoát nước sạch sinh hoạt

Lắp đặt tại cụm đồng hồ nước tổng đầu vào căn hộ nhà dân, các trục đường ống dẫn nước nội khu chung cư cao tầng và các nhánh chia nước sản xuất trong nhà máy.

2. Hệ thống phòng cháy chữa cháy PCCC tự động

Bố trí tại các đường ống phân phối nước chữa cháy vách tường, cụm họng phun cứu hỏa tầm nhỏ, bảo đảm áp lực nước luôn sẵn sàng ở mức đỉnh cao nhất.

3. Hệ thống thông gió điều hòa HVAC trung tâm

Ứng dụng khống chế dòng nước lạnh tuần hoàn hoặc nước nóng sưởi ấm trong các đường ống bypass của cụm điều hòa trung tâm tòa nhà văn phòng.

4. Hệ thống dẫn động khí nén áp lực cao

Bố trí tại các điểm ra của bình tích áp, trục ống phân phối khí nén cấp năng lượng cho các thiết bị súng phun sơn, máy dập tại các xưởng cơ khí.

5. Hệ thống hơi nóng và đường ống lò hơi

Ứng dụng trong các nồi hơi công suất nhỏ, dây chuyền hấp sấy của các nhà máy sản xuất thực phẩm, bánh kẹo nhờ khả năng chịu nhiệt cao của phôi inox và đồng.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van 25

Để tránh các sự cố rò rỉ hoặc sai lệch quy cách vật tư ngoài hiện trường, bạn cần đặc biệt lưu ý tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn tai hại giữa ký hiệu đường kính danh nghĩa DN25 với kích thước đường kính ngoài phi 25 của ống nhựa, dẫn đến tình trạng thiết bị mua về không thể vặn vừa vào ống dẫn.

• Sai lầm 2: Chủ quan bỏ qua bước kiểm tra áp suất làm việc thực tế của hệ thống trạm bơm, sử dụng van áp thấp PN10 cho đường cống cao áp PN25 gây nguy cơ nứt vỡ van.

• Sai lầm 3: Chọn sai bản chất vật liệu chế tạo, ví dụ dùng van đồng thau cho môi trường hóa chất axit ăn mòn mạnh khiến thân van bị oxy hóa hóa học mục rỗng ruột.

• Sai lầm 4: Chọn sai kiểu kết nối cơ học (nhầm giữa bước ren chuẩn Anh BSPT và bước ren chuẩn Mỹ NPT), khiến các kẽ hở ren bị cháy rỉ nước liên tục.

• Sai lầm 5: Ham rẻ chọn mua các dòng sản phẩm trôi nổi không rõ thương hiệu nguồn gốc, không có chứng từ CO-CQ hợp pháp, dẫn đến việc bị ban quản lý dự án từ chối nghiệm thu đầu vào.

Checklist Hướng Dẫn Chọn Van DN25 Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia thu mua vật tư để sở hữu cấu hình thiết bị chuẩn xác nhất cho dự án:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên trong đường ống (Nước sạch, khí nén, hơi nóng siêu nhiệt hay dung dịch hóa chất ăn mòn).

• Bước 2: Thu thập số liệu về biên độ nhiệt độ vận hành tối đa của môi chất để chọn phôi vật liệu chịu nhiệt thích hợp (chọn inox cho nhiệt cao, chọn nhựa cho nhiệt thấp).

• Bước 3: Xác định chỉ số áp suất hoạt động liên tục của hệ thống để chọn cấp chịu lực nén PN10, PN16 hay PN25 cho thân van.

• Bước 4: Lựa chọn vật liệu đúc thân van tối ưu tương ứng (Chọn phôi đồng cho hệ khí/nước dân dụng, chọn inox cho môi trường hóa chất sạch).

• Bước 5: Đối chiếu kỹ lưỡng phương thức liên kết kỹ thuật cơ học trên bản vẽ là kiểu nối ren tinh gọn hay hệ liên kết mặt bích tiêu chuẩn quốc tế.

• Bước 6: Kiểm tra nghiêm ngặt tiêu chuẩn kỹ thuật dập nổi trên thân van để đảm bảo độ đồng bộ tuyệt đối với hệ thống ống dẫn hiện tại.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Vận Hành

• Khi tiến hành thi công lắp ráp ngoài hiện trường, thợ cơ điện bắt buộc phải quan sát kỹ mũi tên chỉ hướng dập nổi trên thân van để đặt đúng chiều dòng chảy (đặc biệt là đối với dòng van một chiều DN25 và van cầu). Quá trình siết ren tuyệt đối không được dùng lực quá tay, khi cảm thấy vừa khít khao là phải dừng lại để tránh rủi ro nứt bạnh thân van, đồng thời phải kiểm tra độ đàn hồi của lớp gioăng cao su làm kín chống rò rỉ.

• Đơn vị vận hành cần thiết lập lịch trình bảo trì định kỳ từ 6 đến 12 tháng một lần để tra dầu mỡ bảo dưỡng trục van, súc rửa các cặn bẩn bám dày trong lòng van, đảm bảo chu trình đóng ngắt luôn nhẹ nhàng và thông suốt tuyệt đối.

FAQ - Câu Hỏi Thường Gặp Về Van Kích Cỡ 25

Thiết bị van 25 thực tế tương đương với quy cách hệ inch là bao nhiêu?

Thiết bị đường kính danh nghĩa van DN25 tương đương hoàn toàn với quy cách kích cỡ định danh 1 inch theo tiêu chuẩn kỹ thuật quốc tế.

Dòng thiết bị van cỡ size DN25 thường được ứng dụng cho loại đường ống nào?

Van được ứng dụng chuyên dụng cho các đường ống dẫn có đường kính ngoài xấp xỉ khoảng 34 mm, đóng vai trò là trục nhánh phân phối lưu chất chính.

Dòng sản phẩm kích cỡ DN25 hiện nay có những loại cấu hình vật liệu nào phổ biến?

Thiết bị được sản xuất với dải vật liệu vô cùng phong phú bao gồm đồng thau mạ niken, gang đúc chịu lực, inox 304, inox 316 siêu sạch và chất liệu nhựa kỹ thuật PVC.

Đối với hệ thống đường ống kích cỡ DN25, nên ưu tiên dùng kết nối ren hay mặt bích?

Đối với các hạ tầng dân dụng hoặc không gian nhỏ, kết nối ren là sự lựa chọn kinh tế hàng đầu nhờ tính linh hoạt; trong khi đối với các dây chuyền nhà máy công nghiệp chịu rung động lớn, kết nối mặt bích luôn được ưu tiên để đảm bảo độ bền chắc.

Yếu tố nào quyết định trực tiếp đến định giá của một bộ van cỡ DN25 ngoài thị trường?

Giá thành của thiết bị phụ thuộc trực tiếp vào chủng loại kết cấu của van (van bi, van cổng hay van cầu), bản chất vật liệu chế tạo, uy tín của thương hiệu sản xuất và các tiêu chuẩn kiểm định chất lượng đi kèm.

Kết Luận: Có Nên Sử Dụng Van 25 Cho Hệ Thống Của Bạn?

Tựu trung lại, tính vững chắc và hệ số an toàn của một hệ thống hạ tầng cơ điện luôn được quyết định bởi khả năng chọn lựa đúng quy cách thiết bị điều khiển. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất van 25 là gì, phân tách cơ chế hoạt động của dòng van DN25 cho đến việc định vị các dòng sản phẩm chiến lược như van bi DN25, van cổng DN25 hay hệ van một chiều DN25, có thể khẳng định đây là dòng thiết bị vô cùng ưu việt. Sở hữu những thế mạnh tuyệt đối về sự đa dạng chủng loại, quy trình lắp đặt đơn giản cùng mức chi phí đầu tư vô cùng cạnh tranh, phân khúc kích cỡ này chính là giải pháp vật tư hoàn hảo giúp các chủ đầu tư tối ưu hóa dòng vốn, giảm thiểu các sự cố rò rỉ môi chất bách hại công trình và nâng cao tuổi thọ lâu dài cho toàn bộ hệ thống đường ống dẫn.
