Van Tách Nước: Giải Pháp Loại Bỏ Nước Ngưng Và Bảo Vệ Hệ Thống Đường Ống Công Nghiệp

Trong vận hành các hệ thống cơ điện M&E và mạng lưới đường ống công nghiệp, sự xuất hiện của độ ẩm luôn là một trong những kẻ thù giấu mặt nguy hiểm nhất. Dù là hệ thống truyền dẫn khí nén áp lực cao hay mạng lưới hơi nóng bão hòa, sự thay đổi về nhiệt độ và áp suất sẽ điều tất yếu dẫn đến hiện tượng hóa lỏng của hơi nước. Nếu không có một biện pháp xử lý triệt để, lượng nước tích tụ này sẽ nhanh chóng phá hủy các thiết bị đầu cuối, làm suy giảm nghiêm trọng chất lượng sản phẩm và gây tổn thất năng lượng nặng nề. Chính vì thế, việc lắp đặt thiết bị water separator valve đã trở thành một tiêu chuẩn bắt buộc trong thiết kế hạ tầng cơ khí hiện đại. Thiết bị này đóng vai trò như một bộ lọc thông minh, hoạt động bền bỉ để cô lập và trục xuất toàn bộ lượng chất lỏng dư thừa ra ngoài. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia về cấu trúc kỹ thuật, cơ chế vận hành và phương pháp lựa chọn thiết bị tối ưu nhất cho doanh nghiệp của bạn.

Van Tách Nước Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn ngành

Về mặt chuyên môn cơ khí thủy lực, water separator valve là gì? Đây là một thiết bị phụ trợ đường ống chuyên dụng được nghiên cứu chế tạo nhằm mục đích bóc tách, thu gom và loại bỏ hoàn toàn lượng nước ngưng tụ hoặc hơi ẩm dạng lỏng ra khỏi dòng lưu chất khí (khí nén, hơi nóng, gas) đang luân chuyển, bảo đảm độ khô và độ sạch lý tưởng cho dòng năng lượng phía sau.

Các chức năng chiến lược cốt lõi

Thiết bị đảm nhận ba nhiệm vụ cực kỳ quan trọng trong sơ đồ công nghệ:

• Tách lọc nước ngưng: Chặn đứng trạng thái lỏng của nước và gom về một điểm nút cố định.

• Bảo vệ an toàn thiết bị: Ngăn ngừa nguy cơ nước lọt vào xi lanh, dụng cụ cầm tay hoặc cánh tuabin.

• Nâng cao hiệu suất vận hành: Giữ cho áp lực và nhiệt lượng của dòng lưu chất luôn đạt trạng thái đỉnh cao nhất.

Đặc điểm công nghệ nổi bật

Dòng van này rất được các kỹ sư tin dùng nhờ khả năng hoạt động tự động hóa hoàn toàn mà không cần nguồn điện phụ trợ, giúp tối ưu hóa chi phí năng lượng và giảm thiểu tối đa các sự cố gián đoạn do lỗi vận hành thủ công của con người.

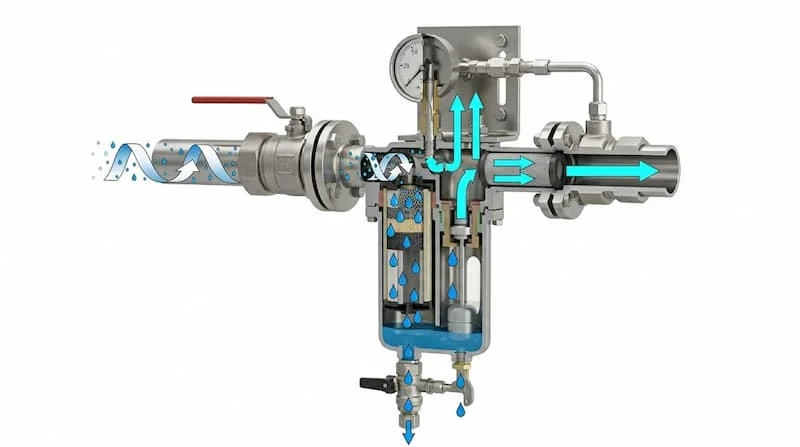

Nguyên Lý Hoạt Động Của water separator valve

Để đạt được hiệu suất bóc tách chất lỏng lên đến hơn 99%, nguyên lý water separator valve dựa trên một chuỗi các phản ứng vật lý cơ học diễn ra liên tục theo bốn bước tiêu chuẩn:

• Bước 1: Dòng lưu chất hỗn hợp (gồm khí/hơi và nước ngưng) đi vào cửa nạp của thiết bị với vận tốc và áp suất lớn.

• Bước 2: Khi lọt vào bên trong, dòng lưu chất sẽ bị bẻ hướng chuyển động đột ngột hoặc đi qua cơ cấu ly tâm xoáy mạnh. Do nước ngưng có khối lượng riêng lớn hơn rất nhiều so với khí, các hạt nước sẽ bị lực ly tâm đẩy văng ra ngoài, va đập vào vách van và rơi xuống đáy.

• Bước 3: Lượng chất lỏng tích tụ tại buồng chứa phía dưới khi đạt đến một khối lượng nhất định sẽ kích hoạt cơ cấu xả để tự động tống khứ nước ngưng ra ngoài môi trường thông qua đường xả.

• Bước 4: Phần dòng khí hoặc hơi nóng đã được sấy khô hoàn toàn sẽ tiếp tục di chuyển ra cửa thoát để đi đến các thiết bị tiêu thụ cuối.

Kết quả của chu trình khép kín này là một hệ thống đường ống luôn khô ráo sạch sẽ, vận hành trơn tru và loại bỏ hoàn toàn các điểm nghẽn thủy lực.

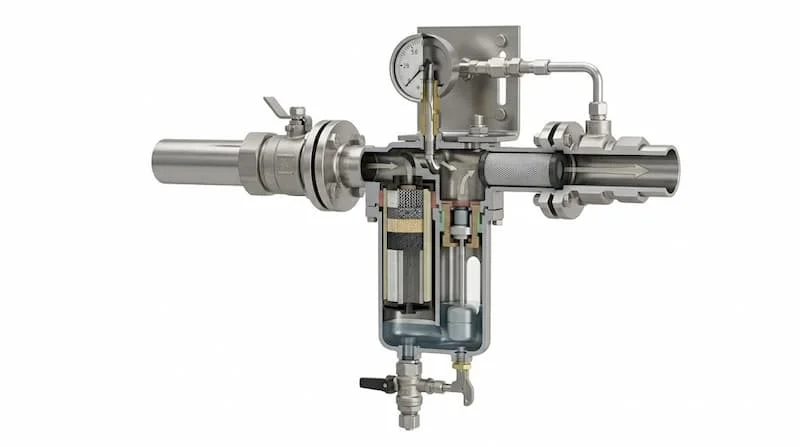

Cấu Tạo Chi Tiết Của water separator valve

Một cụm thiết bị tiêu chuẩn có thể chịu đựng được các môi trường áp lực cao được cấu thành từ năm bộ phận cơ khí chính xác sau:

1. Thân van

Là lớp vỏ bọc cơ học chịu lực chính, được đúc dày dặn từ các phôi kim loại chịu nhiệt và kháng áp cao, chịu trách nhiệm bao bọc toàn bộ cụm chi tiết vận hành nội bộ.

2. Buồng tách

Không gian hình học bên trong thân van, nơi được thiết kế các vách ngăn dạng xoắn ốc hoặc tấm chắn để ép dòng lưu chất phải thay đổi vận tốc và hướng đi, tạo ra hiện tượng ly tâm tách nước.

3. Bộ phận lọc

Một lưới lọc bằng inox siêu bền nằm tại cửa vào, đóng vai trò giữ lại các hạt rỉ sét, cặn bẩn bám trên thành ống, không cho chúng lọt vào làm nghẹt cơ cấu xả của van.

4. Cơ cấu xả

Bao gồm cụm phao cơ, đĩa van hoặc van điều khiển xả tay gắn dưới đáy, chịu trách nhiệm đóng mở nhịp nhàng để tháo rỗng lượng nước ngưng tụ ra ngoài.

5. Kết nối đường ống

Phần raccord mối ren tinh gọn dành cho các kích cỡ nhỏ hoặc hệ thống mặt bích chịu lực tiêu chuẩn quốc tế dành cho các hệ ống phân phối tổng.

Các Loại water separator valve Phổ Biến Trên Thị Trường

Tùy thuộc vào bản chất nhiệt động học của môi chất, thiết bị được phân chia thành bốn nhóm sản phẩm chiến lược sau:

1. water separator valve khí nén

• Đặc tính công nghệ: Thường sử dụng cơ chế ly tâm kết hợp lọc lõi lọc xốp. Dòng water separator valve khí nén này được bố trí ngay sau máy nén khí, máy sấy khí hoặc tại các điểm rẽ nhánh của xưởng sản xuất.

• Mục tiêu vận hành: Loại bỏ dầu thừa và nước ngưng để bảo vệ các linh kiện khí nén nhạy cảm như van điện từ và xi lanh.

2. Van tách nước hơi nóng

• Đặc tính công nghệ: Chế tạo từ gang dẻo hoặc thép carbon chịu nhiệt, dòng water separator valve hơi nóng có cấu trúc bẫy phao hoặc đĩa nhiệt động để chịu đựng được dòng hơi nóng siêu nhiệt từ nồi hơi.

• Mục tiêu vận hành: Ngăn chặn hiện tượng sụt giảm nhiệt lượng và bảo vệ hệ thống trao đổi nhiệt.

3. water separator valve tự động

• Đặc tính công nghệ: Tích hợp cụm phao thông minh tự nổi khi nước đầy hoặc rơ-le thời gian xả điện từ. Phiên bản water separator valve tự động này giúp cắt giảm hoàn toàn chi phí nhân công giám sát vận hành.

4. water separator valve xả tay

• Đặc tính công nghệ: Sử dụng một van bi hoặc van cổng nhỏ gắn dưới đáy buồng chứa để người công nhân chủ động vặn xả định kỳ bằng tay, sở hữu mức chi phí đầu tư ban đầu rất thấp.

Thông Số Kỹ Thuật Quan Trọng Của Thiết Bị Van Tách

Khi tiến hành tra cứu dữ liệu kỹ thuật để phê duyệt vật tư đầu vào cho công trình, các kỹ sư cần đặc biệt kiểm tra các dải thông số định lượng tiêu chuẩn sau:

• Kích thước danh nghĩa đường ống (DN): Phân dải phổ thông bao gồm DN15, DN20, DN25 cho các đường nhánh và mở rộng lên đến DN50, DN100 cho các đường ống chính.

• Các cấp áp suất làm việc định mức: Đầy đủ các phân khúc chịu lực nén cơ học từ tiêu chuẩn PN10, PN16 cho đến hệ cao áp chuyên dụng PN25.

• Cấu hình phôi vật liệu đúc thân van: Sử dụng phôi đồng thau cho hệ khí nhỏ, gang đúc phủ sơn chịu nhiệt cho hệ hơi phổ thông, và chất liệu inox cao cấp cho các môi trường có tính ăn mòn sâu.

So Sánh water separator valve Và Bẫy Hơi (Steam Trap)

Rất nhiều kỹ sư hiện trường thường có sự nhầm lẫn công năng giữa hai thiết bị này. Dưới đây là bảng đối chiếu tính năng kỹ thuật chi tiết:

Tại Sao Nước Ngưng Gây Hại Cho Hệ Thống Đường Ống?

Việc lơ là không lắp đặt cụm thiết bị water separator valve sẽ để lại những hậu quả vô cùng khốc liệt cho hạ tầng kỹ thuật của doanh nghiệp:

Tác động tàn phá cơ học và hóa học

Nước ngưng di chuyển với vận tốc cao trong lòng ống sẽ tạo ra hiện tượng va đập thủy lực (búa nước) cực mạnh, giật sập các mối nối bích và làm nứt vỡ thành van. Đồng thời, sự kết hợp giữa nước, oxy và nhiệt độ cao là môi trường lý tưởng kích hoạt quá trình ăn mòn hóa học, làm rỉ sét mục rỗng toàn bộ đường ống dẫn.

Hậu quả kinh tế và rủi ro gián đoạn sản xuất

Lớp nước ngưng bám trên bề mặt các bộ trao đổi nhiệt đóng vai trò như một lớp cách nhiệt tự nhiên, làm giảm nghiêm trọng hiệu suất truyền nhiệt, buộc lò hơi phải đốt nhiều nhiên liệu hơn. Điều này dẫn đến nguy cơ hỏng hóc thiết bị đầu cuối đột xuất, đẩy chi phí bảo trì lên cao và làm đình trệ toàn bộ dây chuyền sản xuất của nhà máy.

Ứng Dụng Thực Tế Của water separator valve Trong Công Nghiệp

Sở hữu những công năng bảo vệ ưu việt, thiết bị này là chốt chặn không thể thiếu trong nhiều ngành hạ tầng:

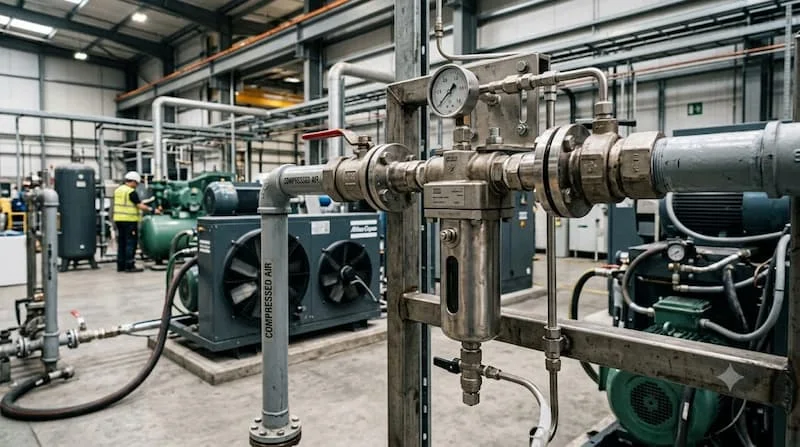

1. Hệ thống khí nén áp lực công nghiệp

Lắp đặt ngay sau cụm máy nén khí, bình tích áp và trên các trục nhánh dẫn khí của phân xưởng sản xuất cơ khí, lắp ráp ô tô để đảm bảo khí nén luôn khô ráo sạch sẽ.

2. Hệ thống hơi nóng và mạng lưới lò hơi

Bố trí tại các vị trí đi lên của trục ống dẫn hơi, trước các trạm giảm áp và cửa nạp của dây chuyền hấp, sấy công nghiệp nhằm thu gom triệt để nước ngưng.

3. Hệ thống thông gió và điều hòa HVAC trung tâm

Ứng dụng trong cụm xử lý không khí AHU, đường ống dẫn nước lạnh của điều hòa trung tâm để loại bỏ độ ẩm dư thừa, ngăn ngừa hiện tượng đọng sương nhỏ giọt trần thạch cao.

4. Ngành công nghiệp chế biến thực phẩm

Sử dụng các dòng van tách chế tạo từ vật liệu inox vi sinh cao cấp trên các đường ống dẫn hơi sạch phục vụ cho chu trình tiệt trùng, nấu bia, chế biến sữa nhằm đảm bảo an toàn vệ sinh tuyệt đối.

5. Ngành sản xuất dược phẩm và hóa chất y tế

Ứng dụng trong các phòng sạch, dây chuyền chưng cất thuốc yêu cầu độ khô và độ sạch của dòng khí đạt tiêu chuẩn vô trùng khắt khe nhất.

Những Sai Lầm Thường Gặp Khi Lựa Chọn water separator valve

Để tránh lãng phí ngân sách và đảm bảo thiết bị hoạt động đúng công suất, người thu mua cần tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Lựa chọn sai cấp áp suất vận hành, dùng van áp thấp PN10 cho hệ thống đường ống cao áp PN25 gây nguy cơ nứt vỡ buồng tách.

• Sai lầm 2: Chọn sai cấu hình vật liệu, dùng thân gang thông thường cho môi trường hóa chất ăn mòn hoặc hơi sạch thực phẩm gây ô nhiễm dòng môi chất.

• Sai lầm 3: Chỉ căn cứ vào kích thước đường ống để mua van mà không tính toán lưu lượng nước ngưng thực tế cần xả, dẫn đến việc van bị quá tải không kịp thoát nước.

• Sai lầm 4: Lắp đặt sai vị trí kỹ thuật, đặt van ở những vùng ống đi lên thay vì các điểm trũng thấp nhất của đường ống nơi nước ngưng tụ tập trung.

• Sai lầm 5: Bỏ bê hoàn toàn công tác bảo trì, không tiến hành súc rửa lưới lọc định kỳ khiến cặn bẩn bám dày đặc làm kẹt cứng cơ cấu xả.

Checklist Hướng Dẫn Chọn water separator valve Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia để sở hữu cấu hình thiết bị chuẩn xác cho công trình:

• Bước 1: Xác định chính xác môi trường làm việc đặc thù của hệ thống (Hệ thống khí nén lạnh thông thường hay mạng lưới hơi nóng siêu nhiệt).

• Bước 2: Thu thập số liệu về áp suất làm việc liên tục và áp suất đỉnh của đường ống để chọn cấp chịu lực PN tương ứng.

• Bước 3: Xác định nhiệt độ vận hành tối đa của dòng môi chất để lựa chọn phôi vật liệu chịu nhiệt thích hợp.

• Bước 4: Lựa chọn vật liệu đúc thân van (Chọn phôi đồng cho hệ ống nhỏ, phôi gang cho hệ nước hơi phổ thông, chọn inox cho môi trường hóa chất).

• Bước 5: Xác định phương thức liên kết kỹ thuật cơ học là kiểu nối ren tinh gọng hay hệ liên kết mặt bích tiêu chuẩn quốc tế.

• Bước 6: Kiểm tra nghiêm ngặt hồ sơ năng lực của nhà cung ứng, yêu cầu cung cấp đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng chỉ chất lượng CQ.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt Và Vận Vành Hệ Thống

• Khi tiến hành lắp đặt thiết bị ra ngoài hiện trường, thợ cơ điện bắt buộc phải quan sát kỹ mũi tên dập nổi trên thân van để quay đúng theo chiều hướng đi của dòng lưu chất. Thiết bị van phải được đặt tại vị trí trũng thấp nhất của phân đoạn đường ống - nơi nước ngưng tụ theo trọng lực tập trung về nhiều nhất.

• Đơn vị vận hành cần thiết lập lịch trình kiểm tra định kỳ từ 3 đến 6 tháng một lần để tháo dỡ cụm lọc, vệ sinh sạch sẽ các mảng bám cặn rỉ sét và kiểm tra độ nhạy của cụm phao cơ xả tự động, đảm bảo buồng tách luôn ở trạng thái thông thoáng nhất.

FAQ - Câu Hỏi Thường Gặp Về water separator valve

Thiết bị van tách nước thực tế được ứng dụng để làm gì trong công nghiệp?

Thiết bị này được nghiên cứu chế tạo nhằm mục đích bóc tách và loại bỏ hoàn toàn lượng nước ngưng tụ cùng hơi ẩm dạng lỏng ra khỏi dòng khí nén hoặc hơi nóng, giúp bảo vệ an toàn cho các thiết bị máy móc ở phía sau.

Dòng thiết bị van tách này và bẫy hơi (Steam Trap) có bản chất giống nhau hoàn toàn không?

Không hoàn toàn giống nhau. Bẫy hơi là dòng thiết bị chuyên dụng sâu cho hệ thống hơi nóng dựa trên sự chênh lệch nhiệt động học, trong khi van tách nước hoạt động dựa trên cơ chế lực ly tâm cơ học và có phạm vi ứng dụng rộng rãi cho cả hệ thống khí nén lẫn hơi nước.

Hệ thống van tách có cần phải thực hiện công tác bảo trì bảo dưỡng định kỳ không?

Rất cần thiết. Do van trực tiếp hứng chịu các hạt cặn bẩn, rỉ sét bong tróc ra từ thành ống, việc vệ sinh lưới lọc và cụm cơ cấu xả định kỳ là bắt buộc để duy trì hiệu suất bóc tách chất lỏng của van.

Nhà thầu nên ưu tiên lựa chọn cấu hình thân van bằng chất liệu đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường vận hành: Khối phôi inox là lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao, ngành thực phẩm vi sinh hoặc hóa chất sạch; trong khi chất liệu đồng thau là giải pháp kinh tế tối ưu cho các đường ống dẫn khí nén phổ thông cỡ nhỏ.

Dòng van tách nước tự động có những ưu điểm gì vượt trội so với dòng xả tay?

Phiên bản tự động giúp hệ thống tháo rỗng nước ngưng liên tục ngay khi buồng chứa đầy mà không cần bất kỳ sự can thiệp thủ công nào của con người, giúp bảo vệ hệ thống 24/7 và triệt tiêu nguy cơ tràn nước do người vận hành quên vặn xả.

Kết Luận: Có Nên Lắp Van Tách Nước Cho Hệ Thống Của Bạn?

Tựu trung lại, tính bền vững và hệ số an toàn của một mạng lưới hạ tầng cơ điện luôn được quyết định bởi khả năng kiểm soát các rủi ro tạp chất bên trong đường ống. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất van tách nước là gì, làm rõ cơ chế ly tâm thông minh trong phần nguyên lý van tách nước và định vị các dòng sản phẩm chiến lược như van tách nước khí nén, van tách nước hơi nóng hay cụm van tách nước tự động, có thể khẳng định đây là dòng thiết bị phụ trợ vô cùng thiết yếu. Sở hữu những thế mạnh tuyệt đối về năng lực sấy khô dòng môi chất, bảo vệ an toàn hệ thống máy bơm cánh quạt cùng khả năng tiết kiệm năng lượng vượt trội, thiết bị này chính là giải pháp đầu tư hoàn hảo giúp các doanh nghiệp tối ưu hóa chi phí vận hành, giảm thiểu tần suất dừng máy sửa chữa và nâng cao tuổi thọ lâu dài cho toàn bộ công trình hạ tầng.

Để nhận được sự đồng hành tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư đường ống áp lực công nghiệp và nhận bảng báo giá thiết bị ưu đãi tốt nhất:

• Liên hệ phòng dự án để nhận tư vấn giải pháp ứng dụng thiết bị van tách nước miễn phí cho nhà máy.

• Yêu cầu gửi bảng báo giá các dòng van tách khí nén, van tách hơi nóng nối bích chính hãng mới nhất.

• .Tải trọn bộ tài liệu bản vẽ kỹ thuật Autocad và Catalogue thông số định mức của các hãng van tách nước uy tín.
