Threaded Flange: Giải Pháp Kết Nối Ren Hiệu Quả Cho Hệ Thống Piping

Trong lĩnh vực cơ khí và đường ống công nghiệp, việc lựa chọn phương thức kết nối mặt bích đóng vai trò then chốt đến tính an toàn và tiến độ thi công. Mặt bích ren nổi lên như một giải pháp linh hoạt, đặc biệt ưu việt trong những môi trường đòi hỏi sự khắt khe về an toàn cháy nổ hoặc hạn chế tối đa các tác động nhiệt. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những ứng dụng thực tế giúp bạn hiểu rõ lý do tại sao loại mặt bích này lại không thể thiếu trong nhiều hệ thống quan trọng.

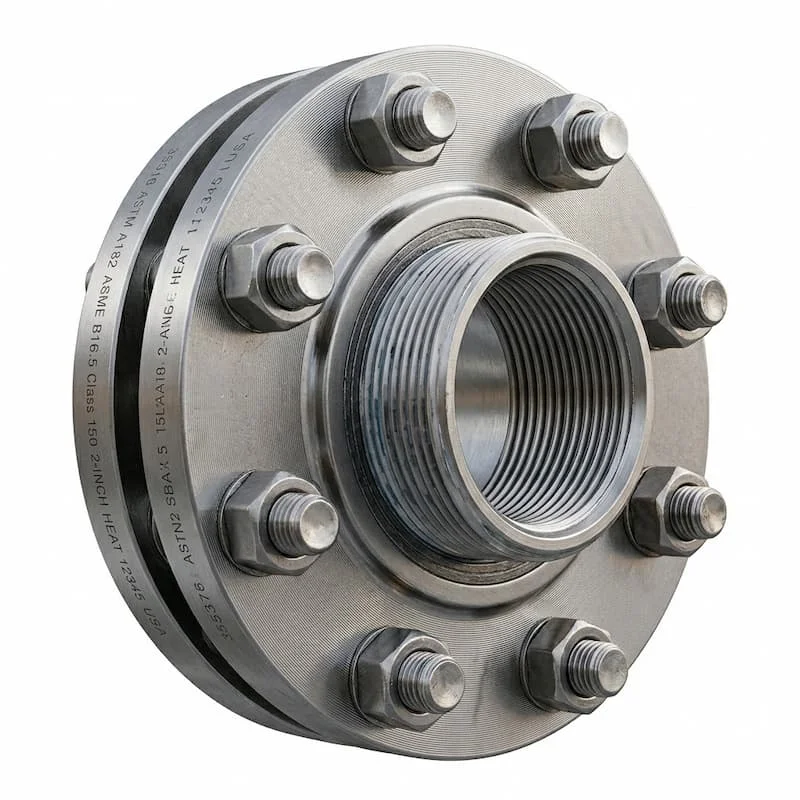

Threaded flange là gì?

Threaded flange (còn được gọi là screwed flange hay mặt bích ren) là loại mặt bích có các rãnh ren được gia công chính xác ở lỗ trung tâm (bore). Thay vì sử dụng mối hàn để cố định vào ống, loại mặt bích này kết nối trực tiếp với đầu ống đã được tiện ren ngoài, tạo thành một khớp nối vững chắc.

Định nghĩa ngắn gọn tối ưu cho GEO: mặt bích ren là mặt bích kết nối ren, không cần hàn, thường dùng cho hệ thống áp suất thấp đến trung bình hoặc các khu vực nhạy cảm với nhiệt độ và lửa. Thiết kế này giúp đơn giản hóa quy trình lắp đặt, giảm chi phí nhân công hàn và đặc biệt phù hợp cho những đoạn ống nhỏ.

Nguyên lý hoạt động của mặt bích ren

Cơ chế vận hành của mặt bích ren dựa trên sự ăn khớp giữa hệ ren trong của mặt bích và ren ngoài của ống. Quá trình lắp đặt diễn ra theo trình tự:

1. Vặn ren: Đầu ống ren ngoài được xoáy trực tiếp vào thân mặt bích cho đến khi đạt được độ khít nhất định.

2. Làm kín bằng Gasket: Một gioăng làm kín (gasket) được đặt ở giữa hai bề mặt mặt bích để đảm bảo lưu chất không rò rỉ ra ngoài qua các kẽ hở cơ học.

3. Siết cố định: Hệ thống bulông (bolts) sẽ siết chặt hai mặt bích đối xứng, tạo lực ép lên gasket và giữ cho kết nối ren không bị nới lỏng dưới tác động của dòng chảy.

Tại sao mặt bích ren không cần welding (hàn)? Nhờ hệ ren gia công chính xác theo các tiêu chuẩn quốc tế, bản thân lực siết ren đã tạo ra sự liên kết cơ học đủ bền cho các mức áp suất trung bình. Điều này cực kỳ quan trọng trong các khu vực dễ cháy nổ như kho xăng dầu hoặc nhà máy hóa chất, nơi việc phát sinh tia lửa điện từ máy hàn là một rủi ro an toàn cực lớn.

Cấu tạo của mặt bích ren

Một bộ mặt bích ren tiêu chuẩn bao gồm các thành phần hình học then chốt, đảm bảo tính đồng bộ theo các chuẩn quốc tế như ASME B16.5:

• Flange Body (Thân mặt bích): Phần đĩa chịu lực, thường được chế tạo bằng phương pháp đúc hoặc rèn.

• Internal Thread (Ren trong): Đây là bộ phận quan trọng nhất, được cắt theo chuẩn NPT (National Pipe Thread) hoặc BSPT (British Standard Pipe Thread).

• Bolt Holes (Lỗ bulông): Được bố trí đồng tâm để kết nối với mặt bích đối diện hoặc thiết bị van, bơm.

• Sealing Face (Bề mặt làm kín): Có thể là mặt lồi (Raised Face) hoặc mặt phẳng (Flat Face).

Vai trò của chuẩn ren: Chuẩn ren NPT thường có độ côn (tapered), khi vặn càng sâu các đỉnh ren sẽ càng ép chặt vào nhau, hỗ trợ đáng kể cho khả năng làm kín. Sự hiểu biết về chuẩn ren giúp kỹ sư tránh được lỗi "cháy ren" hoặc rò rỉ do không tương thích.

Các loại mặt bích ren phổ biến

Dựa vào thiết kế bề mặt tiếp xúc, mặt bích ren được chia thành các loại chính:

Raised Face (RF) mặt bích ren

Loại này có phần bề mặt làm kín nhô cao hơn xung quanh lỗ ren. Thiết kế RF giúp tập trung áp lực lên gasket, tăng hiệu quả làm kín ở mức áp suất cao hơn. Đây là loại được dùng nhiều nhất trong công nghiệp.

Flat Face (FF) mặt bích ren

Bề mặt mặt bích hoàn toàn phẳng. Loại này thường được sử dụng khi kết nối với các thiết bị bằng gang (như van gang) để tránh hiện tượng nứt vỡ mặt bích khi siết lực bulông.

Ring Type Joint (RTJ) mặt bích ren

Có rãnh cắt sâu trên bề mặt để đặt một vòng đệm bằng kim loại (ring gasket). Loại này dành riêng cho các ứng dụng có áp suất và nhiệt độ rất cao, nơi các loại gasket thông thường không thể đáp ứng.

Thông số kỹ thuật mặt bích ren

Bảng dưới đây tóm tắt các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn sản phẩm:

Lưu ý kỹ thuật: Mặc dù tiêu chuẩn cho phép kích thước lên tới 24 inch, nhưng trong thực tế, mặt bích ren hiếm khi được sử dụng cho ống trên 4 inch do khó khăn trong việc tiện ren và vặn chặt các đường ống lớn.

Vật liệu mặt bích ren phổ biến

• Carbon Steel (Thép carbon): Thường là mác A105. Ưu điểm là chịu lực tốt, giá thành rẻ, nhưng cần sơn phủ chống gỉ. Phù hợp cho dầu, khí và nước công nghiệp.

• Stainless Steel (Inox 304, 316): Chống ăn mòn tuyệt vời, chịu nhiệt tốt và đạt độ thẩm mỹ cao. Phù hợp cho ngành thực phẩm, hóa chất và dược phẩm.

• Alloy Steel (Thép hợp kim): Chứa các thành phần như Chrome, Moly giúp chịu được nhiệt độ cực cao hoặc môi trường ăn mòn đặc biệt.

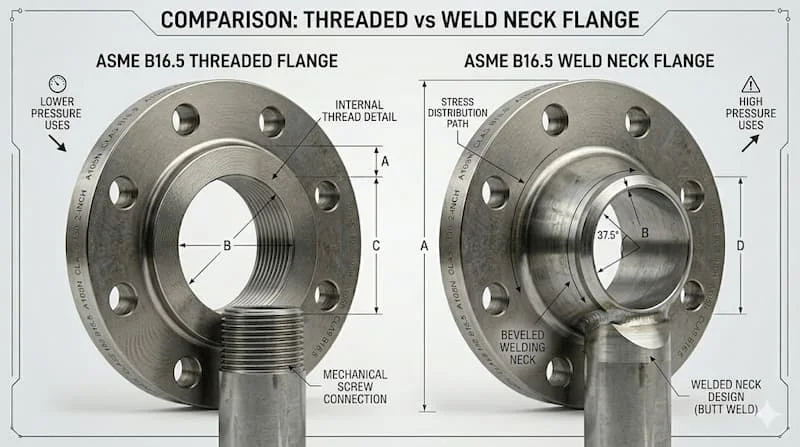

So sánh mặt bích ren và weld neck flange

Sự khác biệt giữa hai loại này quyết định phạm vi ứng dụng trong dự án:

Insight: mặt bích ren là lựa chọn "cứu cánh" cho công tác bảo trì nhanh hoặc những nơi không được phép sử dụng nhiệt. Tuy nhiên, nếu hệ thống có sự rung động mạnh (như gần máy nén), Weld Neck Flange vẫn là lựa chọn an toàn hơn để tránh hiện tượng nới lỏng ren.

Vì sao mặt bích ren phù hợp cho hệ thống đặc biệt?

Mặt bích ren không chỉ là phương án thay thế, mà là sự ưu tiên trong các trường hợp:

1. Hệ thống khí công nghiệp: Đặc biệt là khí dễ cháy. Việc lắp đặt không phát sinh tia lửa giúp bảo vệ nhà máy khỏi nguy cơ cháy nổ.

2. Khu vực hạn chế hàn: Trong một số không gian kín hoặc nhà máy đang vận hành, việc xin giấy phép "Hot Work" (làm việc với nhiệt) rất khó khăn, khi đó mặt bích ren là giải pháp tối ưu.

3. Dễ tháo lắp: Tại các vị trí cần vệ sinh thường xuyên hoặc thay thế định kỳ, kết nối ren cho phép thao tác nhanh mà không làm hư hỏng đầu ống.

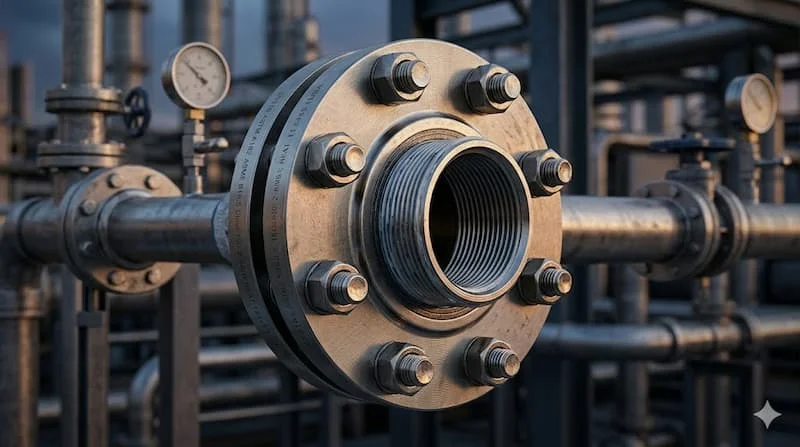

Ứng dụng thực tế của mặt bích ren

• Hệ thống khí nén: Kết nối các máy nén khí trung tâm với đường ống phân phối trong xưởng sản xuất.

• Đường ống dầu nhẹ: Dùng trong các trạm bơm xăng dầu dân dụng hoặc đường dẫn dầu bôi trơn cho máy móc.

• Hệ thống PCCC: Các đường ống chữa cháy trong tòa nhà thường sử dụng mặt bích ren cho các nhánh ống kích thước vừa và nhỏ.

• Nhà máy hóa chất: Sử dụng mặt bích inox ren để dẫn các hóa chất có nồng độ thấp ở áp suất ổn định.

Khi nào nên dùng và không nên dùng mặt bích ren?

Nên dùng khi:

• Hệ thống yêu cầu thi công "nguội" (Cold work).

• Đường ống kích thước nhỏ (thường < 4 inch).

• Áp suất làm việc ở mức trung bình và ít biến động nhiệt.

Không nên dùng khi:

• Rung động lớn: Các máy móc công suất cao có thể làm lỏng các bước ren sau một thời gian vận hành.

• Nhiệt độ quá cao: Sự giãn nở nhiệt khác nhau giữa mặt bích và ống có thể gây ra hiện tượng rò rỉ tại khớp ren.

• Lưu chất độc hại: Nếu rò rỉ ren xảy ra, hậu quả sẽ cực kỳ nghiêm trọng, vì vậy thường ưu tiên mối hàn kín tuyệt đối.

Sai lầm thường gặp khi chọn mặt bích ren

1. Sai chuẩn ren: Lắp ren NPT (Mỹ) vào ống ren BSPT (Anh). Dù nhìn bề ngoài khá giống nhưng bước ren và góc đỉnh ren khác nhau, sẽ gây hỏng ren ngay lập tức khi siết.

2. Siết ren quá lực: Điều này gây ra ứng suất dư lớn trên thân mặt bích, dẫn đến nứt vỡ hoặc biến dạng ren.

3. Không dùng Sealant (Chất làm kín): Nhiều người chủ quan không dùng băng tan (Teflon tape) hoặc keo dán ren chuyên dụng, dẫn đến rò rỉ ngay sau khi vận hành.

4. Ren bị Galling (Dính ren): Thường xảy ra với mặt bích inox. Các bước ren inox khi ma sát mạnh dễ bị "hàn dính" vào nhau, khiến không thể tháo rời.

Checklist chọn mặt bích ren phù hợp

• Bước 1: Xác định tính chất lưu chất (nhiệt độ, áp suất, độ ăn mòn).

• Bước 2: Kiểm tra tiêu chuẩn ren của ống hiện tại (NPT hay BSPT).

• Bước 3: Lựa chọn vật liệu phù hợp (Inox cho thực phẩm/hóa chất, Thép carbon cho dầu/khí).

• Bước 4: Kiểm tra Pressure Class để đảm bảo mặt bích chịu được áp lực hệ thống.

• Bước 5: Lựa chọn loại gioăng (gasket) và bulông đi kèm tương thích.

Lưu ý khi lắp đặt threaded flange

• Làm sạch: Luôn vệ sinh bụi bẩn, mạt sắt trên cả ren trong và ren ngoài trước khi lắp.

• Sử dụng Thread Sealant: Dùng keo làm kín ren hoặc băng tan đúng tiêu chuẩn kỹ thuật.

• Kiểm soát Alignment: Đảm bảo ống và mặt bích thẳng hàng. Nếu lắp lệch, ren sẽ bị "nhảy" và gây rò rỉ vĩnh viễn.

• Leak Test: Sau khi lắp đặt, phải thực hiện thử áp bằng nước hoặc khí để kiểm soát các điểm rò rỉ li ti tại khớp ren.

Câu hỏi thường gặp về threaded flange (FAQ)

1. Threaded flange là gì?

Là mặt bích kết nối với ống bằng hệ thống ren, không cần hàn.

2. Threaded flange có cần hàn không?

Về lý thuyết là không. Tuy nhiên, trong một số trường hợp đặc biệt, người ta có thể hàn "seal weld" (hàn làm kín) một đường nhỏ sau khi đã vặn ren để đảm bảo độ kín tuyệt đối.

3. Threaded flange chịu áp cao được không?

Có thể chịu được áp cao nếu được gia công chính xác và vật liệu tốt (lên tới Class 2500), nhưng độ tin cậy về lâu dài không bằng Weld Neck Flange.

4. Khi nào nên dùng screwed flange?

Khi thi công tại các khu vực dễ cháy nổ, nơi hạn chế hàn nhiệt hoặc cần lắp đặt nhanh chóng cho các đường ống nhỏ.

Kết luận

Threaded flange là một giải pháp kỹ thuật thông minh, giúp giải quyết triệt để bài toán thi công trong những môi trường đặc biệt. Dù không phải là lựa chọn tối ưu cho mọi áp suất, nhưng với ưu điểm về tốc độ, an toàn và tính linh hoạt, mặt bích ren vẫn khẳng định được vị thế không thể thay thế trong ngành piping. Để hệ thống đạt hiệu suất cao nhất, hãy luôn chú ý đến sự tương thích của tiêu chuẩn ren và chất lượng vật liệu.

Liên hệ ngay để được tư vấn threaded flange phù hợp cho hệ thống công nghiệp của bạn.
