Hệ Thống Cấp Nước Chung Cư: Cấu Tạo, Nguyên Lý Và Giải Pháp Tối Ưu

Trong hạ tầng cơ sở của các tòa nhà cao tầng, hệ thống M&E đóng vai trò như mạch máu duy trì sự sống cho toàn bộ dự án. Trong đó, thiết kế hệ thống cấp nước là hạng mục kỹ thuật cốt lõi, ảnh hưởng trực tiếp đến chất lượng sinh hoạt hàng ngày của hàng ngàn cư dân. Một hệ thống thiết kế sai lầm không chỉ gây ra tình trạng rò rỉ, mất nước cục bộ hay vỡ đường ống mà còn tiêu tốn chi phí vận hành khổng lồ của ban quản lý. Việc nắm vững cấu tạo, nguyên lý vận hành và lựa chọn thiết bị chuẩn xác ngay từ đầu là bài toán sinh tồn của mọi dự án bất động sản hiện đại.

Kiến Thức Nền

Hệ Thống Cấp Nước Chung Cư Là Gì?

Hệ thống cấp nước chung cư là tổ hợp các thiết bị kỹ thuật gồm bể chứa, máy bơm, đường ống, van công nghiệp, thiết bị đo lường và bình tích áp được kết nối logic nhằm thu gom, lưu trữ, tăng áp và phân phối nước sạch từ nguồn cấp đô thị đến từng thiết bị vệ sinh trong từng căn hộ.

Vai Trò Và Chu Trình Cấp Nước Chuyển Tiếp

Hệ thống này đóng vai trò đảm bảo nguồn nước sạch liên tục 24/7 với lưu lượng đầy đủ và áp lực ổn định tại mọi vị trí, từ tầng trệt đến tầng penthouse.

Chu trình luân chuyển lưu chất trong tòa nhà được thực hiện theo chuỗi kỹ thuật đồng bộ:

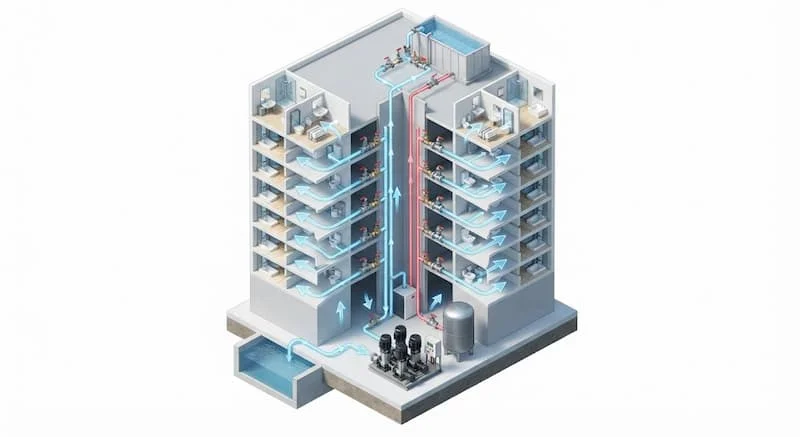

Nguồn nước thành phố -> Bể chứa nước ngầm -> Trạm bơm cấp nước -> Bồn mái hoặc bình tích áp -> Trục ống đứng -> Hệ thống ống nhánh các tầng -> Thiết bị vệ sinh căn hộ.

Nguyên Lý Hoạt Động Của thiết kế hệ thống cấp nước

Nguyên lý hoạt động của thiết kế hệ thống cấp nước dựa trên sự kết hợp giữa trọng lực tự nhiên và áp lực cơ học sinh ra từ hệ thống máy bơm để đưa nước lên cao và phân phối xuống bên dưới.

Phương Thức Vận Hành Và Tự Động Hóa

• Hệ thống bồn mái tự chảy: Nước được bơm từ bể ngầm lên ték nước trên tầng mái. Nhờ chênh lệch độ cao, nước sẽ tự chảy theo đường ống đứng xuống các tầng dưới.

• Hệ thống bơm biến tần (VFD): Máy bơm tích hợp bộ biến tần sẽ tự động thay đổi tốc độ quay của động cơ theo lưu lượng sử dụng thực tế của cư dân, giúp duy trì áp suất đường ống luôn cố định và tiết kiệm điện năng.

• Hệ thống tăng áp: Dùng máy bơm kết hợp bình tích áp để đẩy nước trực tiếp vào đường ống khi không có bồn mái hoặc cho các tầng sát mái.

Tại sao tầng cao luôn cần bơm tăng áp?

Đối với các tầng cận mái (thường là 3 đến 5 tầng trên cùng), khoảng cách từ bồn mái đến thiết bị vệ sinh quá ngắn. Cột áp tự nhiên không đủ lớn (thường dưới 1 bar), dẫn đến nước chảy yếu ở vòi sen hay máy giặt. Việc lắp bổ sung cụm bơm tăng áp cho khu vực này là giải pháp bắt buộc để bù đắp cột áp thiếu hụt.

Cấu Tạo Của thiết kế hệ thống cấp nước

Hệ thống hoàn chỉnh được cấu thành từ hàng loạt thiết bị chuyên dụng đòi hỏi tính đồng bộ cao:

1. Nguồn Cấp Nước Và Bể Chứa Ngầm

• Nguồn cấp: Nước máy thành phố, nước giếng khoan qua hệ thống lọc hoặc hồ chứa.

• Bể chứa nước ngầm: Đặt dưới tầng hầm, đúc bằng bê tông cốt thép hoặc inox panel composite. Dung tích bể được tính toán dựa trên mức tiêu thụ tối thiểu 1 đến 2 ngày của toàn bộ cư dân để dự phòng sự cố mất nước đô thị.

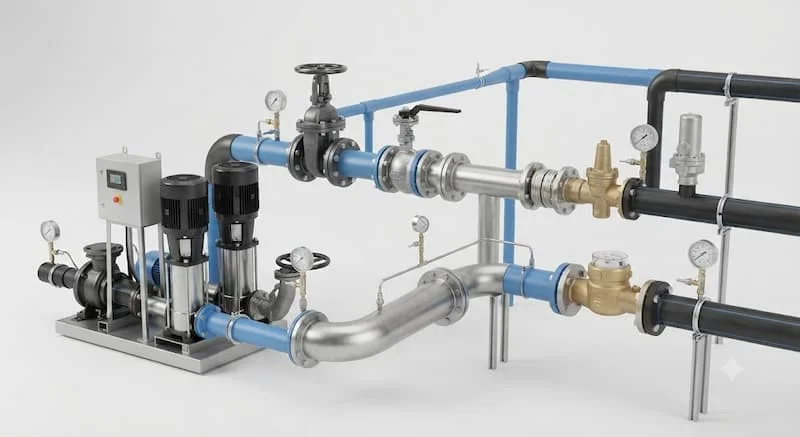

2. Trạm Máy Bơm Cấp Nước

• Bơm ly tâm trục ngang/đứng: Đóng vai trò bơm chuyển tiếp nước từ bể ngầm lên mái.

• Bơm tăng áp biến tần: Duy trì áp lực nước cố định cho trục ống.

• Bơm dự phòng: Hệ thống luôn duy trì tối thiểu 1 bơm chạy và 1 bơm dự phòng (chế độ 1 duty 1 standby) để sẵn sàng thay thế khi bảo trì.

3. Đường Ống Dẫn Nước

• Ống nhựa HDPE: Độ đàn hồi cao, chịu va đập tốt, chuyên dùng cho tuyến ống cấp chính đi ngầm.

• Ống nhựa PPR: Khả năng chịu nhiệt, chống ăn mòn và mối nối hàn nhiệt kín tuyệt đối, chuyên dùng làm ống trục đứng và ống nhánh nội bộ.

• Ống Inox / Thép mạ kẽm: Chịu áp lực cực lớn, chống cháy, dùng cho trạm bơm và phòng kỹ thuật.

4. Các Loại Van Công Nghiệp

• Van cổng / Van bướm: Dùng đóng mở, cô lập các tuyến ống khi cần bảo trì.

• Van bi: Dùng cho các đường ống nhỏ phân nhánh vào căn hộ.

• Van một chiều: Ngăn dòng nước chảy ngược, bảo vệ máy bơm khỏi sự cố búa nước.

• Van giảm áp (PRV): Cực kỳ quan trọng, giúp xả bớt áp lực nước ở các tầng thấp xuống mức an toàn (dưới 4 bar).

• Van xả khí: Đẩy bọt khí đọng trong đường ống ra ngoài, tránh gây tắc nghẽn dòng chảy.

• Van cân bằng & Van an toàn: Bằng chứng cho sự ổn định áp suất và bảo vệ toàn tuyến đường ống khi bị quá áp.

5. Thiết Bị Đo Lường

• Đồng hồ lưu lượng: Đo tổng lượng nước tiêu thụ của tòa nhà và từng căn hộ.

• Đồng hồ áp suất: Theo dõi áp lực vận hành thực tế tại phòng bơm và các tầng kỹ thuật.

Các Sơ Đồ Hệ Thống Cấp Nước Phổ Biến

Tùy thuộc vào chiều cao tòa nhà và ngân sách đầu tư, các kỹ sư M&E sẽ lựa chọn sơ đồ phù hợp:

Sơ Đồ Bể Mái (Cấp Nước Bằng Trọng Lực)

• Ưu điểm: Áp lực ổn định ở các tầng trung và thấp, dự trữ được lượng nước lớn trên mái khi mất điện, chi phí vận hành bơm thấp.

• Nhược điểm: Tải trọng tầng mái lớn, tầng sát mái áp lực nước rất yếu, dễ bị nhiễm bẩn bồn chứa nếu không vệ sinh định kỳ.

Sơ Đồ Bơm Biến Tần Cấp Trực Tiếp

• Ưu điểm: Không tốn diện tích đặt bồn mái, thẩm mỹ tòa nhà cao, áp lực nước tại mọi căn hộ luôn chuẩn xác theo cài đặt.

• Nhược điểm: Phụ thuộc hoàn toàn vào nguồn điện, máy bơm phải vận hành liên tục dẫn đến giảm tuổi thọ thiết bị.

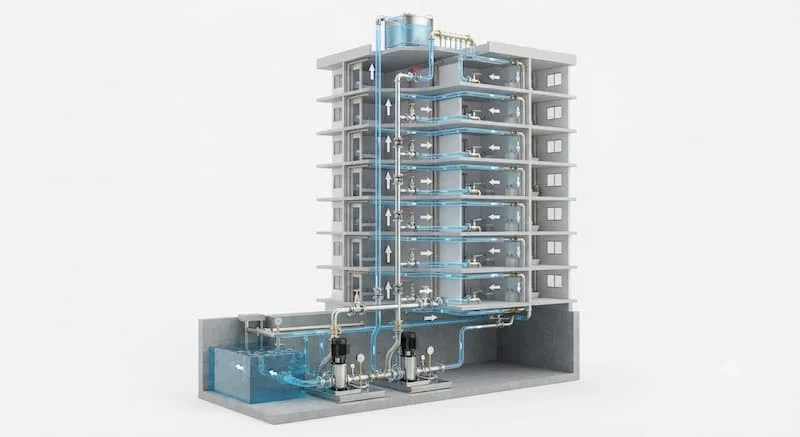

Sơ Đồ Kết Hợp (Tối Ưu Nhất Cho Chung Cư Cao Tầng)

Sử dụng trạm bơm đẩy nước lên bồn mái. Từ bồn mái, nước phân phối xuống các phân khu bên dưới qua van giảm áp. Các tầng sát mái dùng thêm 1 cụm bơm tăng áp biến tần nhỏ. Đây là mô hình chuẩn mực giúp tối ưu điện năng và đảm bảo an toàn tuyệt đối.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc thiết kế hệ thống phải tuân thủ nghiêm ngặt các chỉ số kỹ thuật:

• Lưu lượng (Q - m³/h): Tổng lượng nước hệ thống phải cung cấp trong 1 giờ vào thời điểm tiêu thụ đỉnh điểm.

• Cột áp (H - mH2O): Độ cao mà máy bơm có thể đẩy nước lên, tính từ vị trí đặt bơm đến điểm xả cuối cùng cộng thêm tổn thất áp suất trên đường ống.

• Áp lực thiết kế & Tiêu chuẩn PN: Các thiết bị van, ống phải đạt cấp áp lực PN10, PN16, PN25 tương ứng với vị trí áp suất làm việc.

• Tổn thất áp suất ($\Delta P$): Độ sụt giảm áp lực do ma sát giữa lưu chất với thành ống và khi đi qua các đoạn cua, van khóa.

Vì Sao Cần Chia Vùng Áp Lực Trong Chung Cư Cao Tầng?

Đối với các tòa nhà vượt quá 10-15 tầng, khoảng cách từ đỉnh mái xuống đáy tòa nhà tạo ra một cột áp trọng lực rất lớn. Theo nguyên lý vật lý, cứ xuống thấp 10m, áp suất tăng thêm khoảng 1 bar. Nếu không chia vùng áp lực, các căn hộ ở tầng trệt có thể chịu áp lực nước lên tới 8-10 bar.

Hậu quả của áp lực quá cao:

1. Gây búa nước (Water Hammer) làm rung lắc và nứt vỡ đường ống.

2. Phá hủy gioăng cao su của thiết bị vệ sinh, vòi rửa, máy giặt gây rò rỉ nước ngầm.

3. Gây tiếng ồn lớn khi mở vòi và lãng phí tài nguyên nước.

Giải pháp: Tòa nhà sẽ được chia thành nhiều vùng áp lực (như Vùng Thấp, Vùng Trung, Vùng Cao). Tại đầu vào các vùng áp lực cao ở tầng thấp, kỹ sư sẽ lắp đặt cụm van giảm áp (PRV) để khống chế áp suất đầu ra ở mức an toàn từ 2,5 đến 3,5 bar.

Ứng Dụng Thực Tế

Hệ Thống Cấp Nước Chung Cư Được Ứng Dụng Ở Đâu?

Mô hình cấp nước kỹ thuật này không chỉ giới hạn ở nhà ở cao tầng mà được mở rộng cho nhiều loại hình công trình:

• Chung cư thấp tầng và cao tầng cao cấp.

• Các tòa nhà căn hộ dịch vụ, khu phức hợp Condotel.

• Khách sạn, resort cao cấp và trung tâm thương mại.

• Hệ thống bệnh viện, trường học và tòa nhà văn phòng cho thuê.

Những Lỗi Thường Gặp Trong Hệ Thống Cấp Nước

Quá trình vận hành tòa nhà khó tránh khỏi các sự cố hỏng hóc kỹ thuật:

• Nước yếu ở tầng cao: Do hỏng bơm tăng áp mái hoặc bình tích áp bị thủng màng.

• Hiện tượng búa nước: Do van một chiều hỏng hoặc ngắt bơm đột ngột không qua biến tần.

• Rò rỉ nước ngầm: Do bọt khí đọng trong ống gây oxy hóa, hoặc áp lực nước quá cao làm bung mối nối ống.

• Bơm chạy liên tục không ngắt: Do rò rỉ trên đường ống trục hoặc công tắc áp suất bị cài đặt sai thông số.

Cách khắc phục: Cần lắp đặt van xả khí tại các điểm cao nhất của đường ống, định kỳ kiểm tra màng bình tích áp và thay thế các dòng van giảm áp kém chất lượng.

Hướng Dẫn

Checklist Thiết Kế thiết kế hệ thống cấp nước

Khi triển khai thiết kế và nghiệm thu công trình, kỹ sư cần rà soát các tiêu chí cốt lõi:

• Tính toán chuẩn xác tiêu chuẩn dùng nước trên đầu người (thường 150-200 lít/người/ngày).

• Tính tổng lưu lượng đỉnh điểm (Peak Flow).

• Lựa chọn công suất và cột áp máy bơm có tính đến hệ số dự phòng.

• Chọn dung tích bể ngầm và bồn mái phù hợp.

• Phân chia khu vực áp lực nước (Zone) hợp lý.

• Lựa chọn vật liệu đường ống chịu áp và an toàn vệ sinh.

• Lắp đặt van giảm áp tại các tầng áp lực lớn hơn 4 bar.

• Bố trí van một chiều tại đầu ra máy bơm và van xả khí tại đỉnh trục đứng.

• Chạy thử tải, kiểm tra áp suất thủy tĩnh và áp suất vận hành toàn tuyến.

Những Lưu Ý Khi Lựa Chọn Thiết Bị

• Chọn đúng tiêu chuẩn áp lực: Trạm bơm tầng hầm bắt buộc dùng van và ống chuẩn PN16 hoặc PN25.

• Chọn thương hiệu uy tín: Ưu tiên các dòng van công nghiệp, máy bơm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ.

• Kế hoạch bảo trì: Thiết kế không gian phòng kỹ thuật đủ rộng để kỹ thuật viên dễ dàng thao tác thay gioăng, bảo dưỡng van định kỳ.

FAQ - Câu Hỏi Thường Gặp

Hệ thống cấp nước chung cư gồm những thành phần chính nào?

Hệ thống gồm 5 thành phần chính: Bể chứa (ngầm và mái), Trạm máy bơm (bơm chuyển tiếp và bơm tăng áp), Mạng lưới đường ống (trục đứng và ống nhánh), Hệ thống van điều khiển (van giảm áp, van một chiều, van cổng) và Thiết bị đo lường (đồng hồ nước, cảm biến áp suất).

Chung cư cao tầng nên dùng bồn mái hay bơm biến tần trực tiếp?

Giải pháp tối ưu nhất là kết hợp cả hai. Dùng bơm đưa nước lên bồn mái để trữ nước và phân phối bằng trọng lực cho các tầng dưới, kết hợp cụm bơm biến tần nhỏ cho các tầng cận mái. Phương án này vừa tiết kiệm điện vừa an toàn khi mất điện.

Áp lực nước tại thiết bị vệ sinh căn hộ bao nhiêu là phù hợp?

Áp lực tiêu chuẩn tại các đầu vòi căn hộ nên duy trì trong dải từ 1,5 bar đến 3,0 bar. Nếu áp lực dưới 1,0 bar nước sẽ chảy rất yếu, còn nếu vượt quá 4,0 bar có thể gây hư hỏng thiết bị.

Van nào đóng vai trò quan trọng nhất trong hệ thống cấp nước chung cư?

Van giảm áp (PRV) và van một chiều là hai thiết bị quan trọng nhất. Van giảm áp triệt tiêu nguy cơ vỡ ống ở tầng thấp, còn van một chiều bảo vệ máy bơm khỏi hiện tượng búa nước phá hủy động cơ.

Bao lâu nên bảo trì hệ thống cấp nước một lần?

Nên tiến hành kiểm tra tổng thể hệ thống 6 tháng một lần. Việc sục rửa bể chứa nước ngầm, bồn mái và kiểm tra độ nhạy của các van giảm áp, van xả khí cần thực hiện định kỳ theo kế hoạch vận hành của tòa nhà.

Kết Luận + CTA

Lựa Chọn Hệ Thống Cấp Nước Phù Hợp Giúp Tối Ưu Vận Hành Toàn Bộ Tòa Nhà

Tóm lại, việc thiết kế và thi công hệ thống cấp nước chung cư chuẩn kỹ thuật không chỉ đảm bảo nguồn nước sinh hoạt ổn định cho cư dân mà còn bảo vệ tài sản hạ tầng của chủ đầu tư, hạn chế tối đa rủi ro sự cố rò rỉ và tiết kiệm chi phí năng lượng vận hành hàng năm. Sự đồng bộ giữa máy bơm, vật liệu ống và các dòng van điều khiển chất lượng chính là chìa khóa cho sự bền vững của công trình.

Quý khách hàng, nhà thầu M&E có nhu cầu tư vấn giải pháp thiết kế, lựa chọn máy bơm, van công nghiệp chính hãng cho hệ thống cấp nước chung cư với mức giá chiết khấu tốt nhất, hãy liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư hỗ trợ tận tình đối với hệ thống cấp nước chung cư.
