Check Valve For Air: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống khí nén công nghiệp nào, sự sụt giảm áp suất hay hiện tượng dội ngược khí nén luôn là nguyên nhân hàng đầu làm suy giảm hiệu suất vận hành và hỏng hóc máy nén. Để giải quyết triệt để vấn đề này, các kỹ sư hệ thống luôn ưu tiên trang bị van một chiều khí nén – thiết bị van một chiều chuyên dụng giúp duy trì áp lực ổn định và bảo vệ toàn bộ hạ tầng kỹ thuật.

Check Valve For Air Là Gì?

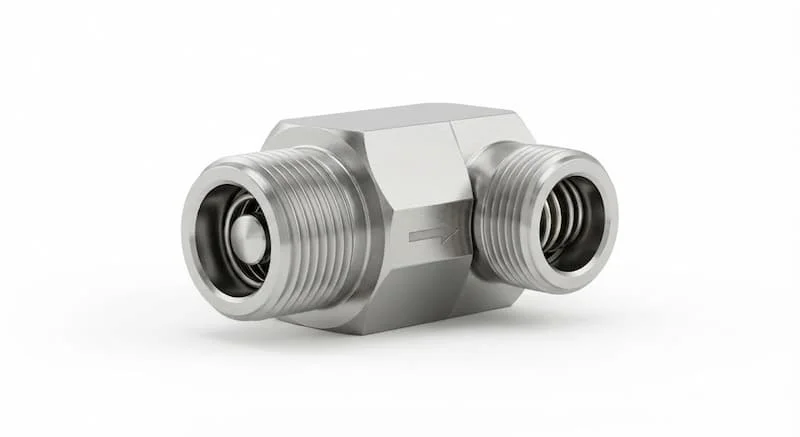

Check valve for air (van một chiều khí nén) là thiết bị cơ khí đường ống được thiết kế riêng cho hệ thống khí nén, có nhiệm vụ cho phép dòng khí đi qua theo một chiều cố định và tự động chặn đứng dòng khí chảy ngược lại khi áp suất đầu vào giảm hoặc ngắt nguồn cấp.

Điểm Khác Biệt So Với Van Một Chiều Dùng Cho Nước

Mặc dù có cùng nguyên lý chặn dòng ngược, thiết bị này có những yêu cầu kỹ thuật đặc thù vượt trội so với van dùng cho môi chất chất lỏng:

• Độ kín khít siêu cao: Khí nén có kích thước phân tử nhỏ hơn chất lỏng rất nhiều, do đó bề mặt gioăng và đĩa van phải đạt độ nhẵn và kín tuyệt đối để tránh hiện tượng rò rỉ vi mô.

• Độ nhạy lò xo: Lực phản hồi của lò xo trong van khí nén được tính toán chính xác để van mở ngay lập tức khi có chênh lệch áp suất nhẹ và đóng lập tức khi áp suất sụt giảm.

• Chịu ma sát và vận tốc lớn: Dòng khí vận chuyển với tốc độ rất cao, yêu cầu vật liệu đĩa van chống mài mòn khô tốt hơn van nước.

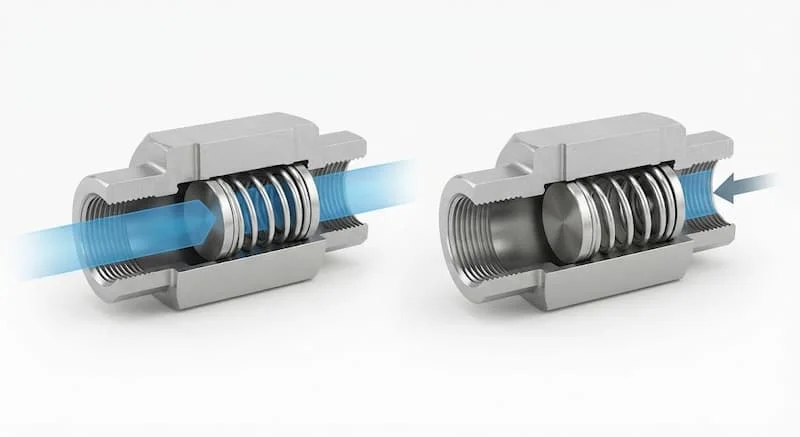

Nguyên Lý Hoạt Động Của van một chiều khí nén

Cơ chế vận hành của van dựa trên sự chênh lệch áp suất dòng khí và lực đàn hồi cơ học, hoàn toàn không phụ thuộc vào điện năng hay sự điều khiển của con người.

Chu trình vận hành chuyển tiếp diễn ra như sau:

Khí nén tạo áp suất đầu vào -> Đĩa van bị đẩy mở -> Khí đi qua buồng van -> Áp suất đầu vào giảm hoặc có dòng phản hồi -> Lò xo nén đẩy đĩa van về vị trí ban đầu -> Ngăn chặn dòng khí quay ngược.

Tại sao không cần điều khiển tử bên ngoài?

Nhờ sử dụng lực cơ học của lò xo kết hợp với chính áp suất ngược của dòng khí, van tự động phản ứng tức thì với sự thay đổi của áp suất hệ thống. Điều này giúp loại bỏ nguy cơ chậm trễ cơ học hoặc sự cố hỏng hóc cuộn coil điện như các dòng van điện từ.

Cấu Tạo Của van một chiều khí nén

Mặc dù thiết kế gọn nhẹ, van một chiều khí nén sở hữu cấu trúc nội bộ đạt độ chính xác cao:

• Thân van: Đúc từ đồng thau, inox 304/316 hoặc nhôm gia cường, chịu áp lực và bảo vệ toàn bộ chi tiết bên trong.

• Đĩa van (Hoặc bi van): Linh kiện đóng ngắt trực tiếp, chế tạo từ inox hoặc hợp kim siêu nhẹ để giảm độ trễ khi mở.

• Lò xo phản hồi: Làm bằng inox 304 có độ đàn hồi cao, giúp đẩy đĩa van về vị trí bịt kín ngay khi ngắt khí.

• Gioăng làm kín (Seat): Chất liệu Viton (FKM), NBR hoặc PTFE chịu được dầu máy nén khí và nhiệt độ cao.

• Trục van: Định hướng chuyển động tịnh tiến cho đĩa van không bị lệch tâm.

• Cổng kết nối: Cắt ren tiêu chuẩn (BSP/NPT) hoặc mặt bích để kết nối kín khít vào đường ống.

Các Loại van một chiều khí nén Phổ Biến

Tùy vào kết cấu và vị trí lắp đặt trong hệ thống khí nén, bạn có thể lựa chọn các dòng van sau:

1. Spring Check Valve (Van Một Chiều Lò Xo)

• Ưu điểm: Độ kín siêu cao, phản ứng cực nhanh, lắp đặt được theo mọi hướng (ngang hoặc đứng).

• Nhược điểm: Tạo ra độ sụt áp nhẹ do lực cản của lò xo.

• Ứng dụng: Đầu ra máy nén khí, đường ống phân nhánh khí nén.

2. Swing Check Valve (Van Một Chiều Lá Lật)

• Ưu điểm: Lưu lượng khí đi qua tối đa, tổn thất áp suất gần như bằng không.

• Nhược điểm: Phản ứng chậm hơn van lò xo, chỉ thích hợp lắp phương ngang.

3. Ball Check Valve (Van Bi Một Chiều)

• Đặc điểm: Dùng quả bi chuyển động tự do để chặn dòng, hạn chế tối đa nguy cơ kẹt rác cơ học.

• Ứng dụng: Môi trường khí nén có lẫn bụi bẩn hoặc độ ẩm cao.

4. Inline & Mini Check Valve

• Đặc điểm: Kích thước siêu nhỏ gọn, gắn trực tiếp trên đường ống mềm PU/PE của các hệ thống tự động hóa.

5. Brass & Stainless Steel Check Valve

• Van đồng (Brass): Giá thành rẻ, phổ biến cho các ứng dụng khí nén tiêu chuẩn.

• Van Inox (Stainless Steel): Chịu nhiệt độ cao, kháng hóa chất, dùng cho phòng sạch, y tế và thực phẩm.

Bảng So Sánh Tổng Hợp

Thông Số Kỹ Thuật Của van một chiều khí nén

Khi chọn lựa van, bạn cần chú ý các dải thông số tiêu chuẩn kỹ thuật sau:

• Kích thước danh nghĩa: Từ DN6 đến DN100 (Tương đương 1/8", 1/4", 1/2", 1", 2" đến 4").

• Dải áp suất làm việc: PN10, PN16, PN25, PN40 (Hoặc từ 150 PSI đến 600 PSI).

• Nhiệt độ chịu đựng: $-20^\circ\text{C}$ đến $180^\circ\text{C}$ (Tùy thuộc vật liệu gioăng Viton hay PTFE).

• Kiểu kết nối: Ren trong/ren ngoài BSPT, NPT, hoặc kết nối nối nhanh (Push-in fittings).

• Tiêu chuẩn chế tạo: ISO 9001, DIN, ANSI, BS.

Tại Sao van một chiều khí nén Phải Có Độ Kín Cao?

Khí nén là một trong những dạng năng lượng đắt đỏ nhất trong sản xuất công nghiệp. Sự yếu kém về độ kín của van một chiều khí nén sẽ dẫn đến những hậu quả nghiêm trọng:

1. Rò rỉ khí gây thất thoát áp suất: Chỉ một lỗ rò rỉ rất nhỏ cũng khiến áp suất toàn hệ thống tụt giảm nhanh chóng.

2. Máy nén khí phải chạy liên tục: Khi khí bị dội ngược lại bình chứa hoặc máy nén, cảm biến áp suất sẽ bắt máy nén tái khởi động liên tục, tiêu tốn khổng lồ điện năng.

3. Giảm tuổi thọ thiết bị: Việc máy nén vận hành quá tải không nghỉ làm gia tăng nhiệt độ, gây cháy dầu và hỏng đầu nén.

So Sánh van một chiều khí nén Với Các Loại Van Khác

Ứng Dụng Thực Tế

van một chiều khí nén Được Sử Dụng Ở Đâu?

Nhờ khả năng bảo vệ áp suất vượt trội, van một chiều khí nén có mặt trong hầu hết các hạ tầng kỹ thuật khí nén:

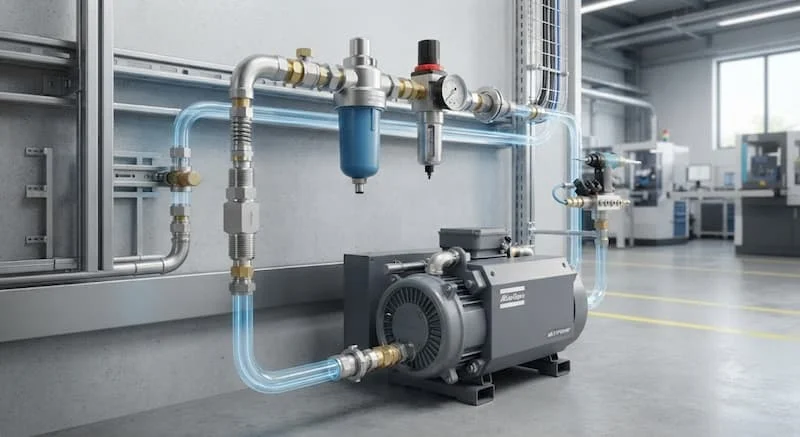

• Đầu xả của máy nén khí: Ngăn khí nén từ bình chứa dội ngược lại đầu nén khi máy ngưng hoạt động.

• Hệ thống khí nén nhà xưởng: Giữ áp suất ổn định cho từng phân xưởng sản xuất riêng biệt.

• Ngành tự động hóa & Robot: Bảo vệ các xi lanh khí nén không bị tụt vị trí khi mất nguồn khí tổng.

• Ngành y tế & Dược phẩm: Dùng van inox trong hệ thống cấp khí thở, khí phẫu thuật phòng sạch.

• Ngành thực phẩm & Đóng gói: Điều khiển các cơ cấu thổi chai, đóng gói bao bì tự động.

Những Sai Lầm Thường Gặp Khi Sử Dụng Check Valve For Air

1. Lắp ngược chiều mũi tên dòng chảy: Khiến khí nén bị chặn hoàn toàn, gây nổ ống hoặc cháy động cơ máy nén.

2. Chọn van nước dùng cho khí nén: Gioăng cao su thông thường của van nước nhanh chóng bị dầu máy nén khí làm nở và rách hỏng.

3. Không tính toán độ sụt áp qua van: Chọn van quá nhỏ làm cản trở lưu lượng khí, giảm hiệu suất công cụ cầm tay.

4. Bỏ qua công tác kiểm tra rò rỉ: Không sử dụng bọt xà phòng kiểm tra định kỳ dẫn đến thất thoát điện năng âm thầm.

HƯỚNG DẪN

Hướng Dẫn Lựa Chọn Check Valve For Air

Nhà thầu và kỹ sư vận hành nên tuân thủ checklist 8 bước chọn van chuẩn xác:

• Xác định áp suất vận hành tối đa của đường ống ($PN16, PN25, PN40$).

• Tính toán lưu lượng khí nén để chọn kích thước cổng van.

• Xác định loại khí (Khí nén có dầu, khí khô, hay khí y tế).

• Kiểm tra nhiệt độ đầu ra của máy nén khí.

• Chọn kiểu kết nối phù hợp (Ren BSP hay NPT).

• Chọn vật liệu thân van (Đồng cho khí thường, Inox cho môi trường vi sinh/hóa chất).

• Chọn vật liệu gioăng (Viton/PTFE để chịu dầu và nhiệt).

• Lựa chọn thương hiệu uy tín có đầy đủ chứng chỉ chất lượng.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy Trình 5 Bước Chuẩn Kỹ Thuật

1. Vệ sinh đường ống: Dùng khí thổi sạch bụi bẩn, phoi kim loại bên trong ống trước khi vặn van.

2. Xác định chiều lắp: Quan sát mũi tên đúc nổi trên thân van để đảm bảo trùng với chiều đi của khí.

3. Quấn băng tan chuyên dụng: Quấn cao su non quanh đầu ren từ 10 - 12 vòng để đảm bảo kín khí tuyệt đối.

4. Siết lực vừa đủ: Dùng cờ lê siết chặt van, tránh dùng lực quá mạnh làm nứt thân van.

5. Kiểm tra rò rỉ: Cho hệ thống vận hành và xịt dung dịch thử rò rỉ lên các mối nối ren.

Bảo trì định kỳ: Nên tháo kiểm tra độ đàn hồi của lò xo và tình trạng gioăng làm kín mỗi 6 - 12 tháng.

FAQ - Câu Hỏi Thường Gặp

Check valve for air khác gì check valve dùng cho nước?

Van khí nén yêu cầu độ kín khít cao hơn nhiều do phân tử khí rất nhỏ, đồng thời gioăng làm kín phải chịu được dầu máy nén khí và lực đàn hồi lò xo phải cực kỳ nhạy.

Van một chiều khí nén có dùng cho hệ thống áp suất cao được không?

Có. Đối với các hệ thống khí nén áp lực cao, bạn cần chọn dòng van một chiều inox đúc chịu áp lực cao chuyên dụng.

Nên chọn van một chiều khí nén bằng inox hay đồng?

Với các ứng dụng khí nén công nghiệp thông thường, van đồng thau là lựa chọn tiết kiệm và độ bền cao. Với môi trường thực phẩm, y tế hoặc hóa chất, van inox là bắt buộc.

Bao lâu cần bảo trì van một chiều khí nén một lần?

Bạn nên kiểm tra rò rỉ và bảo dưỡng các chi tiết bên trong van định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động của máy nén.

Kết Luận + CTA

Tóm lại, việc đầu tư lắp đặt check valve for air chuẩn kỹ thuật là giải pháp tối ưu giúp bảo vệ máy nén khí, ngăn chặn rò rỉ và tiết kiệm hàng ngàn kilowatt điện năng vận hành mỗi năm. Nắm vững thông số áp suất, lưu lượng và vật liệu sẽ giúp bạn lựa chọn được thiết bị bền bỉ nhất cho công trình.
