10K 100A: Khái Niệm, Thông Số Kỹ Thuật Và Ứng Dụng Trong Đường Ống

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc đọc hiểu chuẩn xác các thông số kỹ thuật đúc trên thân van hay mặt bích là yếu tố quyết định tính an toàn cho toàn bộ dự án. Khi tiếp xúc với các thiết bị xuất xứ từ Nhật Bản hoặc Hàn Quốc, thông số JIS 10K flange 100A xuất hiện với tần suất vô cùng phổ biến. Nếu lựa chọn sai hoặc nhầm lẫn chỉ số này với các tiêu chuẩn Châu Âu hay Mỹ, hệ thống của bạn có thể đối mặt với rủi ro rò rỉ lưu chất, lệch tâm lỗ bulong, thậm chí gây gián đoạn toàn bộ dây chuyền vận hành.

10K 100A Là Gì?

JIS 10K flange 100A là ký hiệu thường dùng trong tiêu chuẩn đường ống JIS của Nhật Bản, trong đó 10K thể hiện cấp áp suất danh nghĩa và 100A thể hiện kích thước danh nghĩa của đường ống tương đương DN100.

Giải Thích Chi Tiết Ký Hiệu Technical

Để tránh nhầm lẫn trong quá trình đặt mua vật tư, các kỹ sư cần tách minh bạch hai thông số cốt lõi này:

• 10K là gì: Ký hiệu chỉ cấp áp lực chịu đựng danh nghĩa thuộc hệ tiêu chuẩn công nghiệp Nhật Bản (JIS). 10K đại diện cho mức áp suất làm việc tối đa trong điều kiện nhiệt độ tiêu chuẩn.

• Các thiết bị mang chuẩn 10K: Thường thấy nhất trên các dòng mặt bích (JIS Flange 10K), van công nghiệp đúc chuẩn JIS và các phụ kiện nối ống như co, tê, rắc co.

• 100A là gì: Ký hiệu quy định kích thước đường ống danh nghĩa theo hệ milimet của Nhật Bản (Nominal Diameter - A System).

• Quy đổi kích thước: 100A tương đương hoàn toàn với chỉ số DN100 (định danh Châu Âu) hoặc 4 inch (định danh hệ Inch của Mỹ).

• Lưu ý kích thước thực tế: 100A không phải là đường kính ngoài chính xác 100 mm mà là thông số định danh. Đối với ống thép tiêu chuẩn, đường kính ngoài thực tế của ống 100A (DN100) thường là 114,3 mm.

Ý Nghĩa Của Tiêu Chuẩn JIS 10K Trong Đường Ống

Tiêu chuẩn JIS (Japanese Industrial Standards) do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản thiết lập, đóng vai trò khung tham chiếu bắt buộc cho các sản phẩm cơ khí và công nghiệp. Khi một thiết bị đạt tiêu chuẩn JIS 10K, điều đó đồng nghĩa với việc toàn bộ quy chuẩn về vật liệu đúc, độ dày thành ống, đường kính tâm lỗ bulong và khoảng cách giữa các lỗ đã được đồng bộ hóa hoàn toàn.

So Sánh JIS 10K Với Các Cấp Áp Suất Phổ Biến

Trong thực tế thi công, việc đặt các hệ quy chuẩn áp suất cạnh nhau giúp kỹ sư đưa ra quyết định thay thế phù hợp:

• JIS 10K tương đương áp lực 10 bar, dùng cho các hệ thống môi chất áp lực trung bình.

• JIS 16K chịu được áp suất cao hơn, lên tới 16 bar, dùng cho tuyến ống áp lực lớn.

• PN10 (Tiêu chuẩn DIN/BS Châu Âu) chịu áp lực 10 bar}, tương đồng về áp suất với JIS 10K nhưng khác biệt hoàn toàn về kích thước hình học mặt bích.

• PN16 chịu áp 16 bar theo hệ Châu Âu.

• ANSI Class 150 (Tiêu chuẩn Mỹ) chịu áp suất tối đa khoảng 19 - 20 bar ở nhiệt độ thường, có kích thước lỗ bích hoàn toàn khác biệt.

Kích Thước Tiêu Chuẩn Của JIS 10K flange 100A

Bảng thông số kỹ thuật tổng hợp giúp người mua hàng nhanh chóng đối chiếu thông tin sản phẩm:

Thông Số Mặt Bích JIS 10K flange 100A Cần Biết

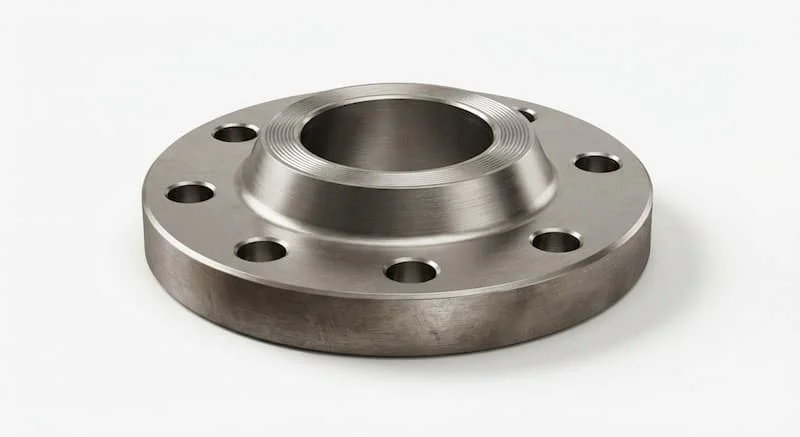

Mặt bích chuẩn JIS 10K kích thước 100A là điểm kết nối trung gian bắt buộc cho hầu hết các dòng van công nghiệp cỡ lớn. Để đảm bảo hai mặt bích ghép nối vừa khít, bạn phải nắm rõ các chỉ số hình học sau:

• Đường kính ngoài mặt bích (OD): Chuẩn 210 mm.

• Đường kính tâm lỗ bulong (PCD): Chuẩn 175 mm.

• Số lượng lỗ bulong: Bắt buộc dùng 8 lỗ.

• Đường kính lỗ bulong: 19 mm (Dùng bulong kích thước M16).

• Độ dày mặt bích (T): Thường dao động từ 18 mm đến 22 mm tùy thuộc vào dạng bích hàn rỗng (Slip-on) hay bích mù (Blind flange).

• Đường kính lỗ trong (ID): Gia công vừa vặn với đường kính ngoài 114,3 mm của ống 100A.

Tại sao phải kiểm tra kỹ các thông số này?

Nếu bạn mua nhầm mặt bích chuẩn BS PN10 DN100 (chỉ có 8 lỗ bulong nhưng tâm lỗ lại là 180 mm) để lắp vào van đúc chuẩn JIS JIS 10K flange 100A (tâm lỗ 175 mm), các lỗ bulong sẽ bị xệch tâm, hoàn toàn không thể xỏ thấu bulong qua để siết chặt.

Các Loại Sản Phẩm Sử Dụng Tiêu Chuẩn JIS 10K flange 100A

Do kích thước 100A (DN100) đại diện cho đường ống phi 114 mm – kích thước trục chính cực kỳ phổ biến trong các hạ tầng công nghiệp – nên dải sản phẩm tương thích chuẩn 10K rất phong phú:

1. Mặt Bích JIS JIS 10K flange 100A

Được chế tạo từ thép mạ kẽm, thép carbon rèn hoặc inox 304/316.

• Ứng dụng: Hàn nối trực tiếp vào đầu ống thép để kết nối với máy bơm, van khóa hoặc ghép nối hai đoạn ống dài.

2. Các Dòng Van Công Nghiệp JIS 10K flange 100A

• Van bướm JIS 10K flange 100A: Thiết kế dạng Wafer hoặc Lug, nhỏ gọn, dùng để đóng mở hoặc điều tiết lưu lượng nước.

• Van cổng JIS 10K flange 100A (Van cửa): Kết nối mặt bích 8 lỗ chuẩn JIS, cho dòng chảy đi qua 100% không bị cản trở.

• Van một chiều JIS 10K flange 100A: Dạng lá lật hoặc lò xo, tự động bảo vệ hệ thống khỏi sự cố búa nước dội ngược.

• Van cầu JIS 10K flange 100A: Dùng đúc từ thép hoặc inox, chuyên trách điều tiết lưu lượng cho môi trường hơi nóng và hóa chất.

3. Phụ Kiện Đường Ống JIS 10K flange 100A

Bao gồm co vuông 90 độ, tê đều, rắc co, khớp nối mềm cao su và khớp nối co giãn inox tích hợp mặt bích hai đầu chuẩn JIS 10K.

So Sánh JIS 10K flange 100A Với Các Tiêu Chuẩn Khác

Phân tích tính lắp lẫn:

Mặc dù tất cả các tiêu chuẩn trên đều dành cho đường ống đường kính danh nghĩa DN100 (phi 114 mm) và có cùng số lượng 8 lỗ bulong, nhưng đường kính tâm lỗ bulong (PCD) hoàn toàn khác nhau. Do đó, bạn không thể ép một van chuẩn ANSI 150 vào hệ thống bích đúc sẵn chuẩn JIS JIS 10K flange 100A mà không thông qua bộ chuyển đổi.

JIS 10K flange 100A Được Sử Dụng Ở Đâu?

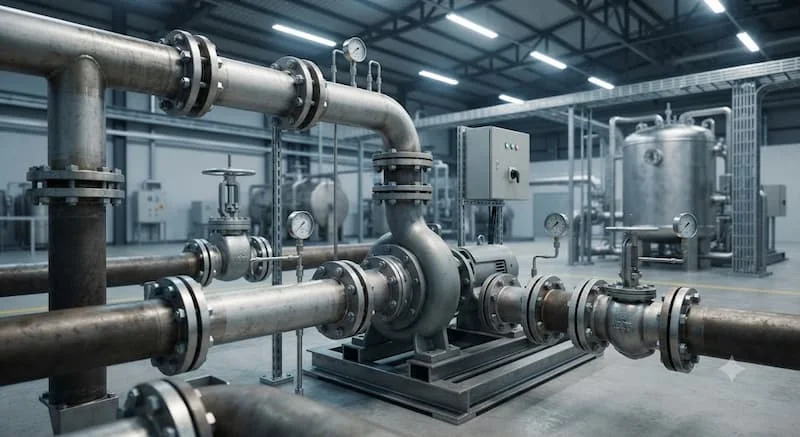

Thiết bị mang thông số JIS 10K flange 100A là mắt xích quan trọng trong hệ thống hạ tầng kỹ thuật đa ngành:

• Nhà máy xử lý nước sạch và nước thải: Tuyến ống xả chính của bơm chìm và bể lọc trung tâm.

• Hệ thống PCCC tòa nhà: Trục ống đứng cấp nước chữa cháy công trình cao tầng.

• Hệ thống HVAC và điều hòa trung tâm: Đường ống dẫn nước lạnh Chiller cho các nhà máy, trung tâm thương mại.

• Nhà máy sản xuất hóa chất, thực phẩm: Sử dụng các van inox 304/316 đạt chuẩn JIS 10K flange 100A để luân chuyển môi chất ăn mòn nhẹ hoặc nước giải khát.

• Hệ thống lò hơi, hơi nóng công nghiệp: Dùng các dòng van cầu và mặt bích thép đúc chịu nhiệt chuẩn JIS 10K.

Những Sai Lầm Thường Gặp Khi Lựa Chọn JIS 10K flange 100A

1. Nhầm lẫn 100A với đường kính ngoài thực tế 100 mm: Nhiều người đo đường kính ngoài của ống bằng thước kẹp thấy 100 mm rồi chọn mua van 100A. Thực tế, 100A dùng cho ống đường kính ngoài 114,3 mm. Ống có đường kính ngoài 100 mm không thuộc chuẩn đường ống tiêu chuẩn.

2. Mua nhầm van bích JIS 10K để lắp vào đường ống bích PN16: Hậu quả là không xỏ được bulong qua mặt bích. Việc cố tình đục rộng lỗ bích sẽ làm suy giảm kết cấu chịu lực, dẫn đến xé rách bích khi chịu áp suất lớn.

3. Chọn sai vật liệu chế tạo: Dùng van gang bích JIS 10K flange 100A cho đường ống dẫn hóa chất ăn mòn mạnh, làm van bị thủng và rò rỉ hóa chất ra môi trường chỉ sau thời gian ngắn vận hành.

Checklist Lựa Chọn Sản Phẩm JIS 10K flange 100A

Trước khi phát hành đơn đặt hàng vật tư cho dự án, kỹ sư thu mua cần soát lại các tiêu chí quan trọng sau:

• Xác định chuẩn xác tiêu chuẩn kết nối là JIS 10K.

• Xác định đúng kích thước danh nghĩa 100A (DN100 / Phi 114,3 mm).

• Kiểm tra áp suất vận hành tối đa của tuyến ống.

• Xác định nhiệt độ môi chất làm việc.

• Xác định môi chất (Nước sạch, nước thải, hơi nóng, hóa chất hay khí nén).

• Lựa chọn vật liệu phù hợp (Gang đúc, Thép rèn, Inox 304, Inox 316 hay Nhựa UPVC).

• Kiểm tra chiều dài lắp đặt (Face-to-Face) của van xem có khớp với khoảng hở trên đường ống.

• Lựa chọn nhà sản xuất uy tín chuyên dòng JIS (Kitz, Toyo, Wonil, Arita...).

• Yêu cầu cung cấp đầy đủ chứng chỉ nguồn gốc (CO) và chất lượng (CQ).

Lưu Ý Khi Lắp Đặt JIS 10K flange 100A

• Kiểm tra bề mặt làm kín của mặt bích: Bề mặt phải phẳng, không cặn rỉ hay trầy xước sâu.

• Dùng đúng loại gioăng làm kín (Gasket): Chọn gioăng cao su EPDM cho nước, gioăng PTFE cho hóa chất và gioăng chì Graphite cho hơi nóng. Gioăng phải đục đúng 8 lỗ chuẩn JIS JIS 10K flange 100A.

• Quy tắc siết bulong: Xỏ đủ 8 bulong M16, tiến hành siết lực chéo góc (hình sao) theo từng nấc lực để mặt bích ép đều vào gioăng, tránh hiện tượng lệch ép gây rò rỉ một bên.

• Căn chỉnh đồng tâm: Đường ống hai đầu phải nằm trên một đường thẳng trước khi siết bulong, không dùng lực vặn bulong để kéo hai đầu ống lệch về gần nhau.

Các Câu Hỏi Thường Gặp (FAQ)

JIS 10K flange 100A tương đương DN bao nhiêu?

Ký hiệu JIS 10K flange 100A tương đương hoàn toàn với kích thước DN100 theo hệ tiêu chuẩn Châu Âu hoặc 4 inch theo hệ tiêu chuẩn Mỹ, dùng cho đường ống có đường kính ngoài thực tế là 114,3 mm.

100A có phải đường kính ngoài 100mm không?

Không. 100A là kích thước danh nghĩa (Nominal Diameter) theo hệ A của tiêu chuẩn Nhật Bản (JIS). Đường kính ngoài thực tế của ống thép/inox 100A tiêu chuẩn là 114,3 mm.

JIS 10K flange 100A chịu được áp suất bao nhiêu bar?

Cấp áp suất 10K trong tiêu chuẩn JIS chịu được áp suất làm việc định mức là 10 bar ở nhiệt độ môi trường tiêu chuẩn.

10K 100A có dùng chung với mặt bích PN10 được không?

Không nên thay thế trực tiếp. Mặc dù cả hai đều chịu được áp suất 10 bar và cùng có 8 lỗ bulong, nhưng đường kính tâm lỗ bulong của JIS 10K là 175 mm, trong khi PN10 là 180 mm, dẫn đến không xỏ được bulong qua.

Có những loại van nào sản xuất theo chuẩn 10K 100A?

Hầu như tất cả các dòng van công nghiệp đều có phiên bản 10K 100A, bao gồm: van bướm, van cổng, van một chiều, van cầu, van y lọc và van giảm áp.

Lựa Chọn Đúng 10K 100A Giúp Hệ Thống Đường Ống Vận Hành An Toàn

Hiểu rõ bản chất kỹ thuật của ký hiệu 10K 100A là bước nền tảng giúp nhà thầu và kỹ sư thi công tránh được những sai sót tốn kém khi mua sắm vật tư. Tiêu chuẩn JIS 10K mang lại giải pháp kết nối đồng bộ, bền bỉ và an toàn tuyệt đối cho các tuyến ống phi 114 mm vận hành ở mức áp suất dưới 10 bar.
