Iris Valve Là Gì? Cấu Tạo, Nguyên Lý Vận Hành Và Ứng Dụng Thực Tế

Trong các dây chuyền xử lý vật liệu khô, hạt nhựa hay bột mịn, việc kiểm soát chính xác lưu lượng xả từ phễu chứa và silo luôn là bài toán hóc chuẩn kỹ thuật. Sử dụng các loại van công nghiệp thông thường rất dễ dẫn đến hiện tượng kẹt đĩa, vón cục hoặc làm biến dạng cấu trúc hạt.

Để giải quyết triệt để rủi ro này, Iris Valve (van mống mắt) đã ra đời như một giải pháp điều tiết chuyên dụng hàng đầu. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành, thông số kỹ thuật và cách lựa chọn van mống mắt chuẩn xác cho hệ thống của bạn.

Iris Valve Là Gì?

Van mống mắt là loại van được thiết kế để điều chỉnh tiết diện dòng chảy bằng cơ cấu đóng mở dạng màng hoặc các cánh van chuyển động đồng tâm. Khi điều chỉnh, khẩu độ dòng chảy có thể thay đổi để kiểm soát lượng vật liệu hoặc lưu chất đi qua hệ thống.

Tên gọi van mống mắt bắt nguồn từ chính cơ chế vận hành độc đáo:

• Cơ chế mống mắt: Khẩu độ đóng mở của van thu phóng đồng tâm hoàn toàn tương tự như mống mắt (iris) của mắt người.

• Khi mở van: Khẩu độ trung tâm mở rộng dần ra xung quanh, tạo đường xả tròn tuyệt đối ở chính giữa.

• Khi đóng van: Khẩu độ bóp nhỏ lại về tâm điểm cho đến khi thít chặt hoàn toàn.

• Điểm khác biệt: Khác với các dòng van đóng/mở ON/OFF đơn thuần, van mống mắt sở hữu khả năng điều tiết (flow control valve) lưu lượng vật liệu cực kỳ mịn và chính xác.

Cấu Tạo Chi Tiết Của van mống mắt

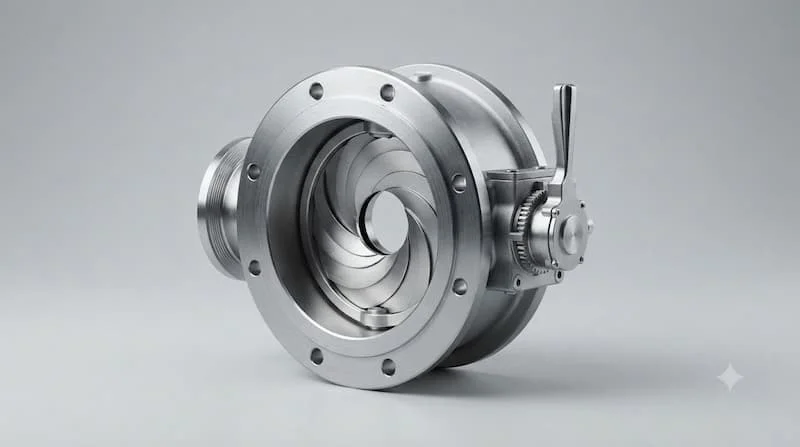

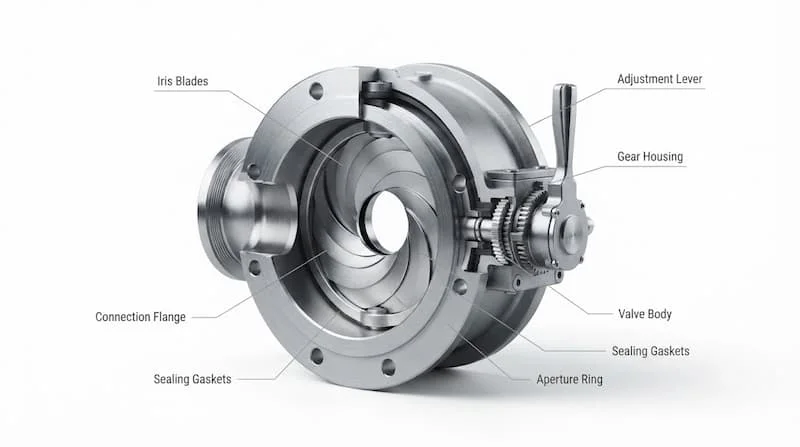

Một cụm van mống mắt tiêu chuẩn đạt độ bền cao và vận hành êm ái nhờ sự liên kết chặt chẽ giữa các bộ phận cốt lõi:

• Thân van (Valve Body): Thường chế tạo từ hợp kim nhôm, thép đúc hoặc inox, đóng vai trò khung đỡ chịu lực cho toàn bộ cơ cấu bên trong.

• Cơ cấu điều chỉnh (Control Ring): Vòng xoay bên ngoài kết nối với bộ truyền động để điều khiển góc mở.

• Màng / Cánh van (Sleeve / Blades): Bộ phận trực tiếp tiếp xúc với vật liệu. Màng van làm từ chất liệu mềm đàn hồi (như EPDM, Silicone, Polyurethane) hoặc các cánh lá kim loại xếp chồng.

• Đường dẫn dòng (Centering passage): Định hình dòng chảy luôn tập trung ở tâm van, tránh tiếp xúc với ma sát thành ống.

• Bộ phận làm kín (Sealing): Gioăng chặn chống rò rỉ bụi mịn ra môi trường bên ngoài.

• Bộ truyền động (Actuator/Handle): Tay quay cơ học, tay gạt hoặc đầu điều khiển khí nén/điện tự động.

(Khuyên dùng: Nên tham khảo sơ đồ cắt bổ cấu tạo trong catalogue của nhà sản xuất để hình dung rõ vị trí các vòng kẹp màng).

Cấu Tạo Và Nguyên Lý Hoạt Động Của van mống mắt

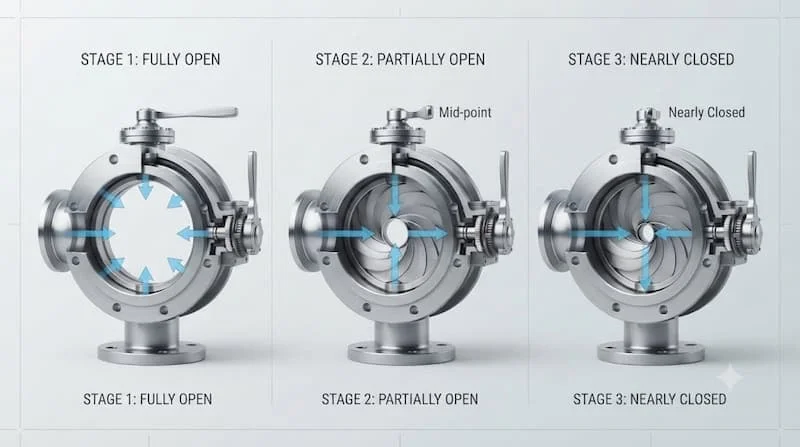

Cơ chế vận hành của van dựa trên sự thay đổi diện tích hình tròn tại tâm van thông qua 3 trạng thái vận hành chính:

1. Trạng thái van mở lớn

Vòng điều khiển xoay hết biên độ, kéo rộng tối đa phần màng mống mắt. Khẩu độ trung tâm đạt kích thước cực đại, cho phép dòng vật liệu dạng bột hoặc hạt xả qua với lưu lượng cao nhất mà không gặp cản trở.

2. Trạng thái van mở một phần

Vòng xoay dừng ở các góc mở trung gian. Màng van bị siết lại đồng tâm, làm giảm diện tích lỗ xả ở giữa. Lưu lượng chảy xuống được điều tiết định lượng một cách chính xác theo yêu cầu sản xuất.

3. Trạng thái van đóng hoàn toàn

Vòng điều khiển xoay về vị trí dứt điểm, màng van bị xoắn chặt hoàn toàn tại tâm điểm. Lỗ xả bị bịt kín tuyệt đối, ngăn chặn triệt để dòng vật liệu đi qua.

Các Loại van mống mắt Phổ Biến Hiện Nay

Dòng van mống mắt được chia thành nhiều phân loại để đáp ứng chính xác từng điều kiện vận hành công nghiệp:

Phân loại theo vật liệu đúc

• Thân Inox (304/316): Chống ăn mòn, chịu rửa trôi, đạt tiêu chuẩn vệ sinh khắt khe.

• Thân Nhôm / Gang: Trọng lượng nhẹ, chi phí tối ưu, thích hợp cho các hệ thống bột khô thông thường.

Phân loại theo phương thức điều khiển

• Điều khiển bằng tay (Manual): Dùng tay gạt hoặc tay quay vặn chốt cố định vị trí mở, phù hợp cho xả liệu thủ công.

• Điều khiển tự động (Pneumatic/Electric): Tích hợp đầu xi lanh khí nén hoặc động cơ điện để kết nối với hệ thống điều khiển trung tâm PLC.

Phân loại theo môi trường vật liệu

• Van cho bột mịn: Sử dụng màng bọc đôi (Double Sleeve) để chống thoát bụi cực tốt.

• Van cho hạt cứng/hạt nhựa: Sử dụng màng xả chịu lực cọ xát cao, tránh bị rách do va quẹt cạnh sắc.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van mống mắt

Để hệ thống hoạt động ổn định, bạn cần đối chiếu kỹ bảng thông số tiêu chuẩn trước khi đặt hàng:

Lưu ý: Các chỉ số chịu nhiệt và áp suất của van mống mắt phụ thuộc rất lớn vào chất liệu màng van. Cần tra cứu đúng catalogue nhà sản xuất để có con số chính xác.

Ưu Điểm Và Nhược Điểm Của van mống mắt

Ưu điểm vượt trội

• Điều tiết khẩu độ hình tròn hoàn hảo: Dòng chảy luôn tập trung ở chính giữa, không gây lệch dòng hay đóng cặn hai bên thành van.

• Tác động lực nhẹ nhàng: Vặn siết vật liệu màng mềm giúp điều chỉnh dòng hạt mà không làm vỡ hạt nhựa hay viên nén dược phẩm.

• Ngăn bụi mịn tuyệt đối: Cơ cấu màng khép kín hoàn toàn giúp chống lọt bụi ra môi trường nhà máy.

• Không bị kẹt kẹt kẹt cơ học: Vật liệu không bị kẹt vào các khe rãnh như các dòng van kim loại thông thường.

Nhược điểm cần lưu ý

• Không chịu được áp suất ngược lớn hoặc hệ thống đường ống áp lực cao.

• Màng van bằng cao su/vải tổng hợp có tuổi thọ giới hạn, cần kiểm tra và thay thế định kỳ.

• Chi phí đầu tư cao hơn so với một số dòng van công nghiệp truyền thống.

So Sánh van mống mắt Với Các Loại Van Công Nghiệp Khác

Ứng Dụng Thực Tế Của van mống mắt

Nhờ khả năng kiểm soát xả liệu nhẹ nhàng và chính xác, van mống mắt được ứng dụng rộng rãi trong các ngành công nghiệp xử lý vật liệu khô (valve for powder, valve for granular material):

• Công nghiệp thực phẩm: Lắp đặt tại cắm xả phễu bột mì, đường, sữa bột, hạt cà phê, gia vị.

• Dược phẩm & Mỹ phẩm: Xả viên nén, bột dược liệu trong môi trường phòng sạch đạt chuẩn GMP.

• Ngành nhựa & Hóa chất: Định lượng hạt nhựa (PVC, PP, PE) xả vào máy đùn, máy ép phun.

• Hệ thống Silo & Phễu chứa: Làm van chặn xả liệu đáy cho các bồn chứa dung tích lớn.

• Dây chuyền cân định lượng: Tích hợp đầu khí nén để đóng ngắt chính xác khối lượng xả bao bì.

Khi Nào Nên Và Không Nên Sử Dụng van mống mắt?

Nên sử dụng khi:

• Cần xả điều tiết các loại bột mịn nhẹ, hạt mỏng dễ vỡ mà không muốn làm hỏng cấu trúc sản phẩm.

• Cần xả liệu từ các túi chứa lớn (Big-Bag / FIBC) bằng cách luồn cổ túi qua lòng van rồi siết màng.

• Cần kiểm soát độ mở khẩu độ mượt mà không làm bụi phát tán ra ngoài không khí.

Không nên sử dụng khi:

• Môi trường làm việc chứa dòng chảy chất lỏng có áp suất thủy lực lớn.

• Vật liệu xả là khối kim loại dòn, đá sắc nhọn có khả năng đâm đâm rách màng van.

• Hệ thống yêu cầu nhiệt độ vận hành liên tục vượt quá 250°C.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van

• Chỉ chọn van theo kích thước ống: Bỏ qua đặc tính lưu động của bột làm van bị tắc do chọn đường kính quá nhỏ.

• Không kiểm tra vật liệu màng van: Dùng màng NBR thông thường cho hóa chất hoặc dầu thực phẩm gây mủn rách màng.

• Bỏ qua giới hạn nhiệt độ: Chọn van màng cao su cho các phễu sấy nhiệt độ cao dẫn đến biến dạng làm hỏng van.

• Không tính toán phương thức điều khiển: Mua van tay gạt thủ công cho vị trí trên cao khó tiếp cận thay vì chọn van điều khiển khí nén.

Checklist 7 Bước Lựa Chọn van mống mắt Phù Hợp

• Bước 1: Xác định tính chất vật liệu xả (Dạng bột mịn, dạng hạt, độ ẩm, độ ăn mòn).

• Bước 2: Đo đạc kích thước đường kính miệng xả phễu hoặc đường ống (DN).

• Bước 3: Kiểm tra dải nhiệt độ và áp suất làm việc thực tế tại vị trí lắp.

• Bước 4: Lựa chọn vật liệu thân van (Inox cho thực phẩm, Nhôm/Thép cho công nghiệp nặng).

• Bước 5: Lựa chọn vật liệu màng van tương thích (EPDM, Silicone, PTFE, Neoprene).

• Bước 6: Chọn phương thức vận hành (Tay gạt chốt định vị, tay quay hay van điều khiển khí nén).

• Bước 7: Đối chiếu toàn bộ thông số với catalogue chính hãng trước khi đặt hàng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng van mống mắt

Để thiết bị vận hành trơn tru và kéo dài tuổi thọ màng van, cần tuân thủ các nguyên tắc kỹ thuật sau:

1. Căn chỉnh đồng tâm: Đảm bảo mặt bích kết nối của van và đường ống hoàn toàn song song và đồng tâm để tránh làm lệch màng khi siết.

2. Kiểm tra độ doãng màng: Trước khi cấp liệu, vận hành đóng mở thử 3-5 lần để đảm bảo màng van co xếp tự nhiên, không bị xoắn gập bất thường.

3. Vệ sinh định kỳ: Tháo nắp vệ sinh xịt khí nén làm sạch bột mịn bám trong các khe rãnh màng van để tránh gây kẹt cơ học.

4. Kiểm tra độ mài mòn: Định kỳ mỗi 3-6 tháng mở kiểm tra bề mặt màng van, nếu xuất hiện vết sờn rách cần tiến hành thay mới ngay.

FAQ - Câu Hỏi Thường Gặp Về van mống mắt

1. Iris Valve là gì?

Iris Valve là dòng van điều tiết sử dụng màng siết đồng tâm dạng mống mắt để thay đổi kích thước khẩu độ lỗ xả, chuyên dùng cho vật liệu bột và hạt khô.

2. Iris Valve có dùng được cho chất lỏng không?

Đa số các thiết kế van mống mắt chuẩn được tối ưu cho vật liệu rắn khô (bột/hạt). Việc dùng cho chất lỏng phụ thuộc vào model có trang bị màng chống thấm kín đặc biệt hay không. Bạn nên kiểm tra kỹ catalogue nhà sản xuất.

3. Làm sao để thay thế màng cho van mống mắt khi bị rách?

Màng van mống mắt được thiết kế dạng mô-đun tháo rời. Bạn chỉ cần tháo vặn các bu-lông hông thân van, lấy màng cũ ra và kẹp màng mới vào đúng vị trí gờ giữ.

4. Van mống mắt điều khiển khí nén hoạt động như thế nào?

Xi lanh khí nén sẽ tác động lực đẩy vào cần xoay của vòng điều khiển bên ngoài, từ đó thu hẹp hoặc mở rộng màng van theo tín hiệu điện điều khiển.

Lựa Chọn van mống mắt Chuẩn Kỹ Thuật Cho Hệ Thống

Việc ứng dụng Iris Valve vào dây chuyền sản xuất mang lại hiệu quả vượt trội trong việc kiểm soát lưu lượng, bảo vệ tính nguyên vẹn của hạt vật liệu và ngăn ngừa rủi ro phát tán bụi mịn. Chọn đúng kích thước, vật liệu màng và chuẩn vận hành ngay từ đầu sẽ giúp nhà máy tiết kiệm tối đa chi phí bảo trì.
